Distribution d’alimentation

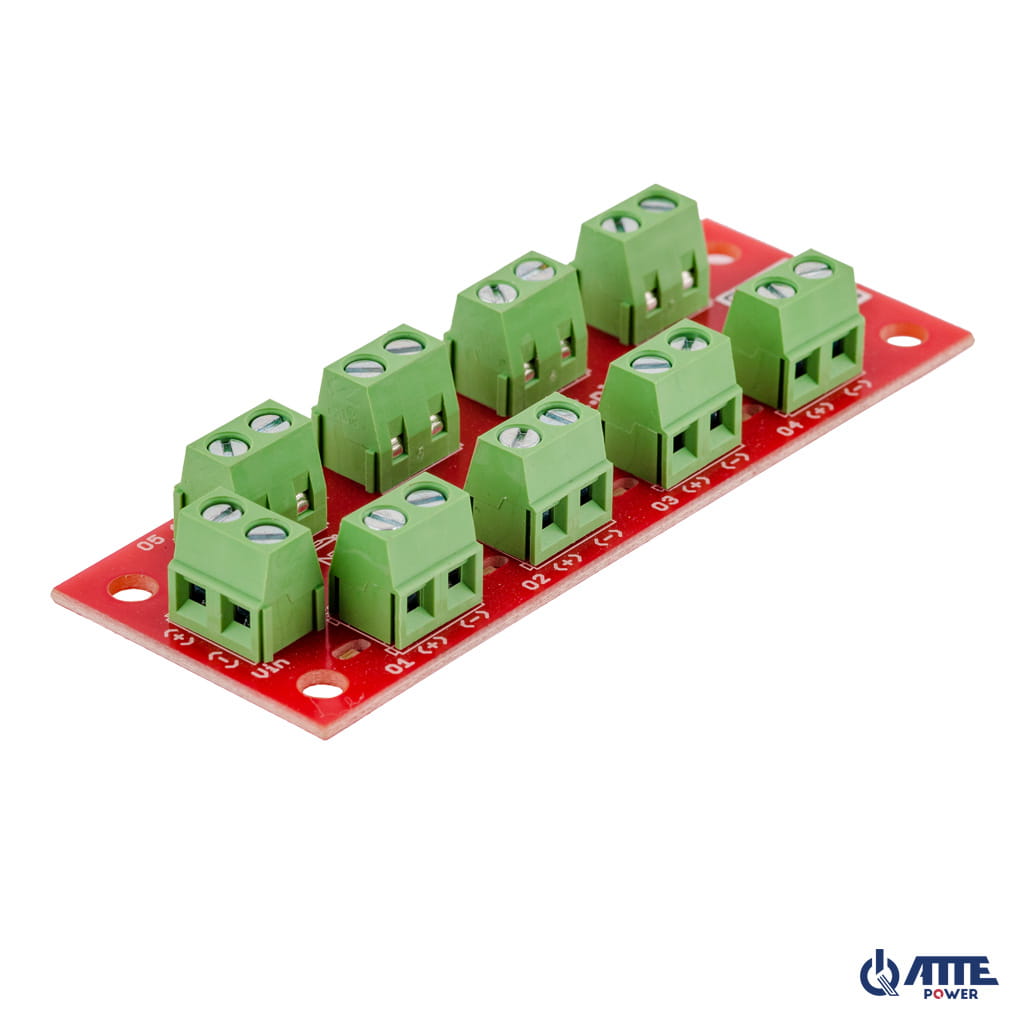

Module de distribution 8 canaux 10 à 56 V – 0,75 A par canal
Module de distribution d'énergie 8 canaux avec protections réarmables Vin 10...56 VDC Iout 0,75 A/canal.
Module à intégrerType de montage
Vout = VinTension de sortie
10...56 VCCTension d'entrée
Présentation
Répartir les départs d’alimentation de façon lisible
Module de distribution d'énergie 8 canaux avec protections réarmables Vin 10...56 VDC Iout 0,75 A/canal.
Module de distribution destiné à organiser et protéger les départs d’alimentation.

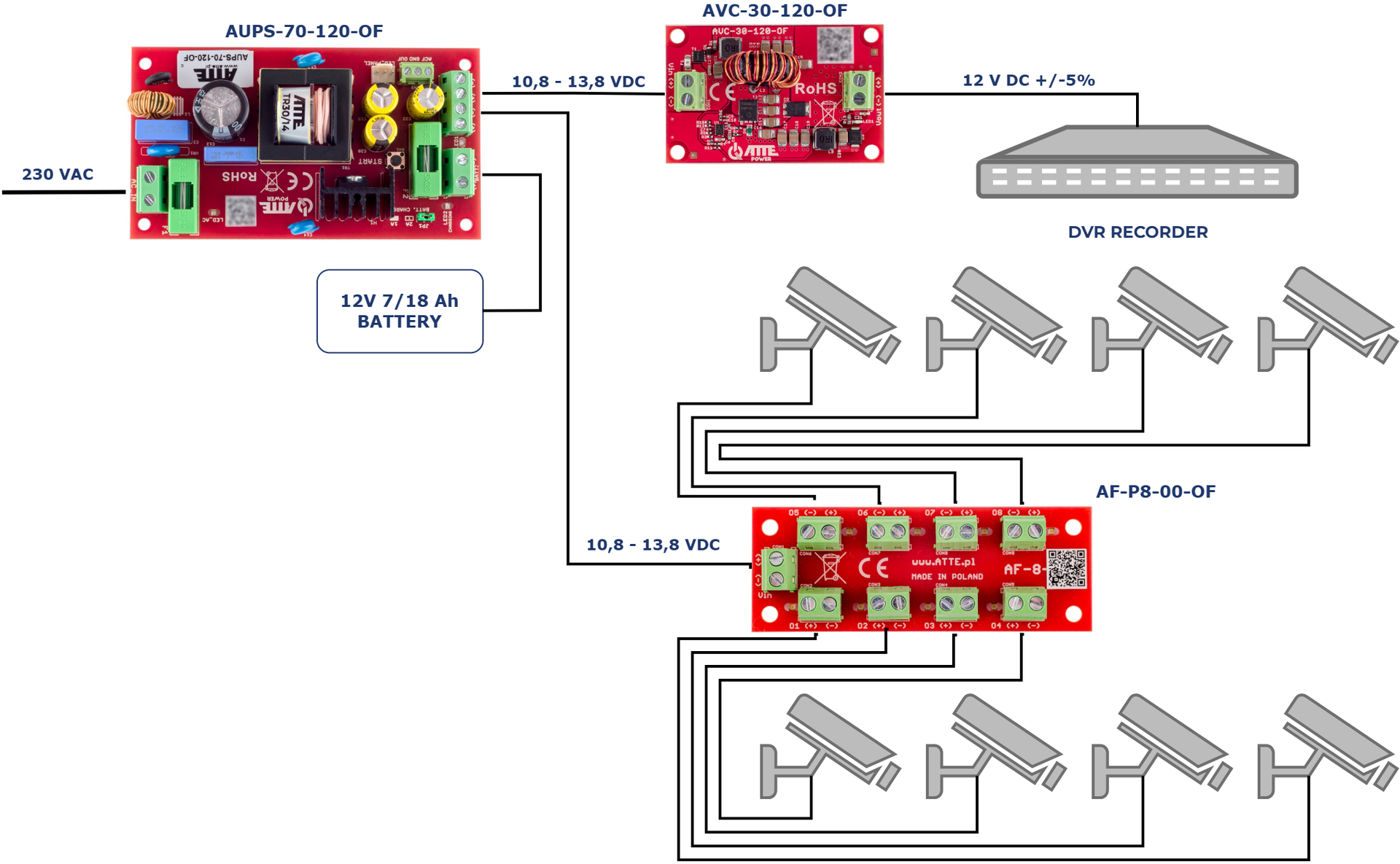

Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques

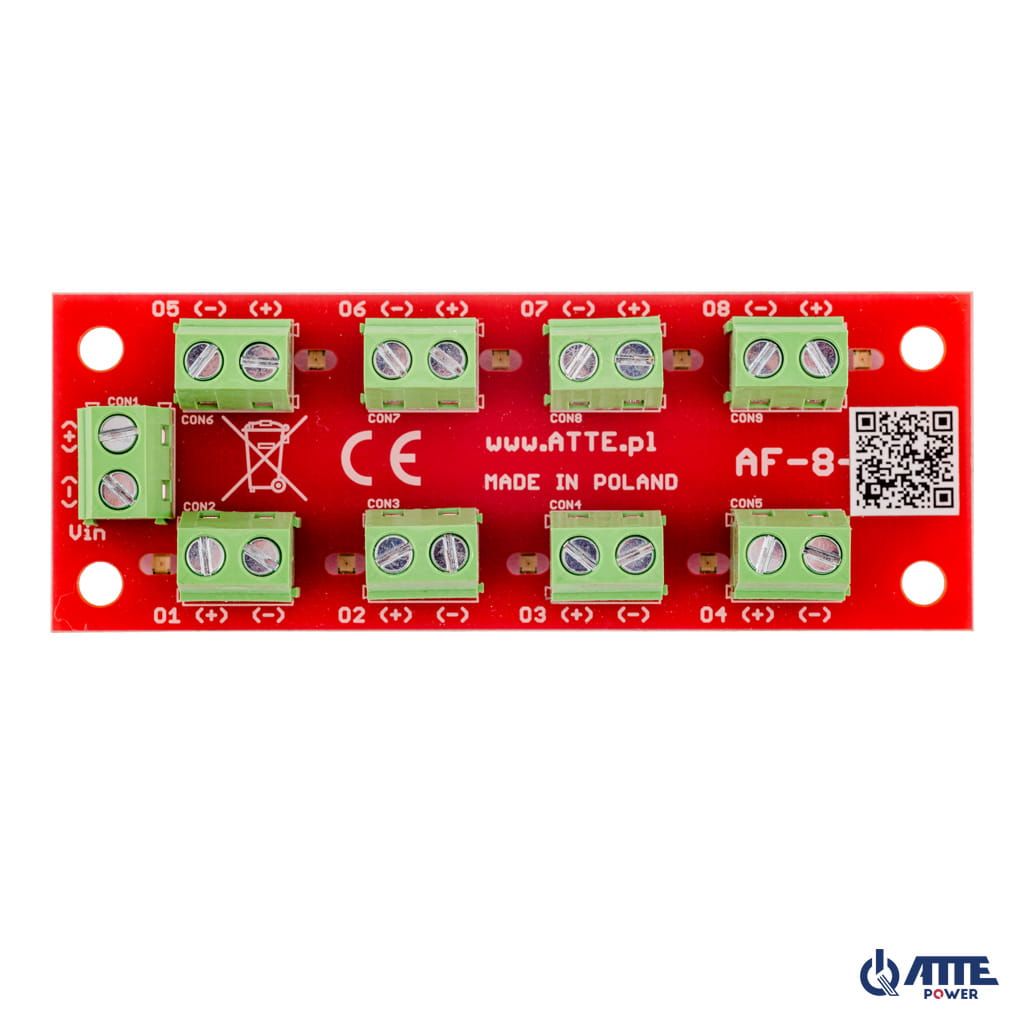

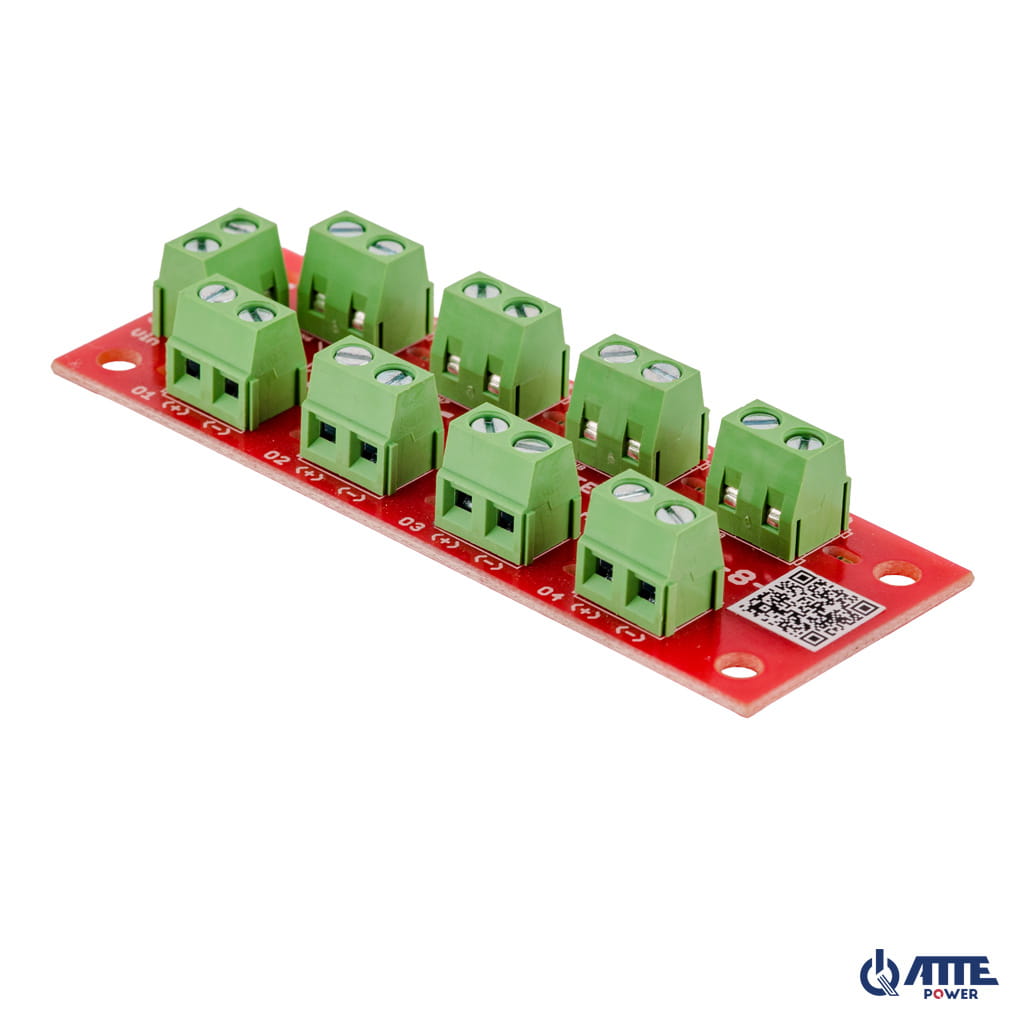

Caractéristiques du AF-P8-00-OF
| Tension de sortie | Vout = Vin |
|---|---|
| Tension d'entrée | 10...56 VCC |
| Courant de sortie | 8 x 0,75 A – maximum par canal |
| Protection | Fusible polymère 0,75 A pour chaque canal |
| Indicateur de puissance | LED (rouge) - alimentation présente |
| Plage de température | -25°C ... +50°C |
| Dimensions | 85x32x17 mm |
| Poids | 0,03kg |
| Type de boîtier | Module à cadre ouvert |

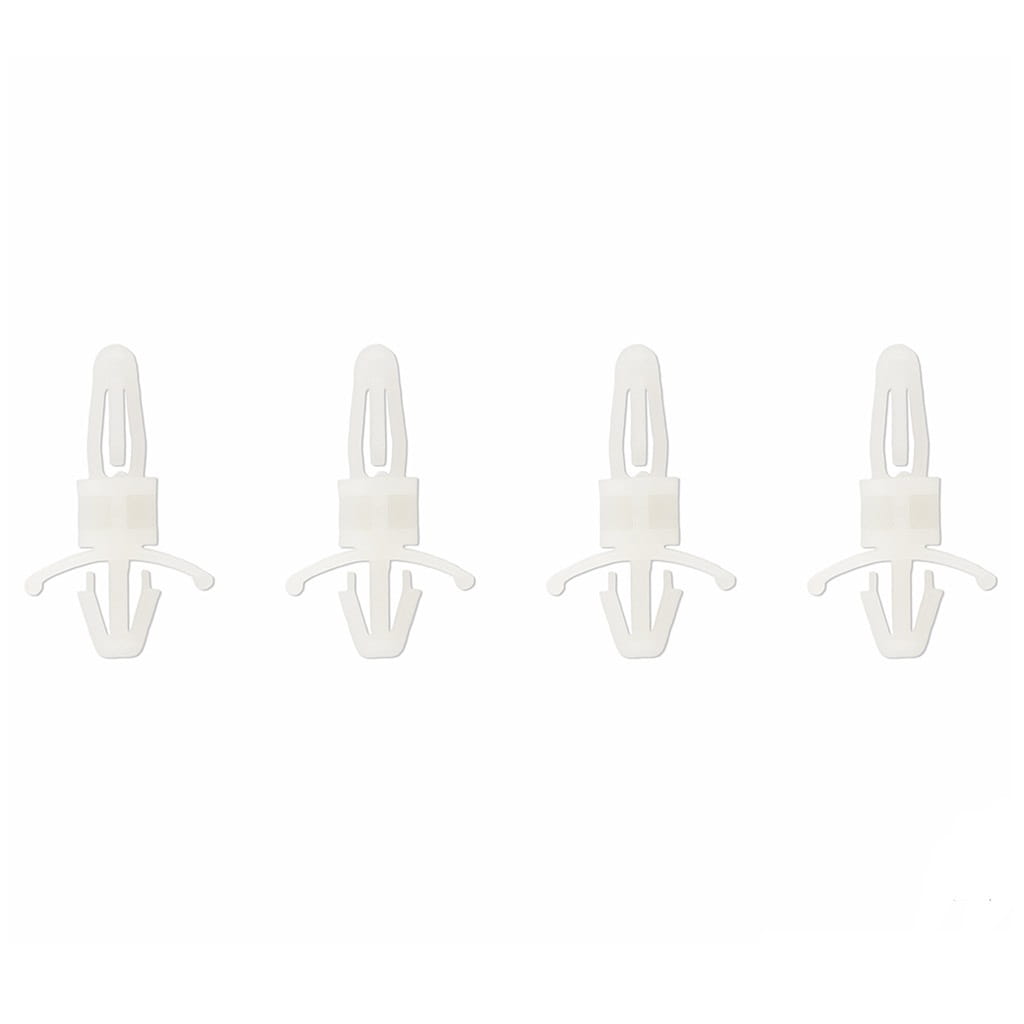

| Montage | Goupilles d'espacement encliquetables, trous de montage selon un schéma de trous de 10,8 mm |
| Code EAN | 5902143691235 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
