Description

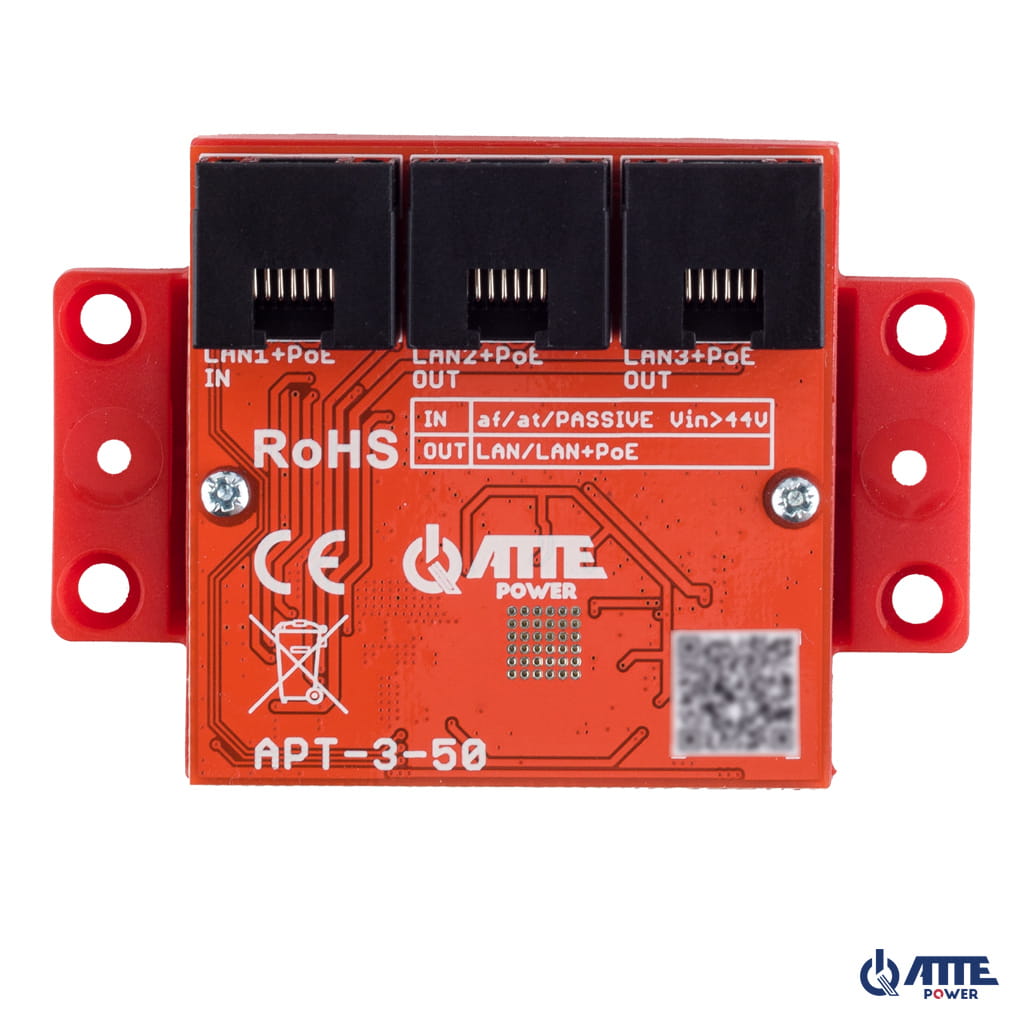

L’APT-3-50 est un switch PoE Gigabit compact qui sert à la fois de répartiteur réseau et d’extendeur PoE. Il est particulièrement utile lorsque deux équipements réseau, par exemple deux caméras IP, doivent être raccordés au bout d’un seul câble UTP.
Le module reçoit le réseau et l’alimentation sur son premier port, puis les redistribue vers deux ports PoE IEEE 802.3af/at. Il ne nécessite pas d’alimentation locale et conserve un débit de 1 000 Mb/s sur chacun de ses trois ports.
Applications principales
- Ajouter une seconde caméra IP au bout d’un câble réseau déjà présent.
- Créer une branche réseau supplémentaire sans ajouter de prise secteur.
- Prolonger le réseau et le PoE au-delà de 100 m lorsque le parcours peut être découpé en tronçons de moins de 100 m.
- Monter plusieurs modules en cascade pour distribuer le réseau sur une installation étendue.
Fonctions principales
- Alimentation par PoE IEEE 802.3af/at ou PoE passif.
- Deux sorties PoE IEEE 802.3af/at.
- Débit Gigabit 10/100/1 000 Mb/s sur les trois ports.
- Consommation propre inférieure à 0,3 W.
- Mise en service immédiate, sans configuration.
- Montage en coffret, sur surface plane ou sur rail DIN avec adaptateur.
Recommandations d’installation
La puissance cumulée des équipements raccordés ne doit pas dépasser le budget fourni par le switch PoE situé en amont :
- environ 13 W disponibles lorsque la source est en IEEE 802.3af ;
- environ 25 W disponibles lorsque la source est en IEEE 802.3at.
La consommation nocturne des caméras avec éclairage infrarouge ainsi que les pertes liées à la longueur et à la section du câble doivent être prises en compte. Le module est IP20 et doit être placé dans un coffret adapté lorsqu’il est exposé à l’humidité ou aux intempéries.
Exemples d’utilisation

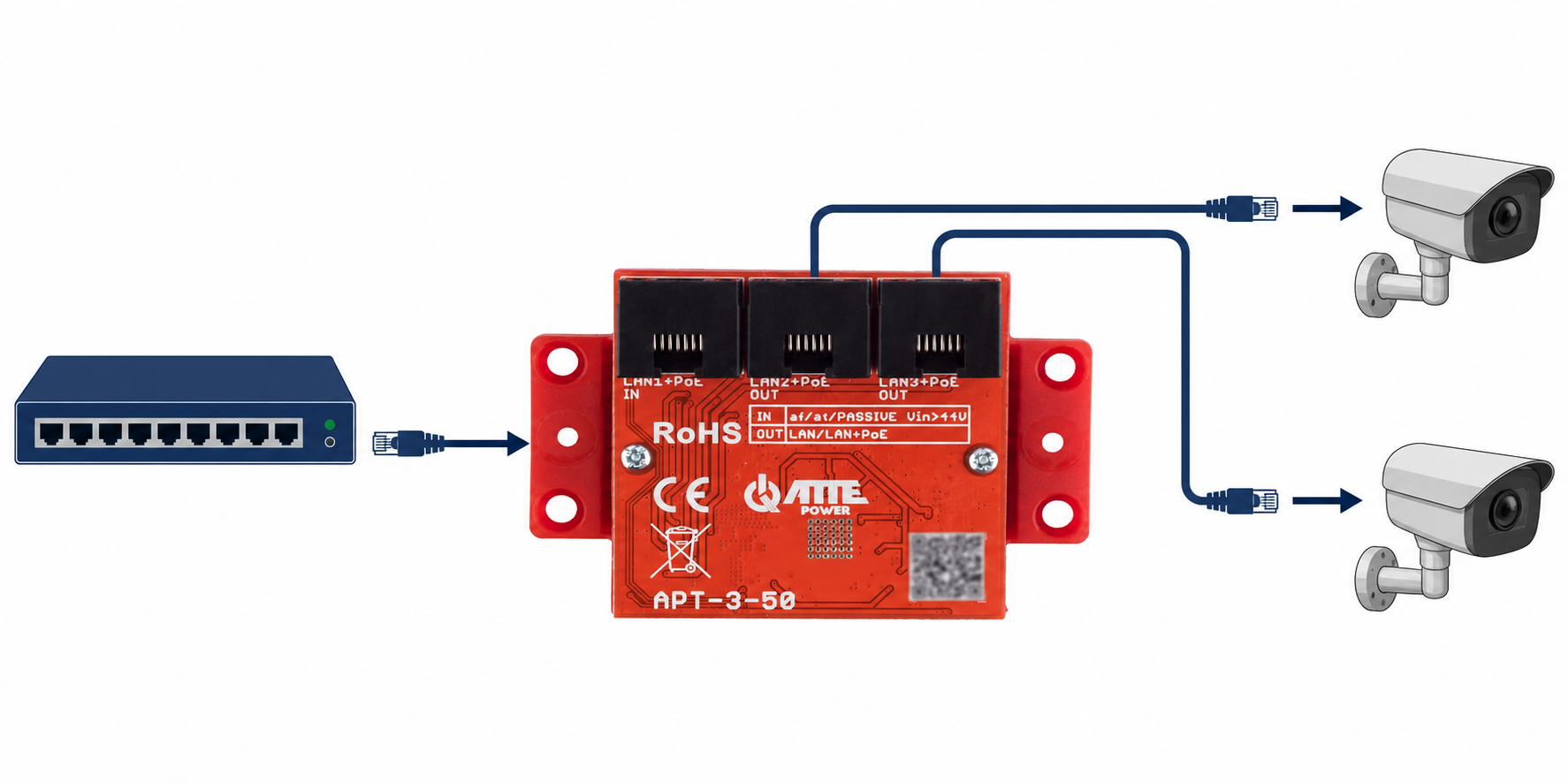

- Deux caméras sur une arrivée : l’APT-3-50 est installé à proximité de la caméra existante pour créer une seconde sortie PoE.
- Extension de portée : le module régénère le réseau et le PoE entre deux tronçons UTP de moins de 100 m.
- Installation en cascade : plusieurs extendeurs peuvent desservir différents points, sous réserve du budget PoE disponible.
Données techniques
| Entrée PoE | LAN 1 · IEEE 802.3af/at ou PoE passif |
|---|---|
| Sorties PoE | LAN 2 et LAN 3 · IEEE 802.3af/at |
| Débit réseau | 10/100/1 000 Mb/s sur les trois ports |
| Tension d’entrée | 44 à 58 V CC |
| Tension PoE en sortie | Identique à la tension d’entrée |
| Budget PoE disponible | Environ 13 W avec une source 802.3af · environ 25 W avec une source 802.3at |
| Consommation du module | Moins de 0,3 W |
| Protection contre les surtensions | Ports LAN 1 à LAN 3 |
| Protection contre les surcharges | Ports LAN 2 et LAN 3, jusqu’à 0,7 A |
| Température de fonctionnement | −25 °C à +65 °C |
| Dimensions | 51 × 51 (73) × 21 mm |
| Poids | 0,026 kg |
| Indice de protection | IP20 |
| Montage | Entretoises, surface plane ou rail TH35 avec adaptateur |
| Référence / EAN | APT-3-50 · 5902143691341 |
Documentation et fichiers
Manuel, fiche technique et déclaration UE de conformité sont disponibles sur la fiche officielle ATTE.
