Convertisseurs de tension

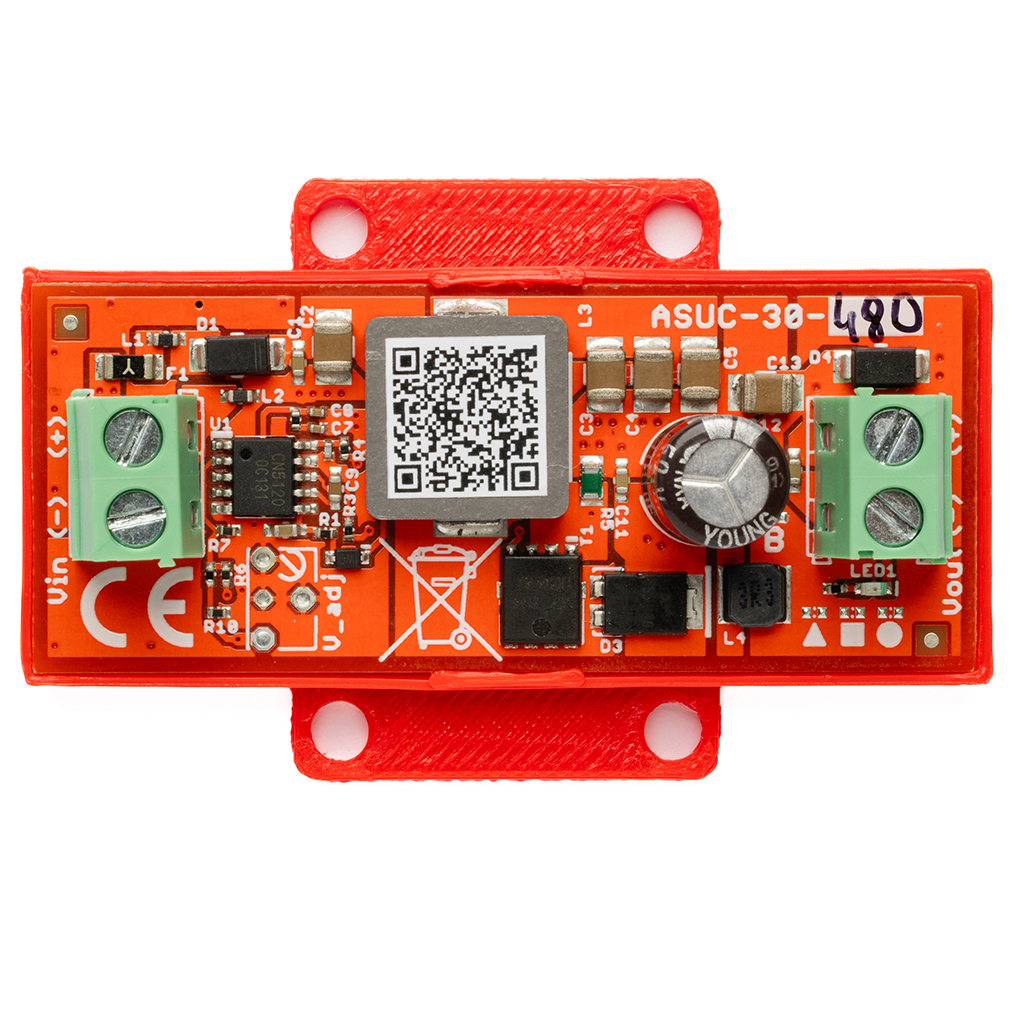

Convertisseur DC/DC élévateur 48 V – 30 W
Convertisseur de tension DC/DC élévateur, Vin 10...30 VDC, Vout 48 VDC, Pout 30 W, module à intégrer.
Module à intégrerType de montage
10 ... 30 VCCTension d'entrée
48 VCC +/-2%Tension de sortie
Présentation
Adapter proprement la tension à l’équipement alimenté
Convertisseur de tension DC/DC élévateur, Vin 10...30 VDC, Vout 48 VDC, Pout 30 W, module à intégrer.
Module d’adaptation de tension pour construire une alimentation cohérente et protégée.

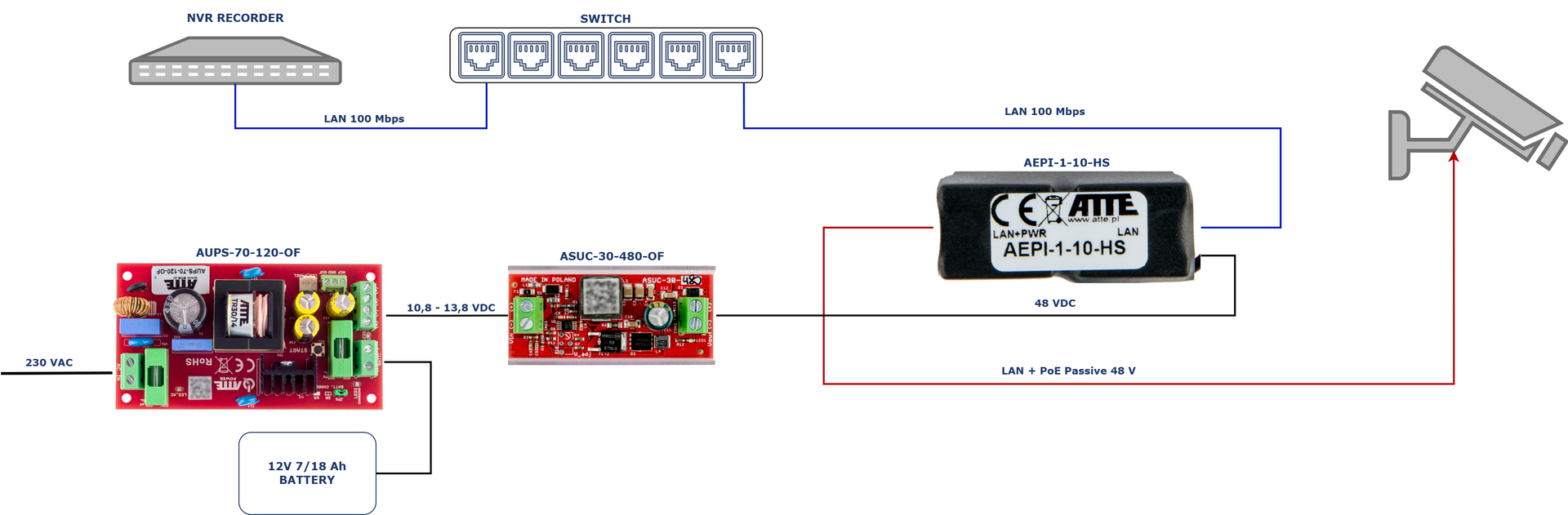

Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques
Caractéristiques du ASUC-30-480-OF
| Tension d'entrée | 10 ... 30 VCC |
|---|---|
| Tension de sortie | 48 VCC +/-2% |
| Puissance de sortie | 30 W à 12 V |
| Efficacité | 90 % @Vin = 12 V, Pout = 25 W |
| Courant de repos du convertisseur | 18 mA à 12 V |
| Indication de tension de sortie | LED 1 (rouge) - tension de sortie présente |
| Plage de température | -25°C ... +50°C |
| Dimensions | 25x60x16 mm |
| Poids | 0,02 kg |
| Type de boîtier | Module à cadre ouvert |
| Montage | Goupilles d'espacement encliquetables, trous de montage selon un schéma de trous de 10,8 mm |
| Code EAN | 5902143690740 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
Besoin de valider cette référence ATTE ?
Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.
