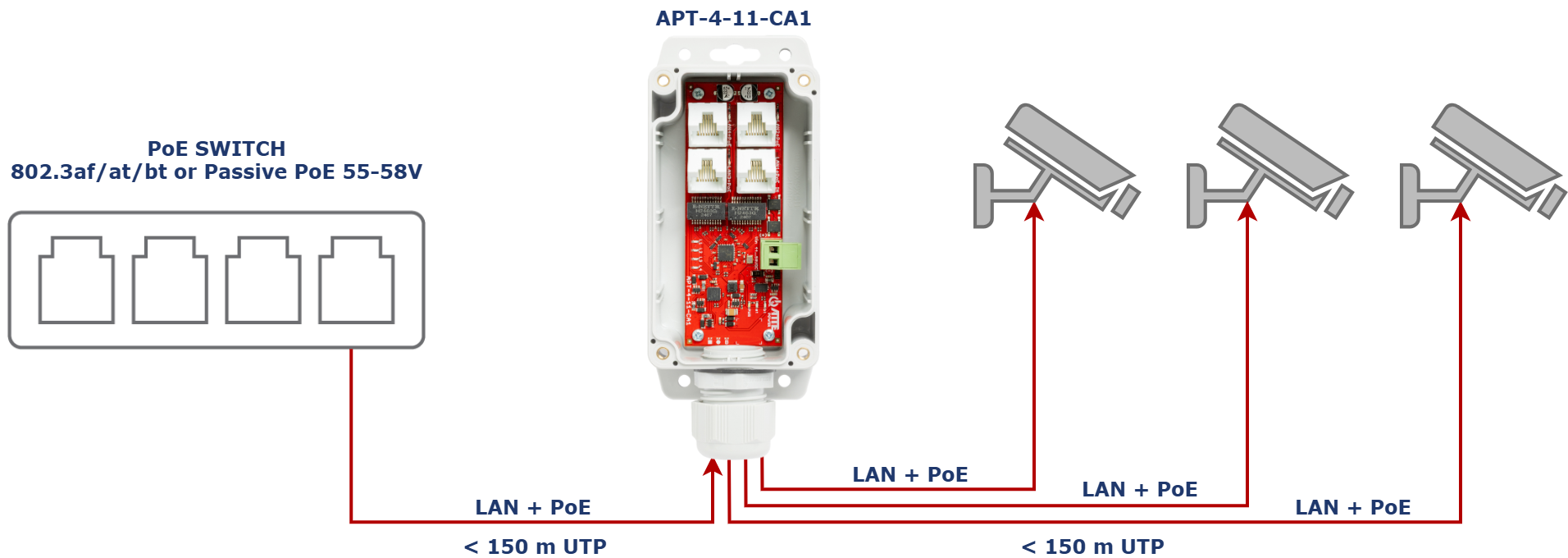

Cas 01
Switches et extendeurs PoE

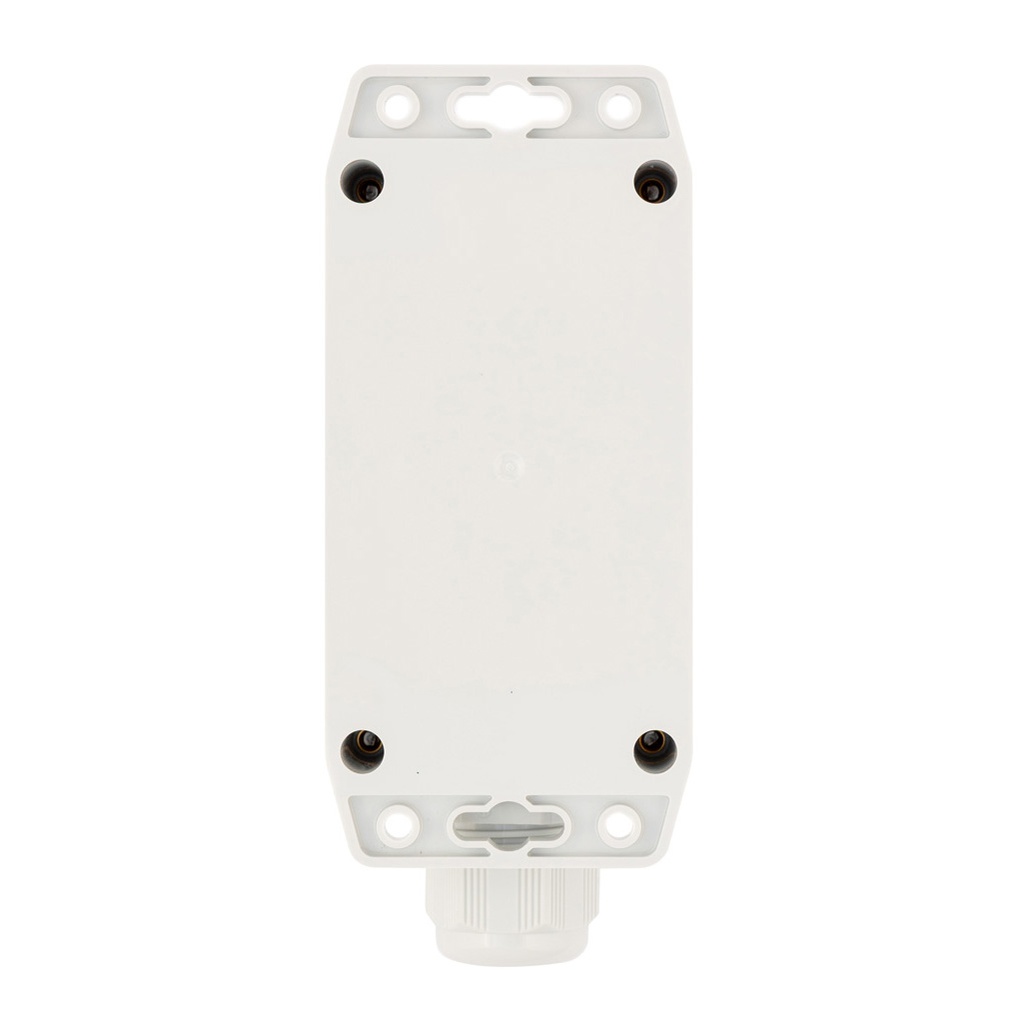

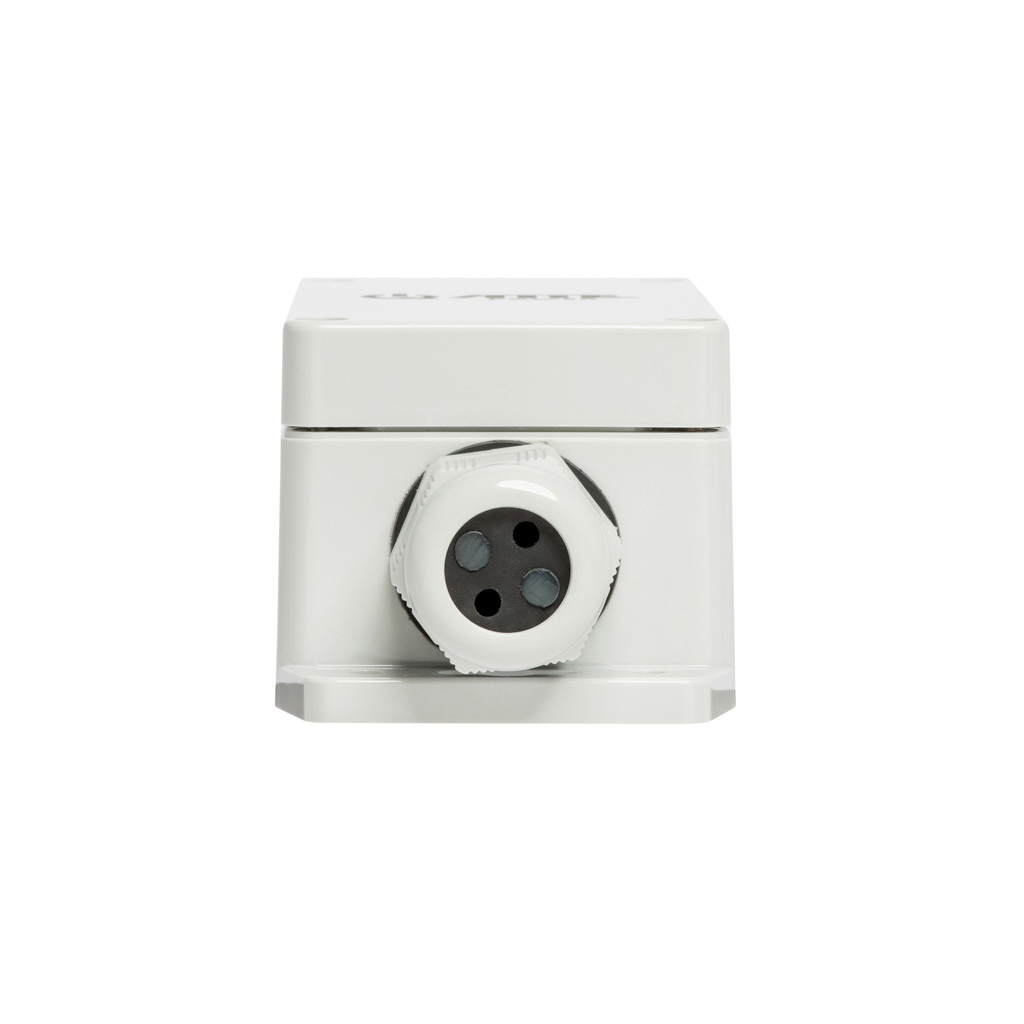

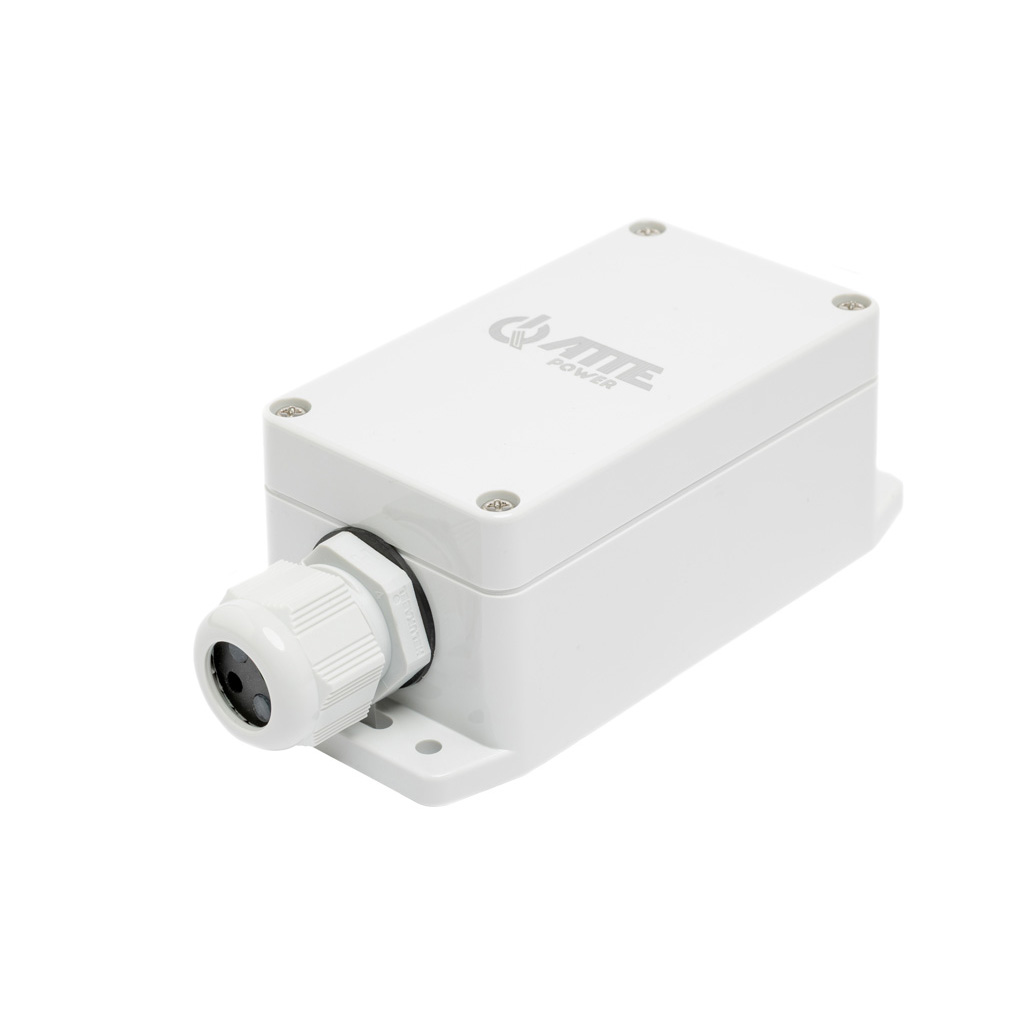

Switch PoE 4 ports Fast Ethernet – coffret extérieur IP68
Switch PoE 4 ports 10/100 Mb/s, extender 1 × entrée PoE 802.3af/at/bt60 + 3 × sortie PoE 802.3af/at, en coffret extérieur IP68 ABOX-CA1, alimenté par PoE ou bornes à vis.
Fast Ethernet 10/100 Mb/sDébit réseau
802.3af/at/btCompatibilité PoE
Coffret extérieurType de montage
Présentation
Distribuer le réseau et le PoE au plus près des équipements
Switch PoE 4 ports 10/100 Mb/s, extender 1 × entrée PoE 802.3af/at/bt60 + 3 × sortie PoE 802.3af/at, en coffret extérieur IP68 ABOX-CA1, alimenté par PoE ou bornes à vis.
Permet de distribuer ou prolonger une liaison Ethernet et PoE en limitant les nouveaux passages de câbles.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

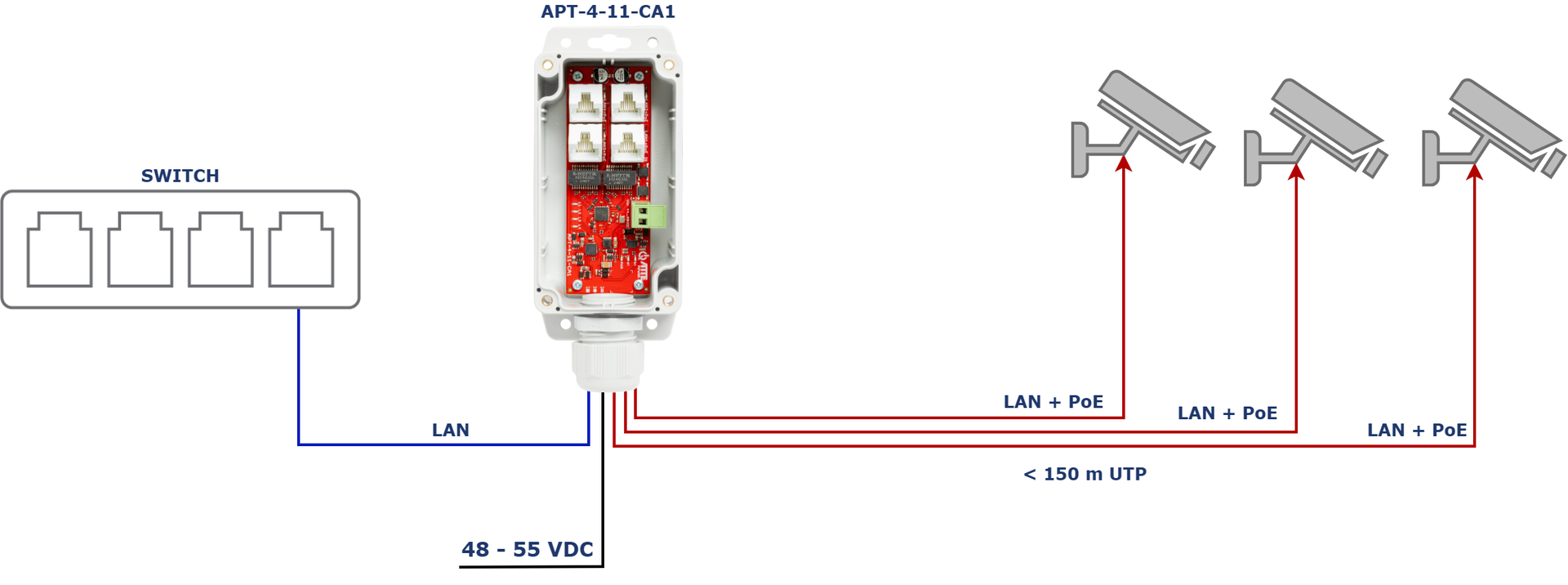

Exemple d'application de l'APT-4-11 comme prolongateur LAN+PoE, alimenté via borne à vis, pour 3 caméras IP PoE
Cas 03

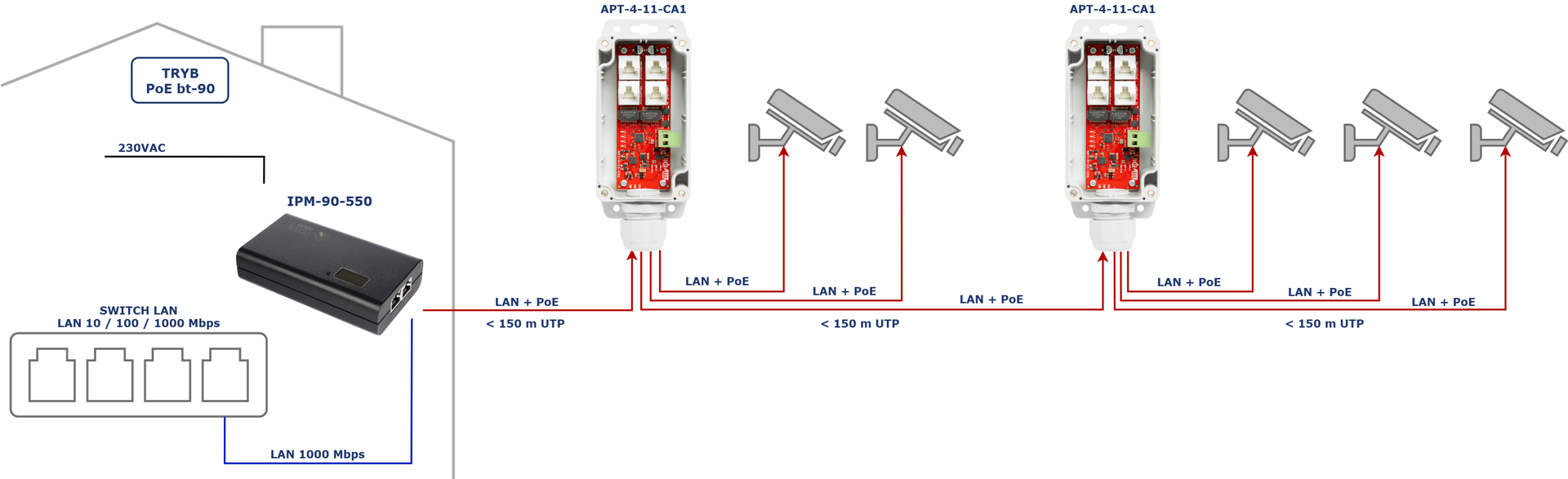

Application de l'APT-4-11-CA1 avec le midspan IPM-90-550 pour alimenter 5 caméras IP PoE sur un seul câble UTP
Cas 04

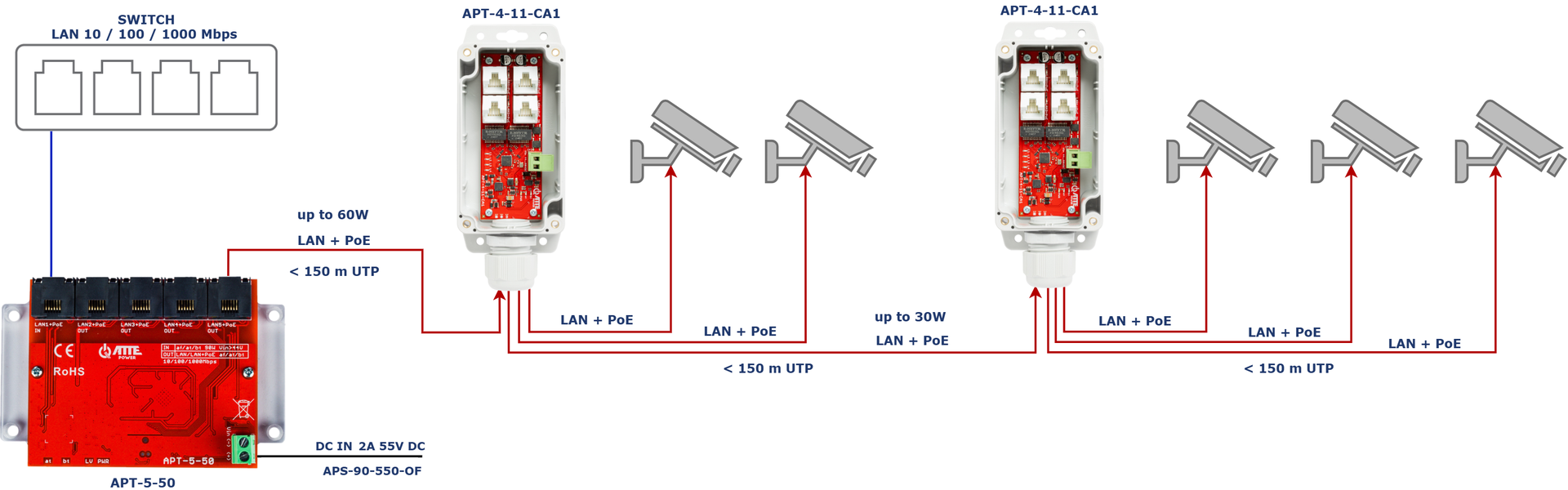

Utilisation en cascade de l'APT-4-11-CA1 avec l'APT-5-50 pour alimenter 5 caméras IP PoE
Avant installation
Les contrôles utiles avant la mise en service
- La puissance totale consommée par les caméras (récepteurs PoE) connectées au répéteur ne doit pas dépasser le budget de puissance offert par le switch alimentant toute la ligne :
- Pour la norme 802.3af, c'est environ 13 W disponibles sur le répéteur.
- Pour la norme 802.3, c'est env. 25 W disponibles sur le répéteur.
- Pour la norme 802.3bt60, c'est env. 51 W disponibles sur le répéteur.
- Tenez compte des éclairages IR - ils s'allument la nuit, augmentant considérablement la consommation d'énergie.
- Tenez également compte de la perte dans le câble d'alimentation - cela dépend de sa section, de sa longueur et de la valeur de tension sur la ligne PoE.
Données techniques
Caractéristiques du APT-4-11-CA1
| Nombre total de ports | 1 port PoE d'entrée, 3 ports PoE de sortie |
|---|---|
| Entrée PoE | LAN 1 PoE 802.3af/at/bt60, PoE passif |
| Sortie PoE | LAN 2 ... LAN 4 PoE 802.3af/at |
| Ports LAN 10/100 Mb/s | Réseau local 1 ... Réseau local 4 |
| Ports LAN + sortie PoE 10/100 Mb/s | Réseau local 2 ... Réseau local 4 |
| Tension d'entrée | 44 ... 58 V |
| Tension PoE de sortie | Vout = Vin |
| Consommation d'énergie | 1,3 W |
| Contrôle de la puissance de sortie | Auto-négociation |
| Protection contre les surtensions | Réseau local 1 ... Réseau local 4 |
| Protection contre les surcharges | LAN 2 ... LAN 4 Protection contre les surintensités 0,7 A |
| Indicateur de puissance | LED PWR (rouge) - alimentation |
| Indication PoE | LED dans les ports RJ45 (rouge) – Alimentation PoE dans le port |
| Indication de transmission | LED L1 ... L4 (verte) - transmission sur les ports LAN 1 ... LAN 4 |
| Plage de température | -25°C...+65°C |
| Dimensions | 165x65x55 mm |
| Poids | 0,213kg |
| Indice IP | IP68 |
| Boîtier | ABOX-CA1 / matière synthétique / gris clair / presse-étoupes 1x M25 |
| Montage | Montage mural ou sur poteau à l'aide d'un adaptateur dédié |
| Code EAN | 5902143691860 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
