Convertisseurs de tension
Convertisseur DC/DC isolé
Convertisseur DC/DC isolé, convertisseur de tension abaisseur, Vin 20...30 VDC, Vout 12 VDC, Iout 5 A, Pout 60 W, module à intégrer.
Module à intégrerType de montage
20 ... 30 VCCTension d'entrée
12 VCC +/-2%Tension de sortie
Présentation
Adapter proprement la tension à l’équipement alimenté
Convertisseur DC/DC isolé, convertisseur de tension abaisseur, Vin 20...30 VDC, Vout 12 VDC, Iout 5 A, Pout 60 W, module à intégrer.
Module d’adaptation de tension pour construire une alimentation cohérente et protégée.

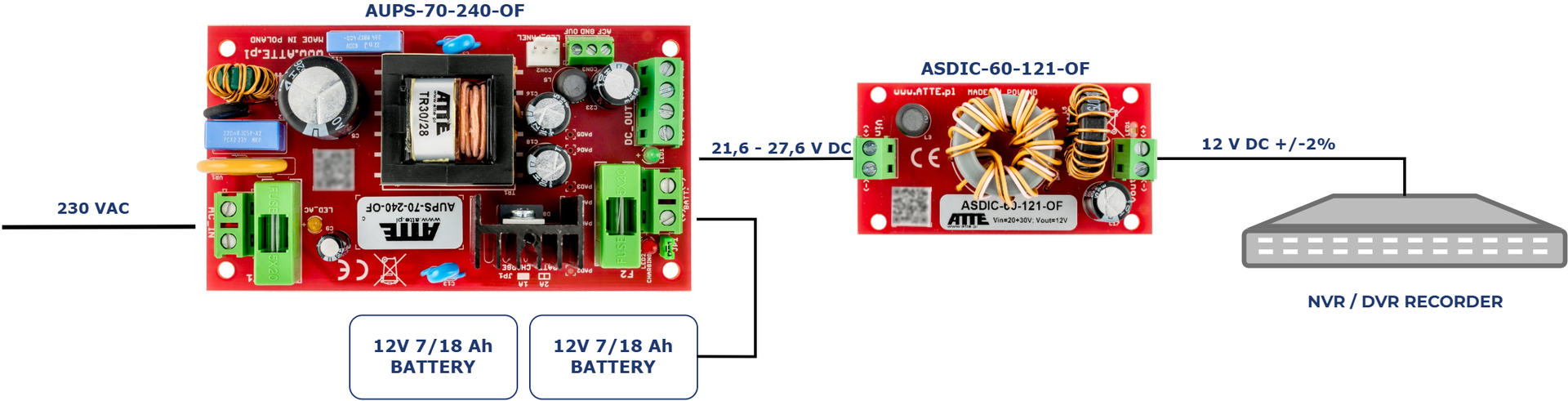

Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques
Caractéristiques du ASDIC-60-121-OF
| Tension d'entrée | 20 ... 30 VCC |
|---|---|
| Tension de sortie | 12 VCC +/-2% |
| Puissance de sortie | 60 W à 24 V |
| Efficacité | 90 % à 50 W |
| Isolement | 1,5kV |
| Protections | Protection contre les courts-circuits de sortie, protection contre les surcharges |
| Plage de température | -25°C ... +50°C |
| Dimensions | 75x39x20 mm |
| Poids | 0,051 kg |
| Type de boîtier | Module à cadre ouvert |
| Montage | Goupilles d'espacement encliquetables, trous de montage au pas de 10,8 mm |
| Code EAN | 5902143690689 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
