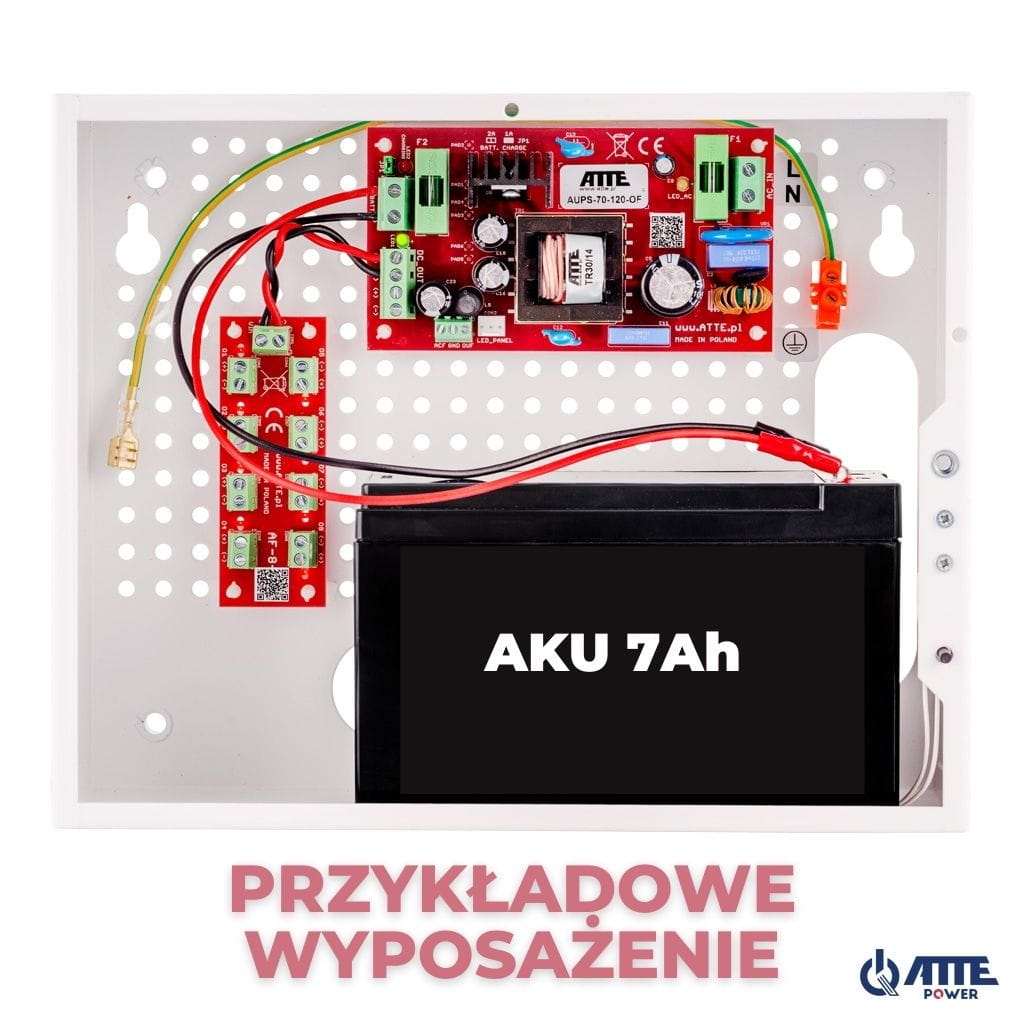

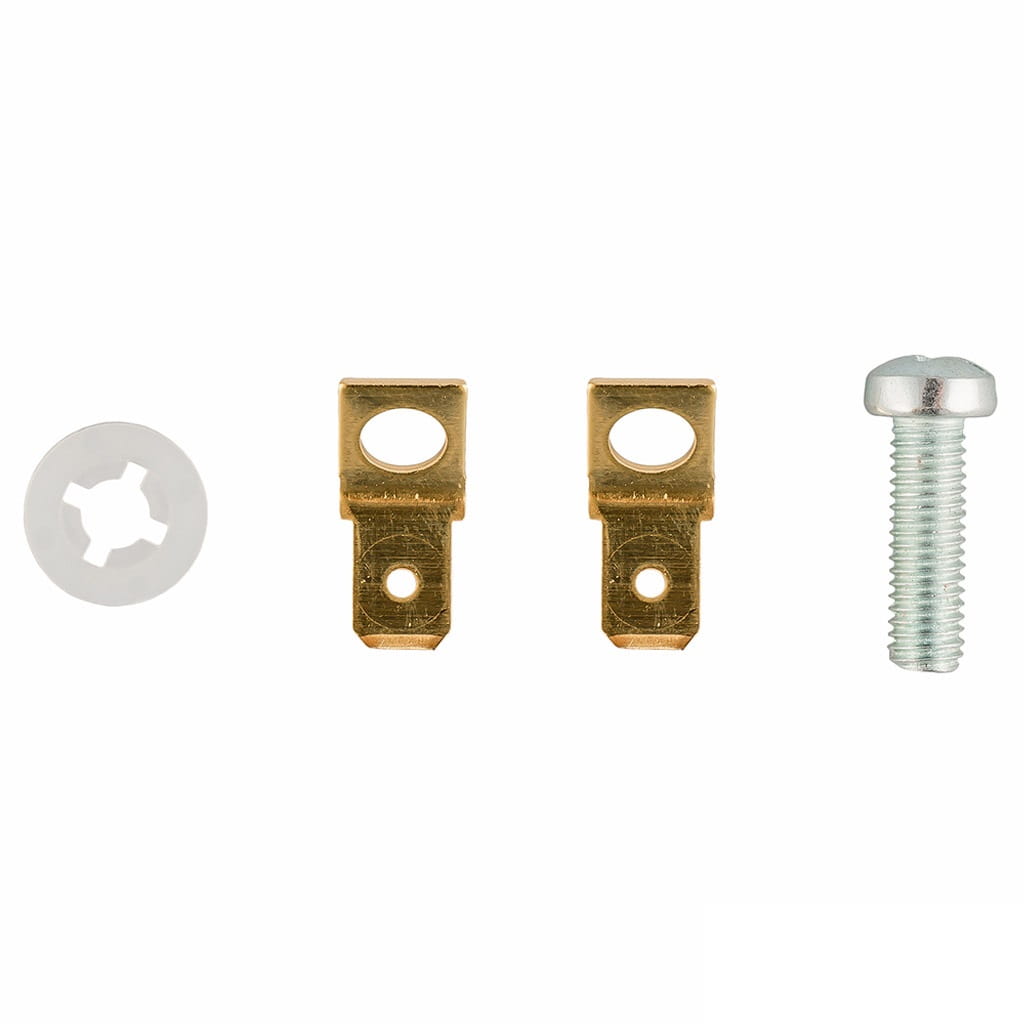

Alimentation secourue 12 V / 42 W – coffret intérieur, batterie 7 Ah
Alimentation tampon SMPS 12 V, Vin 230 VAC, Vout 10,8...13,8 VDC, Iout 3,5 A, Ich 1,5 A, Pout 42 W, boîtier intérieur ABOX-E (1 × Battery 7Ah).
Coffret intérieurType de montage
60 WPuissance de sortie maximale
42 WPuissance de sortie continue
Présentation
Maintenir une alimentation stable pour les équipements de sécurité
Alimentation tampon SMPS 12 V, Vin 230 VAC, Vout 10,8...13,8 VDC, Iout 3,5 A, Ich 1,5 A, Pout 42 W, boîtier intérieur ABOX-E (1 × Battery 7Ah).
Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.

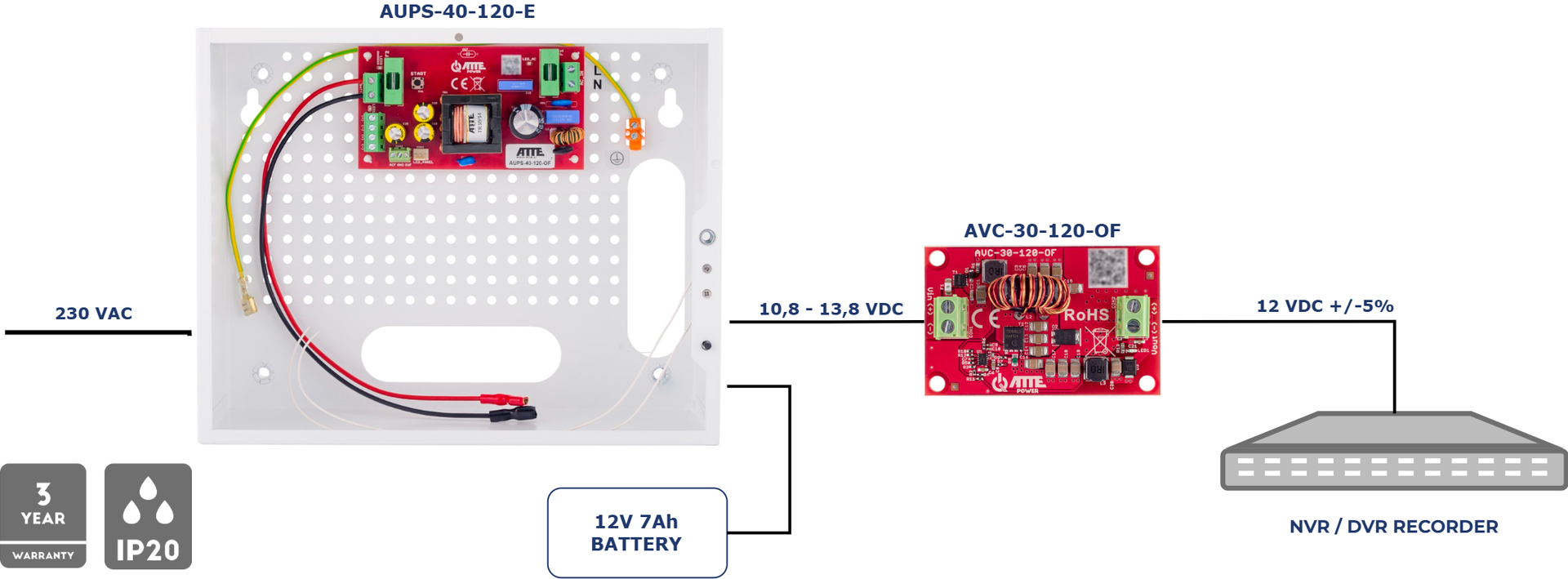

Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques
Caractéristiques du AUPS-40-120-E
| Puissance de sortie maximale | 60 W |
|---|---|
| Puissance de sortie continue | 42 W |
| Type d'alimentation | SMPS tamponné |
| Tension de sortie | 10,8...13,8 VCC |
| Tension d'entrée | 190 ... 260 VCA, 50 Hz |
| Courant de sortie - constant | 3,5 A |
| Courant de sortie - maximum | 5 A |
| Protection d'entrée d'alimentation | Fusible à fusion lente de 3,15 A |
| Protection de sortie d'alimentation | Protection électronique contre les surcharges à 7 A |
| Efficacité | 92 % à 40 W |
| Protection des circuits de batterie | Coupure batterie pour tension inférieure à 10,8 V, fusible 6,3 A |
| Démarrage en cas de manque de courant alternatif | Bouton DÉMARRER |
| Courant de charge de la batterie | 1,5 A |
| Batterie | 12 V / 7 Ah Gel ou AGM |
| Indication de la tension secteur | LED_AC (jaune) - tension secteur présente |
| Indication de tension de sortie | LED 1 (verte) - tension de sortie présente |
| Indicateur de batterie | LED 2 (rouge) - charge de la batterie |
| Indication du boîtier | LED AC (verte) - tension secteur présente, LED DC (rouge) - tension de sortie présente |
| Plage de température | -25°C ... +50°C |
| Dimensions | 250x200x85 mm |
| Poids | 1,40 kg |
| Indice IP | IP20 |

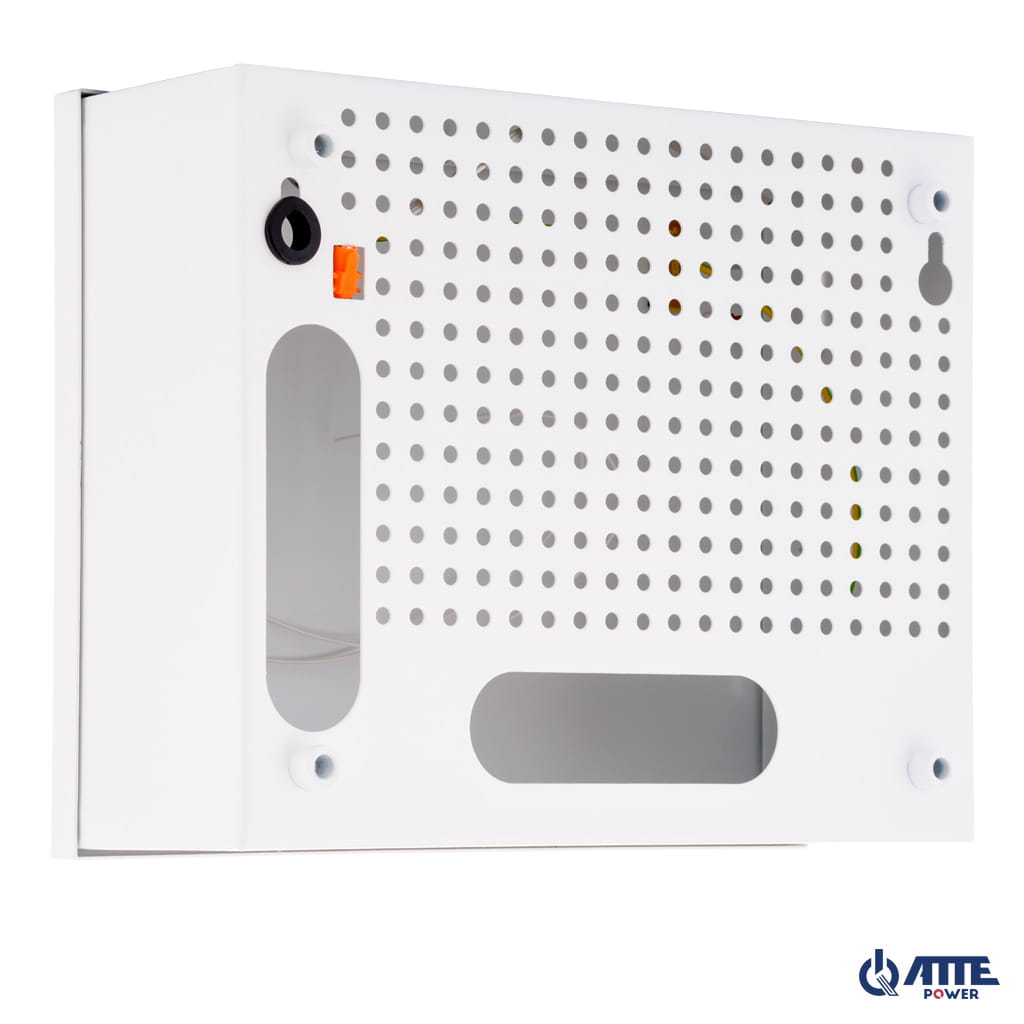

| Boîtier | ABOX-E / tôle d'acier 0,8 mm / blanc / entrées de câbles |
| Montage | Montage mural via des trous de montage de 6 mm |
| Code EAN | 5902143691143 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
