Alimentation secourue 12 V / 42 W – module à intégrer
Alimentation tampon SMPS 12 V, Vin 230 VAC, Vout 10,8...13,8 VDC, Iout 3,5 A, Ich 1,5 A, Pout 42 W, module à intégrer.
Module à intégrerType de montage
60 WPuissance de sortie maximale
42 WPuissance de sortie continue
Présentation
Maintenir une alimentation stable pour les équipements de sécurité
Alimentation tampon SMPS 12 V, Vin 230 VAC, Vout 10,8...13,8 VDC, Iout 3,5 A, Ich 1,5 A, Pout 42 W, module à intégrer.
Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.

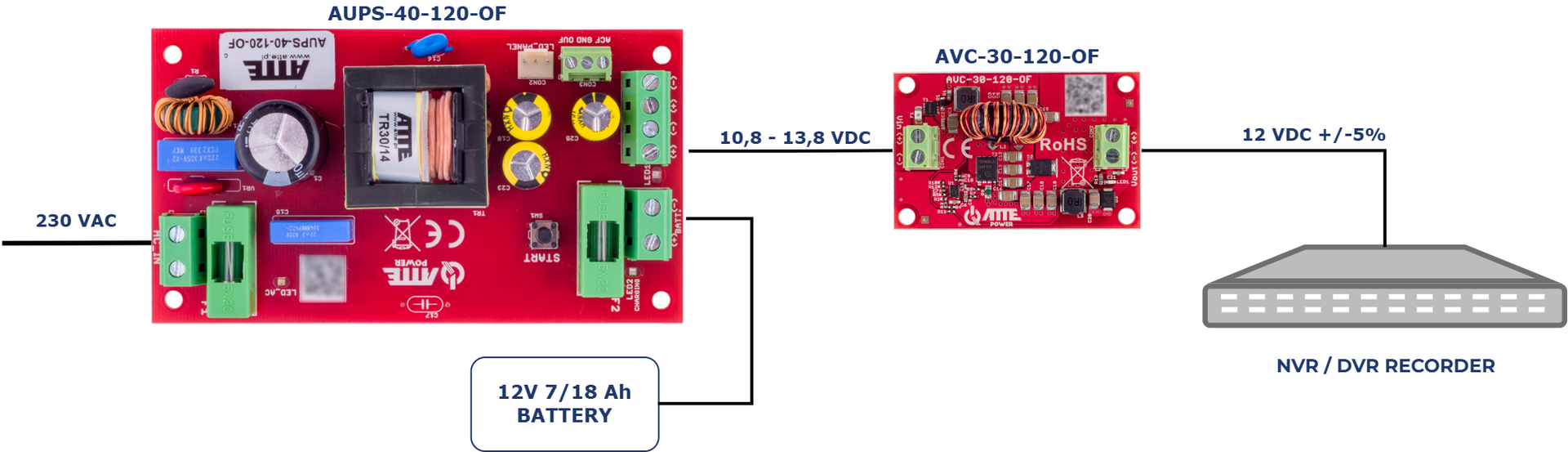

Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques

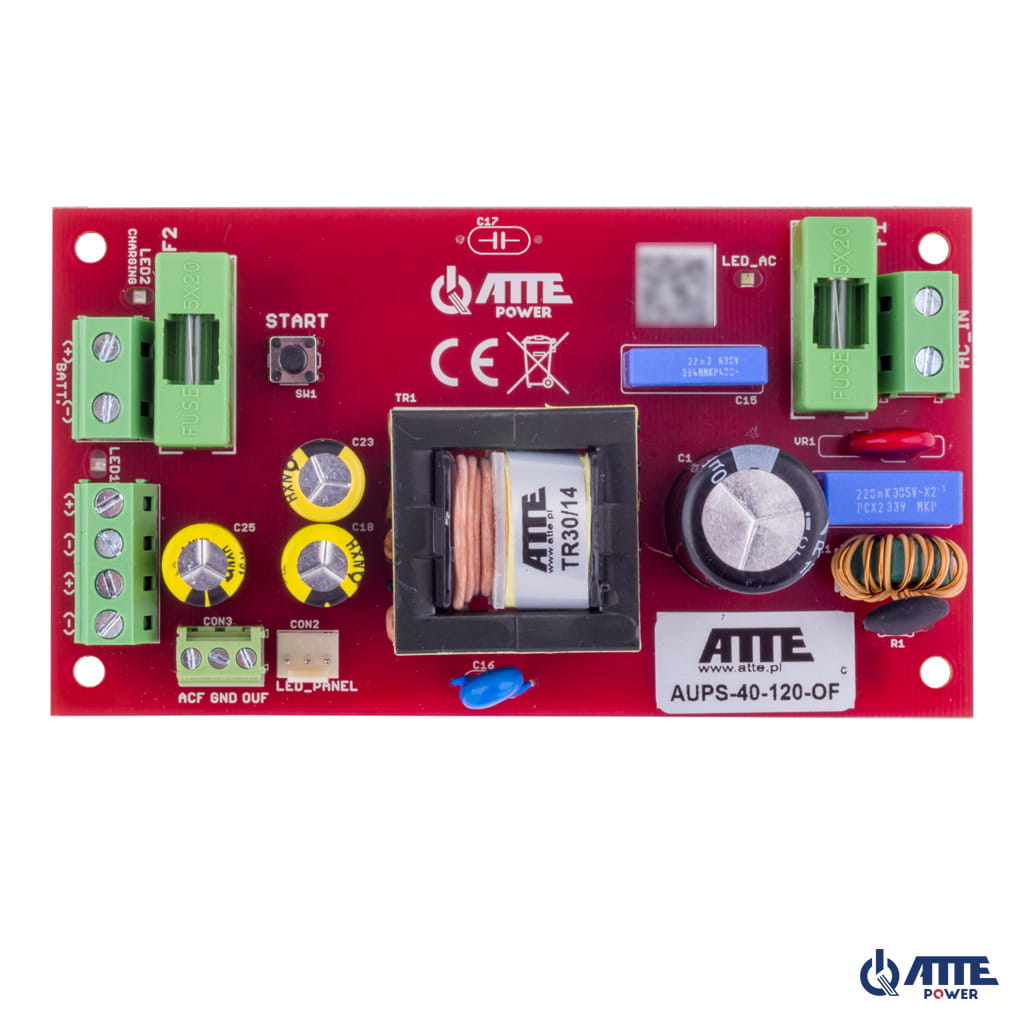

Caractéristiques du AUPS-40-120-OF
| Puissance de sortie maximale | 60 W |
|---|---|
| Puissance de sortie continue | 42 W |
| Type d'alimentation | SMPS tamponné |
| Tension de sortie | 10,8 ... 13,8 VCC |
| Tension d'entrée | 190 ... 260 VCA, 50 Hz |
| Courant de sortie - constant | 3,5 A |
| Courant de sortie - maximum | 5 A |
| Protection d'entrée d'alimentation | Fusible à fusion lente de 3,15 A |
| Protection de sortie d'alimentation | Protection électronique contre les surcharges à 7 A |
| Protection des circuits de batterie | Coupure batterie pour tension inférieure à 10,8 V, fusible 6,3 A |
| Démarrage en cas de manque de courant alternatif | Bouton DÉMARRER |
| Courant de charge de la batterie | 1,5 A |
| Batterie | Gel 12 V ou AGM |
| Indication de la tension secteur | LED_AC (jaune) - tension secteur présente |
| Indication de tension de sortie | LED 1 (verte) - tension de sortie présente |
| Indicateur de batterie | LED 2 (rouge) - charge de la batterie |
| Plage de température | -25°C ... +50°C |
| Dimensions | 118x65x32 mm |
| Poids | 0,12 kg |
| Type de boîtier | Module à cadre ouvert |

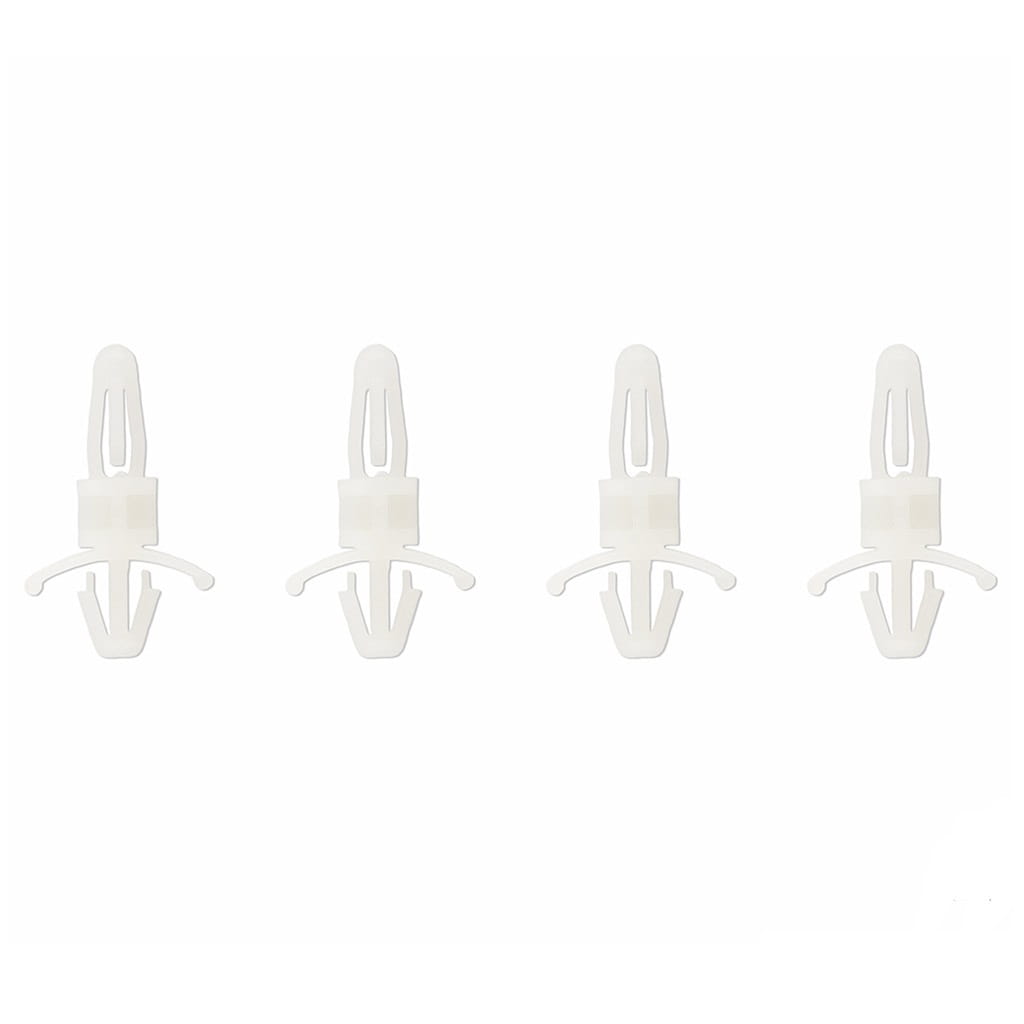

| Montage | Goupilles d'espacement encliquetables, trous de montage selon un schéma de trous de 10,8 mm |
| Code EAN | 5902143691136 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
