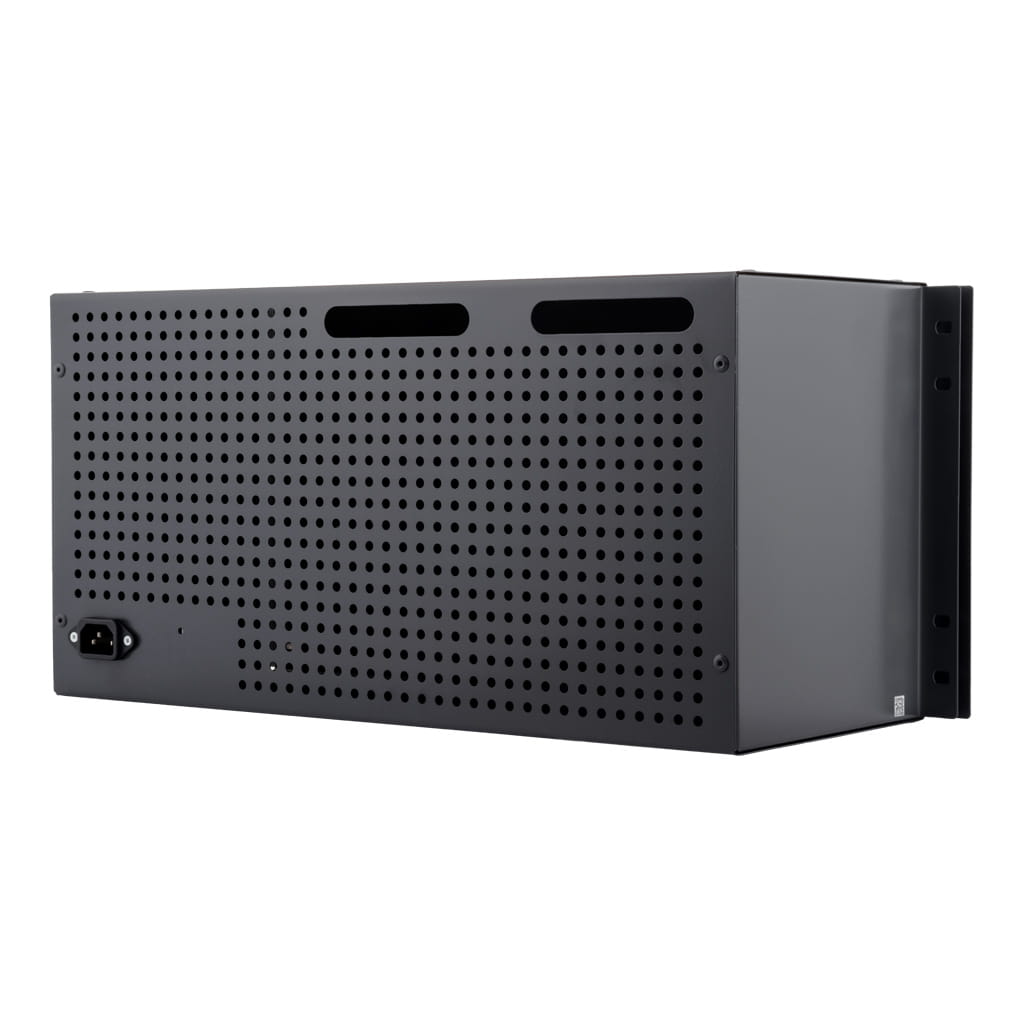

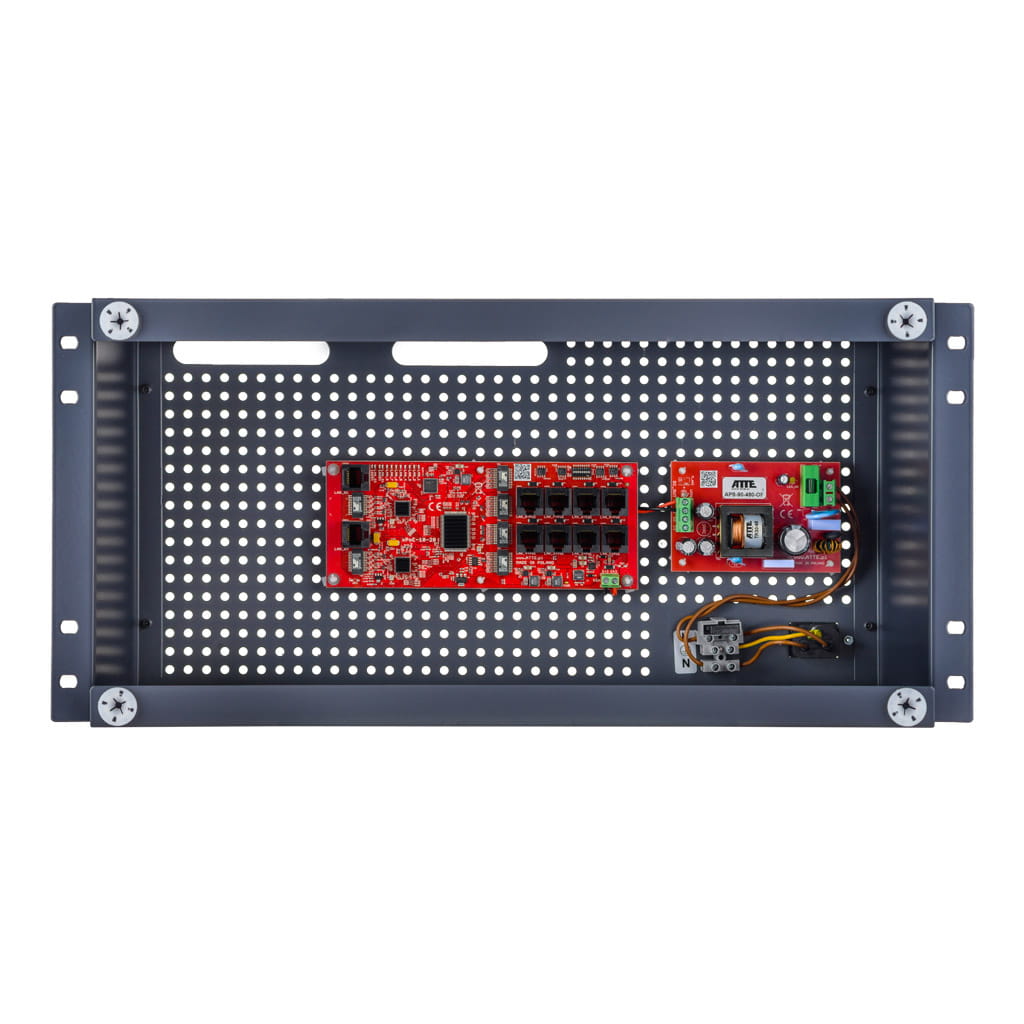

Kit PoE 8 caméras – coffret rack 5U
Kit PoE pour 8 caméras IP, boîtier RACK ABOX-R5U0, alimentation 96 W, switch PoE 10 ports (8 × PoE 10/100 Mb/s + 2 × Gigabit Uplink), fusibles électroniques.
Fast Ethernet 10/100 Mb/sDébit réseau
Rack 19 poucesType de montage
8 ports PoE, 2 ports de liaison montanteNombre total de ports
Présentation
Centraliser le réseau et l’alimentation PoE
Kit PoE pour 8 caméras IP, boîtier RACK ABOX-R5U0, alimentation 96 W, switch PoE 10 ports (8 × PoE 10/100 Mb/s + 2 × Gigabit Uplink), fusibles électroniques.
Solution prête à intégrer pour centraliser le réseau et l’alimentation de plusieurs équipements IP.
Exemples d’application
Voir les architectures possibles

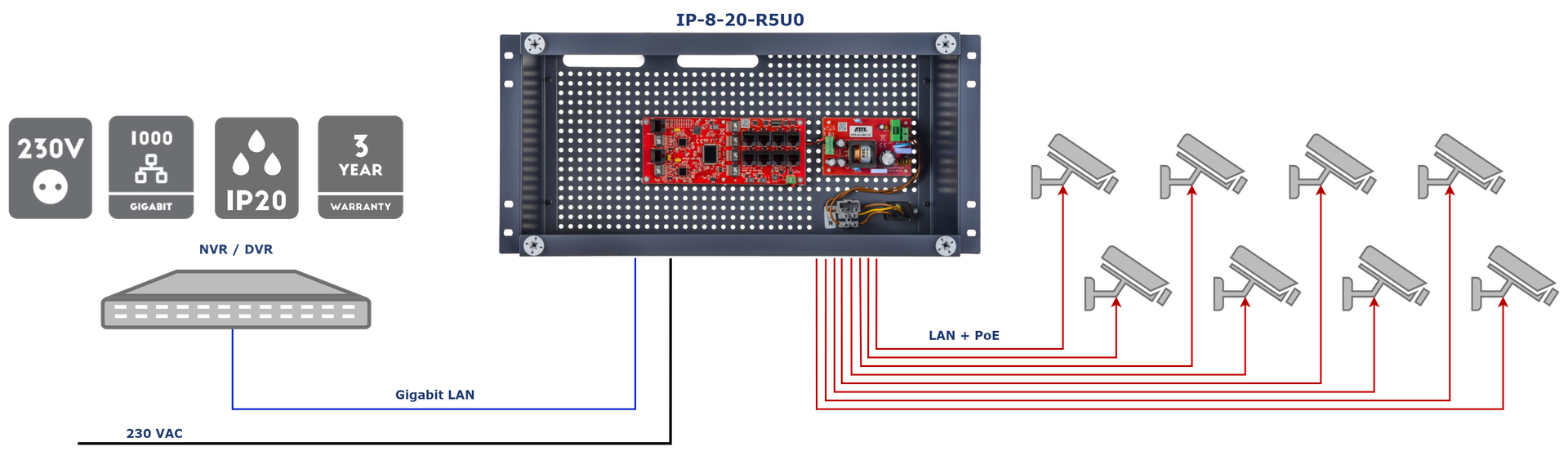

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques
Caractéristiques du IP-8-20-R5U0
| Nombre total de ports | 8 ports PoE, 2 ports de liaison montante |
|---|---|
| Ports LAN 10/100 Mb/s | Réseau local 1 ... Réseau local 8 |
| Ports LAN 1 000 Mb/s | LAN G1, LAN G2 |
| Ports LAN + sortie PoE 10/100 Mb/s | LAN 1 ... LAN 8 PoE passif |
| Tension d'entrée | 190 ... 260 VCA, 50 Hz |
| Tension PoE de sortie | 48 VCC +/- 2% |
| Puissance de sortie maximale du port | PoE passif LAN 1 ... LAN 8 - 40 W |
| Contrôle de la puissance de sortie | Commutateur DIP PoE ON/OFF - positions 1...8 (LAN 1...LAN 8) |
| Protection contre les surtensions | Réseau local 1 ... Réseau local 8 |
| Protection contre les surcharges | LAN 1 ... LAN 8 Protection contre les surcharges 0,9 A |
| Puissance de sortie continue | 96 W |
| Type d'alimentation | SMPS |
| Protection d'entrée d'alimentation | Fusible à fusion lente de 3,15 A |
| Protection de sortie d'alimentation | Protection électronique contre les surcharges à 3 A |
| Protection thermique de l'alimentation | TSD 130°C - nécessite un redémarrage de l'alimentation |
| Efficacité | 92 % à 90 W |
| Indication de la tension secteur | LED_AC (jaune) - tension secteur présente |
| Indication de tension de sortie | LED 1 (verte) - tension de sortie présente |
| Indication PoE | LED LAN 1 ... LAN 8 (rouge) - PoE présent |
| Indication de transmission | LED LAN 1 ... LAN 8 (verte) - liaison et transmission de données |
| Plage de température | -25°C ... +50°C |
| Dimensions | 440x220x180 mm |
| Poids | 3,2 kg |
| Indice IP | IP20 |
| Boîtier | ABOX-R5U0 / tôle d'acier 0,8 mm / graphite / entrées de câbles |
| Montage | Armoire RACK 19", vis M6 (incluses) |
| Code EAN | 5902143690313 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
