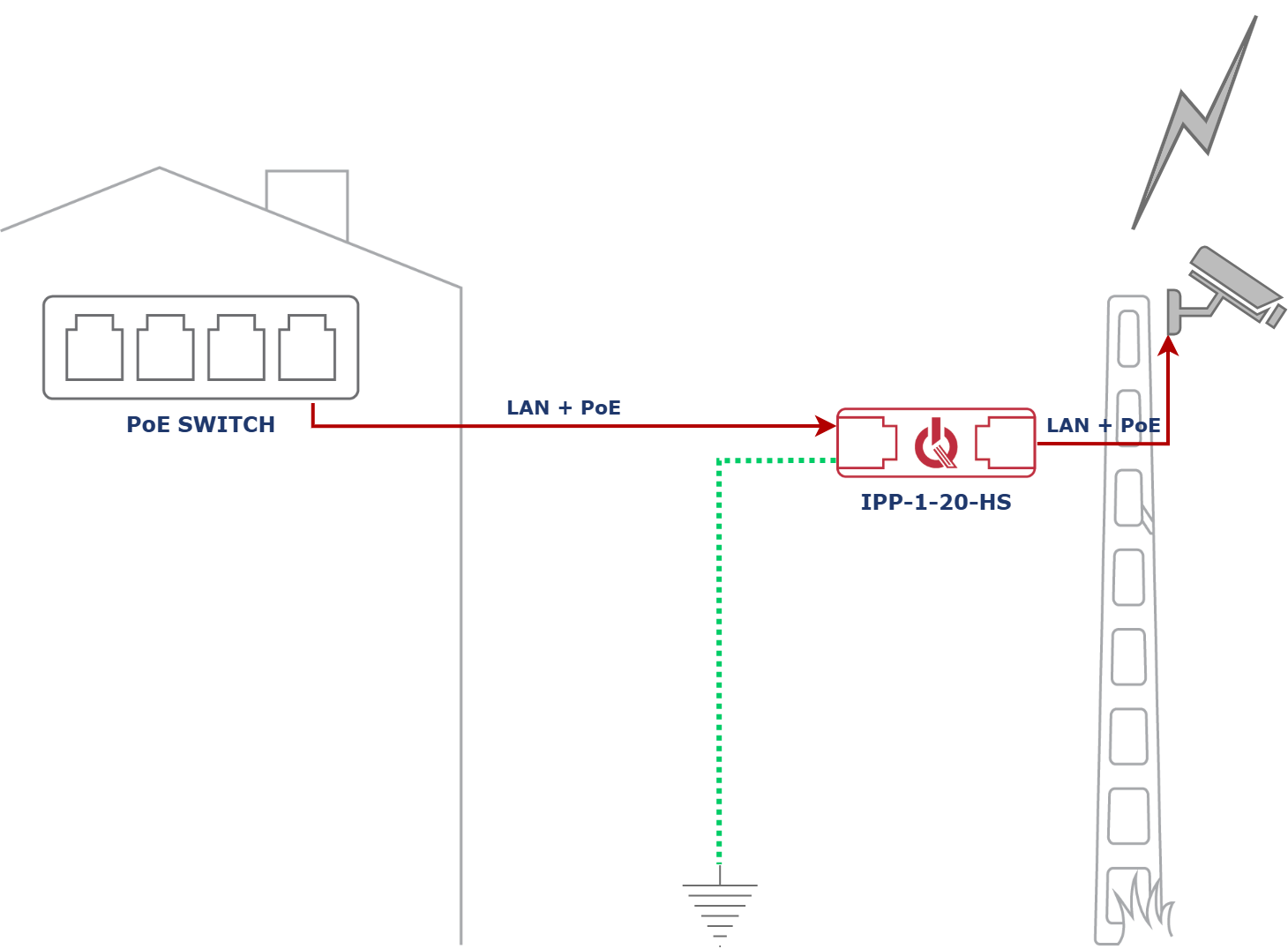

Cas 01
Protections réseau et PoE

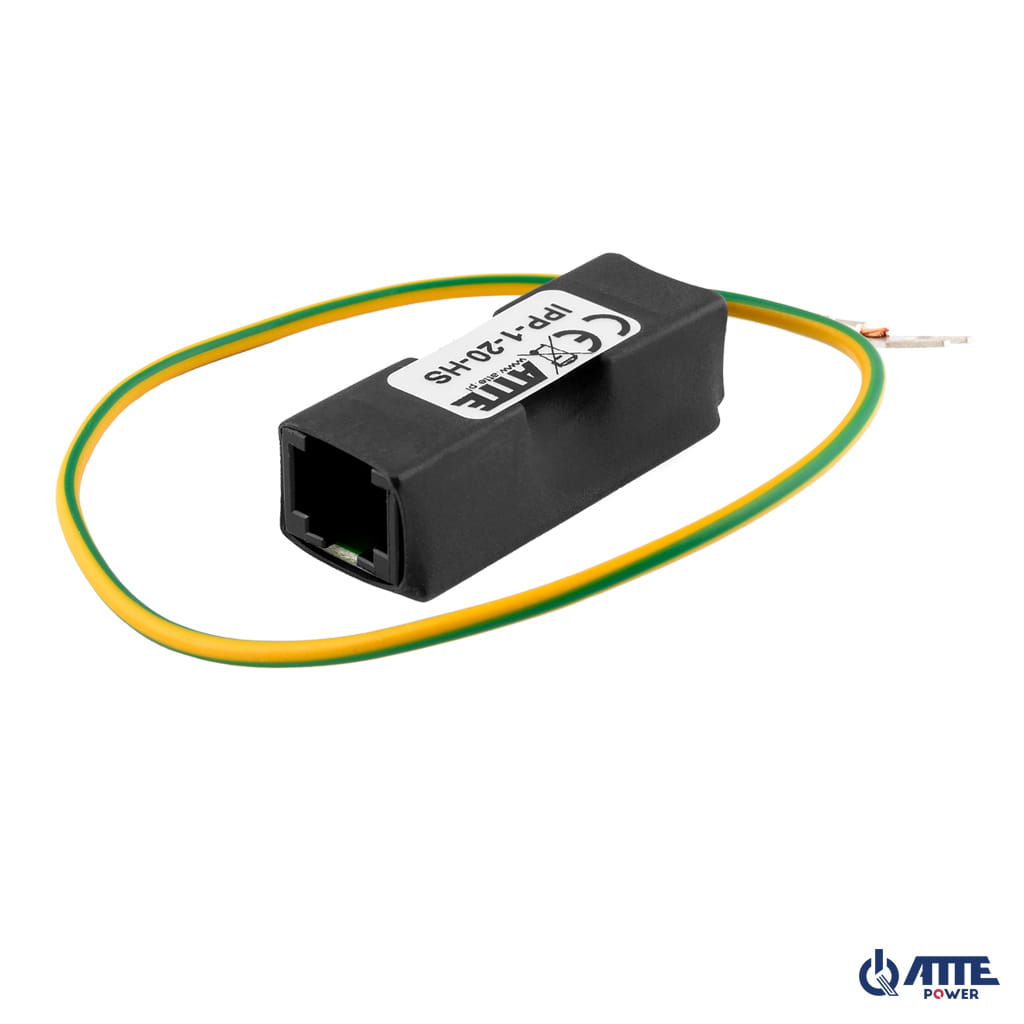

Parafoudre Gigabit Ethernet et PoE – connecteurs RJ45
Parafoudre pour appareils Gigabit Ethernet 10/100/1000 Mb/s et PoE passif / 802.3af / 802.3at, 1 canal, connecteurs RJ45/RJ45.
Gigabit 10/100/1000 Mb/sDébit réseau
802.3af/at et PoE passifCompatibilité PoE
30 ACourant instantané maximum (ligne à ligne, ligne à terre)
Présentation
Protéger les liaisons réseau contre les surtensions
Parafoudre pour appareils Gigabit Ethernet 10/100/1000 Mb/s et PoE passif / 802.3af / 802.3at, 1 canal, connecteurs RJ45/RJ45.
Protection complémentaire des liaisons réseau et PoE contre les surtensions transitoires.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

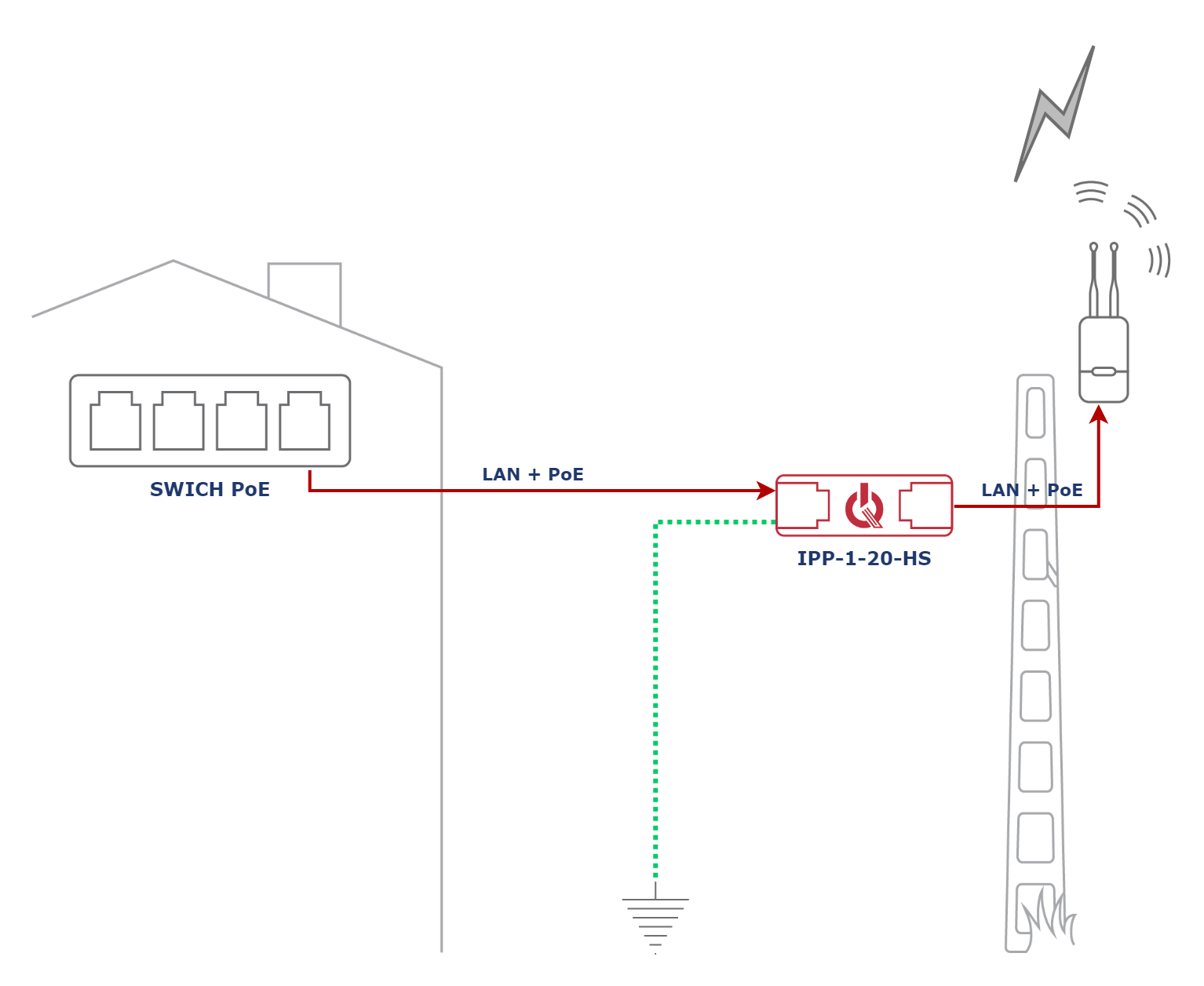

Exemple d'utilisation de l'IPP-1-20-HS pour protéger un point d'accès
Données techniques
Caractéristiques du IPP-1-20-HS
| Courant instantané maximum (ligne à ligne, ligne à terre) | 30 A |
|---|---|
| Tension de déclenchement de protection (ligne à ligne) | 8 V |
| Tension de commutation de protection (ligne - terre) | 400 V |
| Tension de protection de la ligne électrique PoE | 65 V |
| Connecteurs | Non blindé |
| Plage de température | -25°C ... +60°C |
| Dimensions | 20x48x17 mm |
| Poids | 0,015 kg |
| Indice IP | IP20 |
| Type de boîtier | Film isolant en polyéthylène |
| Code EAN | 5902143690351 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
