Kit PoE secouru pour 9 caméras IP

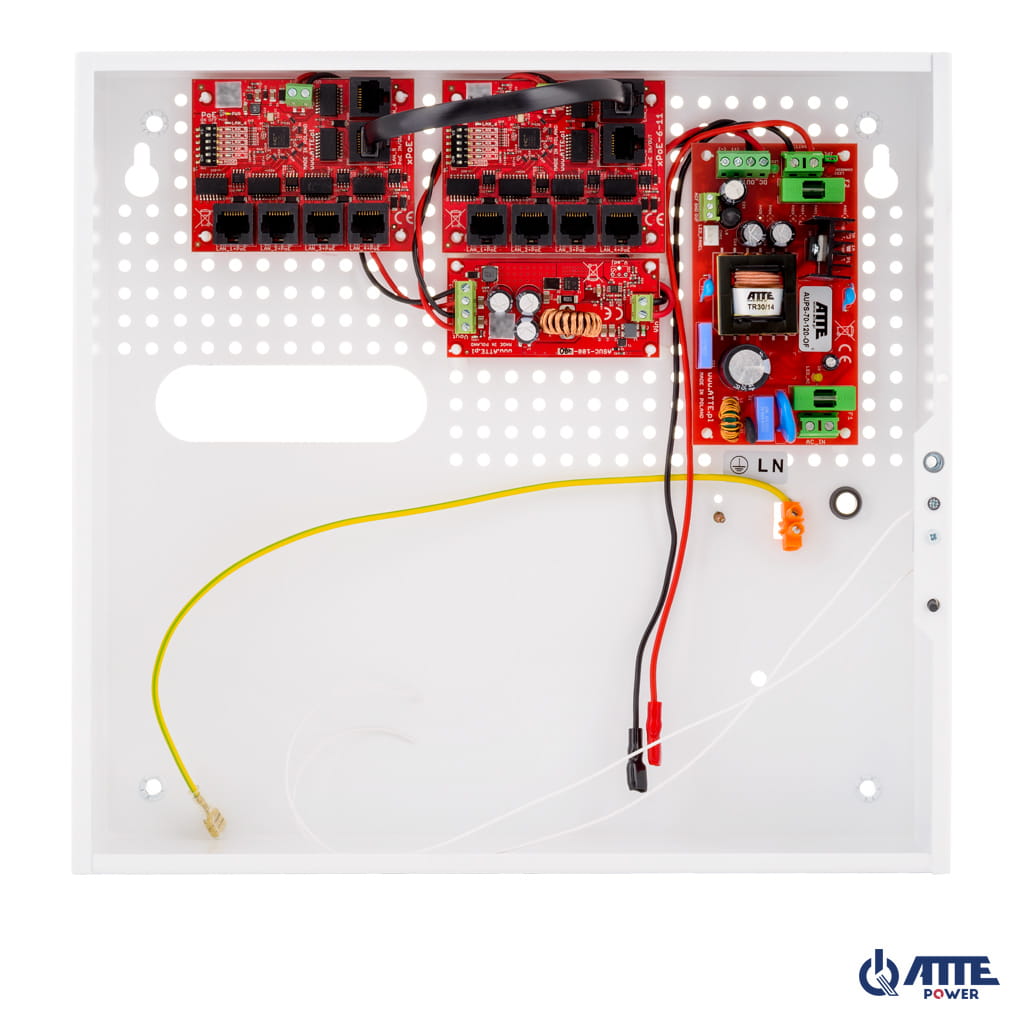

Kit PoE secouru pour 9 caméras IP, dans boîtier intérieur ABOX-F (1x Batterie 18Ah), alimentation 72 W, switch PoE 10 ports 10/100 Mb/s (9 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.
Fast Ethernet 10/100 Mb/sDébit réseau
Coffret intérieurType de montage
9 ports PoE, 1 port de liaison montanteNombre total de ports
Présentation
Maintenir une alimentation stable pour les équipements de sécurité
Kit PoE secouru pour 9 caméras IP, dans boîtier intérieur ABOX-F (1x Batterie 18Ah), alimentation 72 W, switch PoE 10 ports 10/100 Mb/s (9 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.
Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.

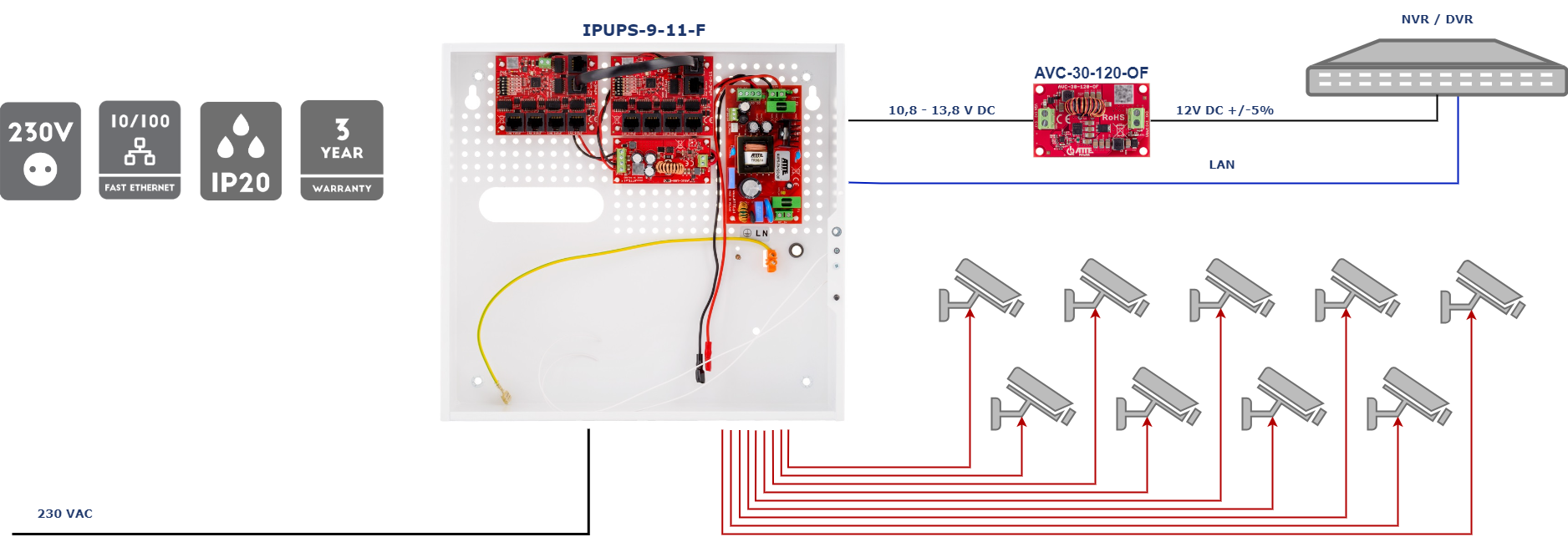

Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques
Caractéristiques du IPUPS-9-11-F
| Nombre total de ports | 9 ports PoE, 1 port de liaison montante |
|---|---|
| Sortie PoE | LAN 1 ... LAN 5 PoE passif |
| Entrée/sortie PoE | LAN 5 PoE passif |
| Ports LAN 10/100 Mb/s | Réseau local 1 ... Réseau local 6 |
| Ports LAN longue portée | LAN 1 ... LAN 4 - Portée 10 Mb/s jusqu'à 280 m |
| Ports LAN + sortie PoE 10/100 Mb/s | Réseau local 1 ... Réseau local 5 |
| Tension d'entrée | 190 ... 260 VCA, 50 Hz |
| Tension PoE de sortie | 48 VCC +/- 2% |
| Puissance de sortie maximale du port | PoE passif LAN 1 ... LAN 4 - 40 W, LAN 5 - 60 W |
| Contrôle de la puissance de sortie | Commutateur DIP PoE ON/OFF - positions 2...6 (LAN 1...LAN 5) |
| Protection contre les surtensions | Réseau local 1 ... Réseau local 6 |
| Protection contre les surcharges | LAN 1 ... LAN 4 protection contre les surcharges 0,75 A LAN 5 protection contre les surcharges 1,25 A |
| Puissance de sortie continue | 72 W |
| Type d'alimentation | SMPS tamponné |
| Protection d'entrée d'alimentation | Fusible à fusion lente de 3,15 A |
| Protection de sortie d'alimentation | Protection électronique contre les surcharges à 9 A |
| Protection thermique de l'alimentation | TSD 130°C - nécessite un redémarrage de l'alimentation |
| Efficacité | 90 % à 60 W |
| Protection des circuits de batterie | Coupure batterie pour tension inférieure à 10,8 V, fusible 6,3 A |
| Démarrage en cas de manque de courant alternatif | Bouton DÉMARRER |
| Courant de charge de la batterie | 1 A ou 2 A |
| Batterie | 12 V / 18 Ah Gel ou AGM |
| Indication de la tension secteur | LED_AC (jaune) - tension secteur présente |
| Indication de tension de sortie | LED 1 (verte) - tension de sortie présente |
| Indicateur de batterie | LED 2 (rouge) - charge de la batterie |
| Indication PoE | LED LAN 1 ... LAN 5 (rouge) - PoE présent |
| Indication de transmission | LED LAN 1 ... LAN 6 (verte) - liaison et transmission de données |
| Plage de température | -25°C ... +50°C |
| Dimensions | 320x300x90 mm |
| Poids | 2,45 kg |
| Indice IP | IP20 |

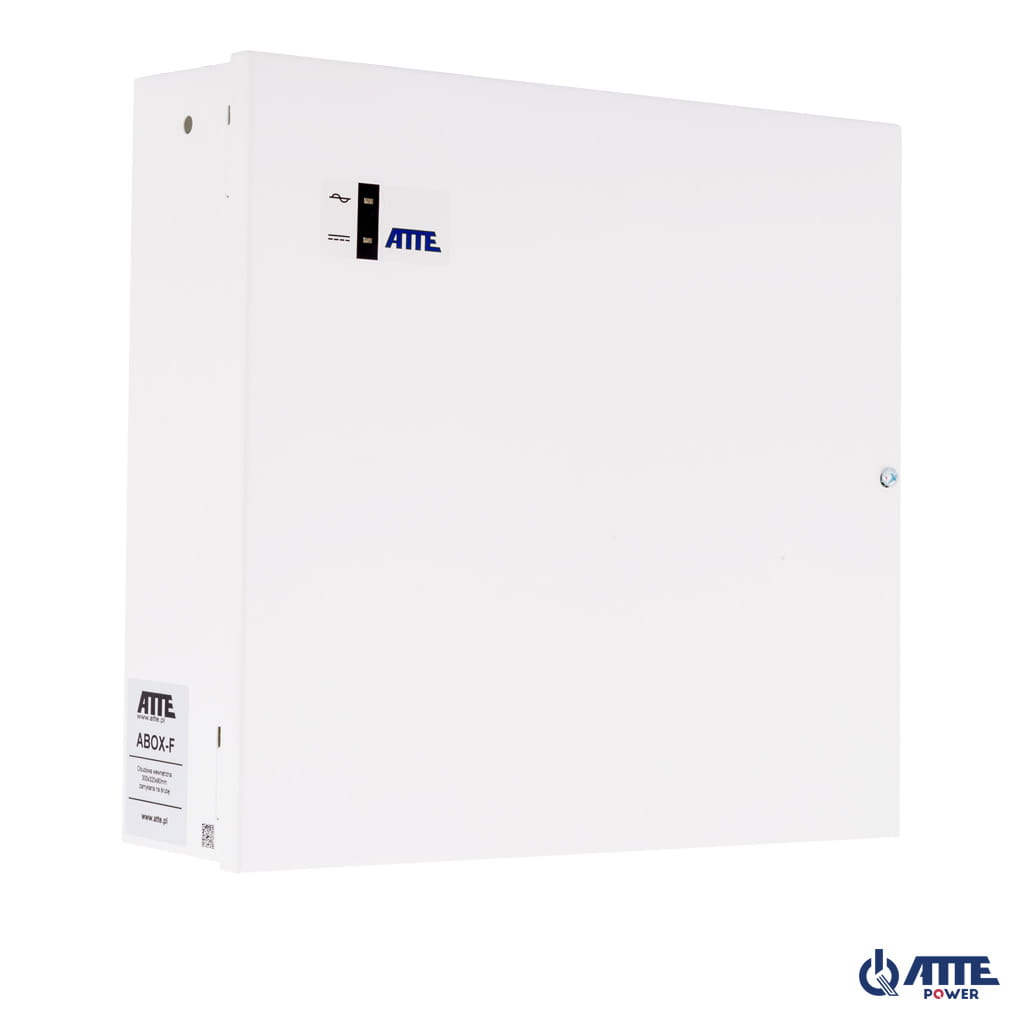

| Boîtier | ABOX-F / tôle d'acier 0,8 mm / blanc / entrées de câbles |

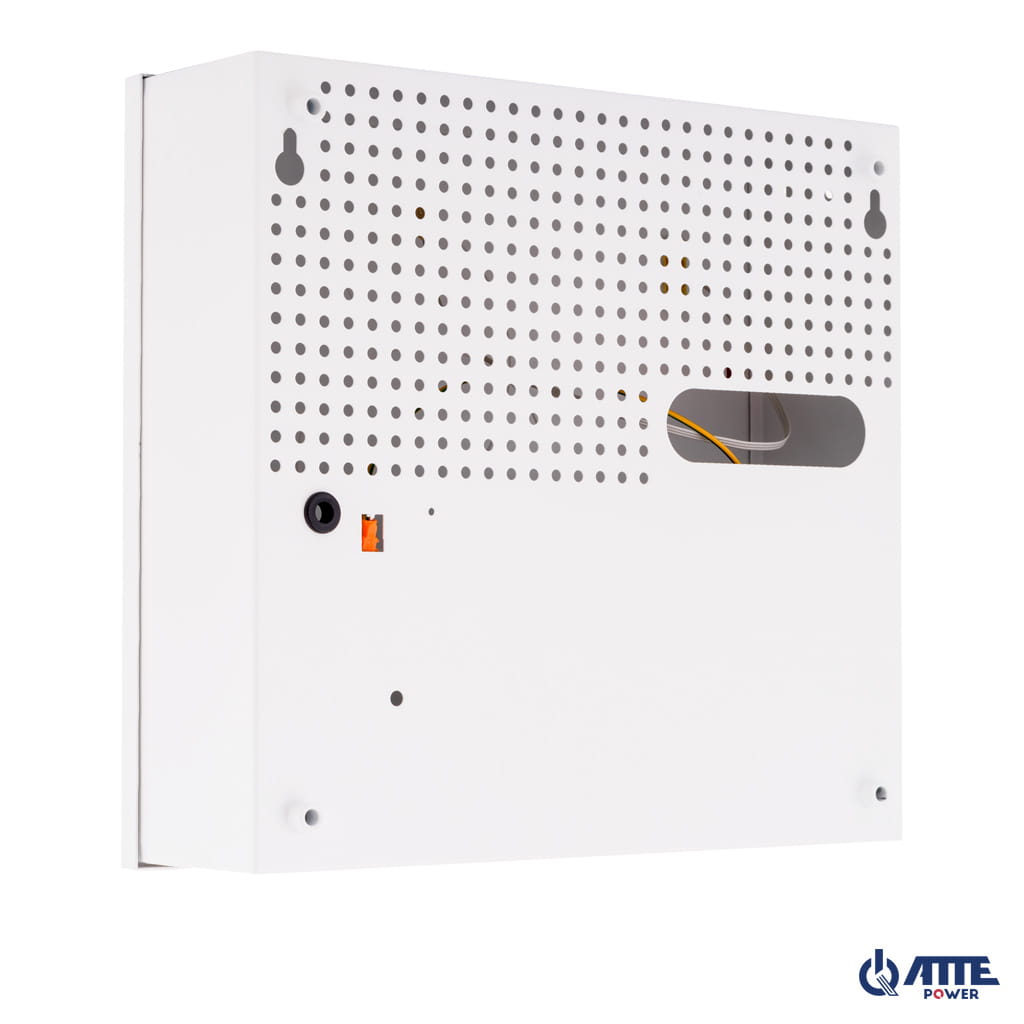

| Montage | Montage mural via des trous de montage de 6 mm |
| Code EAN | 5902143690450 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
