Module tampon pour appareils IP PoE

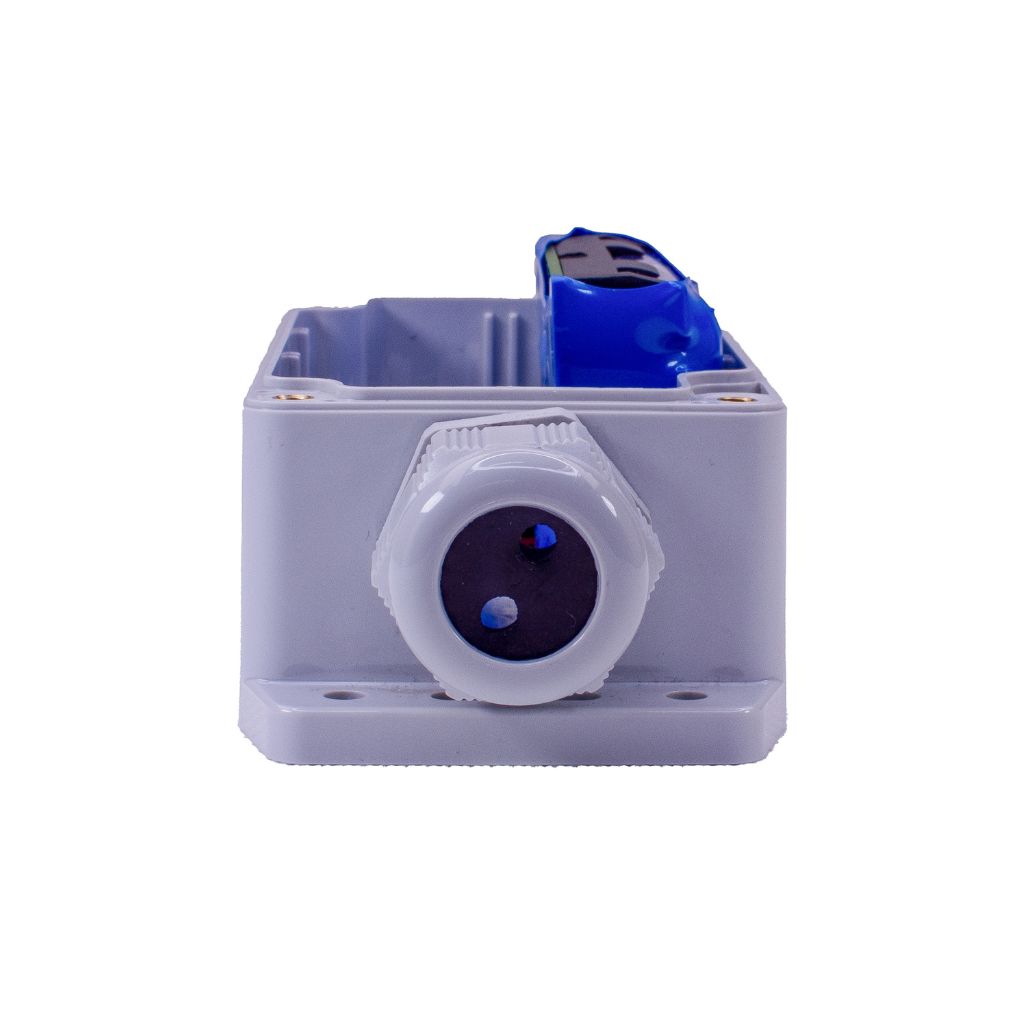

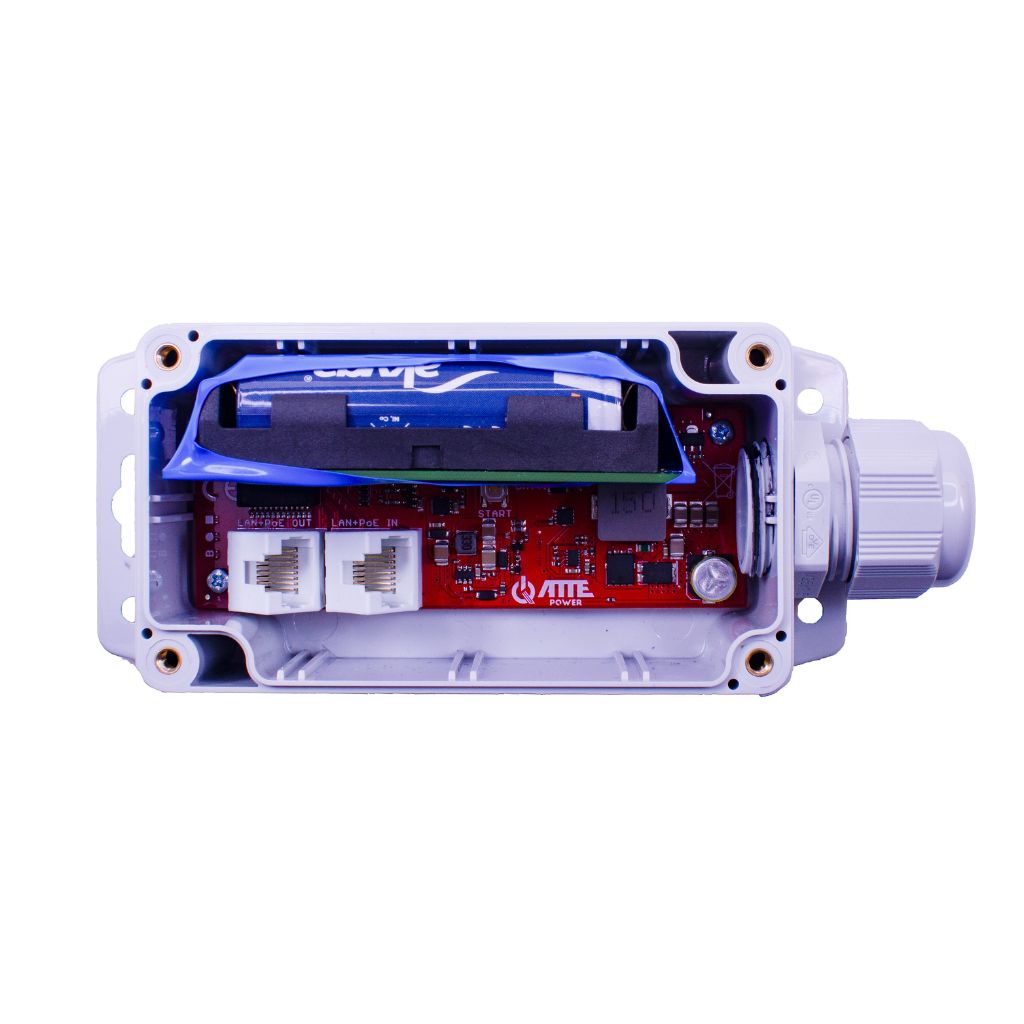

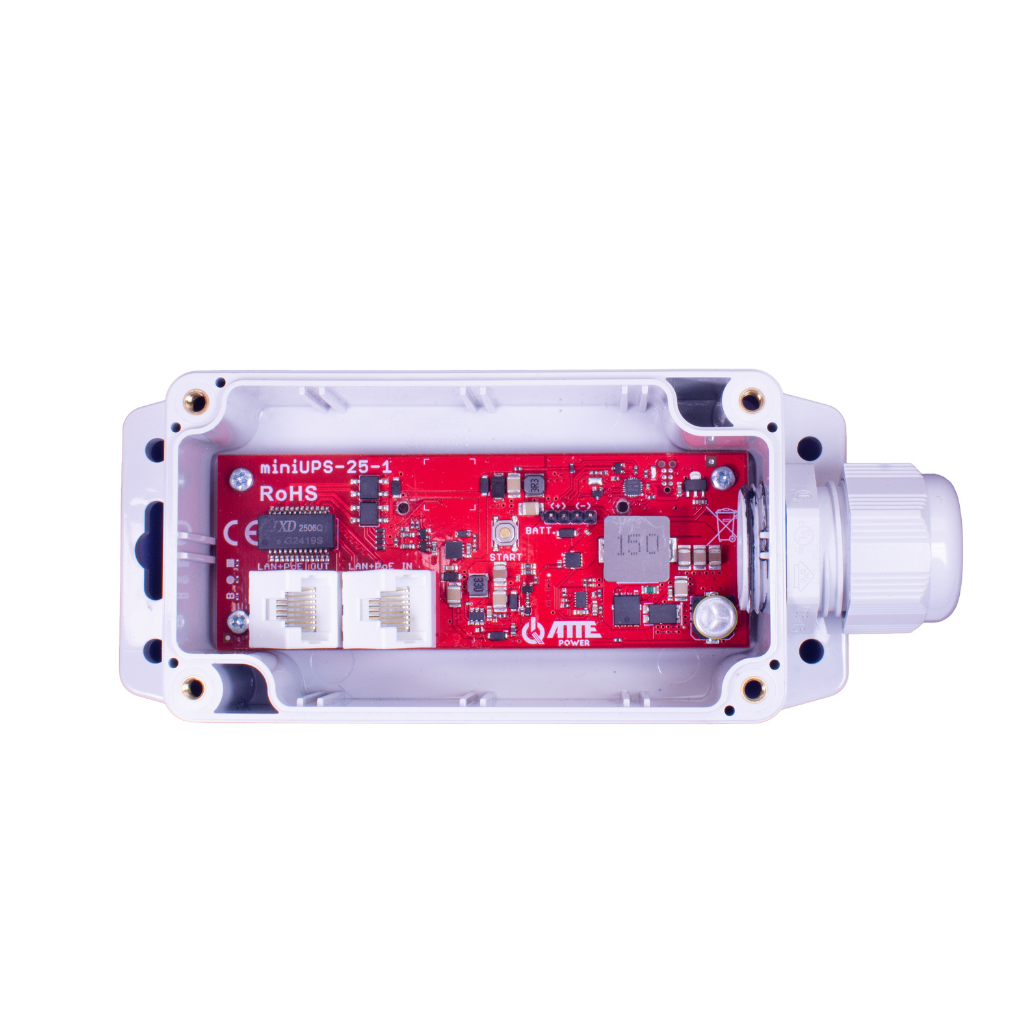

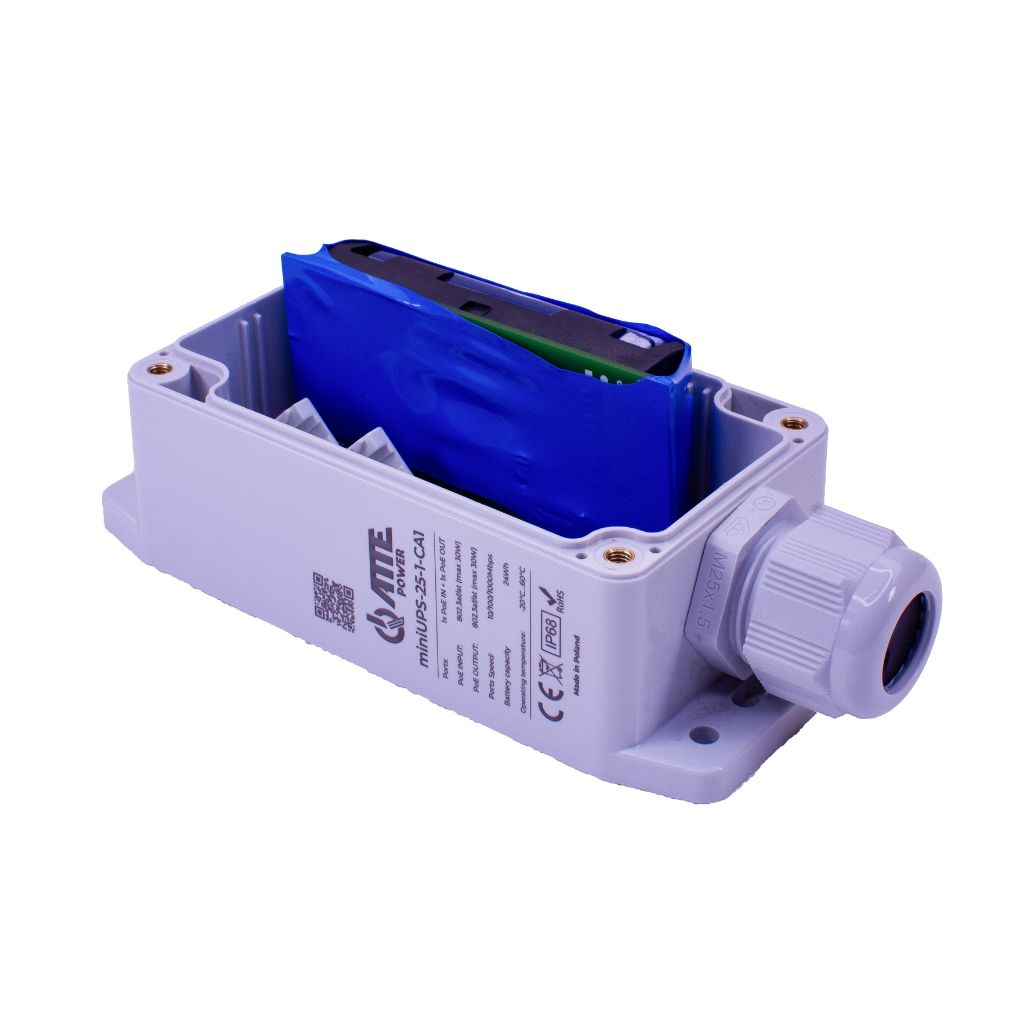

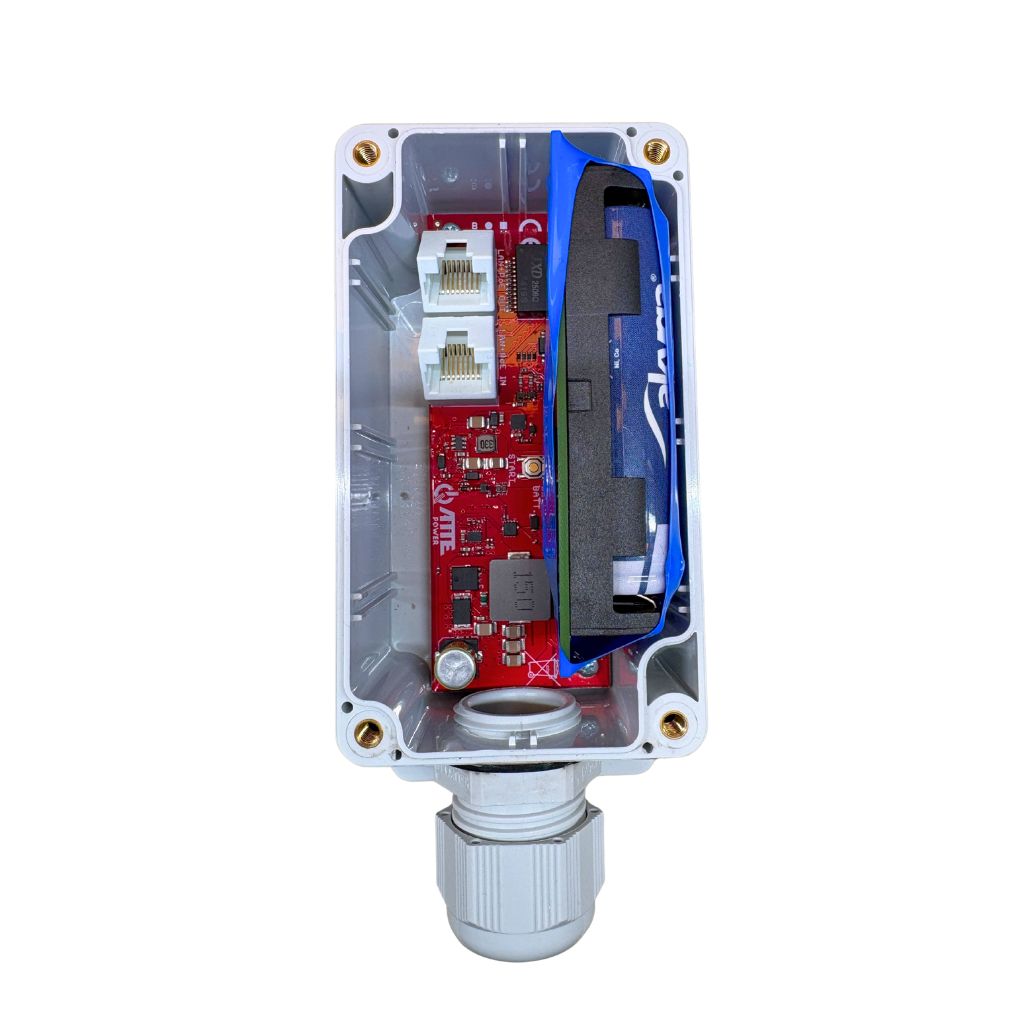

Module tampon pour appareils IP PoE, batterie 24 Wh, 2x 3,6 V 3350 mAh 18650 cellules, dans coffret extérieur ABOX-CA1.
Coffret extérieurType de montage
1 port PoE d'entrée, 1 port PoE de sortieNombre total de ports
LAN + entrée PoE 802.3af/at ou PoE passifEntrée PoE
Présentation
Maintenir une alimentation stable pour les équipements de sécurité
Module tampon pour appareils IP PoE, batterie 24 Wh, 2x 3,6 V 3350 mAh 18650 cellules, dans coffret extérieur ABOX-CA1.
Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

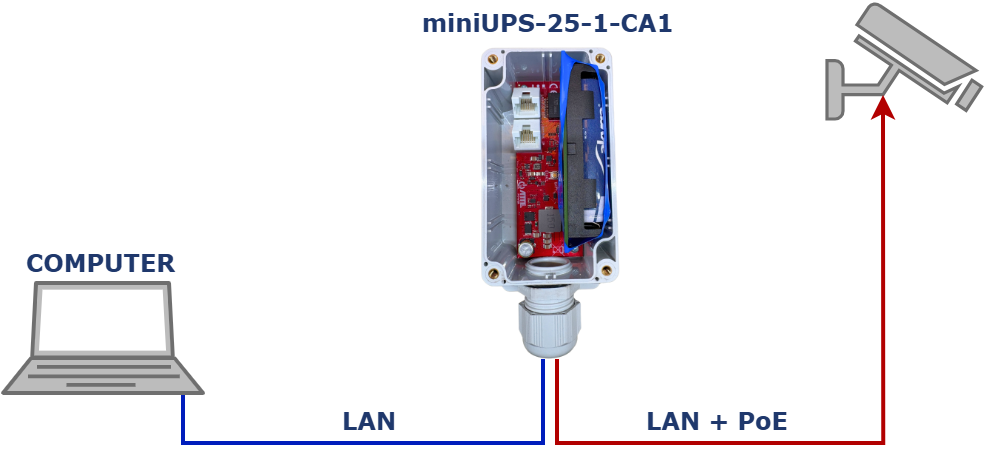

Cas 02

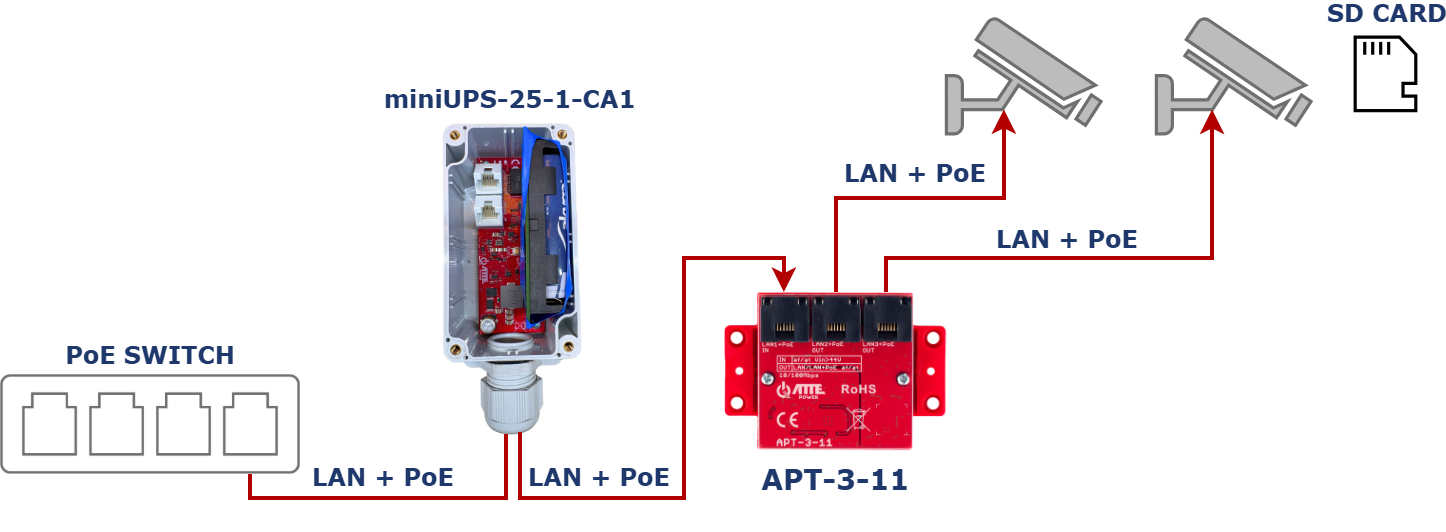

Exemple d'utilisation du miniUPS-25-1-CA1 pour fournir une alimentation de secours à deux caméras IP
Cas 03

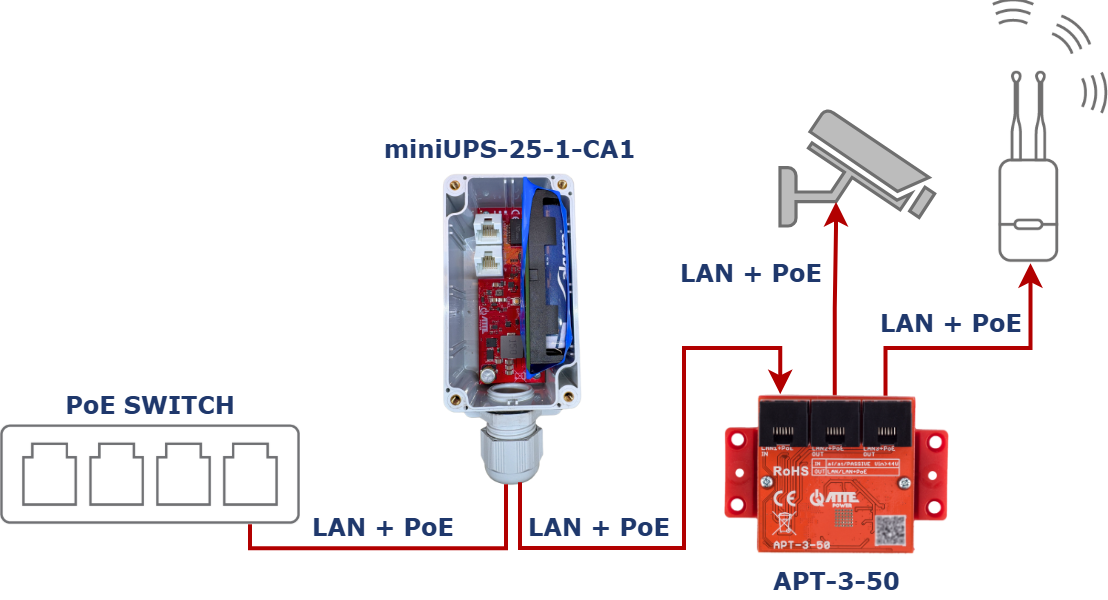

Exemple d'utilisation du miniUPS-25-1-CA1 pour fournir une alimentation de secours à une caméra IP et à un point d'accès
Avant installation
Les contrôles utiles avant la mise en service
- Pour permettre l'enregistrement pendant une coupure de courant, la caméra IP doit avoir une carte mémoire interne installée.
- La batterie peut être déconnectée et les cellules peuvent être facilement remplacées.
- Il est recommandé de connecter une seule caméra IP PoE ; cependant, plusieurs appareils peuvent être connectés via des rallonges (par exemple ATP-3-11). Dans de tels cas, l'alimentation de la batterie est partagée, ce qui réduit considérablement le temps de sauvegarde.
- Les ports du miniUPS-25-1-CA1 fonctionnent en mode pass-through. Cela signifie que si le commutateur PoE et l'appareil alimenté prennent en charge la norme 802.3bt (60 W), le miniUPS sera en mesure de fournir la totalité des 60 W à l'appareil. Il convient d'être prudent, car une consommation d'énergie aussi élevée peut endommager l'appareil. Il est recommandé d'utiliser le miniUPS avec des appareils conformes aux normes 802.3af/at.
Données techniques
Caractéristiques du miniUPS-25-1-CA1
| Nombre total de ports | 1 port PoE d'entrée, 1 port PoE de sortie |
|---|---|
| Entrée PoE | LAN + entrée PoE 802.3af/at ou PoE passif |
| Sortie PoE | LAN + sortie PoE 802.3af/at ou PoE passif |
| Ports LAN + sortie PoE 1000 Mb/s | LAN + sortie PoE |
| Tension d'entrée | 44 ... 58 V |
| Tension PoE de sortie | Vout = Vin en fonctionnement normal, et Vout = 42 V lorsque l'appareil passe en mode batterie de secours |
| Puissance de sortie maximale du port | 30 W |
| Consommation d'énergie | 0,25 W |
| Protection contre les surtensions | LAN + entrée PoE, LAN + sortie PoE |
| Protection contre les surcharges | Protection contre les surcharges à 0,8 A (en fonctionnement sur batterie) |
| Protection des circuits de batterie | Protection contre la décharge de la batterie |
| Démarrage en cas de manque de puissance d'entrée | Bouton DÉMARRER |
| Nombre de piles | 1 |
| Batterie | 24 Wh, 2 x LiFePO4 18650 3,6 V 3350 mAh |
| Indicateur de batterie | LED rouge (clignotante) – l'appareil fonctionne sur batterie |
| Indicateur de puissance | LED rouge (fixe) - alimentation présente |
| Plage de température | -25°C...+65°C |
| Dimensions | 165x65x55 mm |
| Poids | 0,33kg |
| Indice IP | IP68 |
| Boîtier | ABOX-CA1 / plastique / gris clair |
| Presse-étoupes | Presse-étoupe M25 avec deux trous de diamètre 6 mm |
| Montage | Montage mural ou sur poteau à l'aide d'un adaptateur ADD-PMACA1 dédié |
| Code EAN | 5902143691884 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
