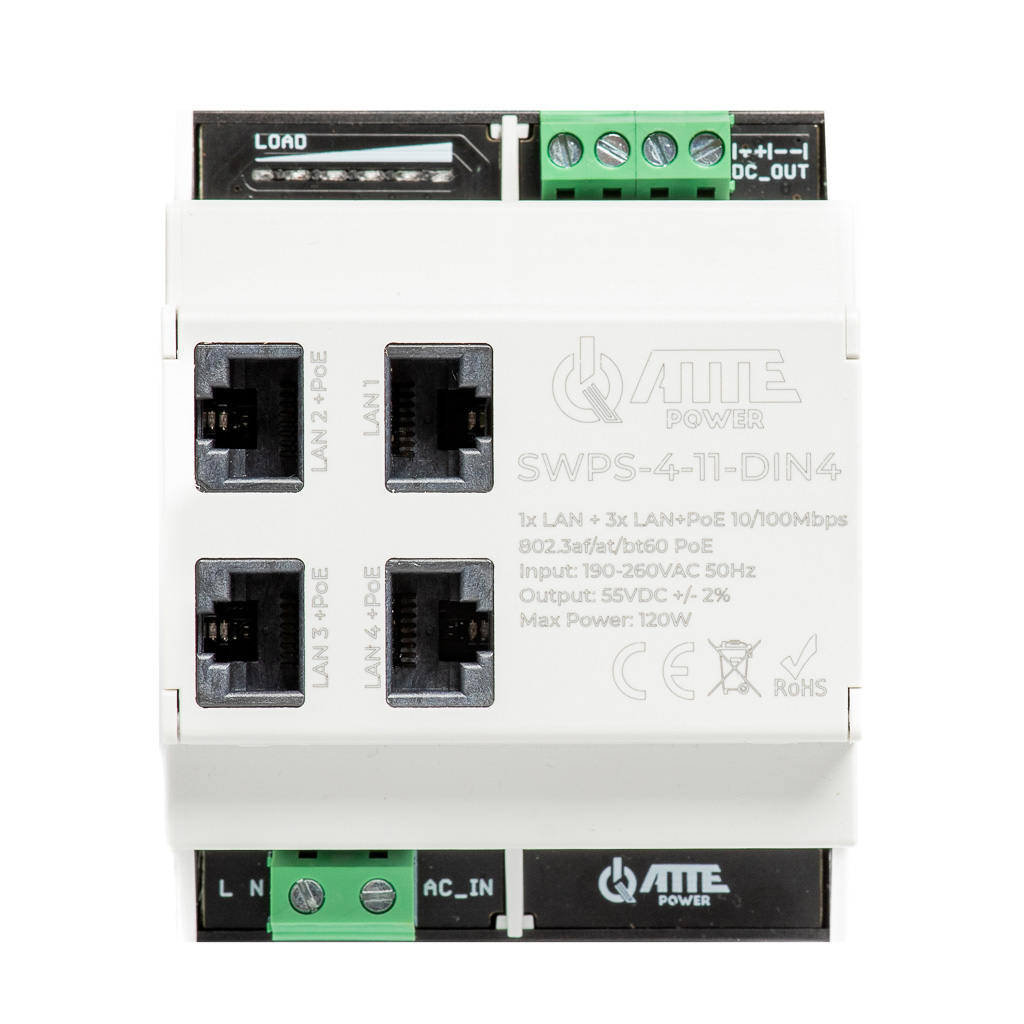

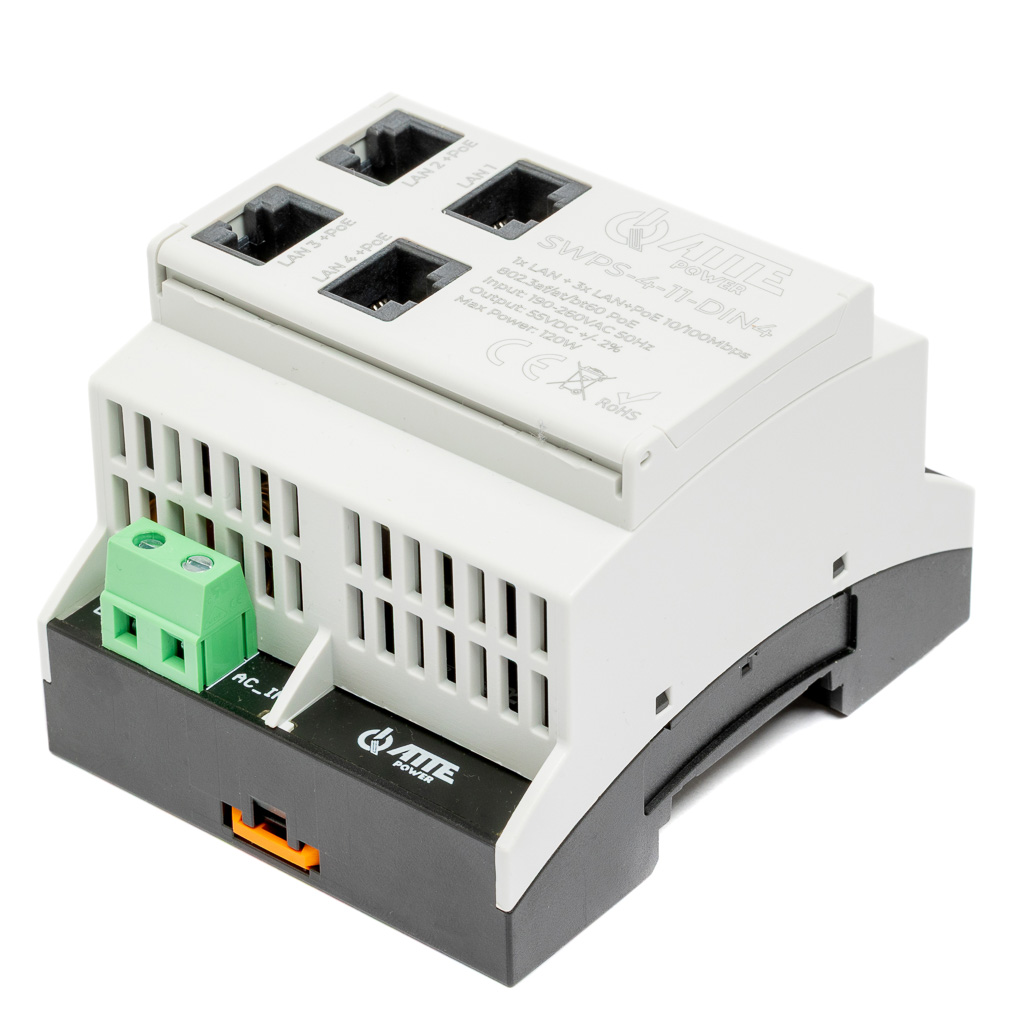

Switch PoE 4 ports 10/100 Mb/s avec alimentation intégrée

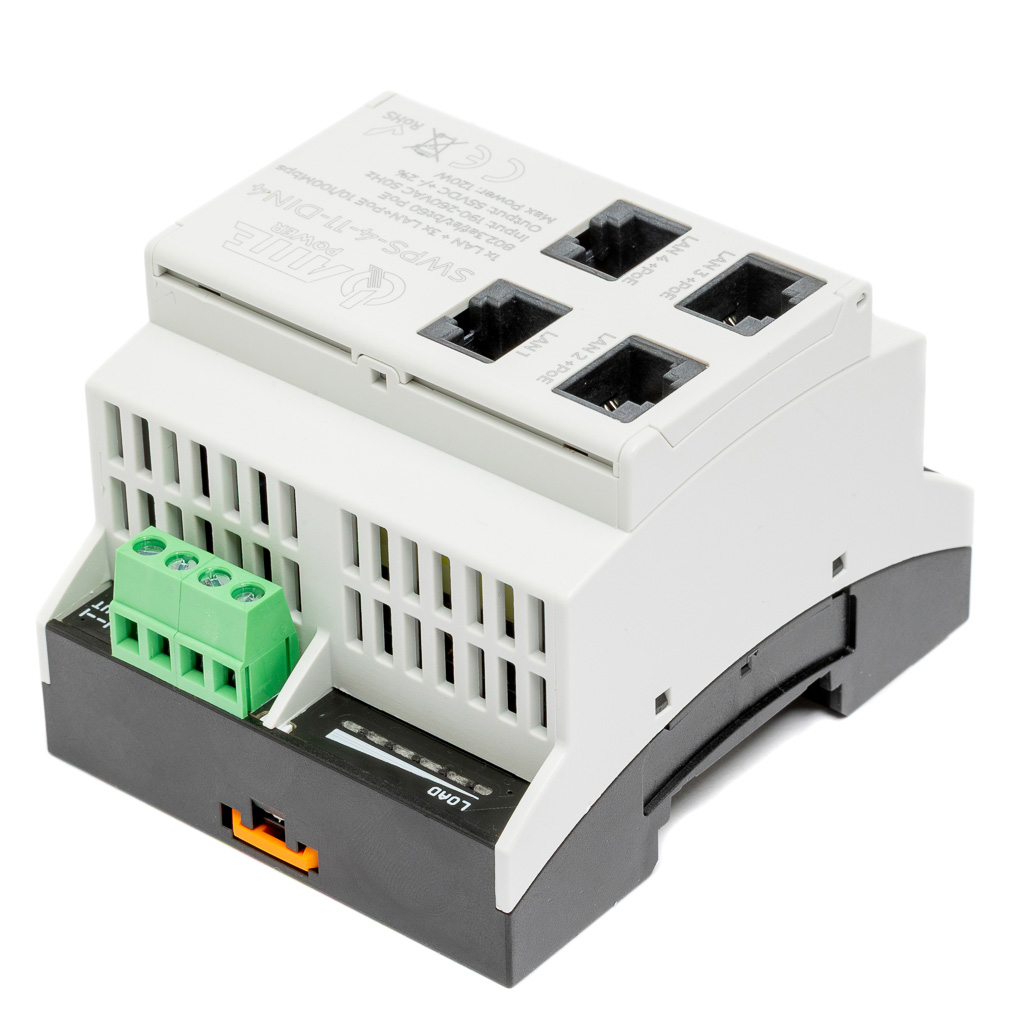

Switch PoE 4 ports 10/100 Mb/s avec alimentation intégrée,1x LAN + 3x LAN+PoE, PoE 802.3af/at/bt60, Vin 230 VAC, Vout 55 VDC, Pout 120 W, en boîtier DIN4 pour montage sur rail TH35, avec indicateur de charge.
Fast Ethernet 10/100 Mb/sDébit réseau
802.3af/at/btCompatibilité PoE

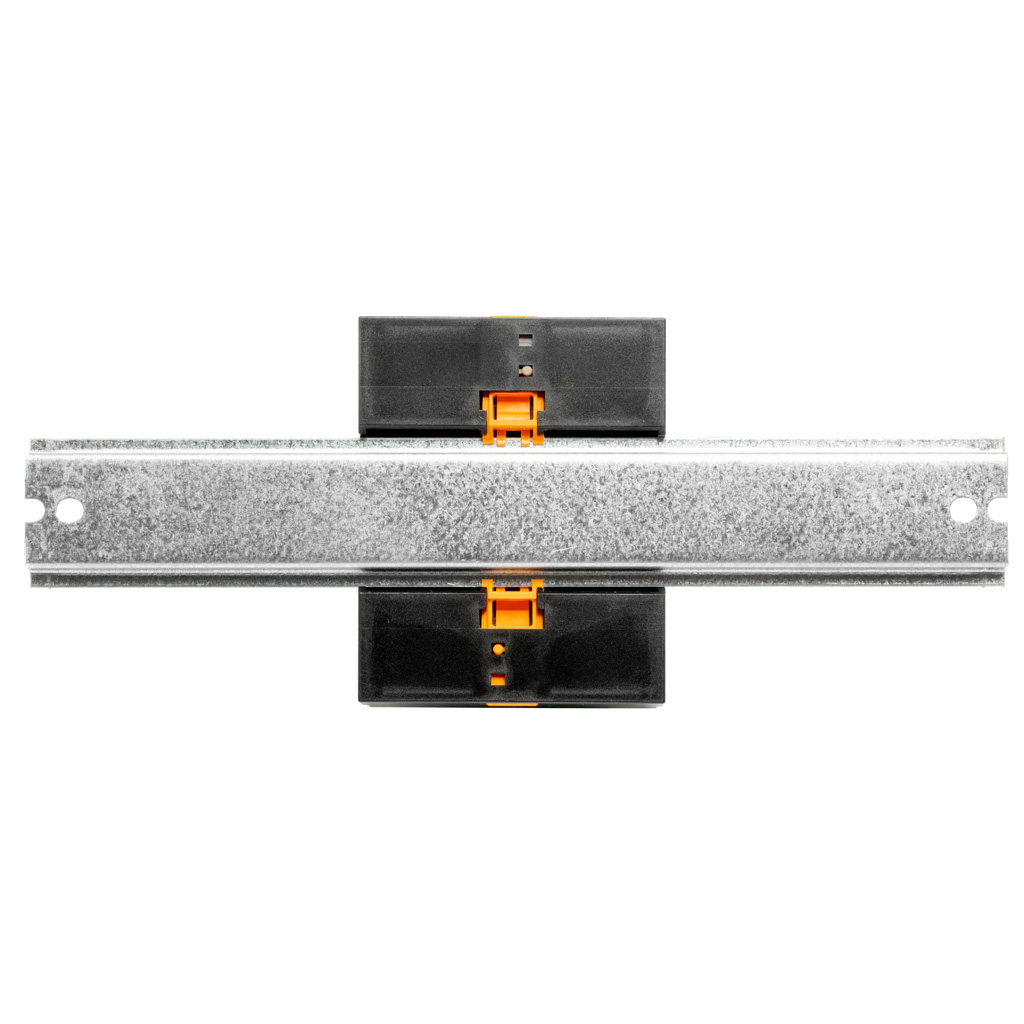

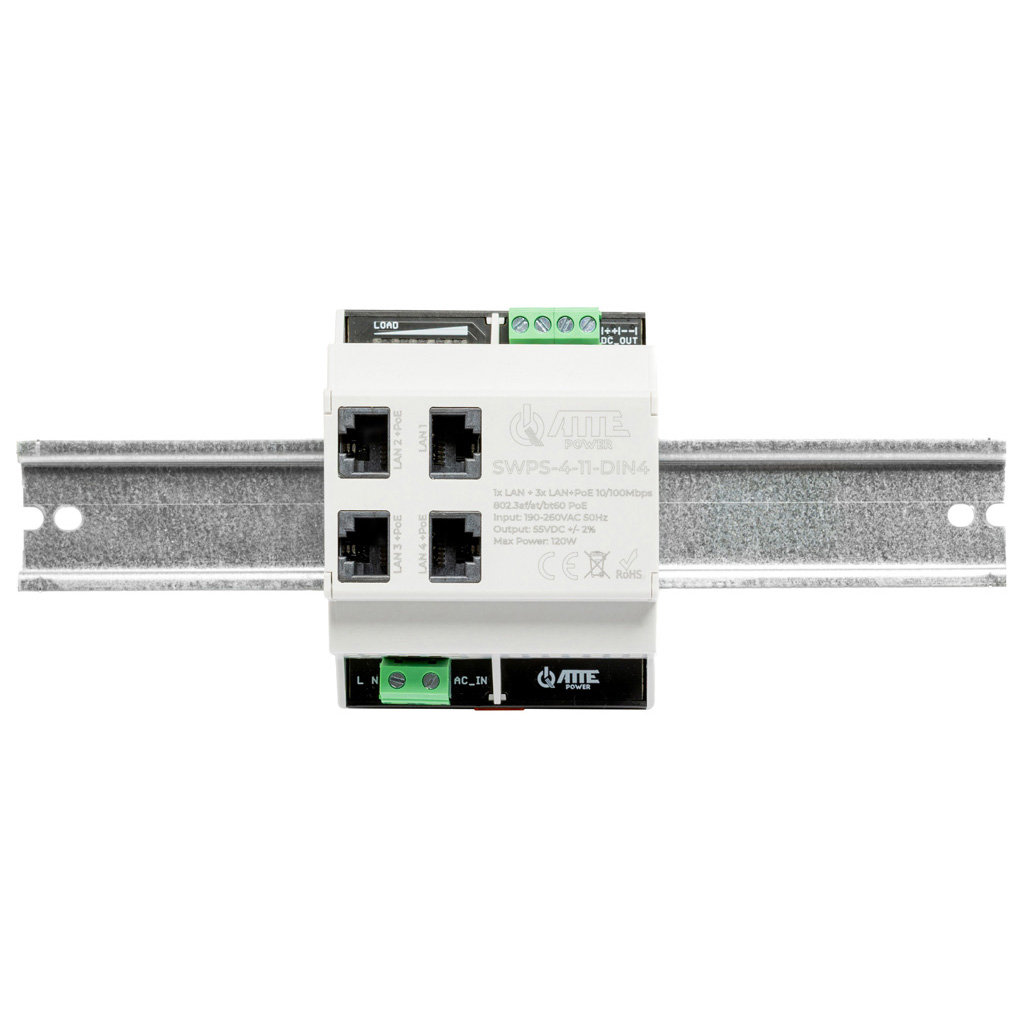

Rail DIN / TH35Type de montage
Présentation
Centraliser le réseau et l’alimentation PoE
Switch PoE 4 ports 10/100 Mb/s avec alimentation intégrée,1x LAN + 3x LAN+PoE, PoE 802.3af/at/bt60, Vin 230 VAC, Vout 55 VDC, Pout 120 W, en boîtier DIN4 pour montage sur rail TH35, avec indicateur de charge.
Solution prête à intégrer pour centraliser le réseau et l’alimentation de plusieurs équipements IP.
Exemples d’application
Voir les architectures possibles

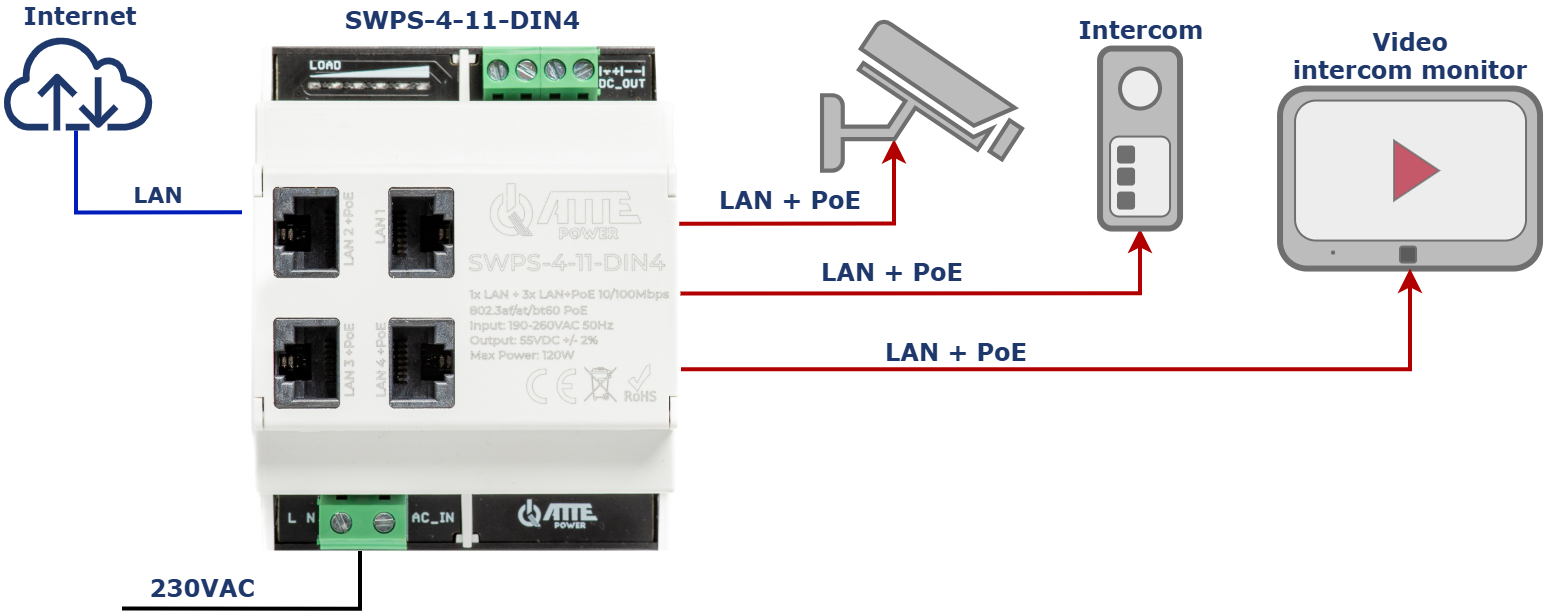

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

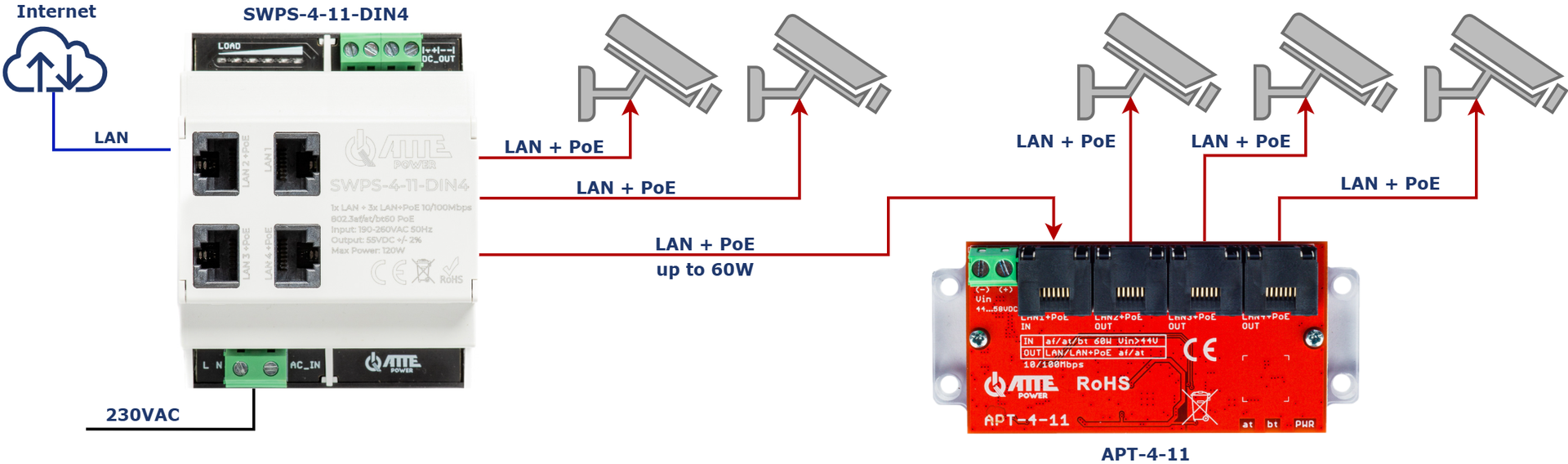

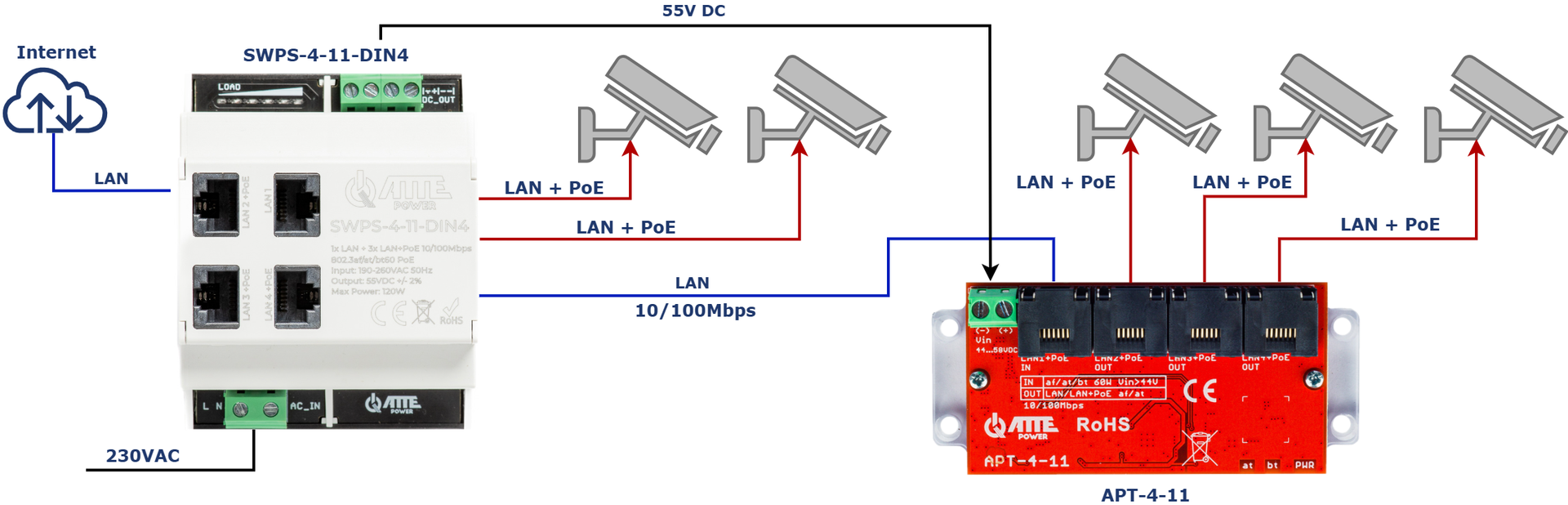

Exemple d'utilisation de SWPS-4-11-DIN4 et APT-4-11 pour alimenter 5 caméras IP PoE (APT-4-11 alimenté par PoE)
Cas 03
Exemple d'utilisation de SWPS-4-11-DIN4 et APT-4-11 pour alimenter 5 caméras IP PoE (APT-4-11 alimenté par un connecteur à vis)
Cas 04

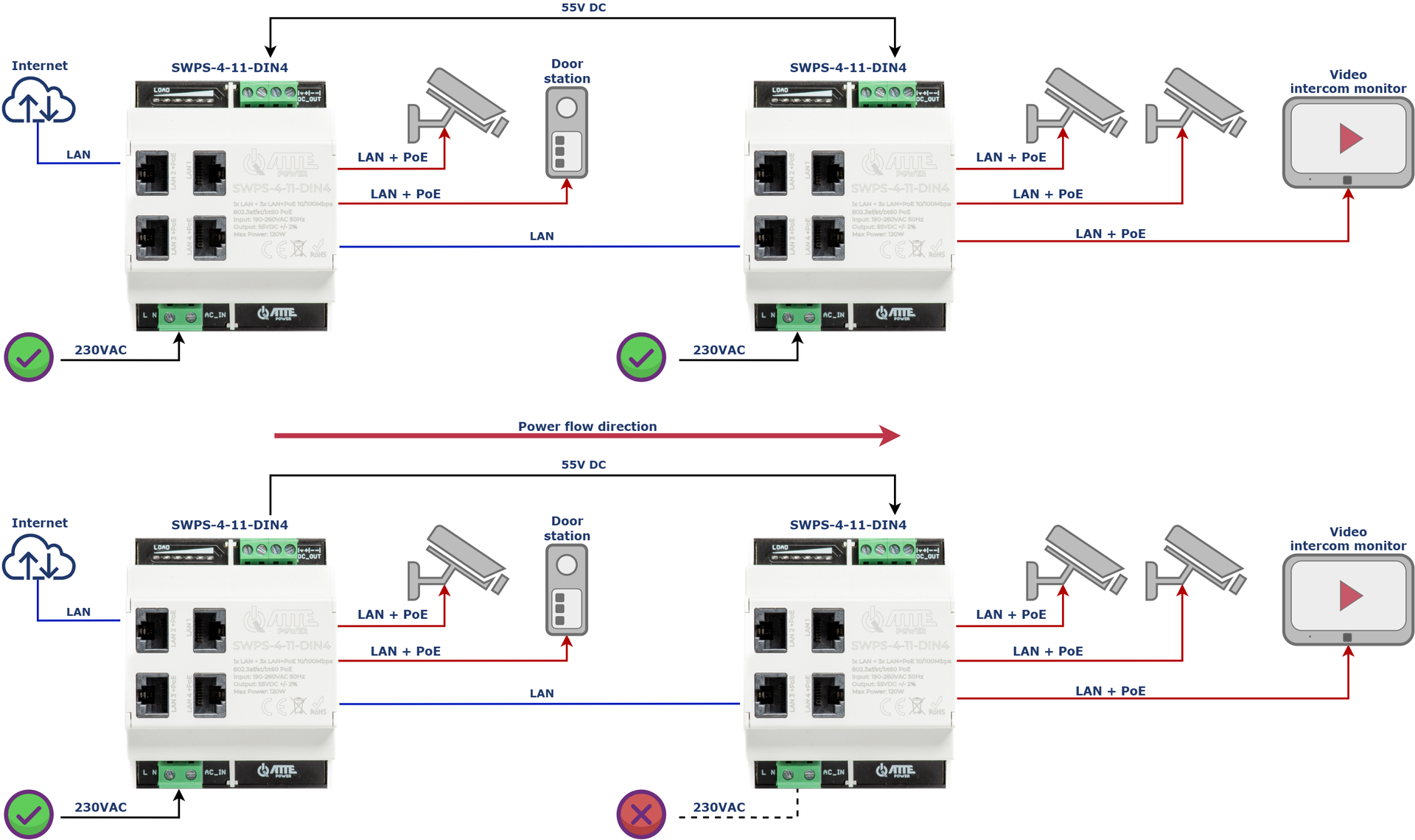

Exemple d'application d'alimentation redondante dans le SWPS-4-11-DIN
Cas 05

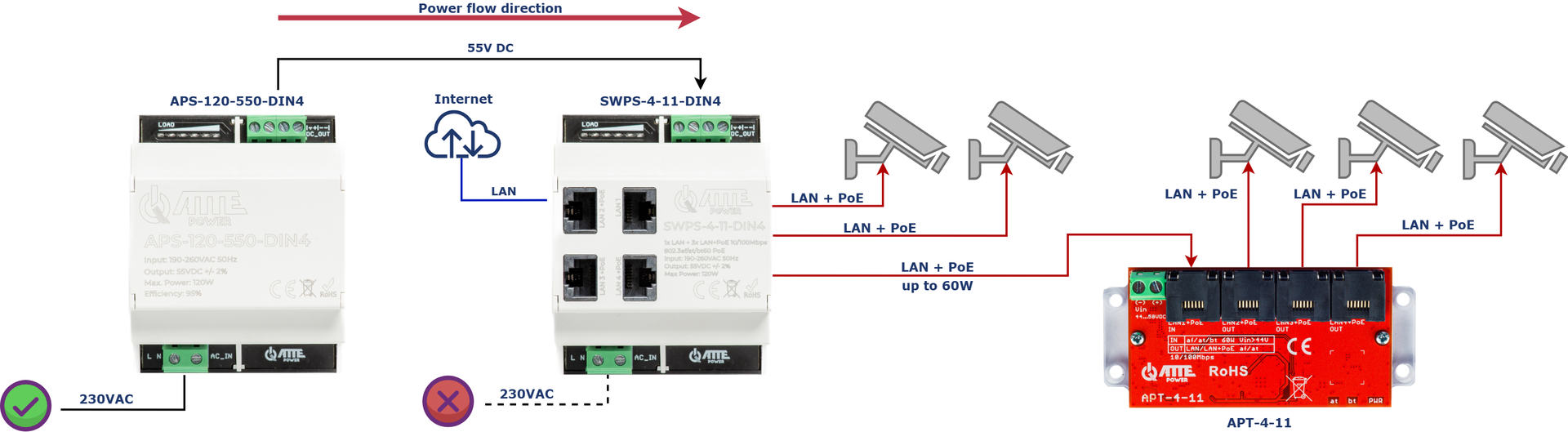

Exemple d'utilisation de SWPS-4-11-DIN4 et APT-4-11 pour alimenter 5 caméras IP PoE, avec une alimentation supplémentaire APS-120-550-DIN4 incluse pour assurer la continuité de l'alimentation (alimentation redondante)
Avant installation
Les contrôles utiles avant la mise en service
- Si nous souhaitons utiliser une alimentation redondante pour l'appareil, il est préférable de l'alimenter à partir de phases distinctes de l'installation afin qu'en cas de panne d'une phase, l'autre puisse rester utilisée.
Données techniques
Caractéristiques du SWPS-4-11-DIN4
| Nombre total de ports | 3 ports PoE, 1 port de liaison montante, 2 bornes à vis |
|---|---|
| Sortie PoE | LAN 2 ... LAN 4 PoE 802.3af/at/bt60 |
| Ports LAN 10/100 Mb/s | Réseau local 1 ... Réseau local 4 |
| Ports LAN + sortie PoE 10/100 Mb/s | Réseau local 2 ... Réseau local 4 |
| Type d'alimentation | Alimentation à découpage |
| Tension de sortie | 55 V +/- 1%, disponible sur le connecteur DC_OUT et les ports LAN2 … LAN4 |
| Tension d'entrée | 190 ... 260 VCA, 50 Hz |
| Pouvoir | 120 W |
| Protection d'entrée d'alimentation | Fusible à fusion lente de 3,15 A |
| Protection de sortie d'alimentation | Protection contre les surcharges de l'alimentation 2,5 A |
| Protection contre les surcharges de l'alimentation | Réseau local 2… Réseau local 4 |
| Protection contre les surtensions | LAN 1… LAN 4, AC_IN, DC_OUT |
| Efficacité | 95 % à 120 W |
| Signalisation de fonctionnement | LED dans le port LAN1 (blanc) – alimentation |
| Indication PoE | LED dans le port RJ45 (rouge) – Alimentation PoE dans le port |
| Indication de transmission | LED dans le port RJ45 (vert) – liaison et transmission de données |
| Plage de température | -25 ... +65°C |
| Dimensions | 72x90x61 mm |
| Poids | 0,185kg |
| Indice IP | IP20 |
| Boîtier | DIN4 / plastique / gris, noir / Conforme à DIN 43880 |
| Montage | Sur le rail TH35 |
| Code EAN | 5902143691853 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
