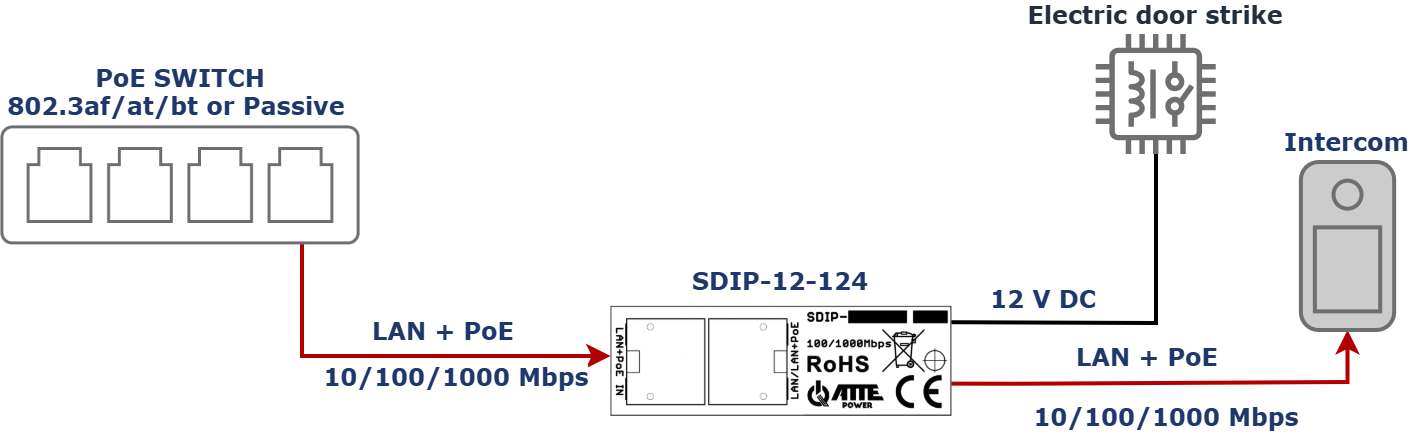

Cas 01
Convertisseurs de tension

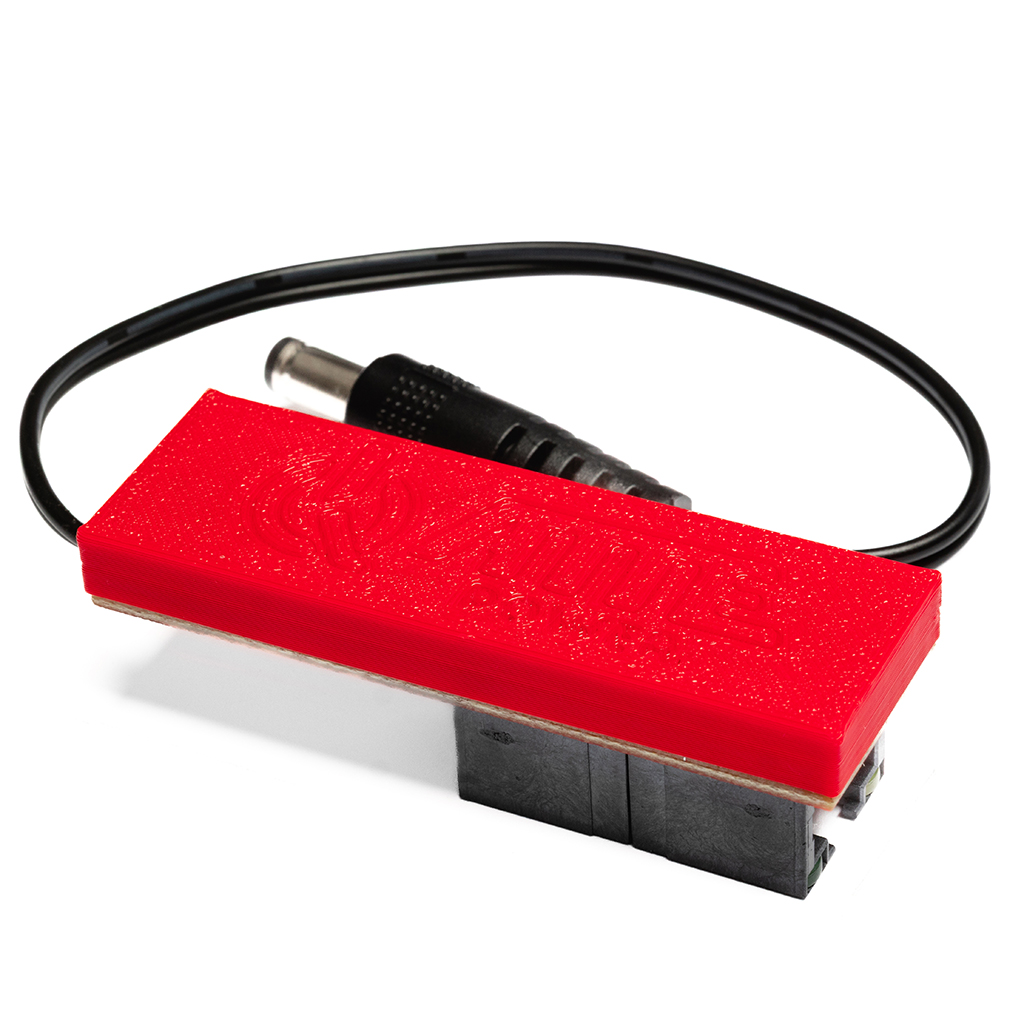

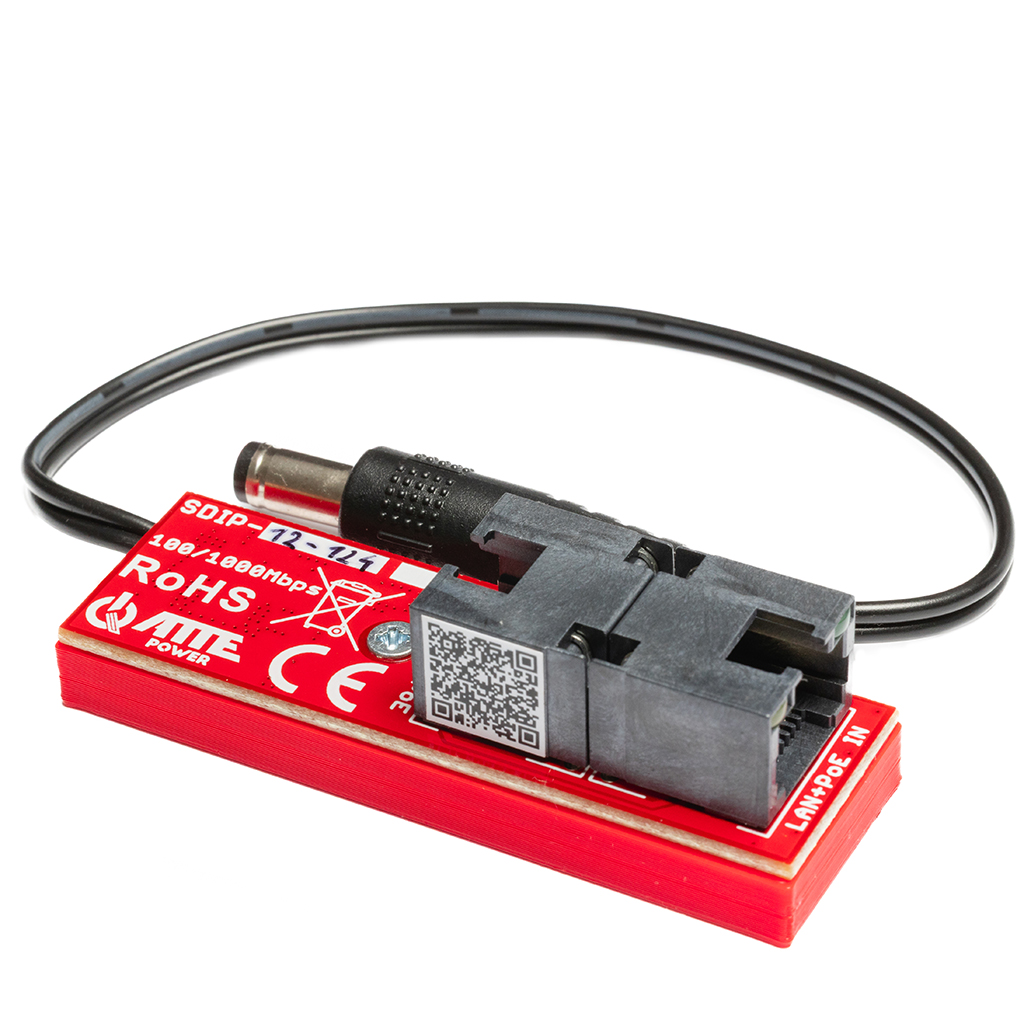

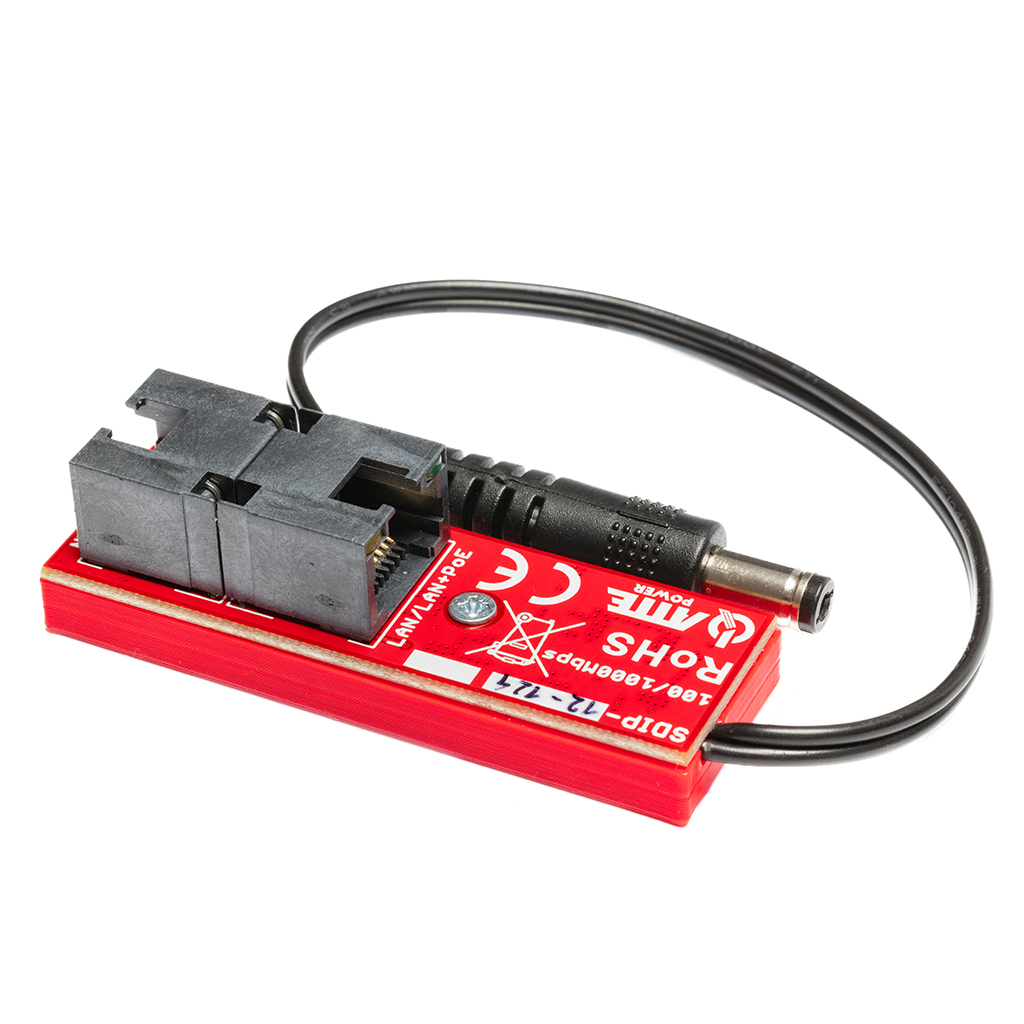

Adaptateur de tension abaisseur Gigabit PoE
Adaptateur de tension abaisseur Gigabit PoE, Vin 35...56 VDC, Vout_1 12 VDC (prise DC), Vout_2=Vin (RJ45), Iout 1 A, Pout 12 W, compatible avec les commutateurs PoE passif et 802.3af, connecteurs RJ45/RJ45 + prise DC.
802.3af/at et PoE passifCompatibilité PoE
2 ports RJ45 PoE, 1 prise DCNombre total de ports
35 ... 56 VCC (PoE)Tension d'entrée
Présentation
Adapter proprement la tension à l’équipement alimenté
Adaptateur de tension abaisseur Gigabit PoE, Vin 35...56 VDC, Vout_1 12 VDC (prise DC), Vout_2=Vin (RJ45), Iout 1 A, Pout 12 W, compatible avec les commutateurs PoE passif et 802.3af, connecteurs RJ45/RJ45 + prise DC.
Module d’adaptation de tension pour construire une alimentation cohérente et protégée.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

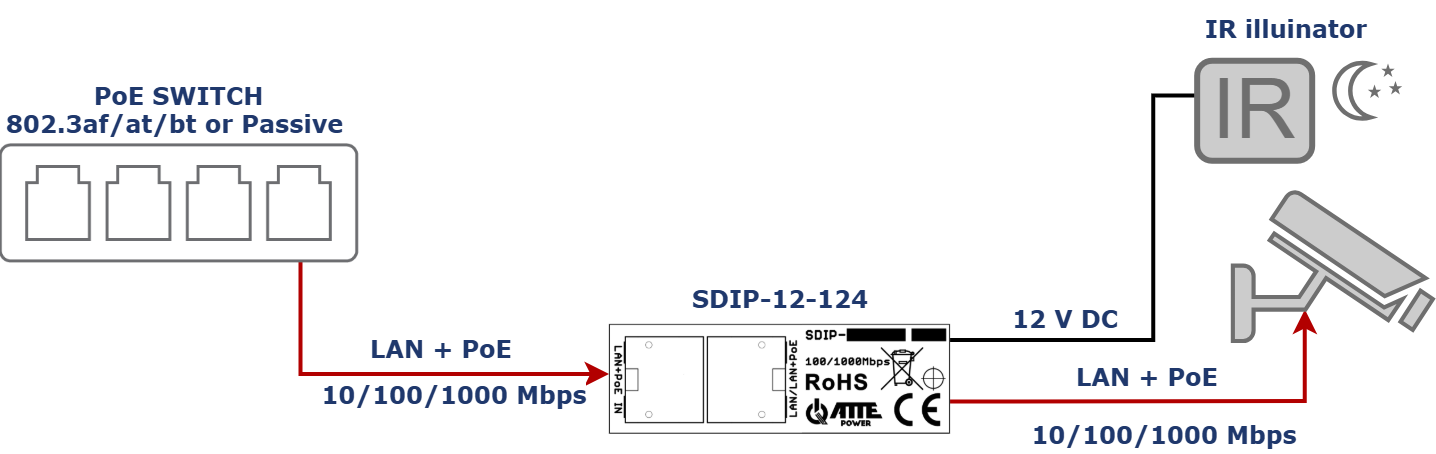

Exemple d'utilisation du SDIP-12-124 pour alimenter une caméra avec un éclairage IR supplémentaire
Avant installation
Les contrôles utiles avant la mise en service
- La puissance totale du convertisseur est de 12 W, qui est utilisée pour l'alimentation 12 V et l'alimentation PoE.
- SDIP-12-124 est une nouvelle version de l'adaptateur ASDC-12-124-HS et peut être utilisé de manière interchangeable à sa place.
Données techniques
Caractéristiques du SDIP-12-124
| Nombre total de ports | 2 ports RJ45 PoE, 1 prise DC |
|---|---|
| Tension d'entrée | 35 ... 56 VCC (PoE) |
| Tension PoE de sortie | Vout = Vin, DC_OUT 12 VCC +/-3 % |
| Protection contre les surtensions | Entrée LAN, sortie LAN, sortie DC |
| Protection contre les surcharges | DC OUT Protection contre les surcharges 2 A |
| Courant de sortie | 1 A |
| Indicateur de puissance | LED en sortie DC (rouge) - Présence alimentation DC_OUT |
| Indication PoE | LED LAN (jaune) - présence d'alimentation PoE sur le port |
| Plage de température | -25°C ... +50°C |
| Dimensions | 63x20x19 mm |
| Poids | 0,022 kg |
| Indice IP | IP20 |
| Type de boîtier | Polycarbonate |
| Code EAN | 5902143691648 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
