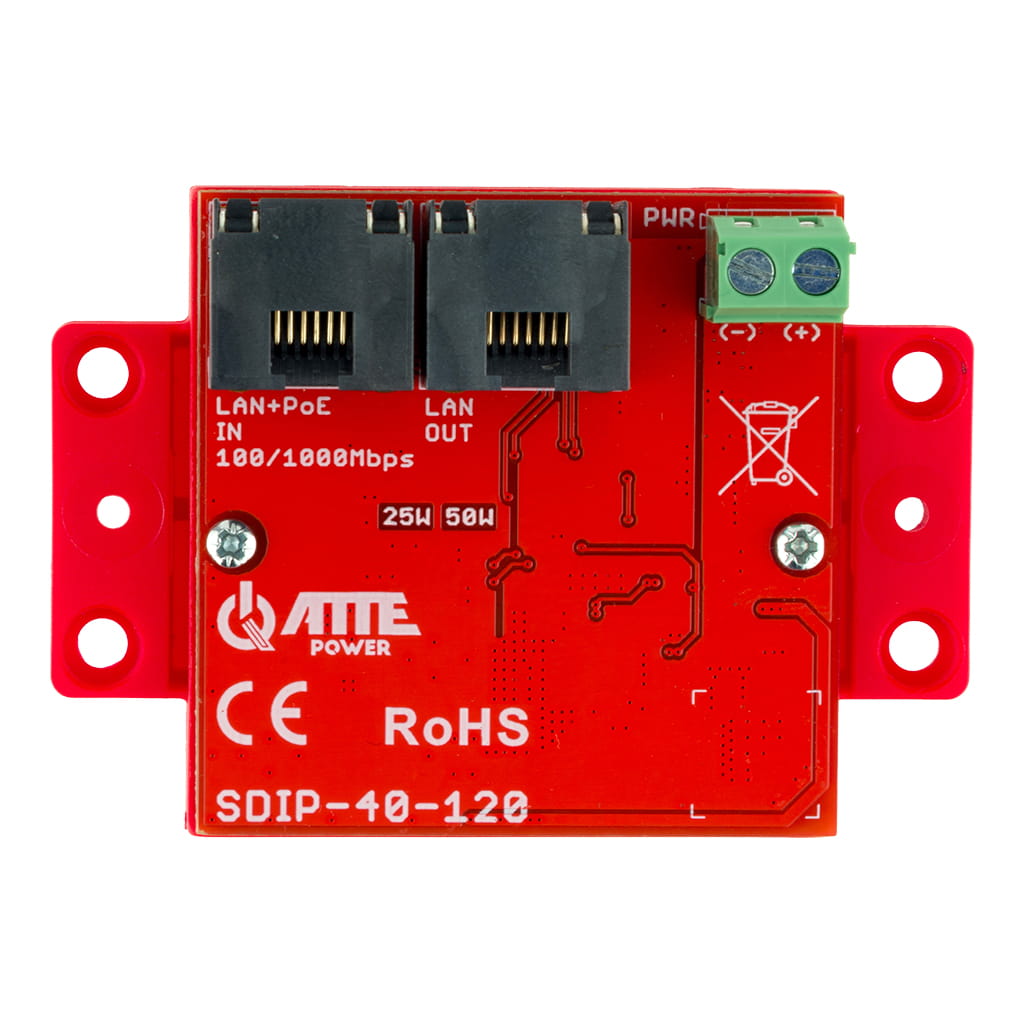

ATTE - Adaptateur de tension PoE Gigabit abaisseur pour alimenter le NVR

(0 avis)

Adaptateur de tension PoE Gigabit abaisseur pour alimenter le NVR, Vin 44...56 VDC, Vout 12 V, Pout 40 W, compatible avec PoE passif et 802.3at/bt, connecteurs RJ45/RJ45.

Module d’adaptation de tension pour construire une alimentation cohérente et protégée.

Sur devis Chiffrage personnalisé après validation de votre sélection.
  • Marque
  • Type de produit
  • Standards PoE compatibles
  • Statut de commercialisation
Nous contacter

Aucun paiement en ligne · Compatibilité vérifiée avant chiffrage

Convertisseurs de tension

Adaptateur de tension PoE Gigabit abaisseur pour alimenter le NVR

Adaptateur de tension PoE Gigabit abaisseur pour alimenter le NVR, Vin 44...56 VDC, Vout 12 V, Pout 40 W, compatible avec PoE passif et 802.3at/bt, connecteurs RJ45/RJ45.

802.3af/at et PoE passifCompatibilité PoE
2 ports RJ45, 1 borne à visNombre total de ports
44 ... 56 VCC (PoE)Tension d'entrée

Présentation

Adapter proprement la tension à l’équipement alimenté

Adaptateur de tension PoE Gigabit abaisseur pour alimenter le NVR, Vin 44...56 VDC, Vout 12 V, Pout 40 W, compatible avec PoE passif et 802.3at/bt, connecteurs RJ45/RJ45.

Module d’adaptation de tension pour construire une alimentation cohérente et protégée.

Exemples d’application

Voir les architectures possibles

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

Cas 01

Exemple d'utilisation du SDIP-40-120 pour alimenter une caméra IP avec un éclairage IR

Cas 02

Exemple d'utilisation du SDIP-40-120 pour alimenter un ouvre-porte électrique et une platine de rue sur un seul câble UTP

Cas 03

Exemple d'utilisation du SDIP-40-120 pour alimenter un NVR et un moniteur de caméra

Avant installation

Les contrôles utiles avant la mise en service

  • La puissance instantanée maximale du SDIP-40-120 est de 50 W, la puissance continue de 40 W.
  • Le convertisseur peut être utilisé de manière interchangeable pour l'adaptateur SDIP-12-121.
  • Le répartiteur n'a pas d'alimentation PoE en sortie RJ45.
  • Veuillez vous assurer que le commutateur PoE qui alimente le répartiteur dispose de l'alimentation appropriée pour les récepteurs sur le port.

Données techniques

Caractéristiques du SDIP-40-120

Nombre total de ports2 ports RJ45, 1 borne à vis
Tension d'entrée44 ... 56 VCC (PoE)
Tension PoE de sortie12 VCC +/-3%
Puissance de sortie maximale du port40 W
Protection contre les surtensionsEntrée LAN, sortie DC
Protection contre les surchargesSORTIE CC
Indicateur de puissanceLED PWR (rouge) - alimentation présente
Indication PoELED sur connecteurs LAN (jaune) - présence d'alimentation PoE sur le port
Plage de température-25°C ... +50°C
Dimensions du boîtier profondeur51x51(73)x21 mm
Poids0,032 kg
Indice IPIP20
Type de boîtierBase de montage universelle
Code EAN5902143691662
Code PKWiU26.20.40.0
Code SH8473 30
Code CN20208473 30 20

Besoin de valider cette référence ATTE ?

Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.

Faire valider mon installation

Spécifications

Standards PoE compatibles IEEE 802.3af, IEEE 802.3at, PoE passif
Marque ATTE
Type de produit Convertisseur de tension
Statut de commercialisation Actif
