Cas 01
Convertisseurs de tension

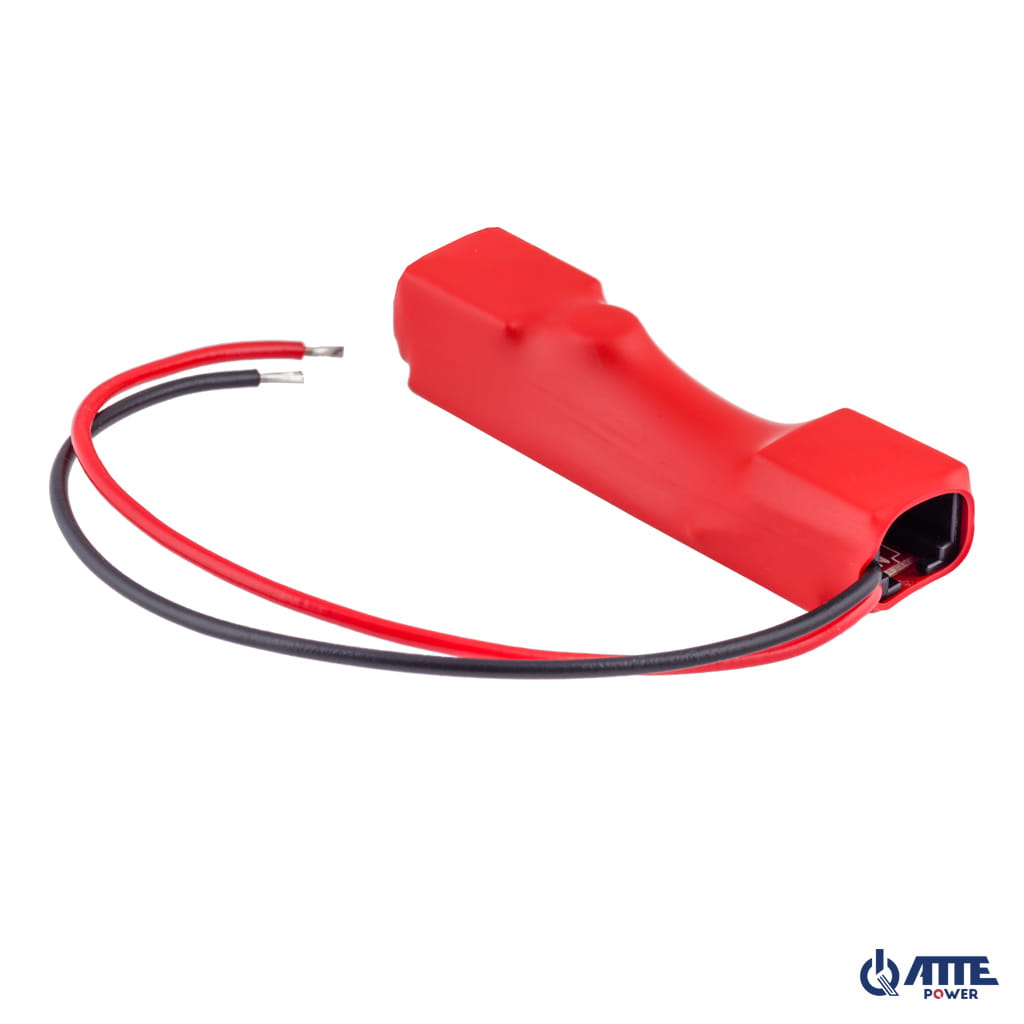

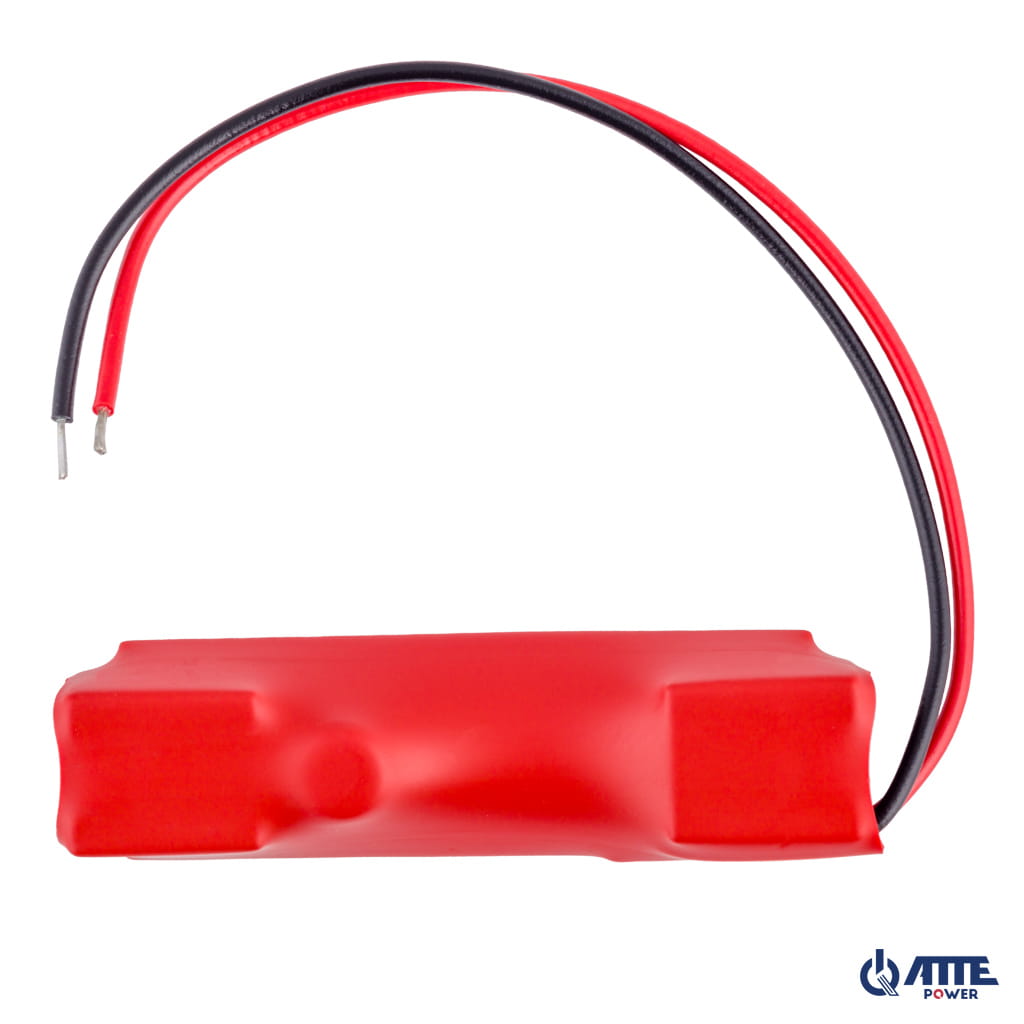

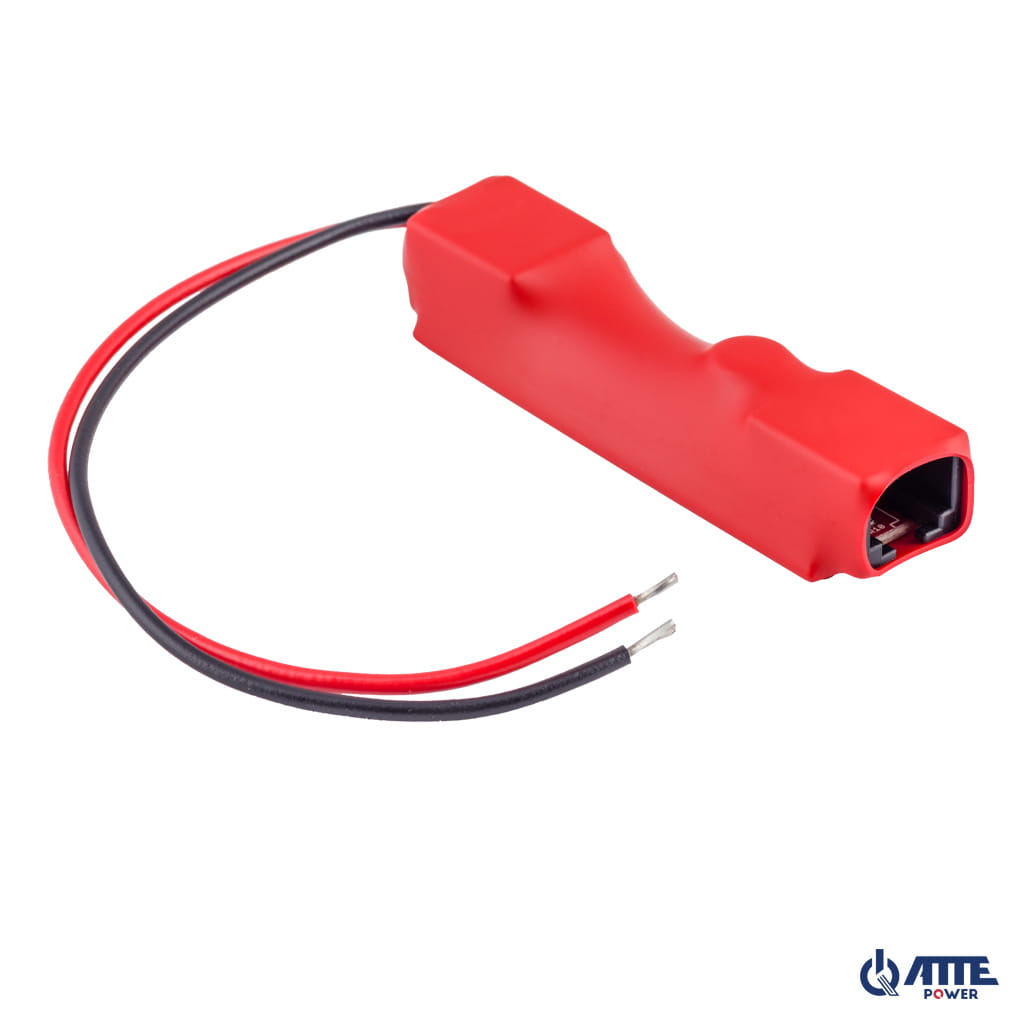

Adaptateur élévateur de tension PoE passif
Adaptateur élévateur de tension PoE passif, Vin 10...30 VDC, Vout 48 VDC, Pout 15 W, connecteurs RJ45/RJ45 + câbles (alimentation par câbles).
PoE passifCompatibilité PoE
10 ... 30 VCC (câble)Tension d'entrée
48 VCC +/- 2%Tension PoE de sortie
Présentation
Adapter proprement la tension à l’équipement alimenté
Adaptateur élévateur de tension PoE passif, Vin 10...30 VDC, Vout 48 VDC, Pout 15 W, connecteurs RJ45/RJ45 + câbles (alimentation par câbles).
Module d’adaptation de tension pour construire une alimentation cohérente et protégée.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

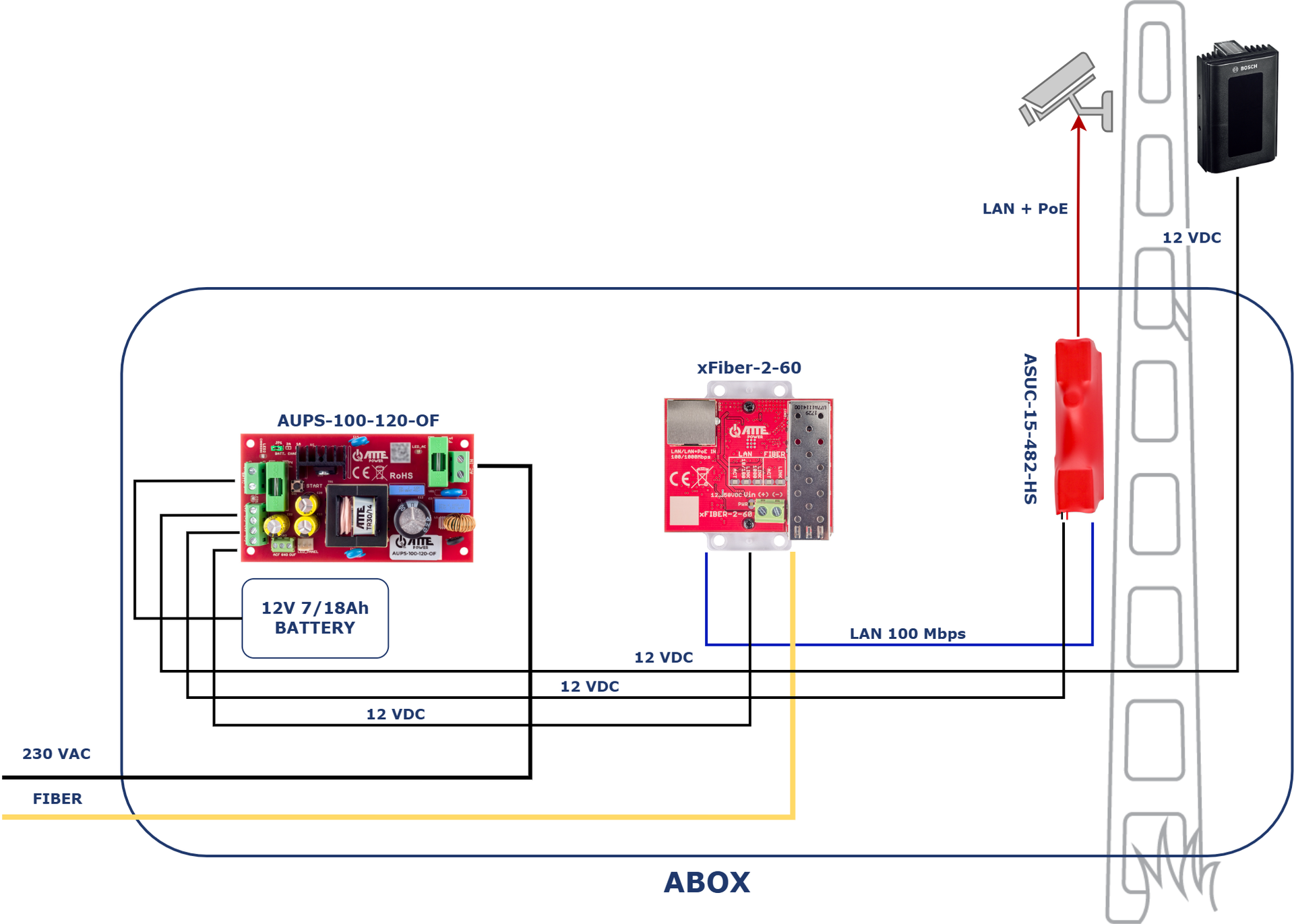

Exemple d'application de l'adaptateur PoE ASUC-15-482-HS avec une alimentation tampon et un convertisseur de média à fibre optique
Données techniques
Caractéristiques du ASUC-15-482-HS
| Tension d'entrée | 10 ... 30 VCC (câble) |
|---|---|
| Tension PoE de sortie | 48 VCC +/- 2% |
| Puissance de sortie | 15 W |
| Courant de sortie | 0,3 A |
| Indication PoE | LED rouge à l'intérieur de la prise RJ-45 - PoE présent |
| Plage de température | -25°C ... +50°C |
| Dimensions | 78x22x17 mm |
| Poids | 0,027kg |
| Indice IP | IP20 |
| Type de boîtier | Film isolant en polyéthylène |
| Code EAN | 5902143690184 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
Besoin de valider cette référence ATTE ?
Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.
