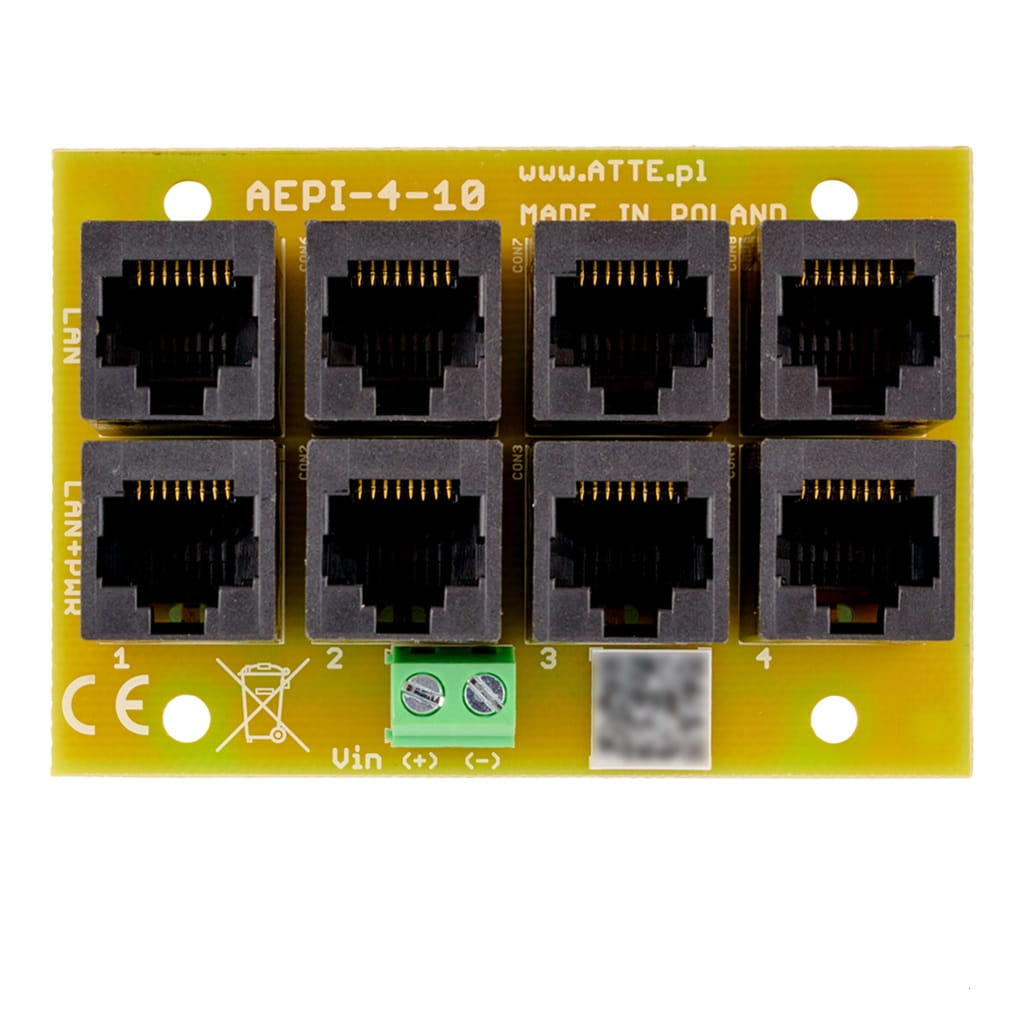

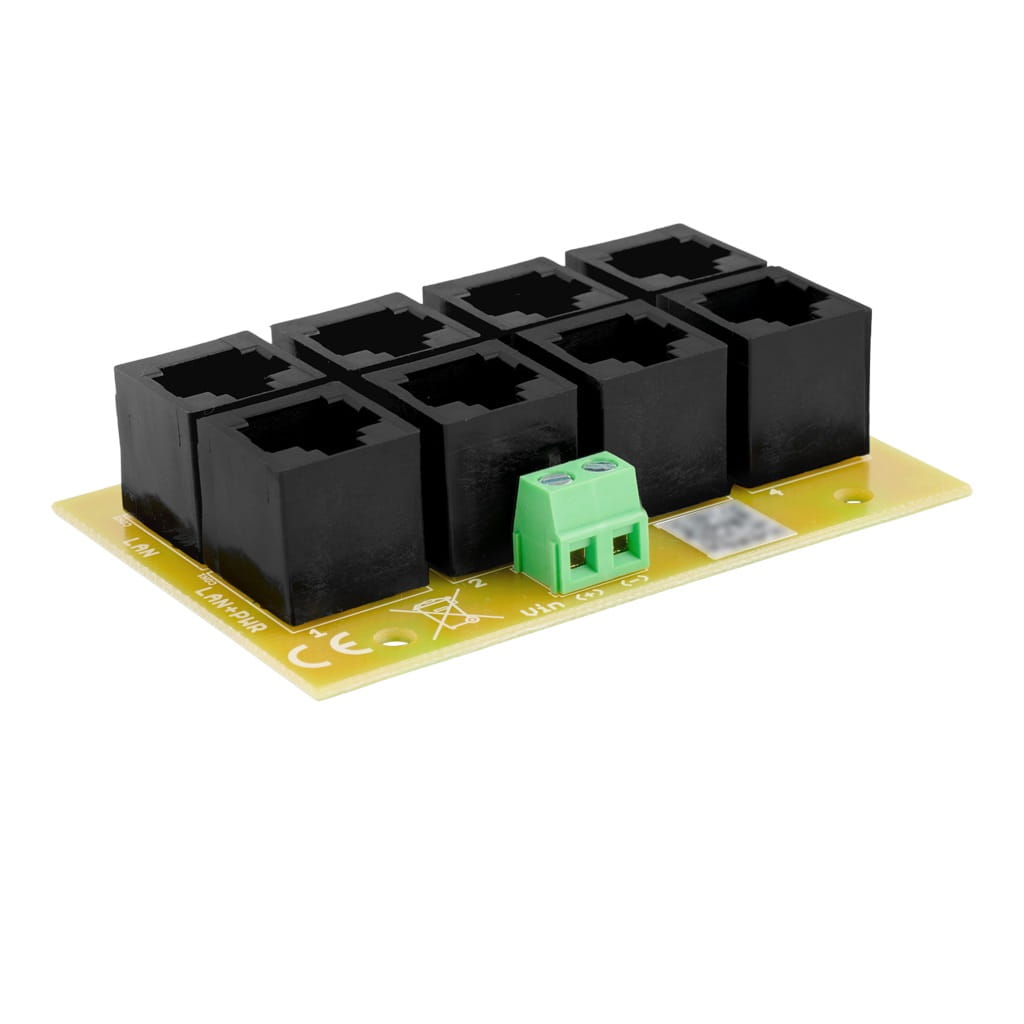

Adaptateur PoE passif 4 canaux
Adaptateur PoE passif 4 canaux, Fast Ethernet 10/100 Mb/s + PoE, Vout=Vin, protections réarmables, module à intégrer.
Fast Ethernet 10/100 Mb/sDébit réseau
PoE passifCompatibilité PoE
Module à intégrerType de montage
Présentation
Exploiter l’alimentation PoE selon le besoin du terrain
Adaptateur PoE passif 4 canaux, Fast Ethernet 10/100 Mb/s + PoE, Vout=Vin, protections réarmables, module à intégrer.
Adaptateur destiné à distribuer ou exploiter l’alimentation PoE selon les caractéristiques indiquées.

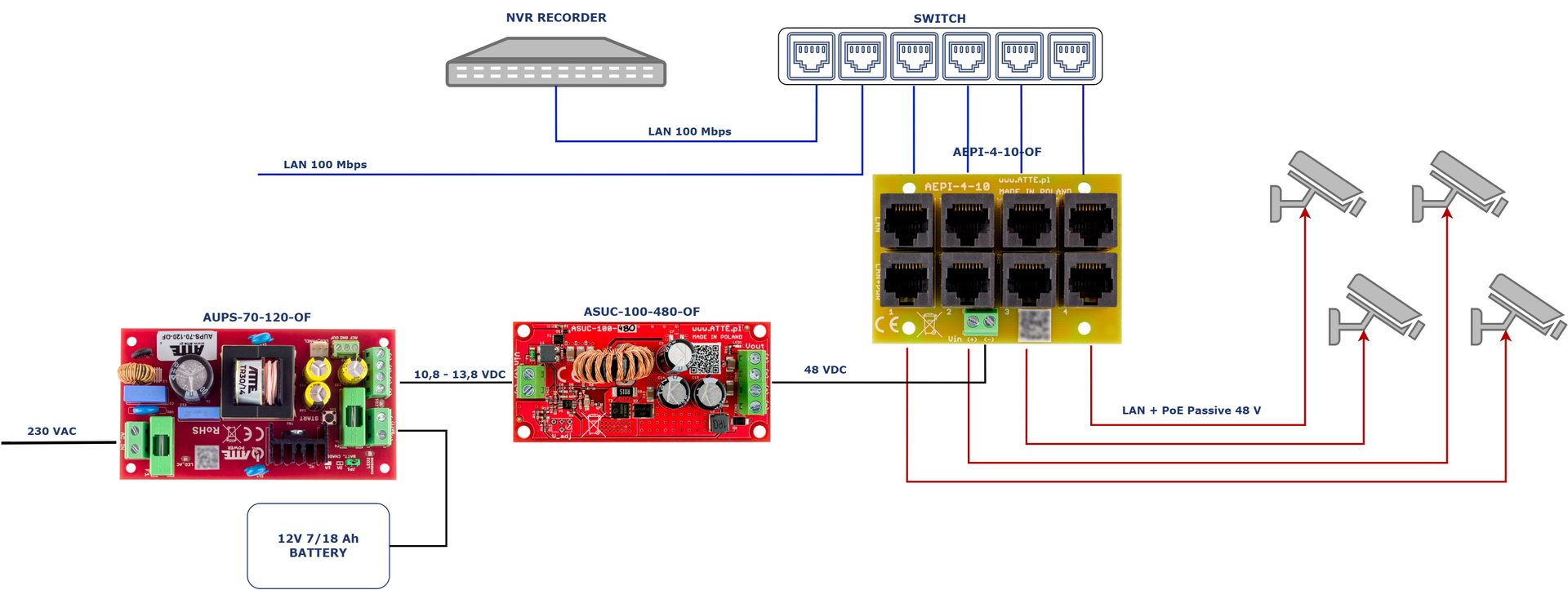

Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques
Caractéristiques du AEPI-4-10-OF
| Nombre total de ports | 4 ports PoE, 4 ports LAN, 1 borne à vis |
|---|---|
| Sortie PoE | LAN + Alimentation 1...4 |
| Ports LAN 10/100 Mb/s | Réseau local 1...4 |
| Ports LAN + sortie PoE 10/100 Mb/s | LAN + Alimentation 1...4 |
| Tension d'entrée | 10...56 VCC |
| Tension PoE de sortie | Vout = Vin |
| Protection contre les surcharges | fusible polymère (4 x 0,75 A) |
| Plage de température | -25°C ... +50°C |
| Dimensions | 77x51x17 mm |
| Poids | 0,05 kg |
| Indice IP | IP20 |
| Type de boîtier | Module à cadre ouvert |

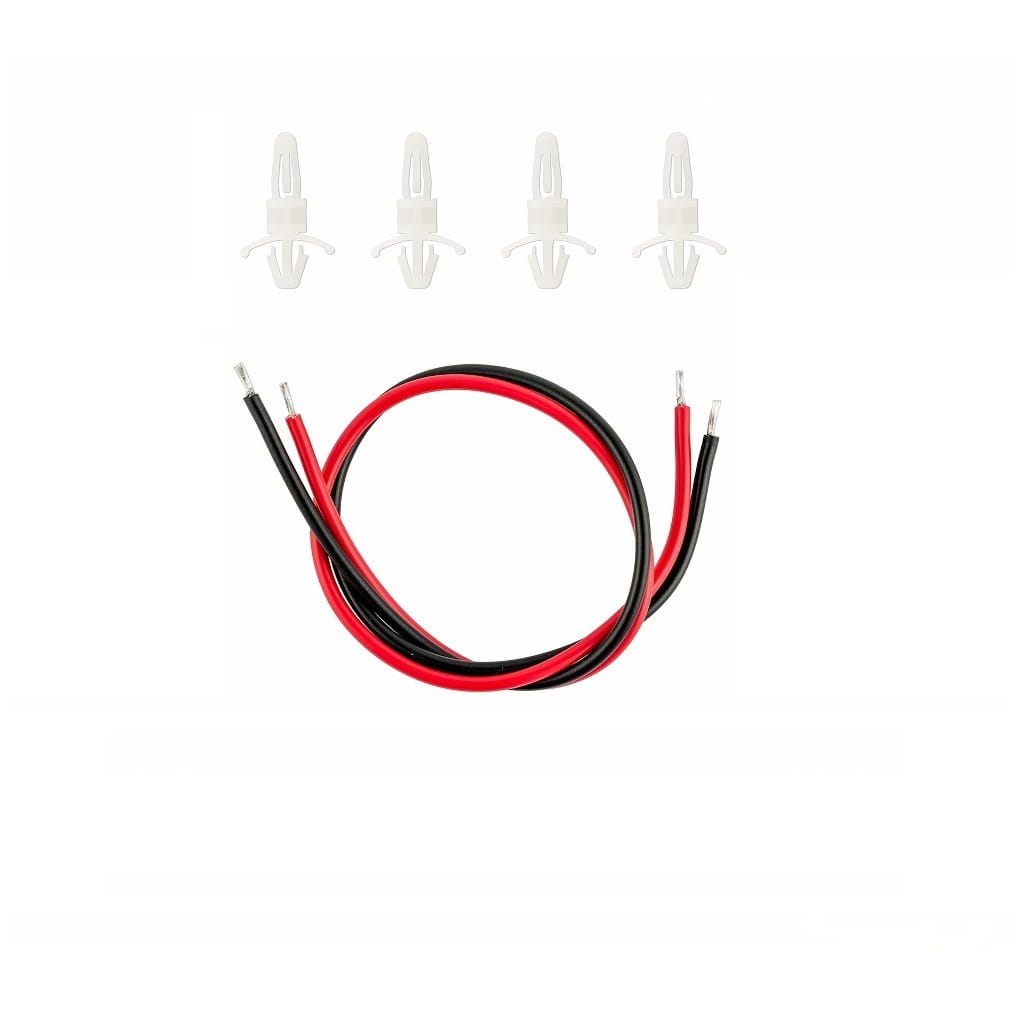

| Montage | Goupilles d'espacement encliquetables, trous de montage selon un schéma de trous de 10,8 mm |
| Code EAN | 5902143690108 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
