Alimentations réseau et PoE
Alimentation à découpage

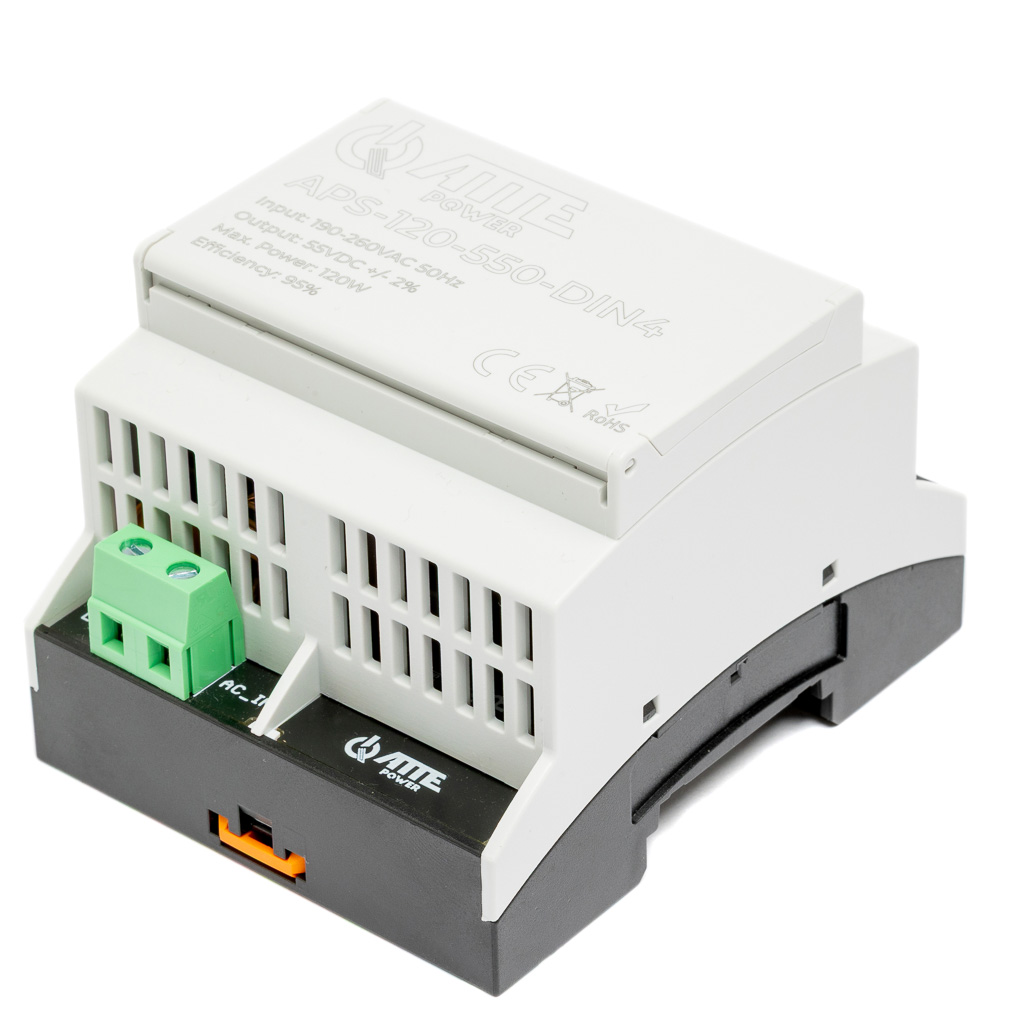

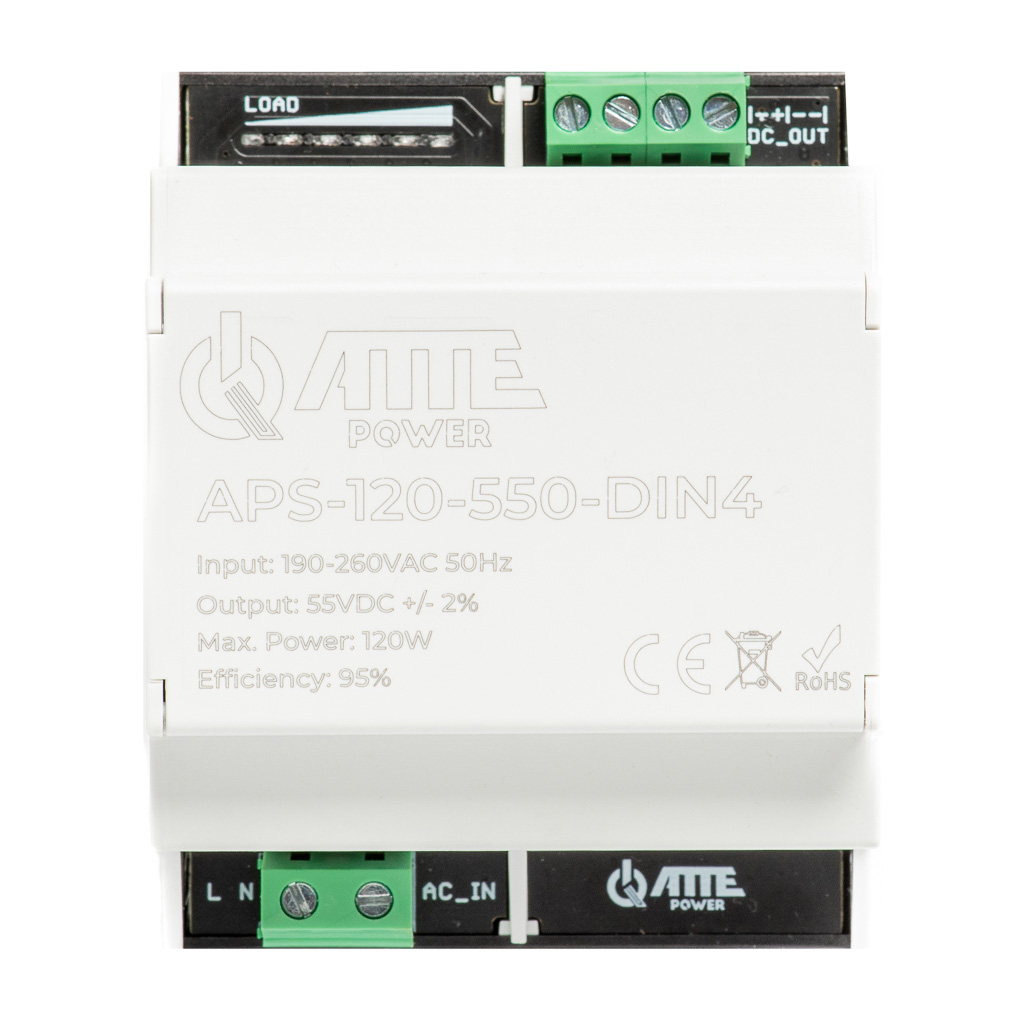

Alimentation à découpage, Vin 230 VAC, Vout 55 VDC, Pout 120 W, en boîtier DIN4 pour montage sur rail TH35, avec indicateur de charge.

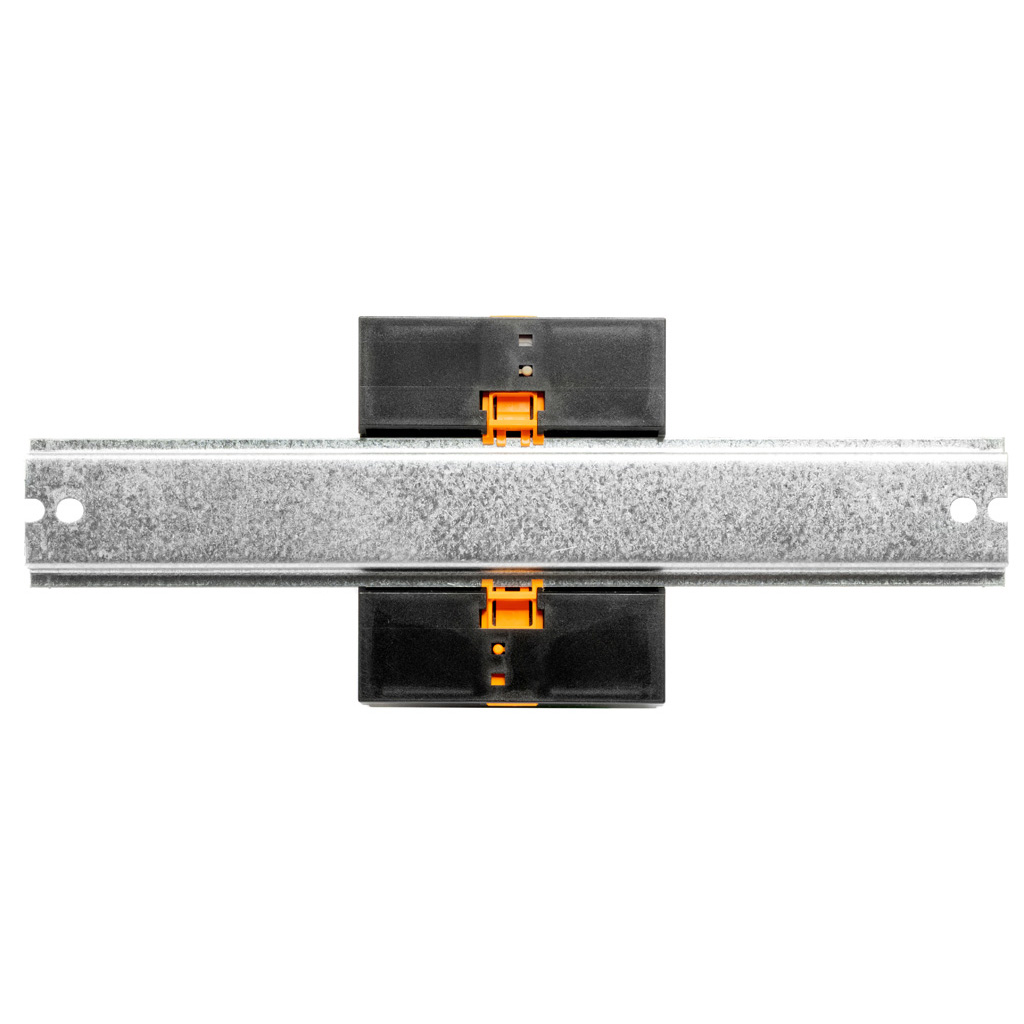

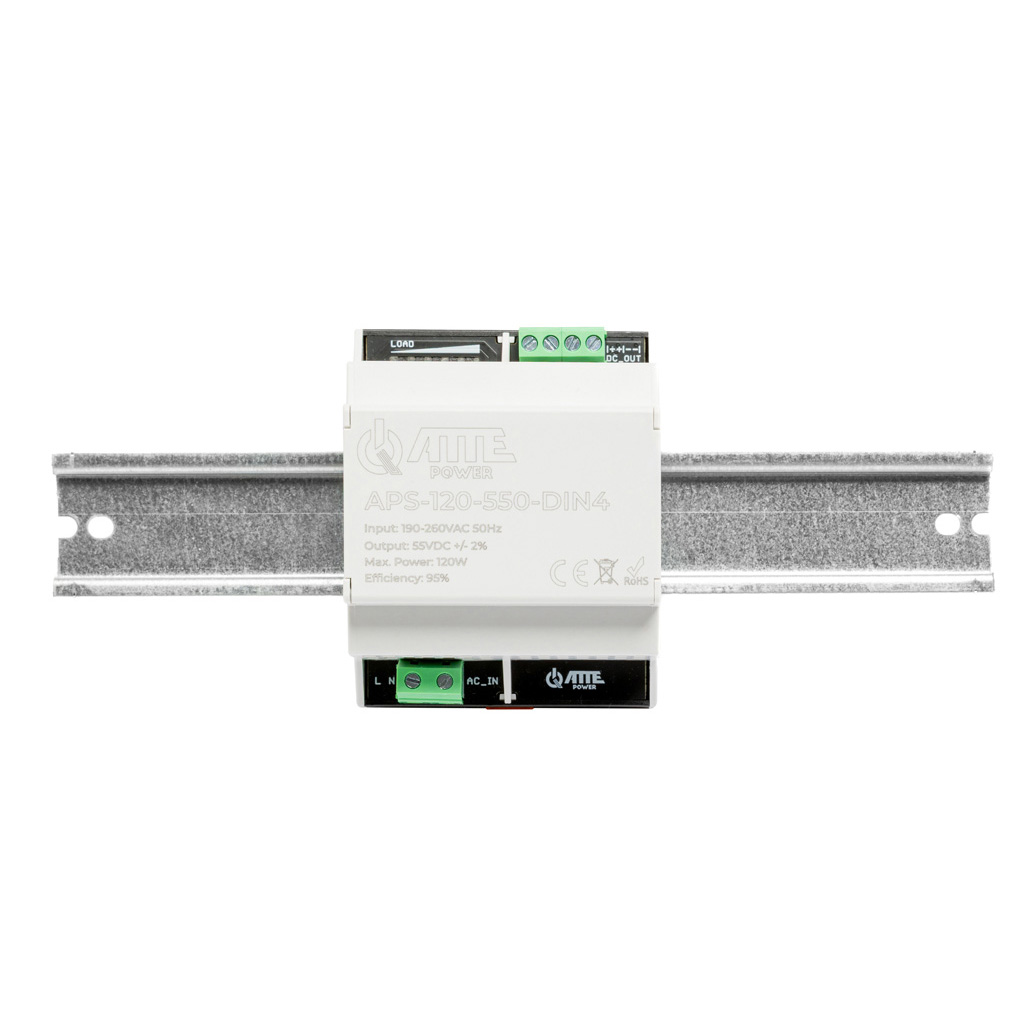

Rail DIN / TH35Type de montage
Alimentation à découpageType d'alimentation
190 ... 260 VCA, 50 HzTension d'entrée
Présentation
Fournir une alimentation adaptée aux équipements réseau
Alimentation à découpage, Vin 230 VAC, Vout 55 VDC, Pout 120 W, en boîtier DIN4 pour montage sur rail TH35, avec indicateur de charge.
Alimentation professionnelle destinée aux équipements réseau et de vidéoprotection.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

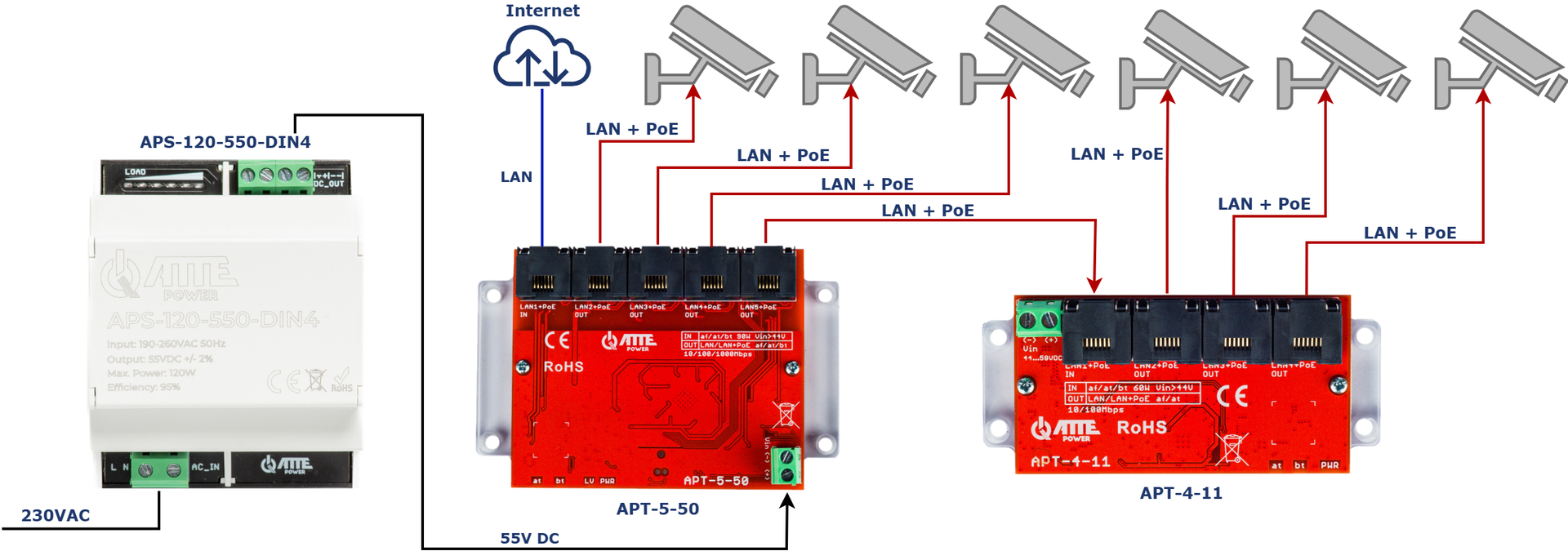

Cas 02

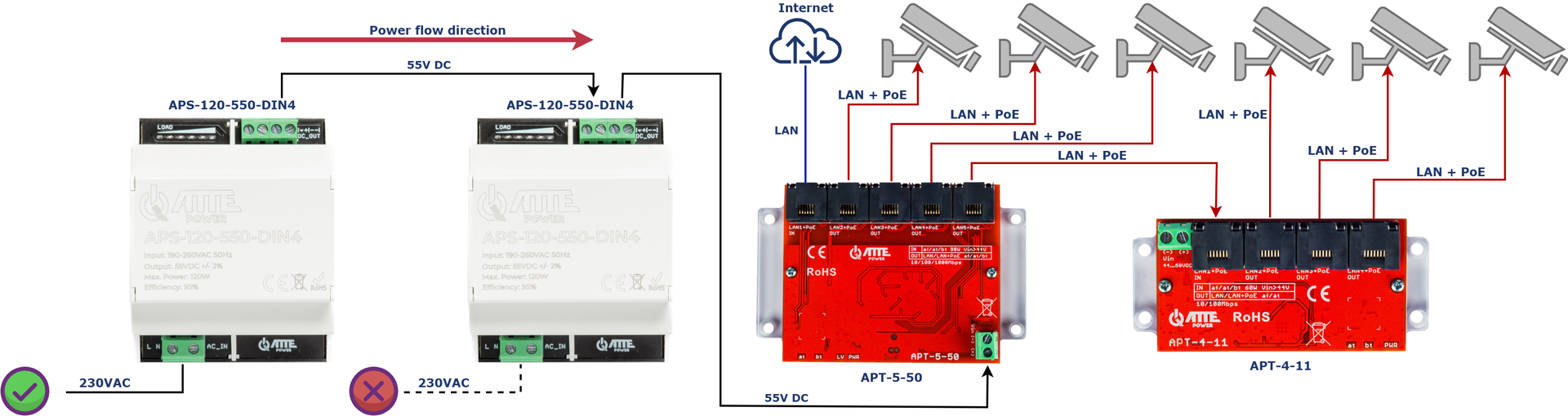

Exemple d'utilisation de deux modules APS-120-550-DIN4 pour assurer la continuité électrique (alimentation redondante) de 6 caméras IP PoE
Cas 03

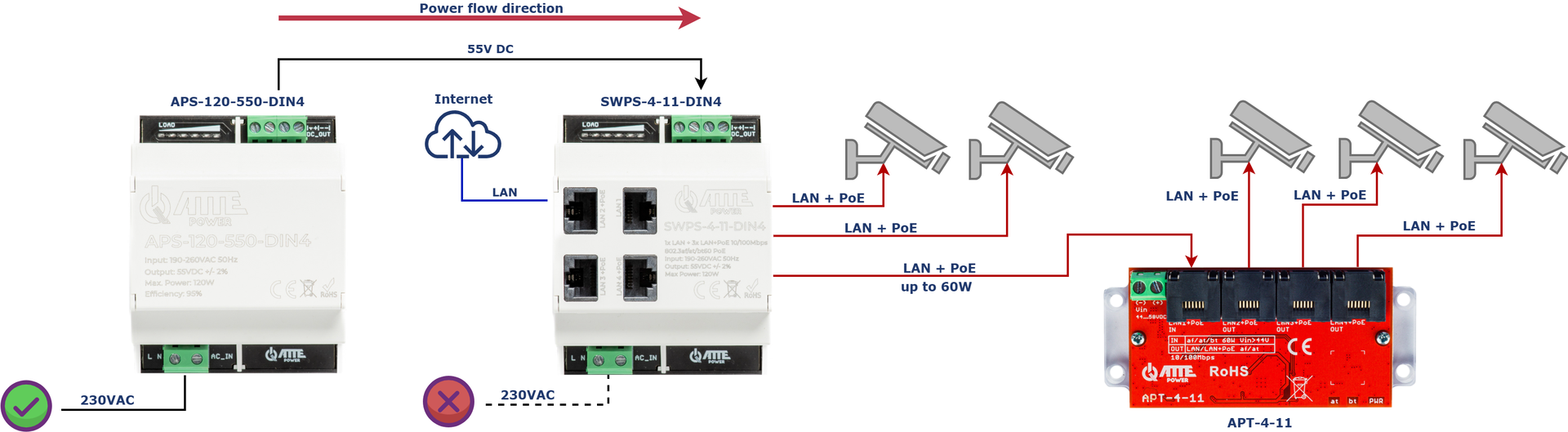

Exemple d'utilisation de SWPS-4-11-DIN4 et APT-4-11 pour alimenter 5 caméras IP PoE, avec une alimentation supplémentaire APS-120-550-DIN4 incluse pour assurer la continuité de l'alimentation (alimentation redondante)
Avant installation
Les contrôles utiles avant la mise en service
- Si nous souhaitons utiliser une alimentation redondante pour l'appareil, il est préférable de l'alimenter à partir de phases distinctes de l'installation afin qu'en cas de panne d'une phase, l'autre puisse rester utilisée.
Données techniques
Caractéristiques du APS-120-550-DIN4
| Type d'alimentation | Alimentation à découpage |
|---|---|
| Tension de sortie | 55 V +/- 2% - disponible sur le connecteur DC_OUT |
| Tension d'entrée | 190 ... 260 VCA, 50 Hz |
| Pouvoir | 120 W |
| Courant de sortie | 2,2 A |
| Protection d'entrée d'alimentation | Fusible à fusion lente de 3,15 A |
| Protection de sortie d'alimentation | Protection contre les surcharges de l'alimentation 2,5 A |
| Protection contre les surtensions | AC_IN, DC_OUT |
| Efficacité | 95 % à 120 W |
| Indication de charge | Indicateur de charge |
| Plage de température | -25°C ... +65°C |
| Dimensions | 72x90x61 mm |
| Poids | 0,157kg |
| Indice IP | IP20 |
| Boîtier | DIN4 / plastique / gris, noir / Conforme à DIN 43880 |
| Montage | Sur le rail TH35 |
| Code EAN | 5902143691846 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
