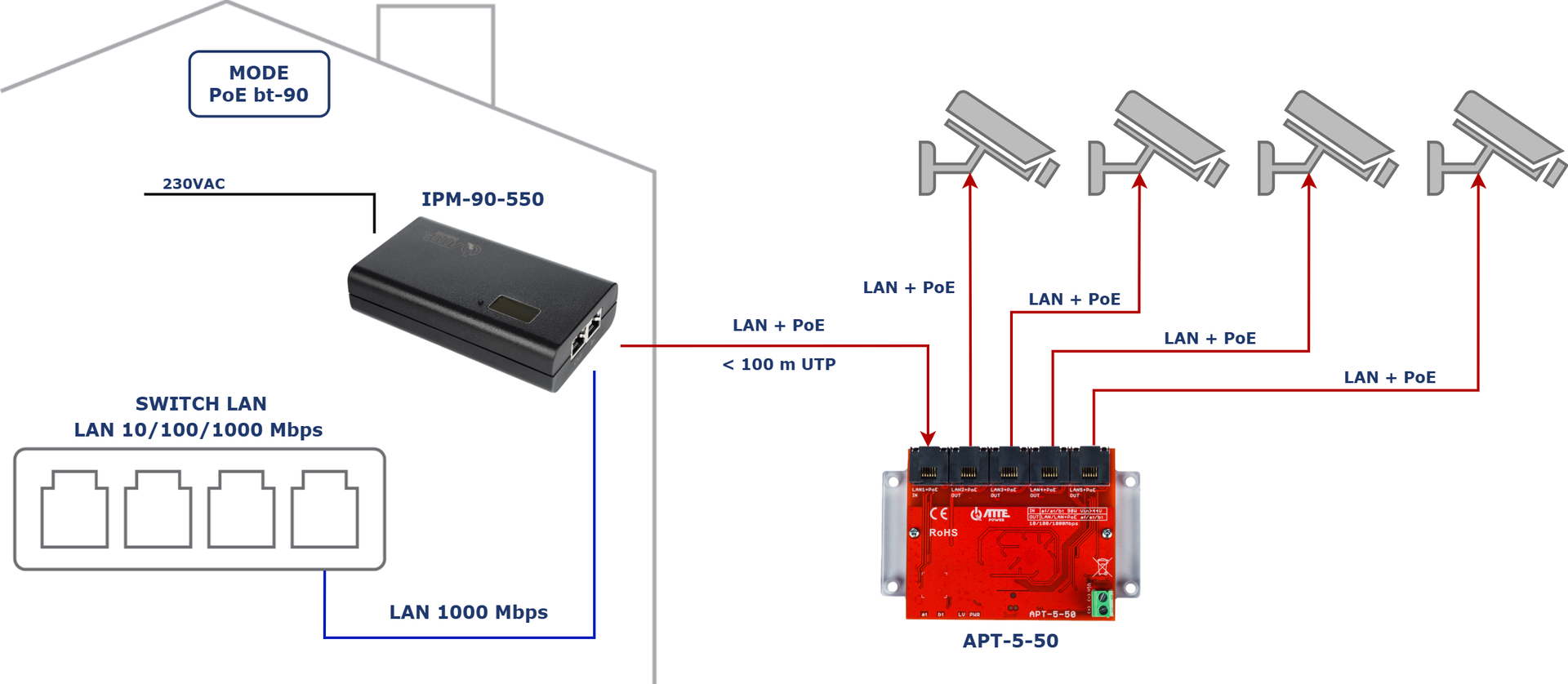

Cas 01
Alimentations réseau et PoE

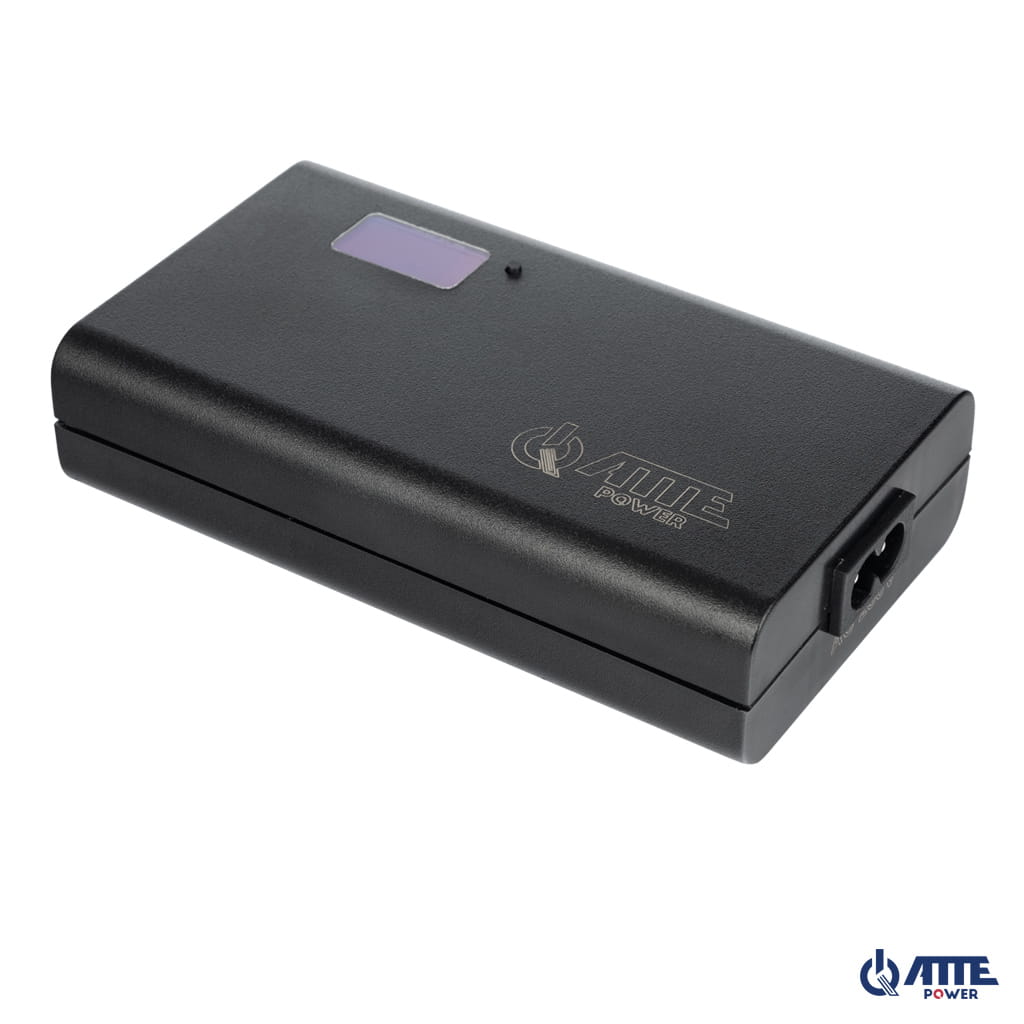

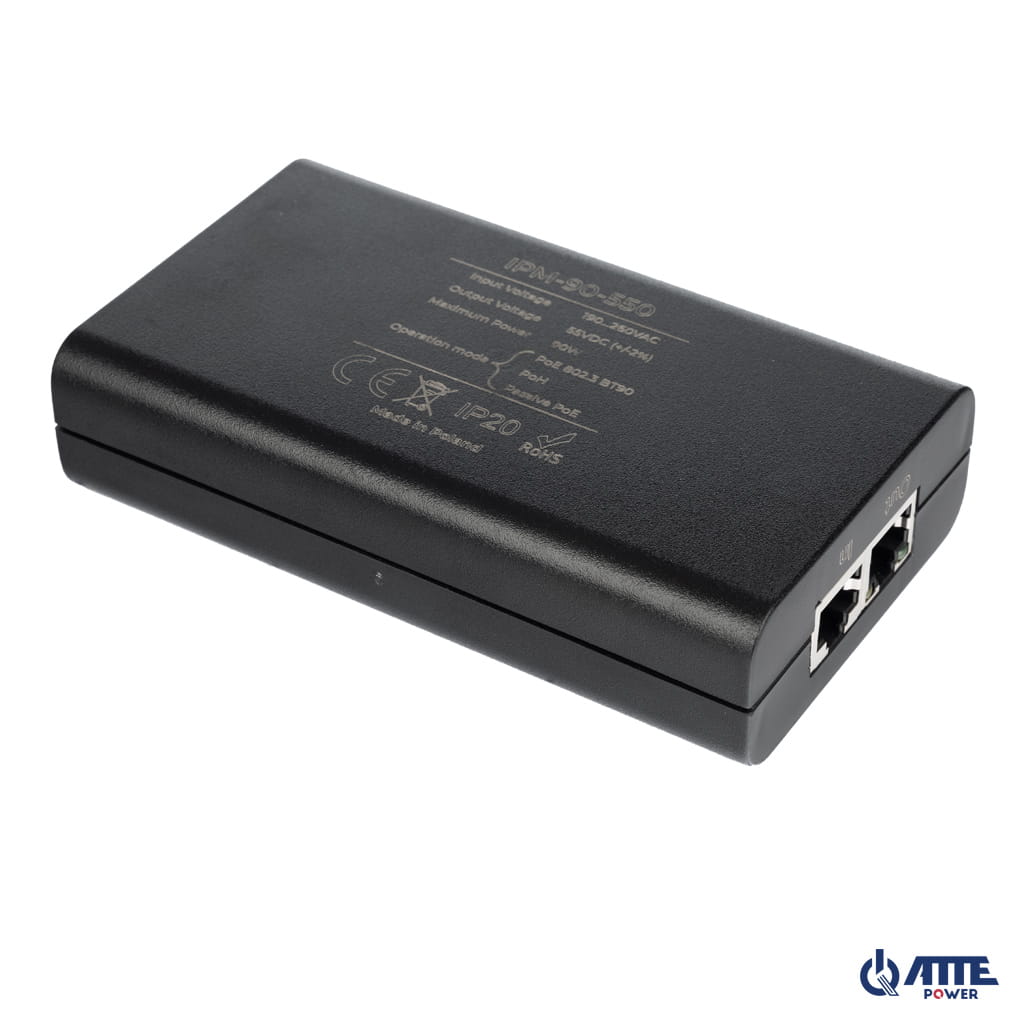

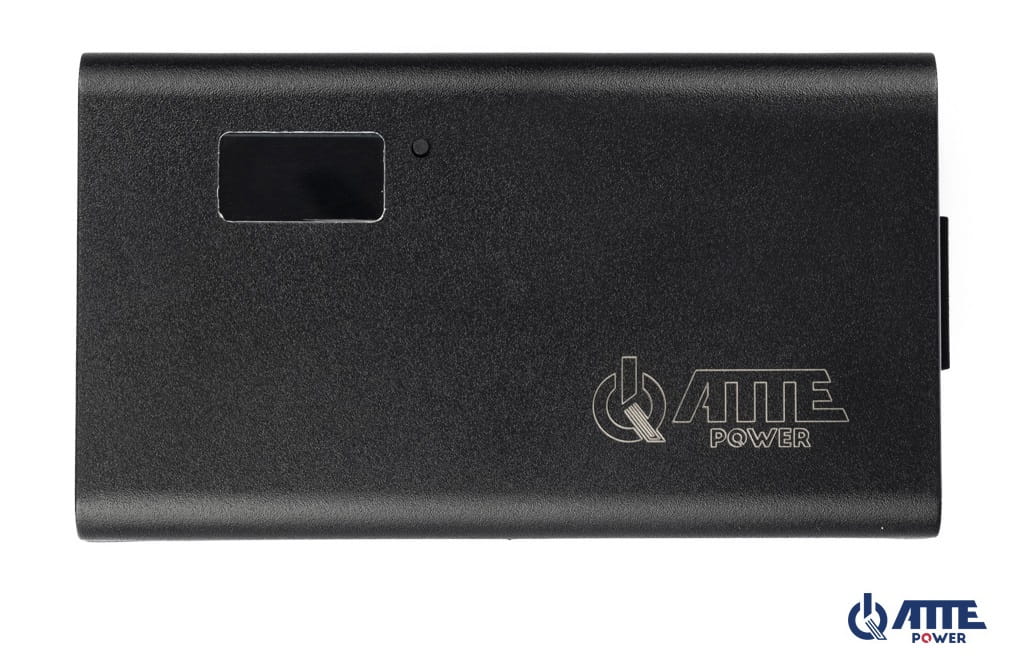

Alimentation PoE/Mid-span PoE 55 V 90 W
Alimentation PoE/Mid-span PoE 55 V 90 W, 1 canal 10/100/1000 Mb/s, avec écran.
Gigabit 10/100/1000 Mb/sDébit réseau
2 ports RJ45, 1 prise AC_INNombre total de ports
190 ... 260 VCA, 50 HzTension d'entrée
Présentation
Fournir une alimentation adaptée aux équipements réseau
Alimentation PoE/Mid-span PoE 55 V 90 W, 1 canal 10/100/1000 Mb/s, avec écran.
Alimentation professionnelle destinée aux équipements réseau et de vidéoprotection.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

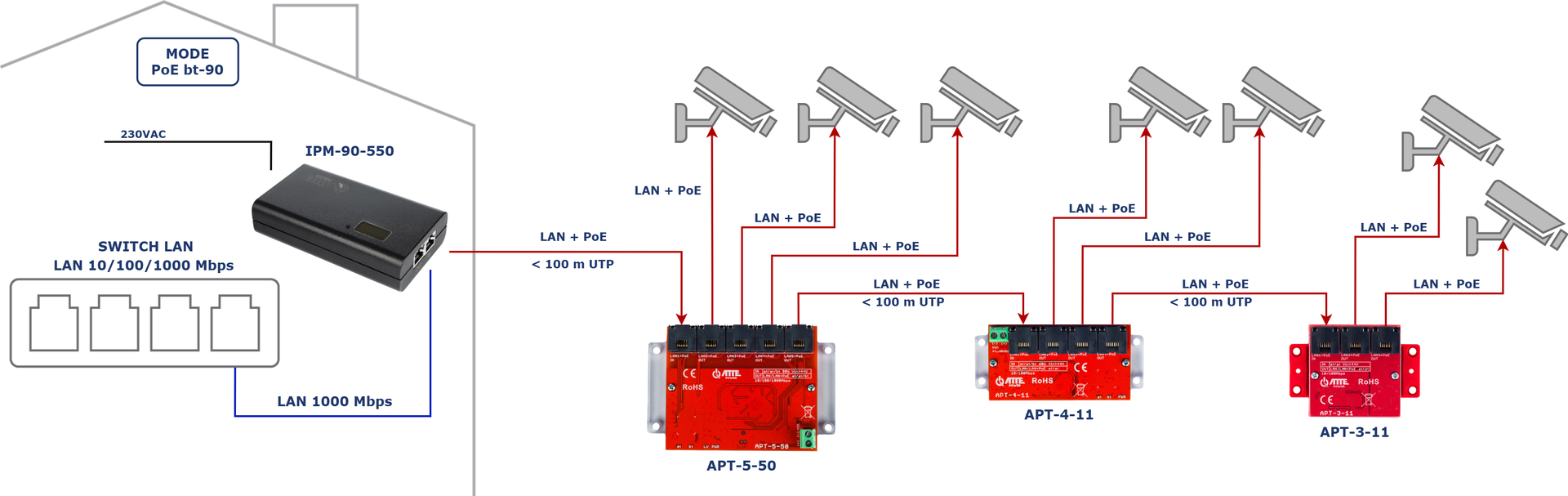

Exemple d'application de l'IPM-90-550 pour alimenter 7 caméras IP PoE sur un seul câble UTP à l'aide d'extendeurs APT. Le mode de fonctionnement utilisé est PoE bt-90
Cas 03

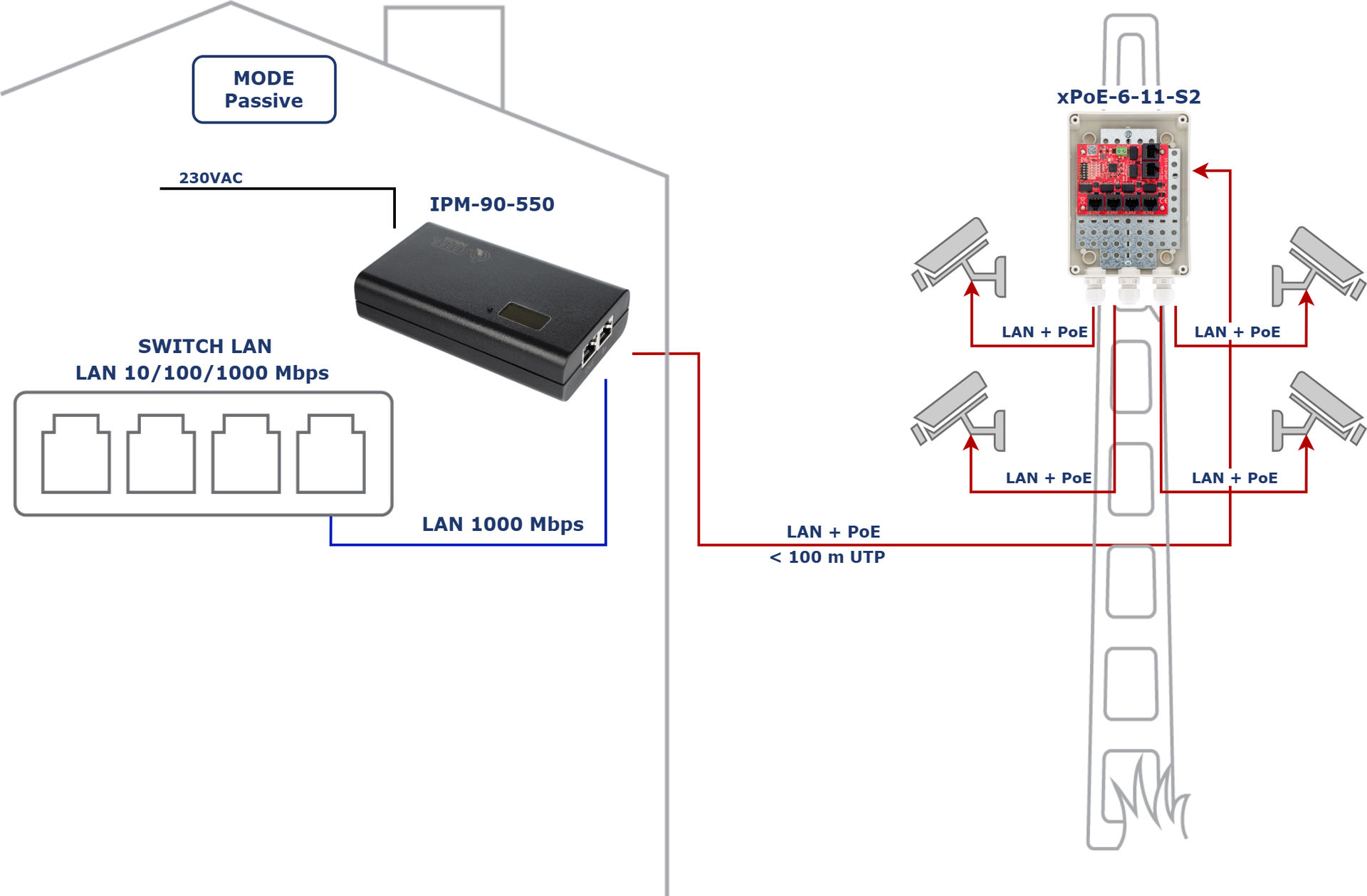

Exemple d'utilisation de l'IPM-90-550 comme Midspan PoE pour le commutateur xPoE-6-11-S2 en fonctionnement PoE passif
Avant installation
Les contrôles utiles avant la mise en service
- L'appareil est conçu pour un fonctionnement continu à 90 W avec un refroidissement approprié pendant le fonctionnement.
- Le mode de fonctionnement (standard d'alimentation PoE) peut être modifié dans les 5 secondes après avoir connecté l'appareil à l'alimentation électrique, il est enregistré pour être modifié à nouveau au démarrage de l'appareil.
- L'appareil est alimenté en tension secteur 230 V et ne propose pas d'alimentation tampon. S'il est nécessaire de maintenir l'alimentation électrique des consommateurs connectés à l'IPM-90-550, un UPS supplémentaire doit être utilisé. Dans les installations où de longues durées de sauvegarde sont importantes, une solution différente doit être utilisée. La solution la plus avantageuse serait un ensemble tampon composé d'une alimentation de la série AUPS, d'un onduleur approprié et d'un commutateur APT-5-50, pouvant prendre en charge quatre récepteurs jusqu'à 60 W (802.3bt60).
Données techniques
Caractéristiques du IPM-90-550
| Nombre total de ports | 2 ports RJ45, 1 prise AC_IN |
|---|---|
| Tension d'entrée | 190 ... 260 VCA, 50 Hz |
| Tension PoE de sortie | 55 VCC +/-2% |
| Protection contre les surtensions | LAN+sortie PoE et AC_IN |
| Protection contre les surcharges | LAN+sortie PoE et AC_IN |
| Sélection du standard PoE en entrée | Utilisation du bouton à côté de l'écran |
| Pouvoir | 90 W |
| Protection thermique de l'alimentation | LAN + sortie PoE |
| Efficacité | 96 % à 90 W |
| Signalisation de fonctionnement | Informations affichées à l'écran |
| Indication PoE | LED port RJ45 (jaune) - présence de PoE |
| Plage de température | -10°C ... +50°C |
| Dimensions | 67x126x42 mm |
| Poids | 0,194kg |
| Indice IP | IP20 |
| Type de boîtier | Boîtier en plastique dédié |
| Code EAN | 5902143691372 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
