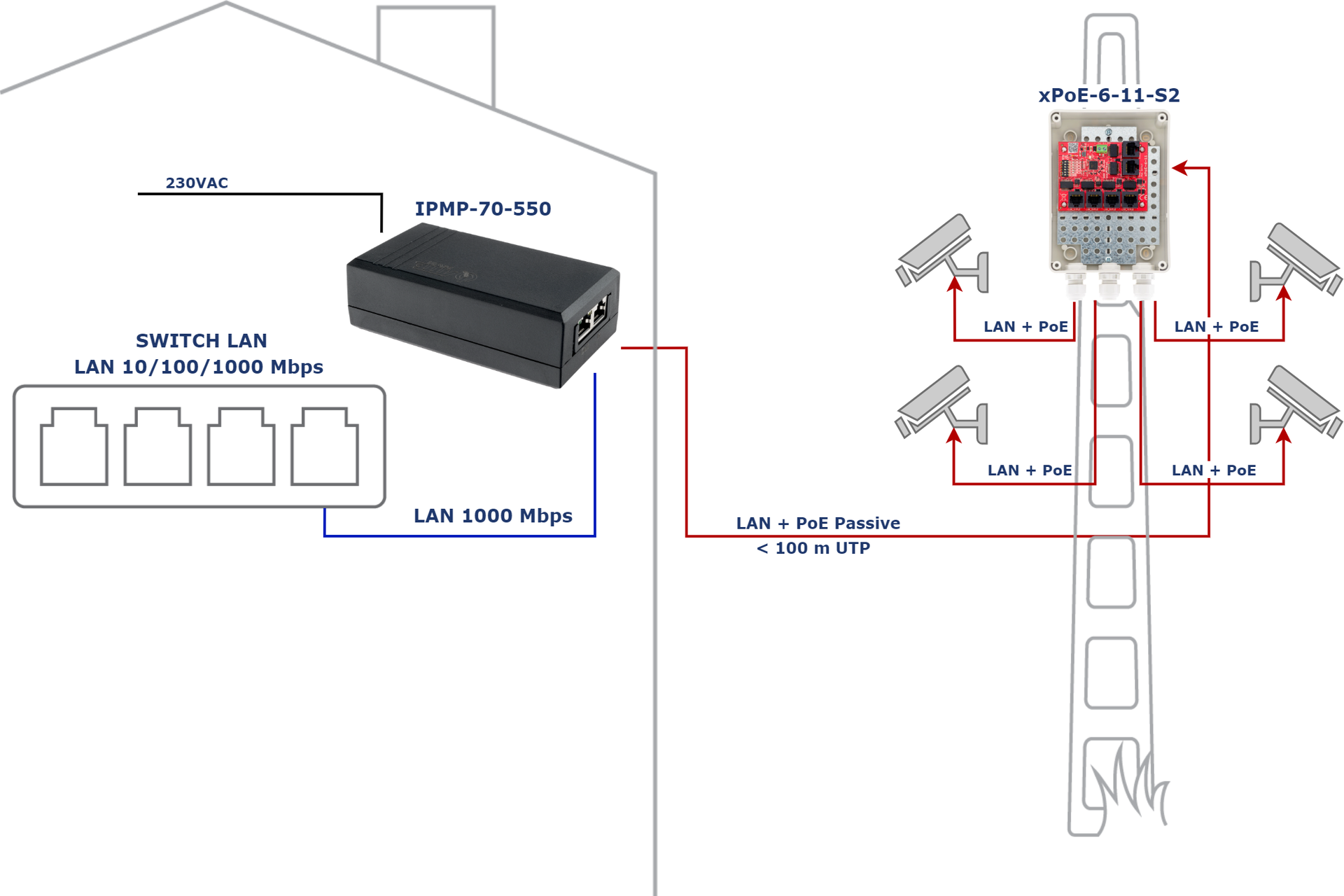

Cas 01
Alimentations réseau et PoE

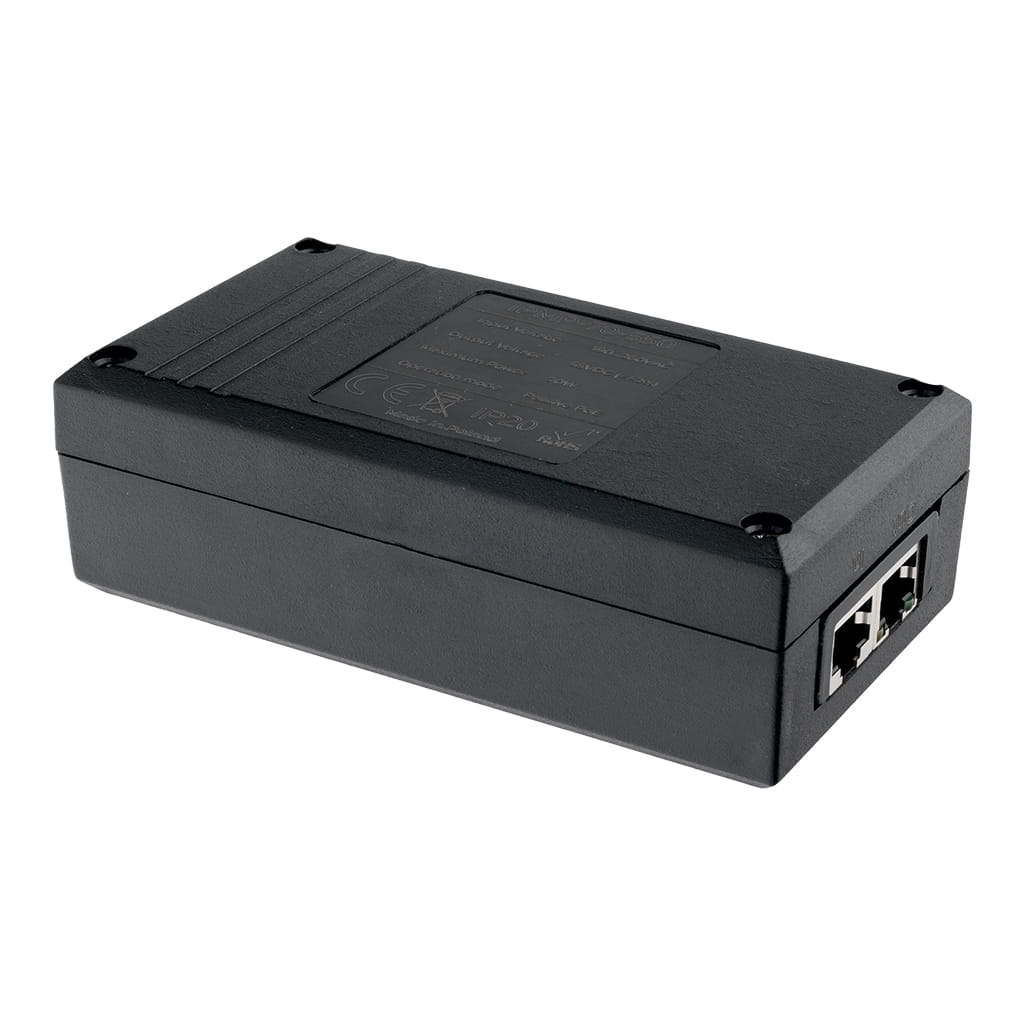

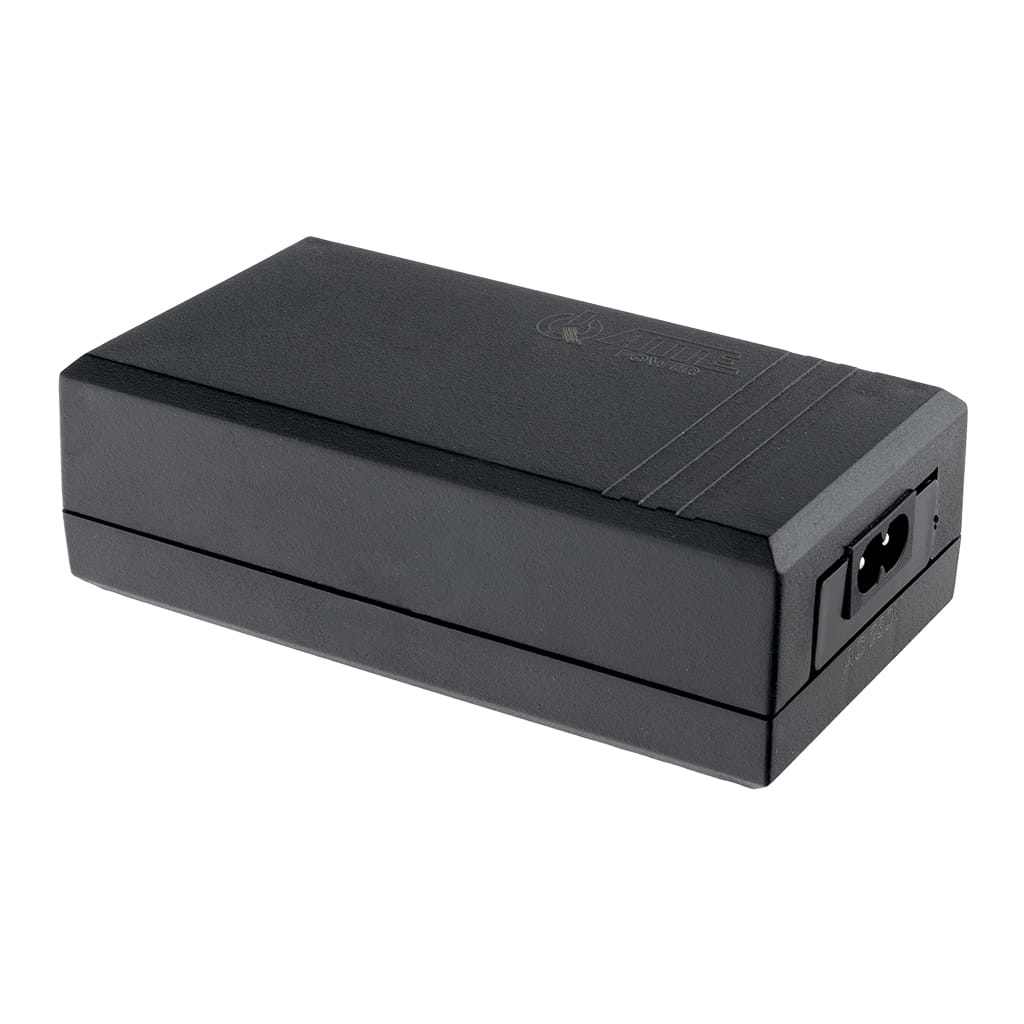

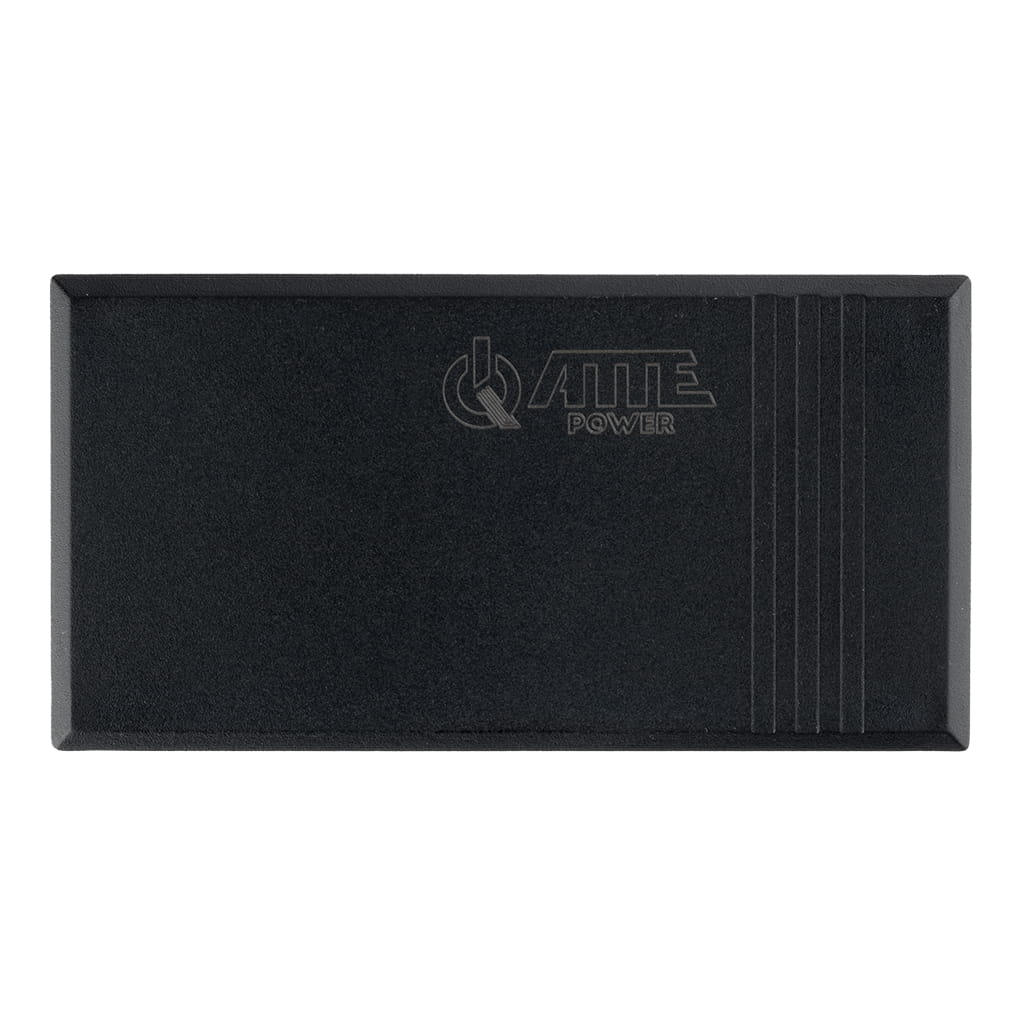

Alimentation PoE/PoE Mid-span Passive 55 V 70 W
Alimentation PoE/PoE Mid-span Passive 55 V 70 W, 1 canal 10/100/1000 Mb/s.
Gigabit 10/100/1000 Mb/sDébit réseau
PoE passifCompatibilité PoE
2 ports RJ45, 1 prise AC_INNombre total de ports
Présentation
Fournir une alimentation adaptée aux équipements réseau
Alimentation PoE/PoE Mid-span Passive 55 V 70 W, 1 canal 10/100/1000 Mb/s.
Alimentation professionnelle destinée aux équipements réseau et de vidéoprotection.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

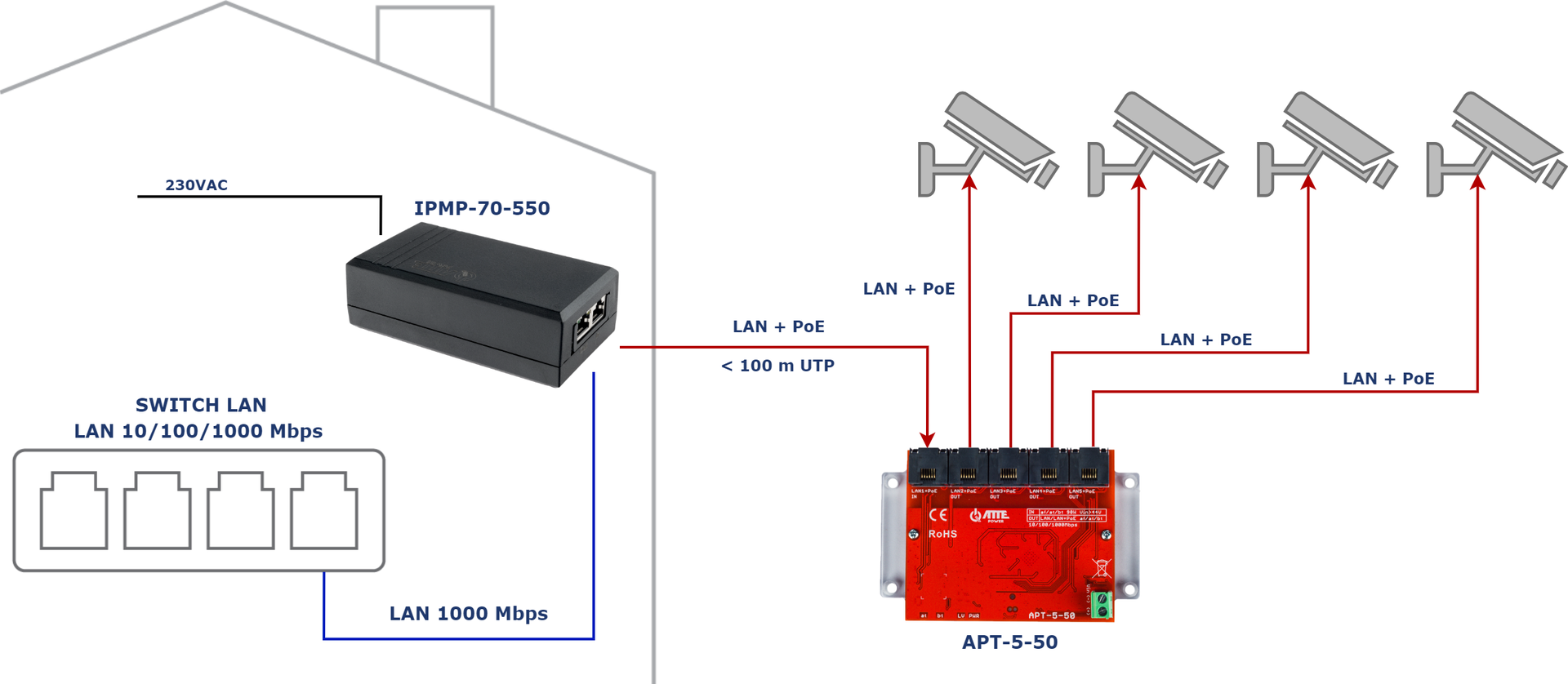

Exemple d'utilisation de l'IPMP-70-550 avec un commutateur APT-5-50 pour alimenter 4 caméras IP PoE
Cas 03

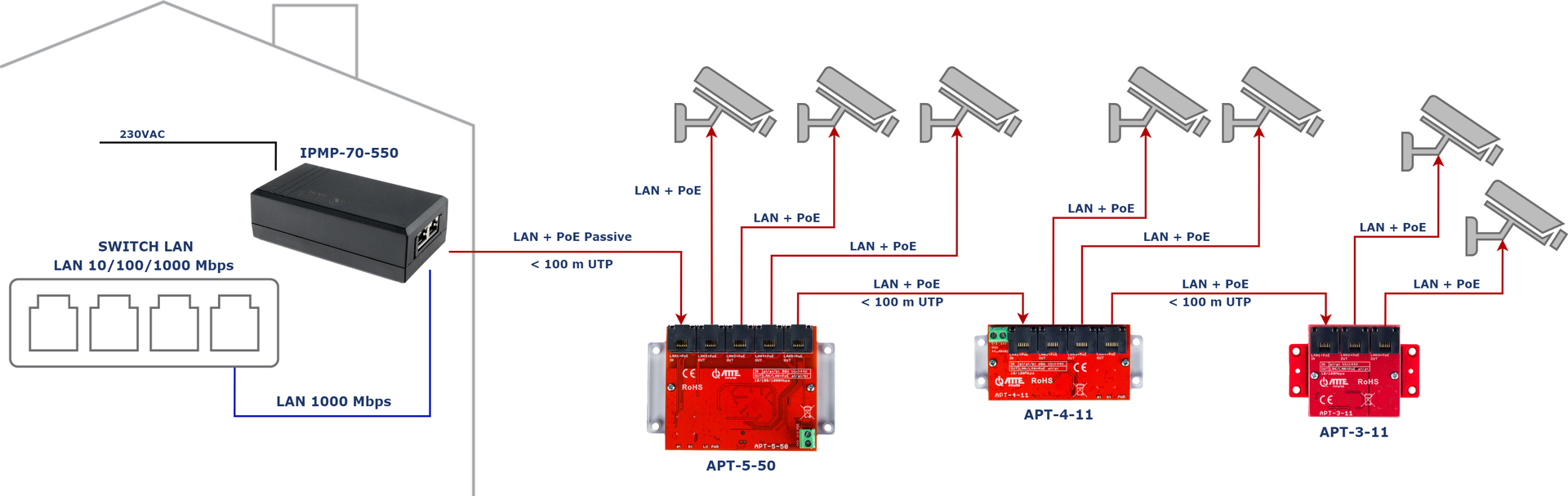

Exemple d'application de l'IPMP-70-550 pour alimenter une ligne PoE avec des commutateurs de la série APT en cascade pour alimenter 7 caméras IP PoE
Données techniques
Caractéristiques du IPMP-70-550
| Nombre total de ports | 2 ports RJ45, 1 prise AC_IN |
|---|---|
| Ports LAN 1 000 Mb/s | ENTREE LAN |
| Ports LAN + sortie PoE 1000 Mb/s | LAN + sortie PoE |
| Tension d'entrée | 190 ... 260 VCA, 50 Hz |
| Tension PoE de sortie | 55 VCC +/-2% |
| Protection contre les surtensions | LAN+sortie PoE et AC_IN |
| Protection contre les surcharges | LAN+sortie PoE et AC_IN |
| Pouvoir | 70 W |
| Protection thermique de l'alimentation | LAN+sortie PoE |
| Efficacité | 95 % à 70 W |
| Indication PoE | LAN+sortie PoE (jaune) RJ45- présence de PoE |
| Plage de température | -10°C ... +50°C |

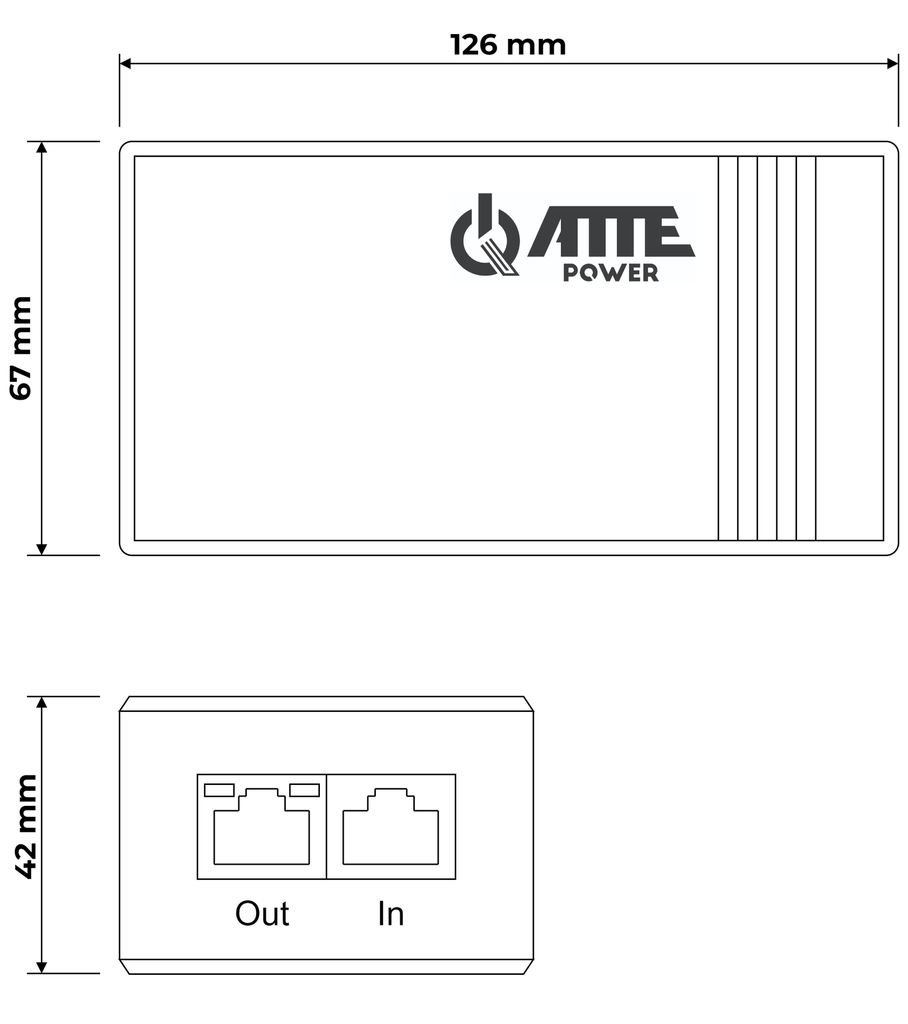

| Dimensions | 67x126x42 mm |
| Poids | 0,19 kg |
| Indice IP | IP20 |
| Type de boîtier | Boîtier en plastique dédié |
| Code EAN | 5902143691679 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
Besoin de valider cette référence ATTE ?
Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.
