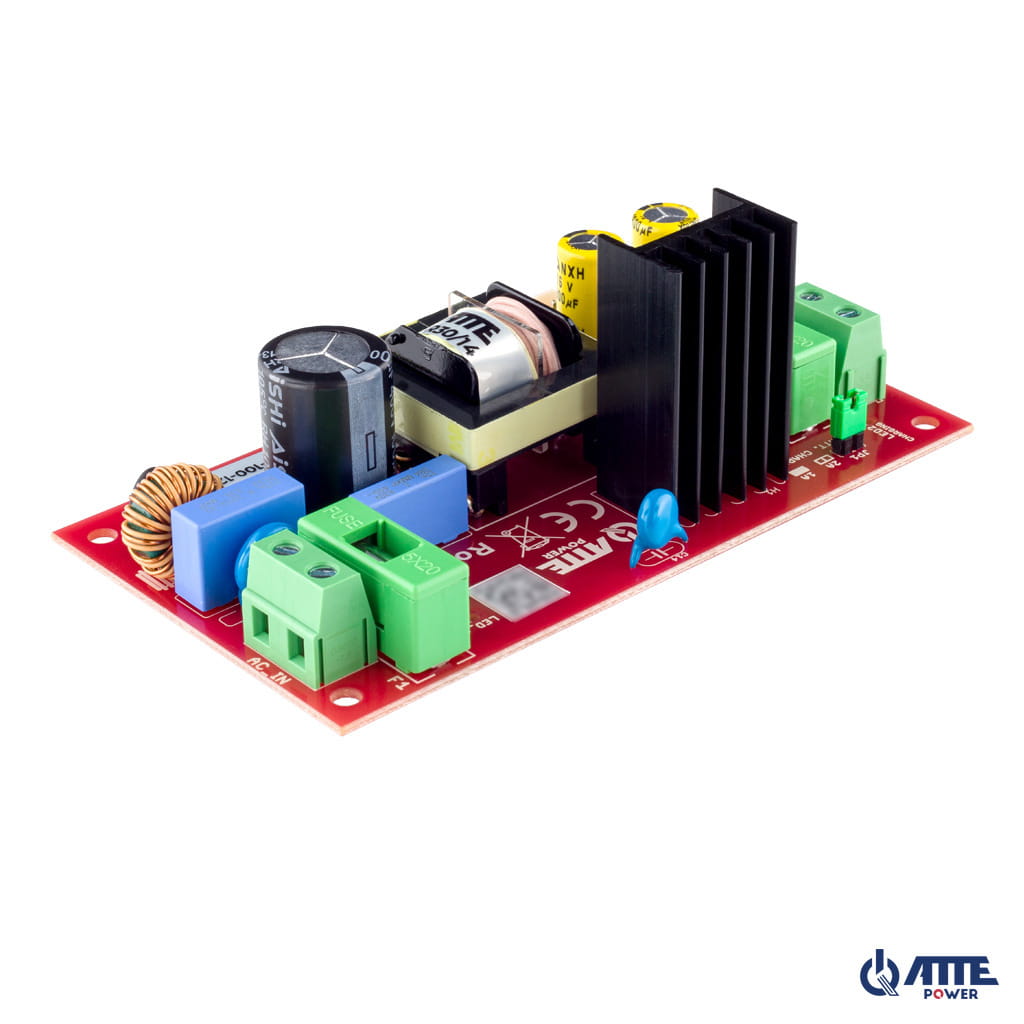

ATTE - Alimentation secourue 14,4 V / 100 W – module à intégrer, charge 6 A

(0 avis)

Alimentation tampon SMPS 12 V, Vin 230 VAC, Vout 14,4 VDC, Iout 8 A, Ich 6 A, Pout 100 W, module à intégrer.

Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.

Sur devis Chiffrage personnalisé après validation de votre sélection.
  • Marque
  • Type de produit
  • Format de montage
  • Statut de commercialisation
Nous contacter

Aucun paiement en ligne · Compatibilité vérifiée avant chiffrage

Alimentations et kits secourus

Alimentation secourue 14,4 V / 100 W – module à intégrer, charge 6 A

Alimentation tampon SMPS 12 V, Vin 230 VAC, Vout 14,4 VDC, Iout 8 A, Ich 6 A, Pout 100 W, module à intégrer.

Module à intégrerType de montage
120 WPuissance de sortie maximale
100 WPuissance de sortie continue

Présentation

Maintenir une alimentation stable pour les équipements de sécurité

Alimentation tampon SMPS 12 V, Vin 230 VAC, Vout 14,4 VDC, Iout 8 A, Ich 6 A, Pout 100 W, module à intégrer.

Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.

Exemples d’application

Voir les architectures possibles

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

Cas 01

Exemple d’application 1

Cas 02

Exemple d'application de l'AUPS-100-122-OF pour alimenter une caméra et un point d'accès passif PoE 24 V avec batterie de secours, à l'aide d'un commutateur PoE xPoE-6-11-OF

Cas 03

Exemple d'application de l'AUPS-100-122-OF pour alimenter deux caméras avec batterie de secours, à l'aide d'un injecteur PoE AEPI-4-10-OF

Données techniques

Caractéristiques du AUPS-100-122-OF

Puissance de sortie maximale120 W
Puissance de sortie continue100 W
Type d'alimentationSMPS tamponné
Tension de sortie10,8 ... 14,4 VCC
Tension d'entrée190 ... 260 VCA, 50 Hz
Courant de sortie - constant8 A
Courant de sortie - maximum10 A
Protection d'entrée d'alimentationFusible à fusion lente de 3,15 A
Protection de sortie d'alimentationProtection électronique contre les surcharges à 12 A
Protection des circuits de batterieCoupure batterie pour tension inférieure à 10,8 V, fusible 10 A
Démarrage en cas de manque de courant alternatifBouton DÉMARRER
Courant de charge de la batterie3 A ou 6 A
BatterieGel 12 V ou AGM
Indication de la tension secteurLED_AC (jaune) - tension secteur présente
Indication de tension de sortieLED 1 (verte) - tension de sortie présente
Indicateur de batterieLED 2 (rouge) - charge de la batterie
Plage de température-25°C ... +50°C
Dimensions118x65x45 mm
Poids0,15kg
Type de boîtierModule à cadre ouvert
MontageGoupilles d'espacement encliquetables, trous de montage selon un schéma de trous de 10,8 mm
Code EAN5902143691228
Code PKWiU26.20.40.0
Code SH8473 30
Code CN20208473 30 20

Besoin de valider cette référence ATTE ?

Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.

Faire valider mon installation

Spécifications

Marque ATTE
Type de produit Alimentation secourue
Format de montage Module à intégrer
Statut de commercialisation Actif
