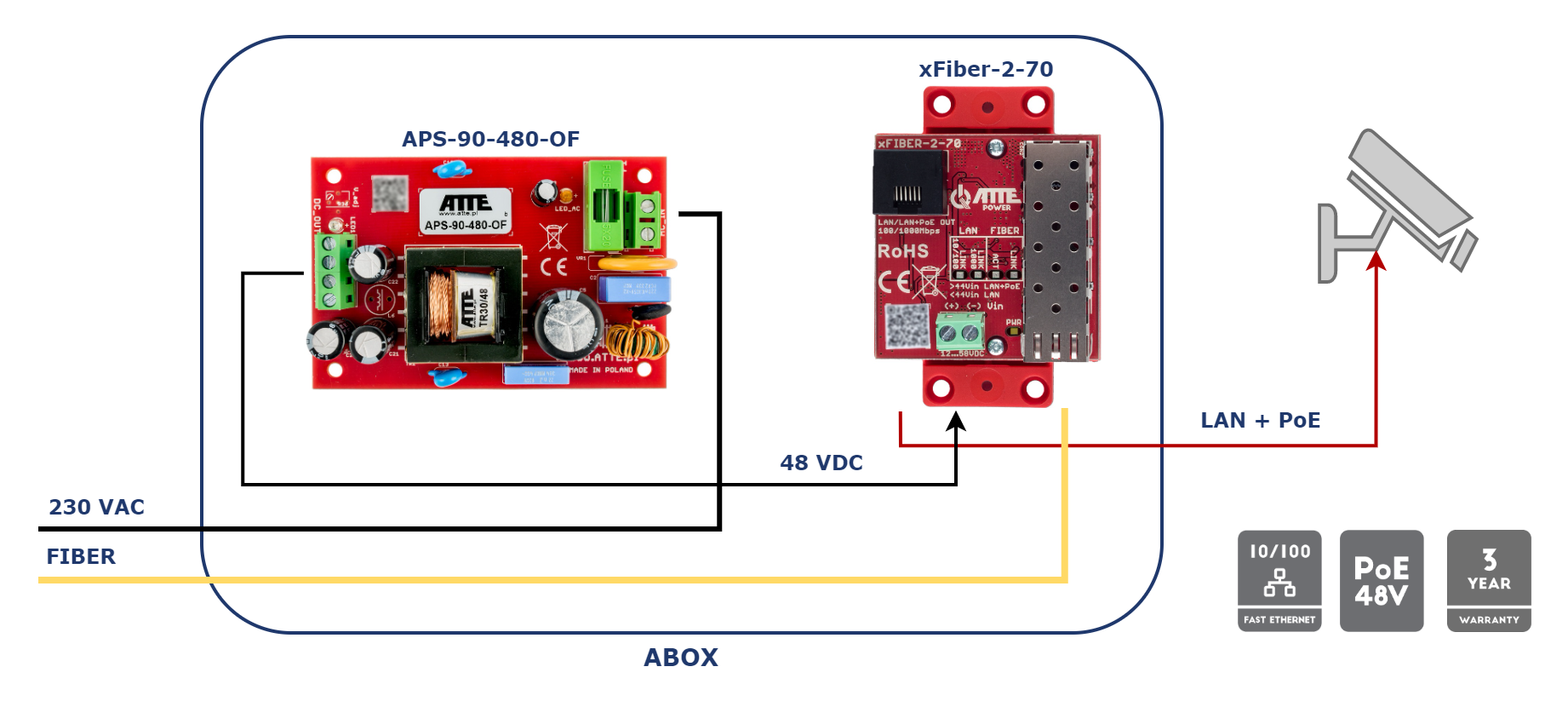

Cas 01
Convertisseurs de transmission

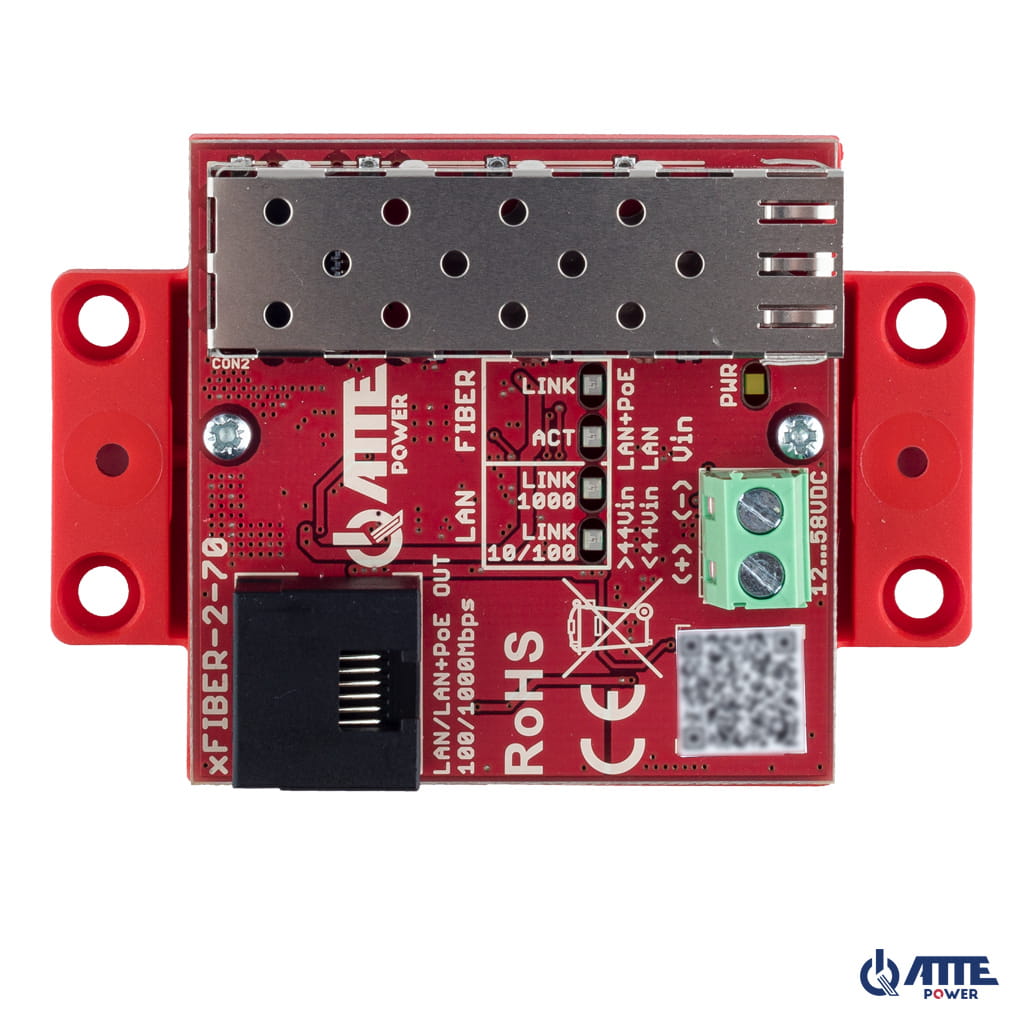

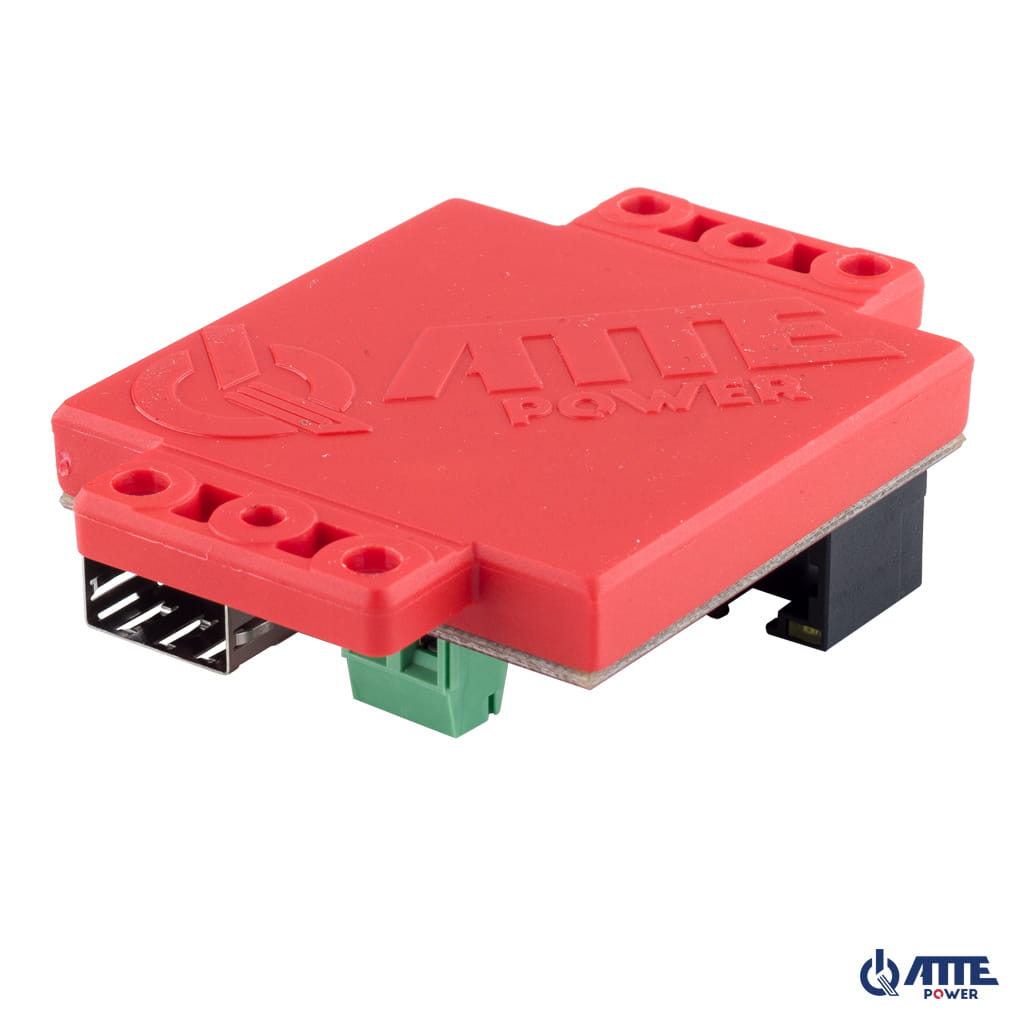

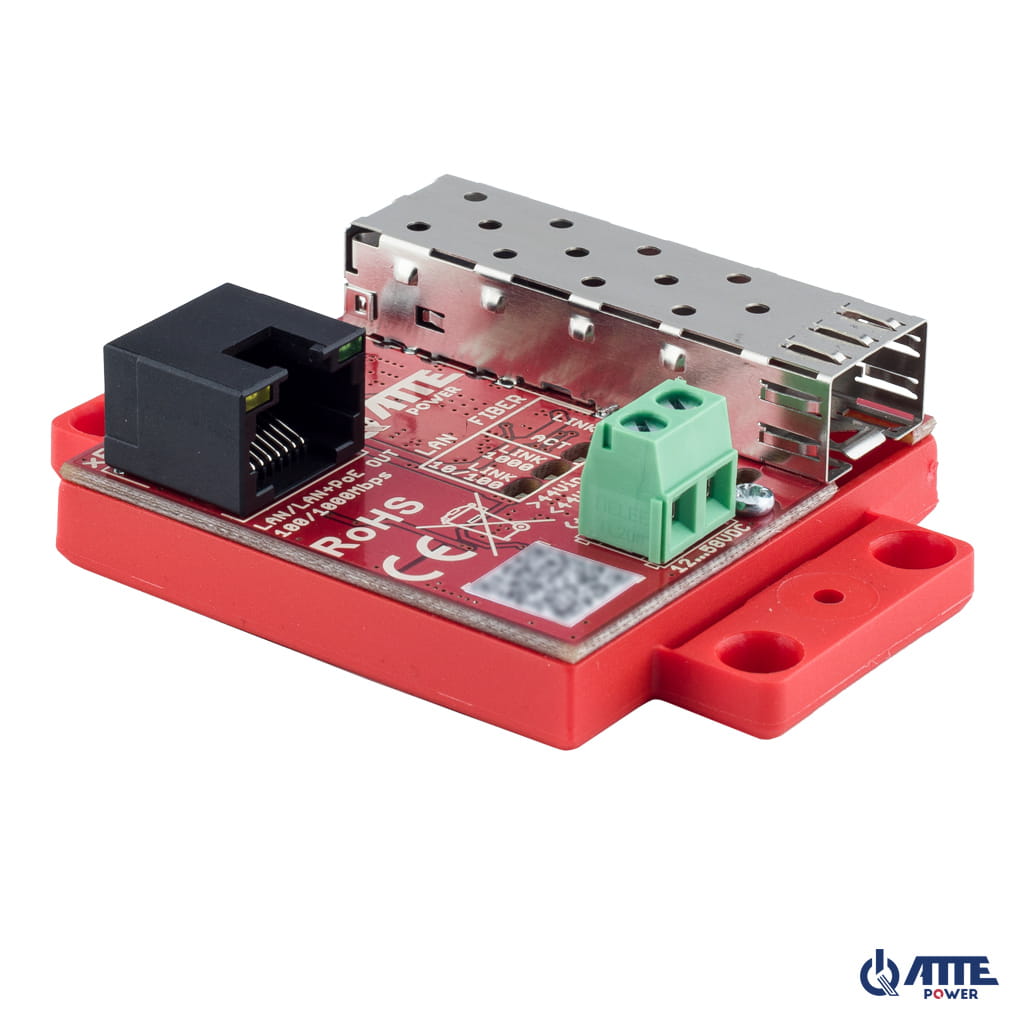

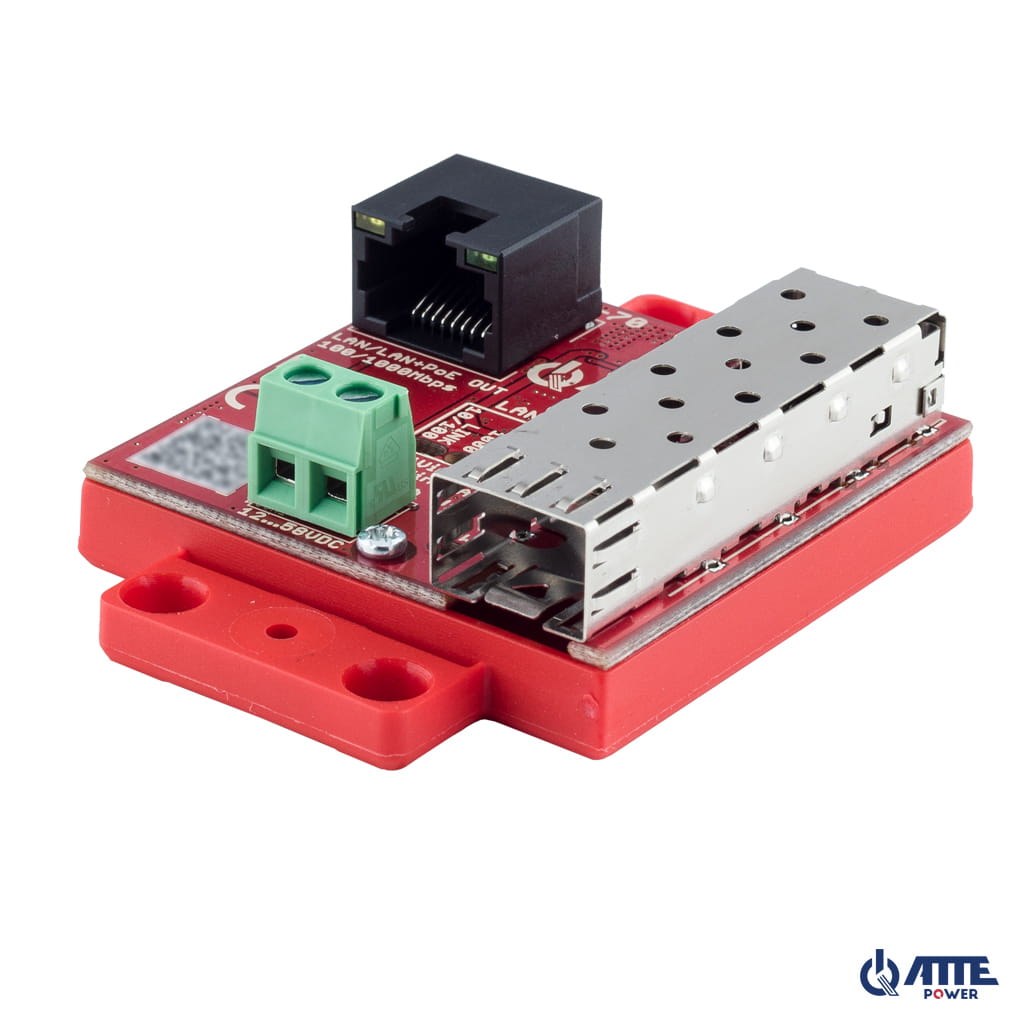

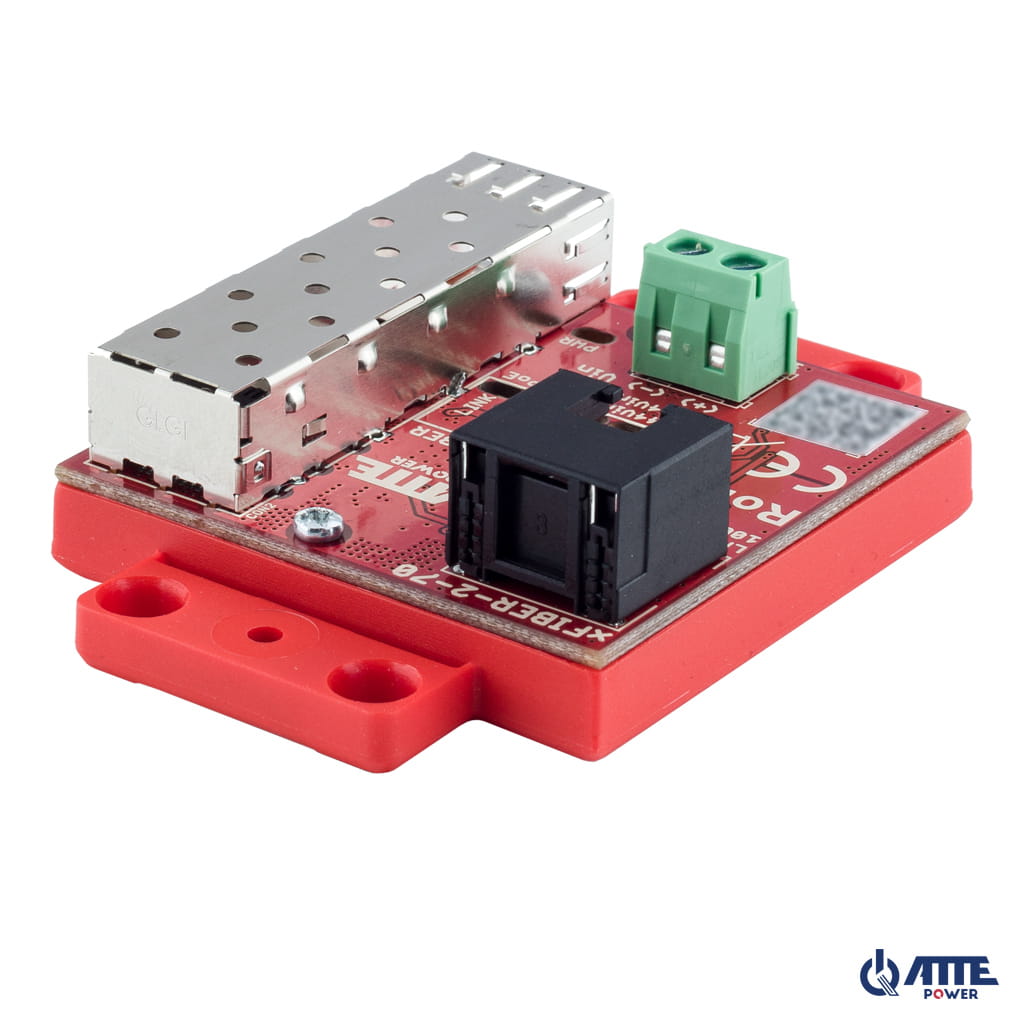

Convertisseur média Gigabit RJ45/SFP – sortie PoE
Gigabit Ethernet - Convertisseur de média SFP, sortie PoE 802.3af/at/passive, 1x LAN 10/100/1000 Mb/s et 1x SFP 1000 Mb/s.
Gigabit 10/100/1000 Mb/sDébit réseau
802.3af/at et PoE passifCompatibilité PoE
1 port PoE de sortie, 1 port SFPNombre total de ports
Présentation
Réutiliser ou prolonger une liaison existante
Gigabit Ethernet - Convertisseur de média SFP, sortie PoE 802.3af/at/passive, 1x LAN 10/100/1000 Mb/s et 1x SFP 1000 Mb/s.
Permet de réutiliser un câblage existant pour migrer une installation vers l’IP et le PoE.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

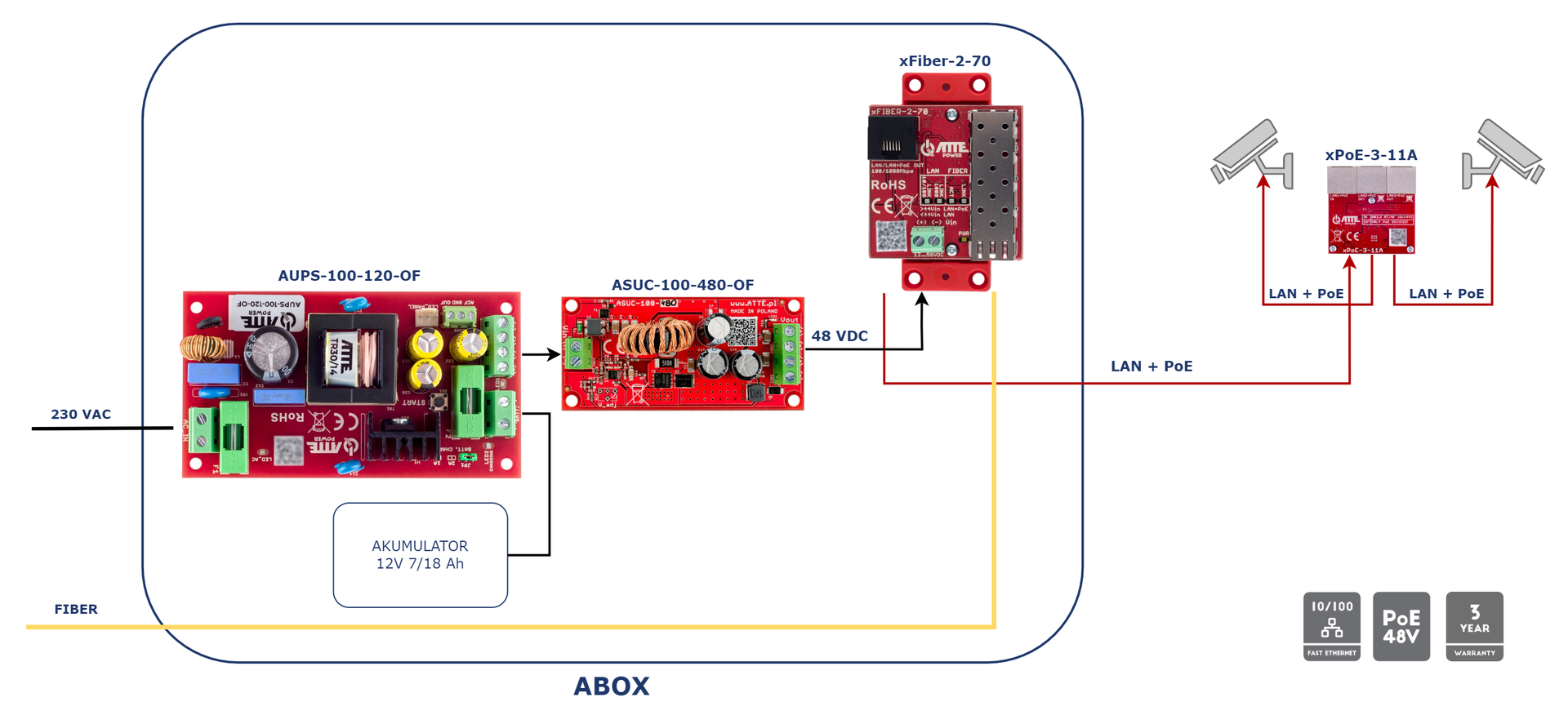

Exemple d'utilisation de xFIBER-2-70 et xPoE-3-11 A dans un point de distribution avec alimentation de secours
Données techniques
Caractéristiques du xFiber-2-70
| Nombre total de ports | 1 port PoE de sortie, 1 port SFP |
|---|---|
| Sortie PoE | LAN/LAN + sortie PoE |
| Ports LAN 1 000 Mb/s | LAN/LAN + sortie PoE |
| Ports LAN + sortie PoE 1000 Mb/s | LAN/LAN + sortie PoE |
| Tension d'entrée | 12 ... 58 V |
| Protection contre les surtensions | LAN/LAN + sortie PoE, CON1 |
| Indication de la bande passante LAN | LAN LINK 10/100 (vert) - Transmission 10/100 Mb/s LAN LINK 1000 (vert) - Transmission 1000 Mb/s |
| Indication d'activité de la fibre optique | FIBER ACT (vert) - activité sur le port SFP |
| Indication de transmission par fibre optique | FIBER LINK (vert) - configuration de la transmission sur le port SFP |
| Indicateur de puissance | LED PWR (blanche) - présence de courant |
| Indication PoE | LED LAN (jaune) - présence de PoE |
| Indication de transmission | LAN ACT (vert) - activité sur le port LAN |
| Plage de température | -25°C ... +65°C |

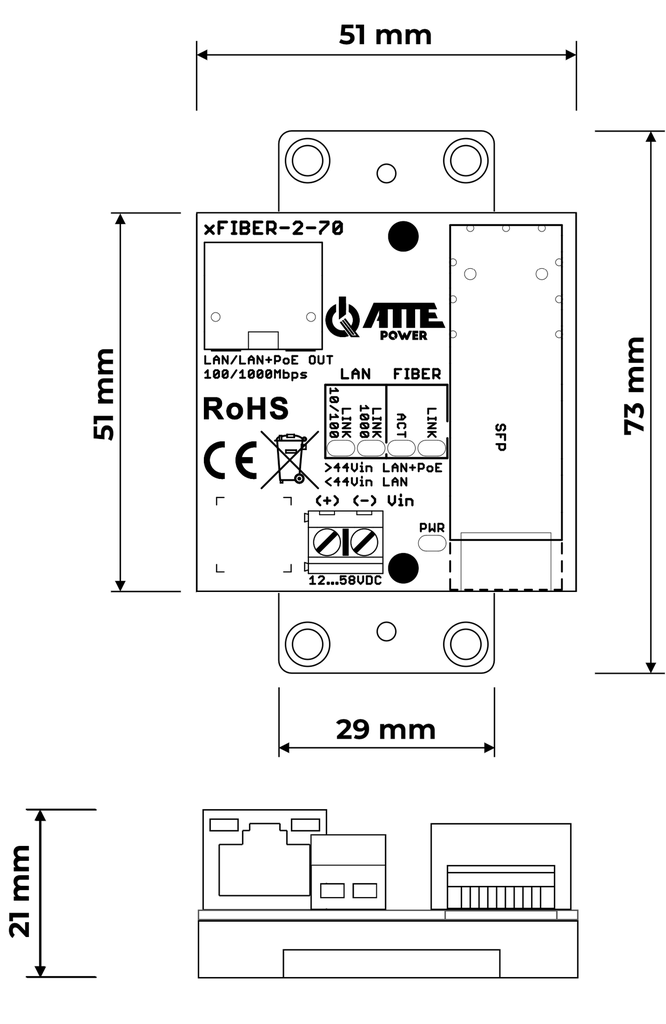

| Dimensions | 51x51(73)x21 mm |
| Poids | 0,029 kg |
| Indice IP | IP20 |
| Type de boîtier | Base de montage universelle |
| Montage | Entretoises de montage, rail TH35 avec support supplémentaire, peuvent être vissés sur une surface plane |
| Code EAN | 5902143691327 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
