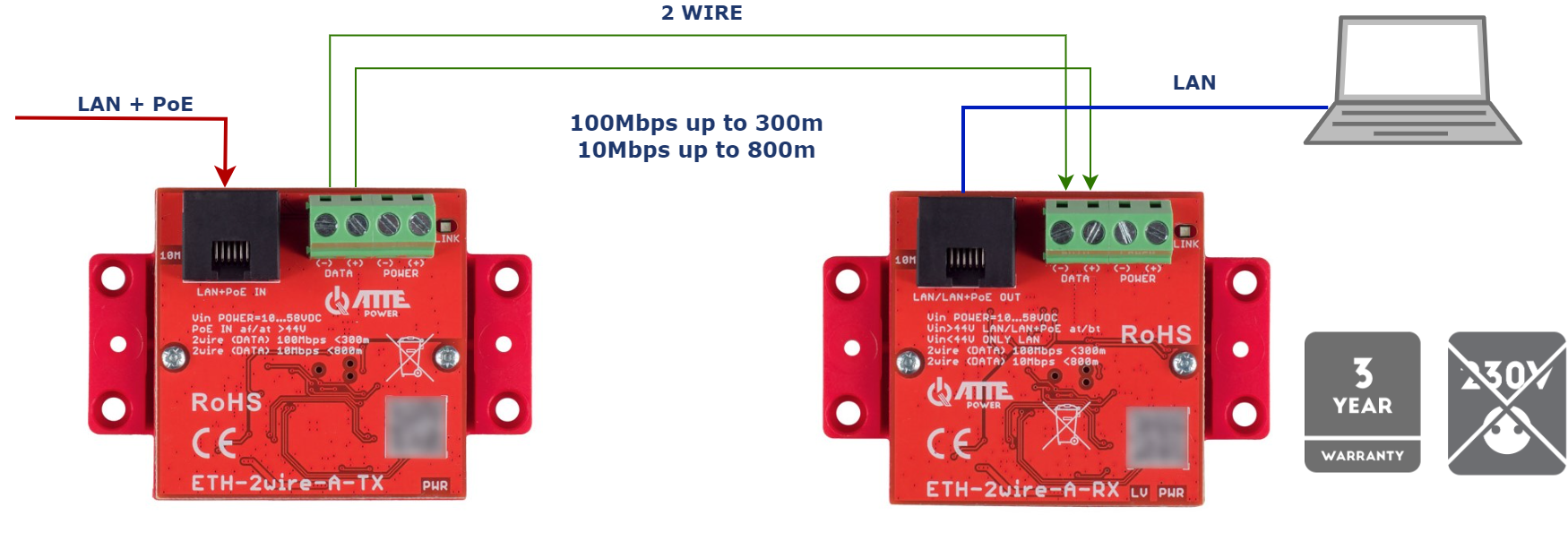

Cas 01
Convertisseurs de transmission

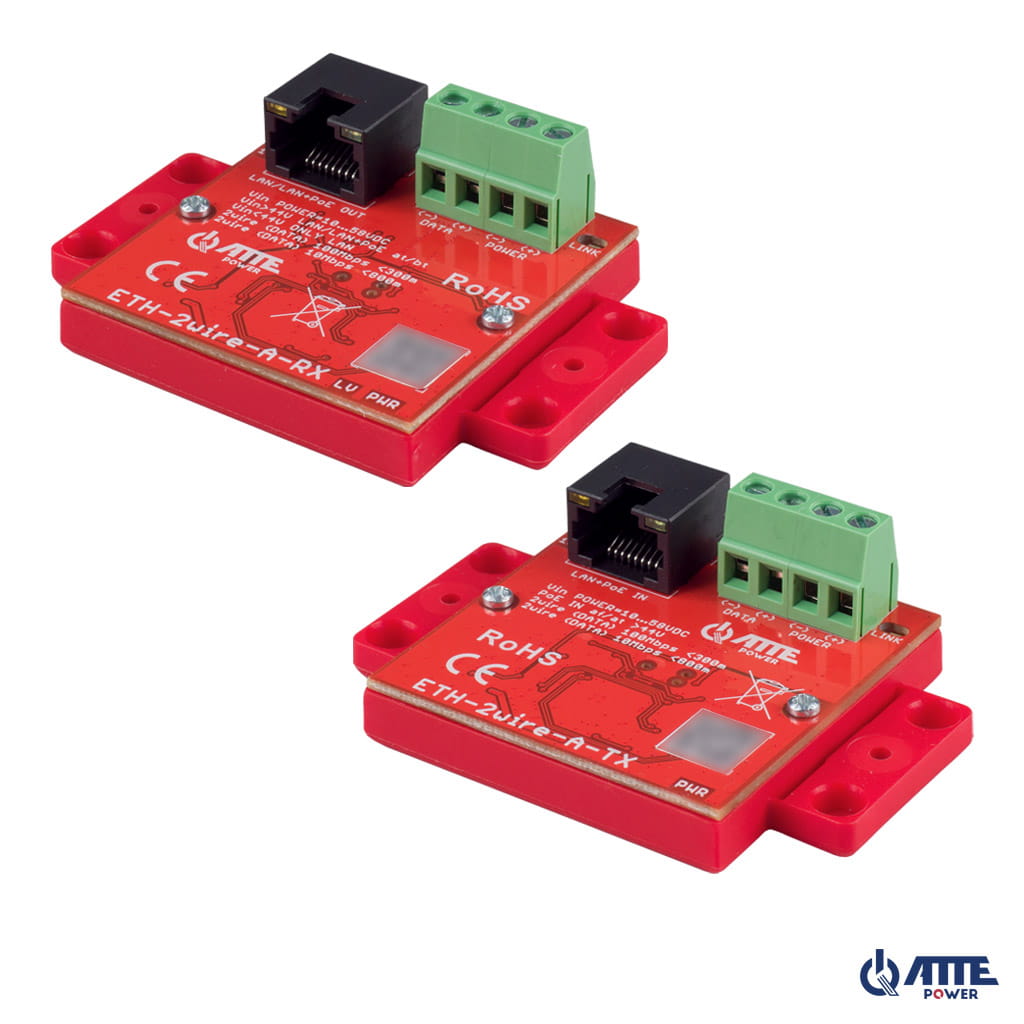

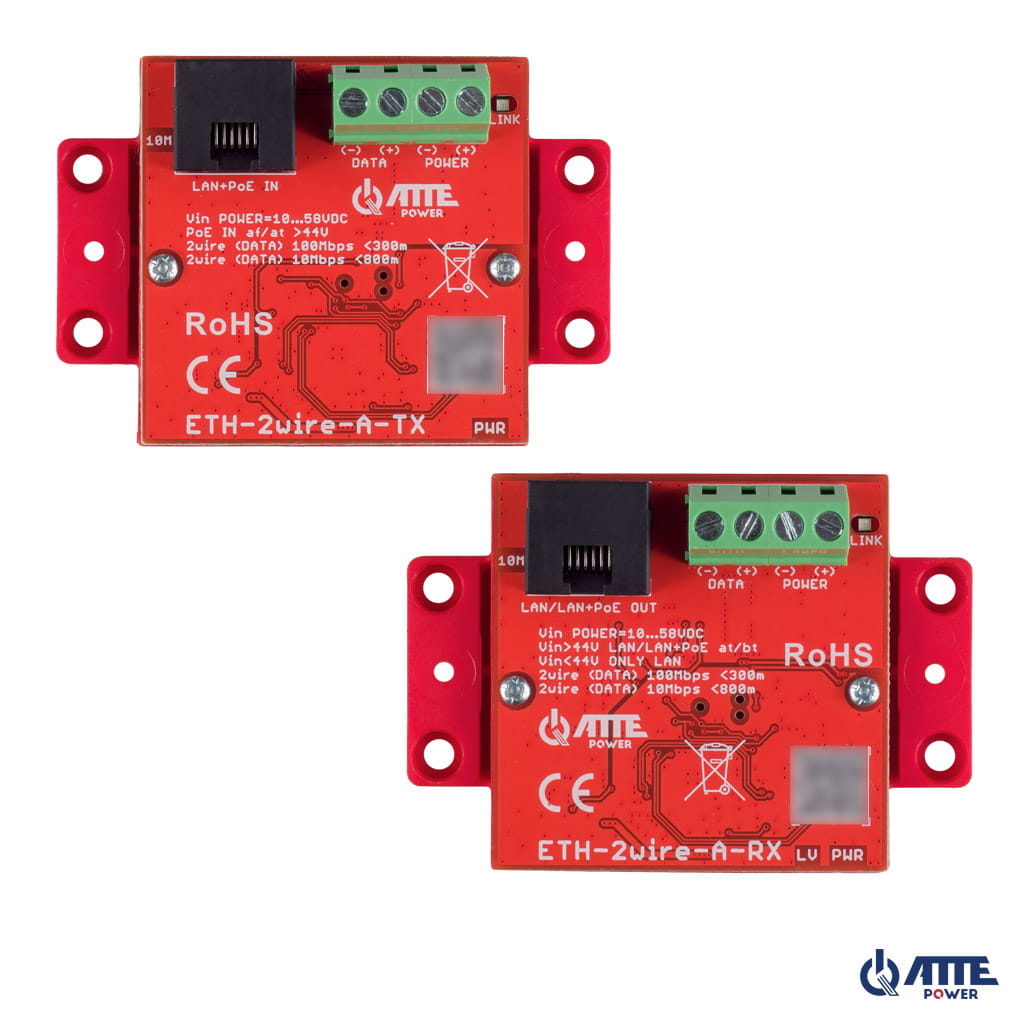

Kit Ethernet et PoE sur 2 fils 10/100 Mb/s – portée 800 m

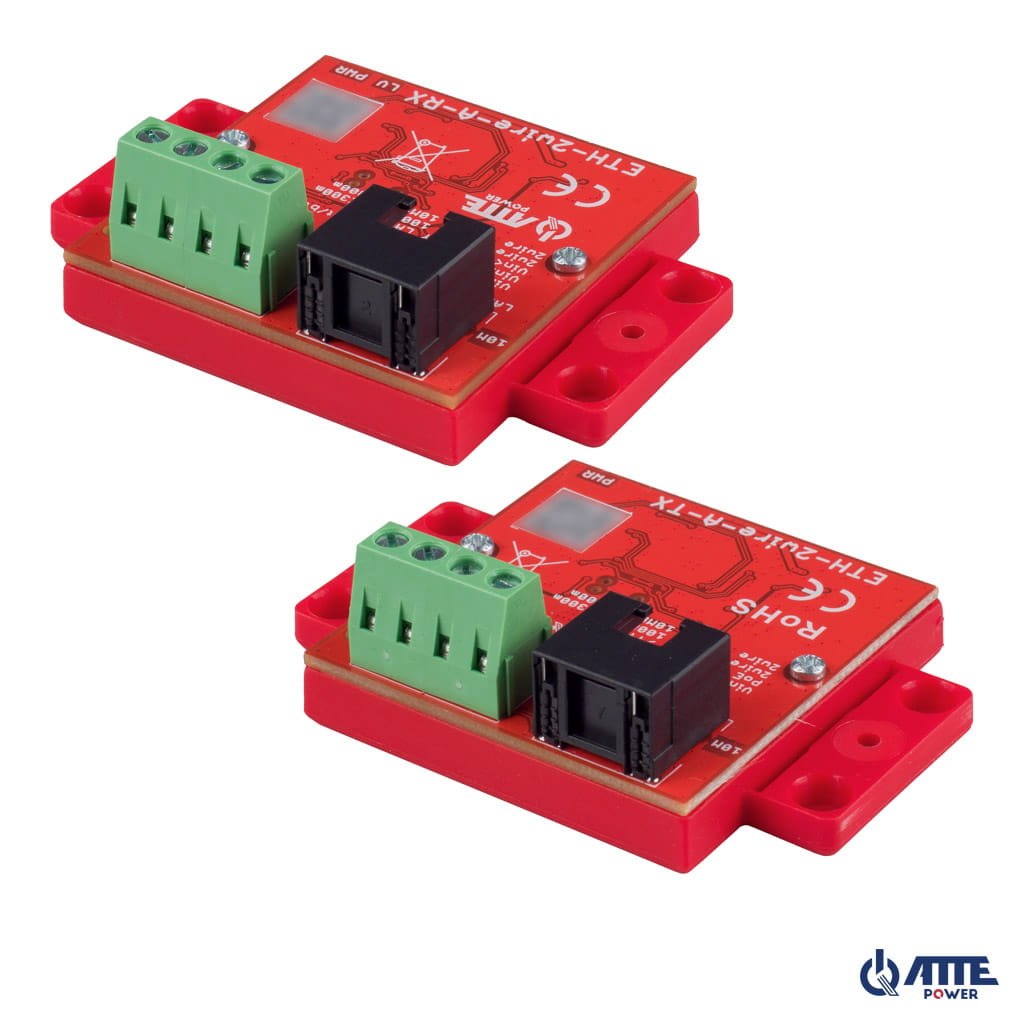

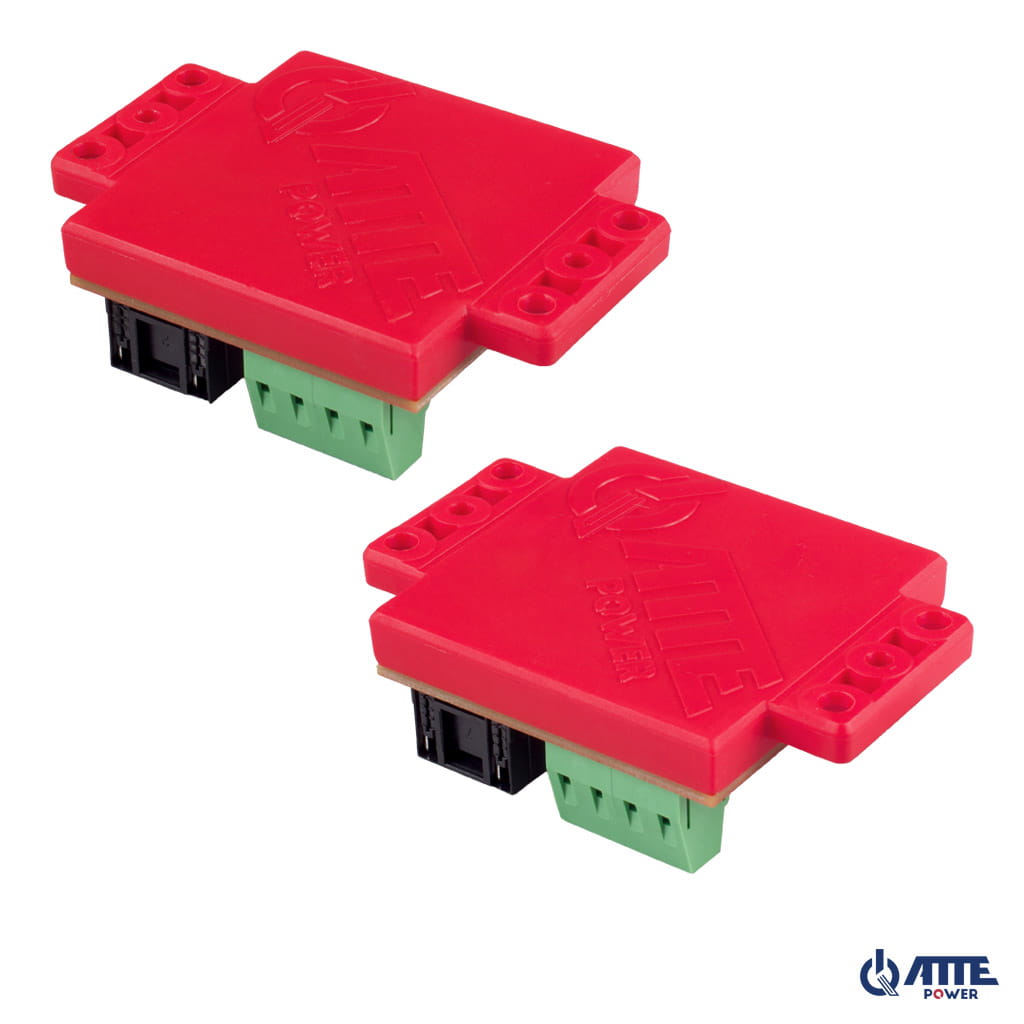

Ensemble de convertisseurs actifs pour transmission Ethernet et PoE sur 2 fils, 1 canal 10/100 Mb/s, entrée PoE 802.3af/at ou passif (ETH-2wire-A-TX), sortie PoE at/bt (ETH-2wire-A-RX), portée jusqu'à 800 m, connecteurs RJ45 et bornier à vis.
Fast Ethernet 10/100 Mb/sDébit réseau
802.3af/at et PoE passifCompatibilité PoE
2 ports PoE, 2 bornes à visNombre total de ports
Présentation
Réutiliser ou prolonger une liaison existante
Ensemble de convertisseurs actifs pour transmission Ethernet et PoE sur 2 fils, 1 canal 10/100 Mb/s, entrée PoE 802.3af/at ou passif (ETH-2wire-A-TX), sortie PoE at/bt (ETH-2wire-A-RX), portée jusqu'à 800 m, connecteurs RJ45 et bornier à vis.
Permet de réutiliser un câblage existant pour migrer une installation vers l’IP et le PoE.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

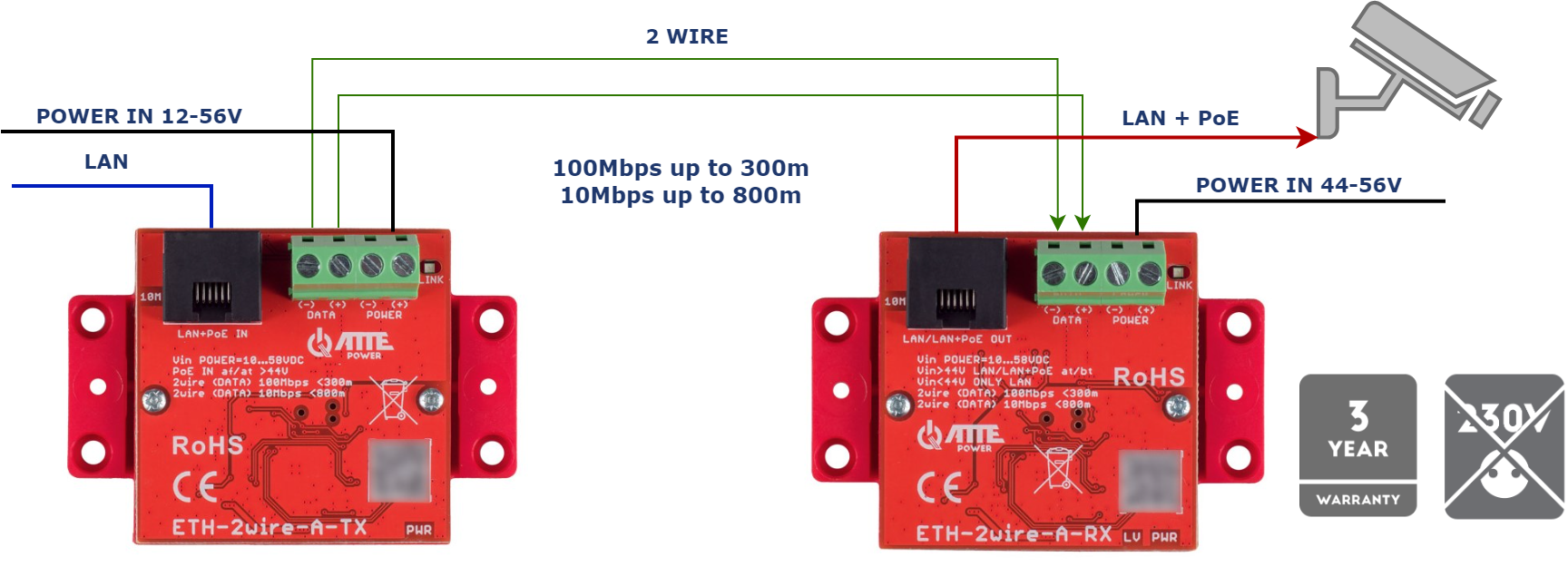

Un exemple d'utilisation de l'ETH-2wire-A-SET pour alimenter une caméra IP PoE en alimentant les modules à partir d'une alimentation externe
Cas 03

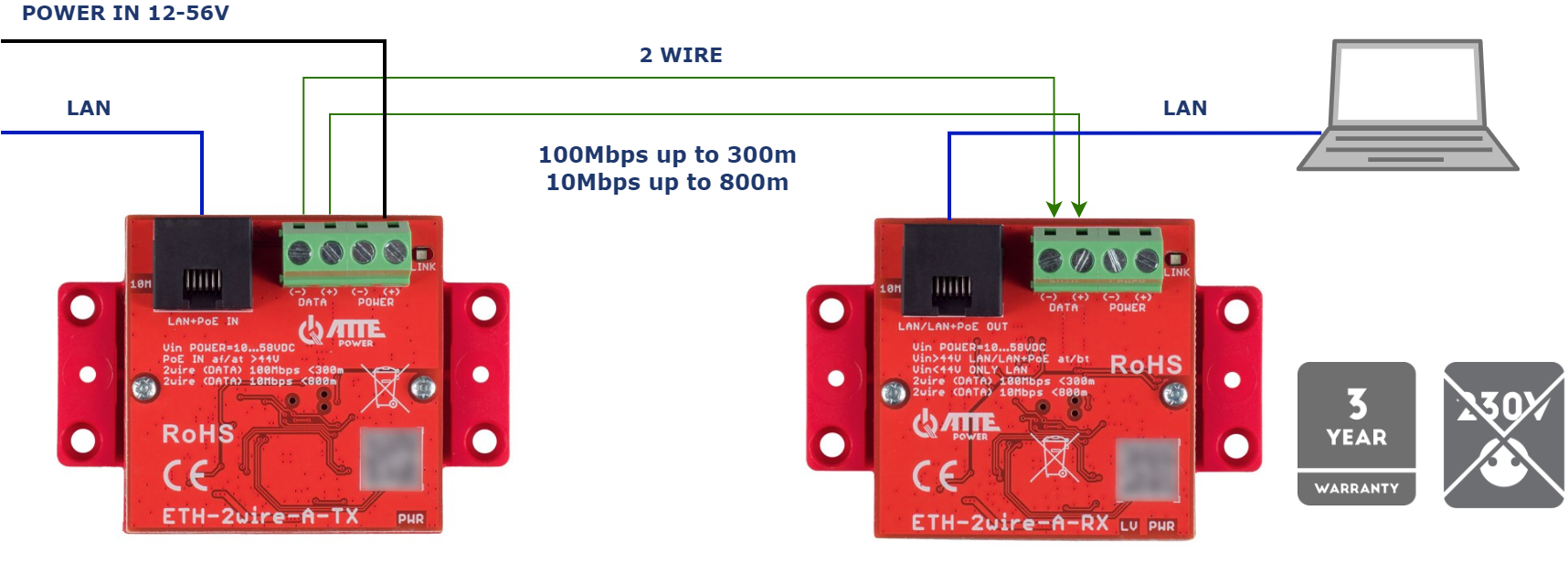

Un exemple d'utilisation de l'ETH-2wire-A-SET pour la transmission Ethernet sur deux fils en alimentant des appareils à partir d'une alimentation externe
Cas 04

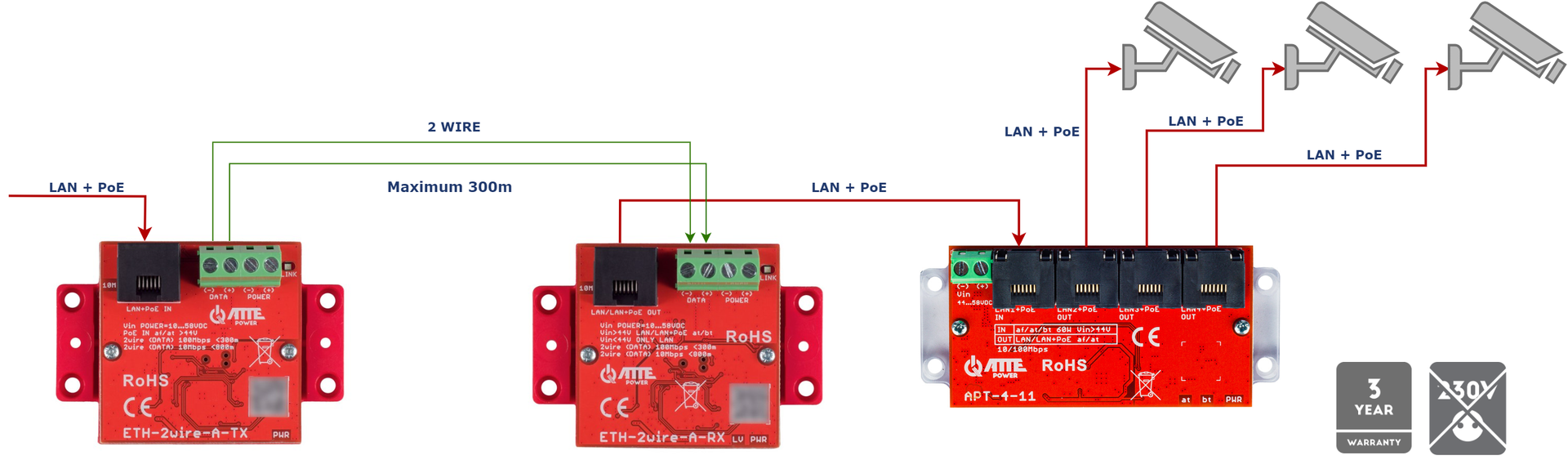

Un exemple d'utilisation de l'ETH-2wire-A-SET pour alimenter 3 caméras IP PoE sur deux fils en conjonction avec le commutateur APT-4-11
Avant installation
Les contrôles utiles avant la mise en service
- Les valeurs de débit et les distances indiquées concernent une seule paire de fils de câble UTP, en réalité elles peuvent varier en fonction du câble utilisé sur la voie à 2 fils.
- La bande passante du chemin 2 fils est réglée automatiquement en fonction de la stabilité de la connexion.
- La transmission et l'alimentation sont transmises via le connecteur DATA, le connecteur POWER ne doit être utilisé que pour l'alimentation provenant d'une alimentation externe.
- Les modules sont connectés par une paire de fils utilisant des connecteurs DATA, qui transmettent à la fois les données et l'alimentation.
Données techniques
Caractéristiques du ETH-2wire-A-SET
| Nombre total de ports | 2 ports PoE, 2 bornes à vis |
|---|---|
| Entrée PoE | LAN + entrée PoE 802.3af/at |
| Sortie PoE | LAN + sortie PoE 802.3af/at/bt60 |
| Ports LAN 10/100 Mb/s | LAN + entrée PoE, LAN + sortie PoE |
| Tension d'entrée | Vin PoE - 24 ... 56 V, Vin Power - 12 ... 56 V |
| Tension PoE de sortie | Vout = Vin (44 ... 56 VCC) |
| Consommation d'énergie | 1,35 W (canal complet) |
| Contrôle de la puissance de sortie | Négociation automatique |
| Protection contre les surtensions | LAN et DONNÉES |
| Protection contre les surcharges | ETH-2wire-A-TX - Protection contre les surcharges 0,6 A |
| Longueur du câble 2FILS | < 800 m - 2 fils simples torsadés par ex. 1 paire torsadée UTP |
| Indication de données à 2 fils | LED LINK (vert) - liaison et transmission de données sur rail à 2 fils |
| Indicateur de puissance | LED PWR - Présence de puissance |
| Indication PoE | LED port RJ45 (jaune) - présence de PoE |
| Indication de transmission | LED port RJ45 (vert) - liaison et transmission de données en LAN |
| Indication de la bande passante LAN | LED 10Mb – Transmission LAN dans le canal 2WIRE à une vitesse de 10 Mb/s |
| Indication de basse tension | LED LED de signalisation BT Basse Tension (<44 V) |
| Plage de température | -25°C ... +65°C |

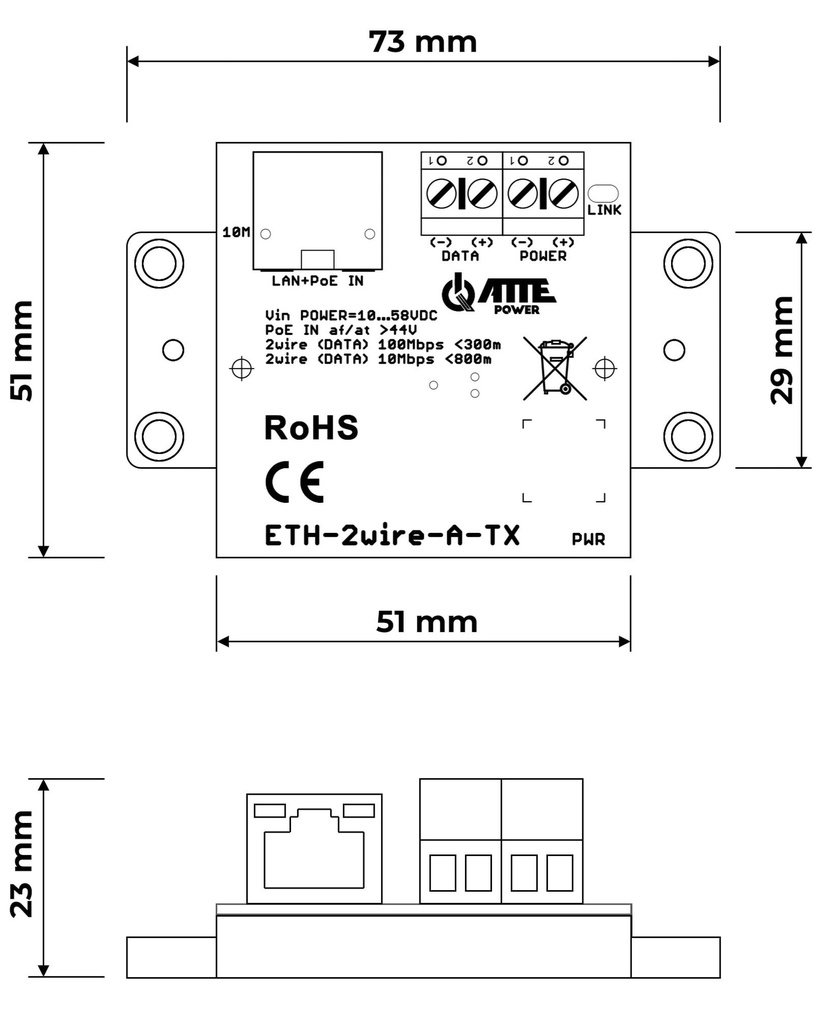

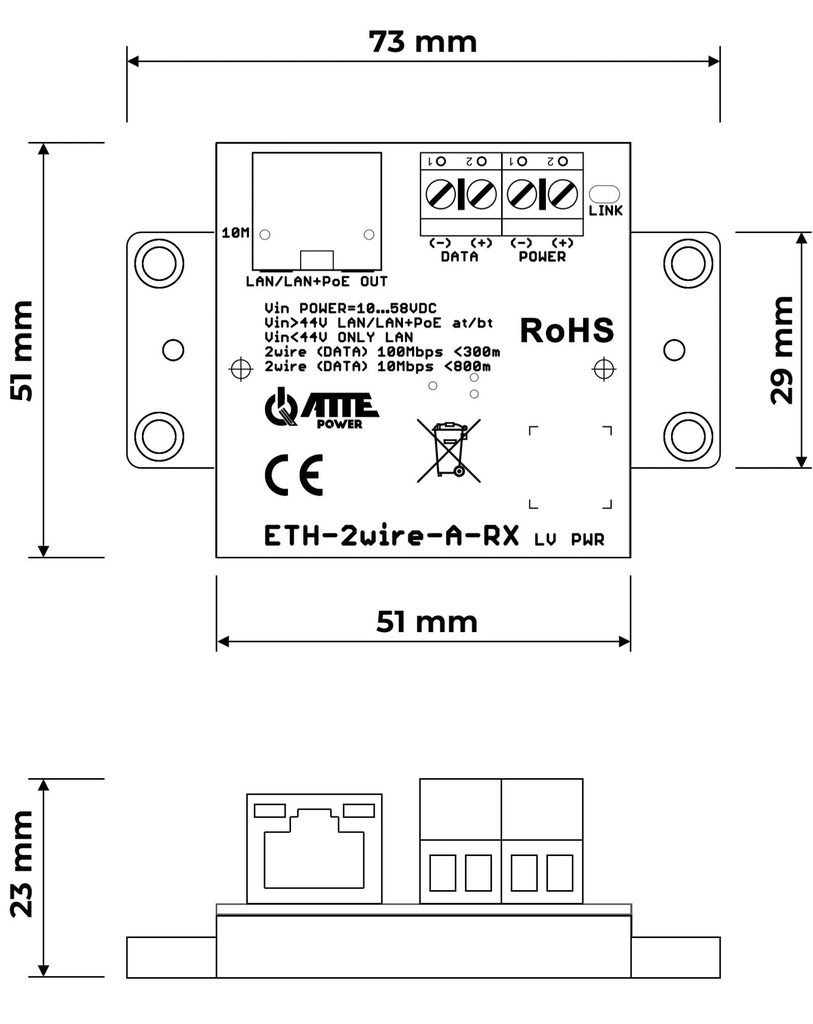

| Dimensions | 51x51(73)x23 mm |
| Poids | 0,056kg |
| Indice IP | IP20 |
| Type de boîtier | Base de montage universelle |
| Code EAN | 5902143691617 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
