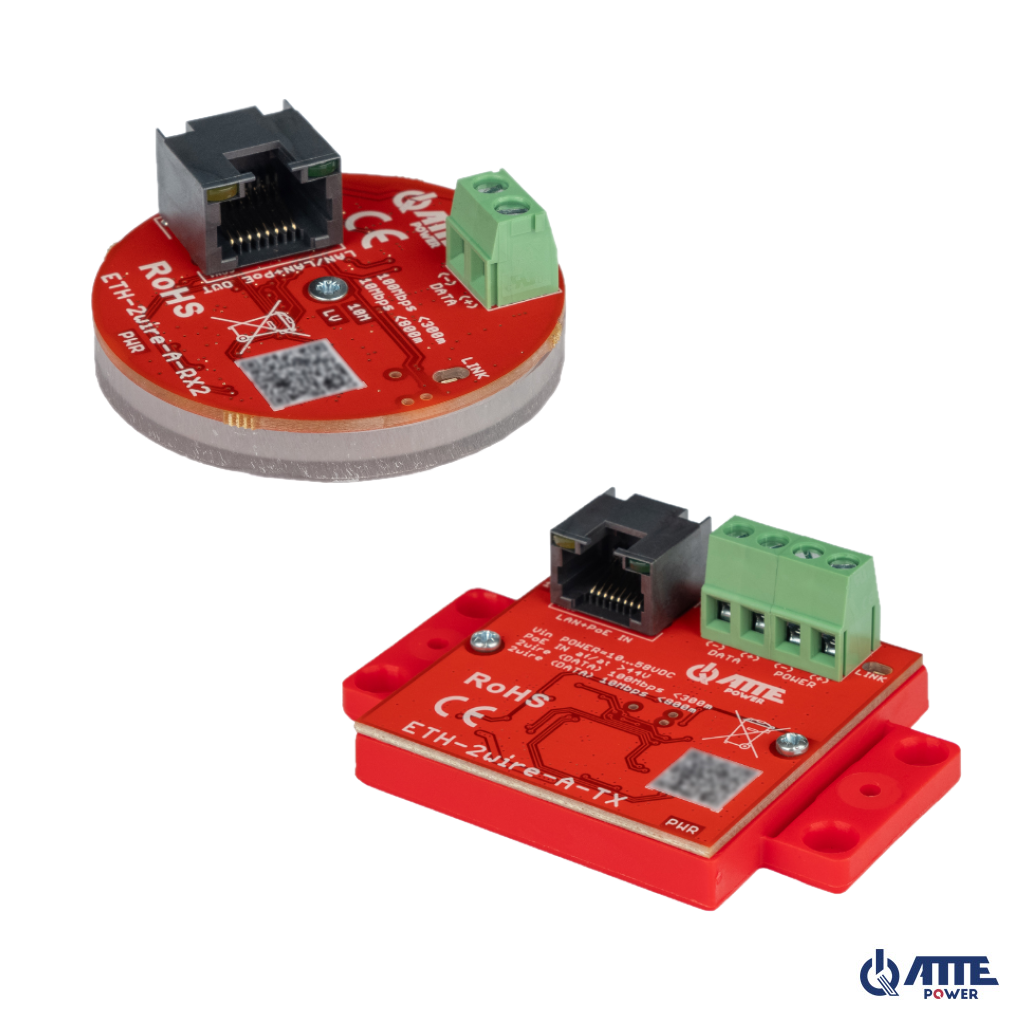

ATTE - Kit Ethernet et PoE sur 2 fils 10/100 Mb/s – récepteur rond, portée 800 m

(0 avis)

Ensemble de convertisseurs actifs pour transmission Ethernet et PoE sur 2 fils, 1 canal 10/100 Mb/s, entrée PoE 802.3af/at ou passif (ETH-2wire-A-TX), sortie PoE at/bt (ETH-2wire-A-RX2), portée jusqu'à 800 m, connecteurs RJ45 et bornier à vis, PCB rond ETH-2wire-A-RX2.

Permet de réutiliser un câblage existant pour migrer une installation vers l’IP et le PoE.

Sur devis Chiffrage personnalisé après validation de votre sélection.
  • Marque
  • Type de produit
  • Standards PoE compatibles
  • Débit Ethernet maximal
  • Statut de commercialisation
Nous contacter

Aucun paiement en ligne · Compatibilité vérifiée avant chiffrage

Convertisseurs de transmission

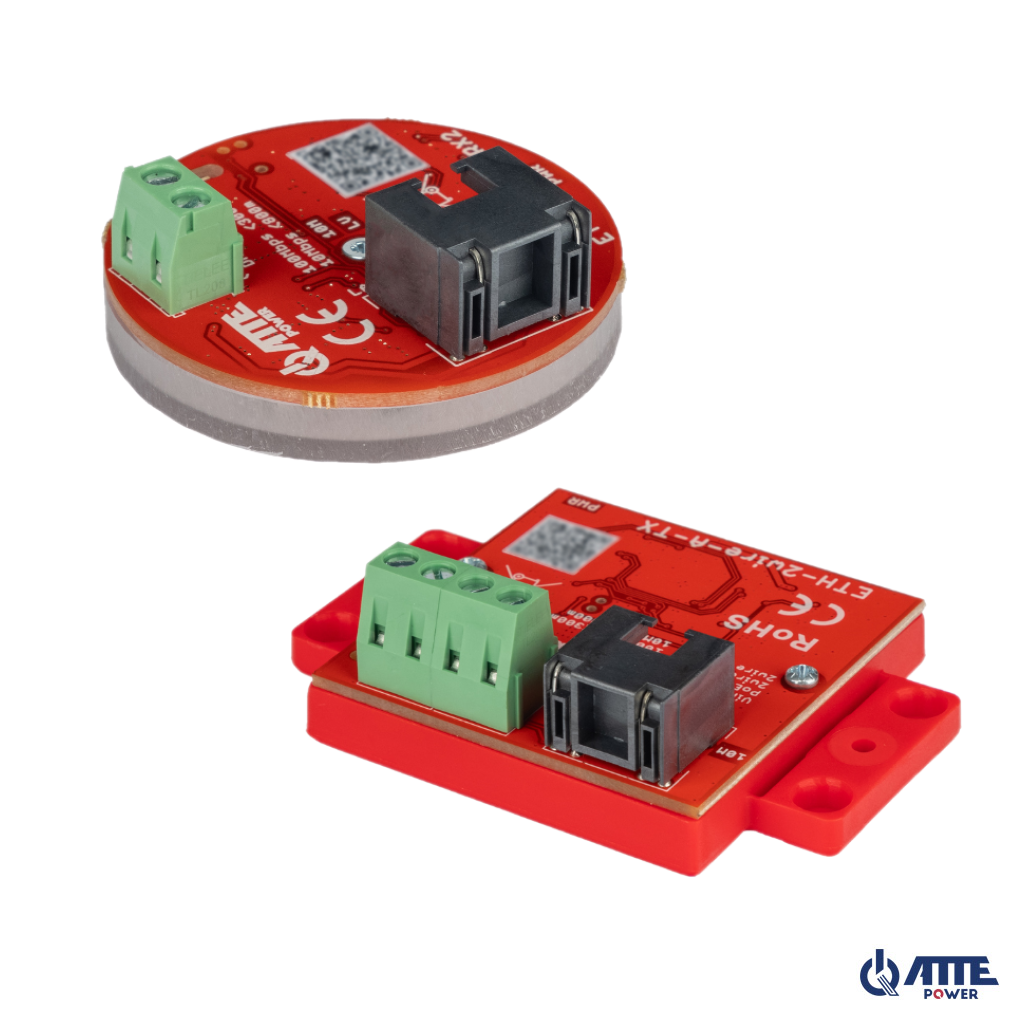

Kit Ethernet et PoE sur 2 fils 10/100 Mb/s – récepteur rond, portée 800 m

Ensemble de convertisseurs actifs pour transmission Ethernet et PoE sur 2 fils, 1 canal 10/100 Mb/s, entrée PoE 802.3af/at ou passif (ETH-2wire-A-TX), sortie PoE at/bt (ETH-2wire-A-RX2), portée jusqu'à 800 m, connecteurs RJ45 et bornier à vis, PCB rond ETH-2wire-A-RX2.

Fast Ethernet 10/100 Mb/sDébit réseau
802.3af/at et PoE passifCompatibilité PoE
2 ports PoE, 2 bornes à visNombre total de ports

Présentation

Réutiliser ou prolonger une liaison existante

Ensemble de convertisseurs actifs pour transmission Ethernet et PoE sur 2 fils, 1 canal 10/100 Mb/s, entrée PoE 802.3af/at ou passif (ETH-2wire-A-TX), sortie PoE at/bt (ETH-2wire-A-RX2), portée jusqu'à 800 m, connecteurs RJ45 et bornier à vis, PCB rond ETH-2wire-A-RX2.

Permet de réutiliser un câblage existant pour migrer une installation vers l’IP et le PoE.

Exemples d’application

Voir les architectures possibles

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

Cas 01

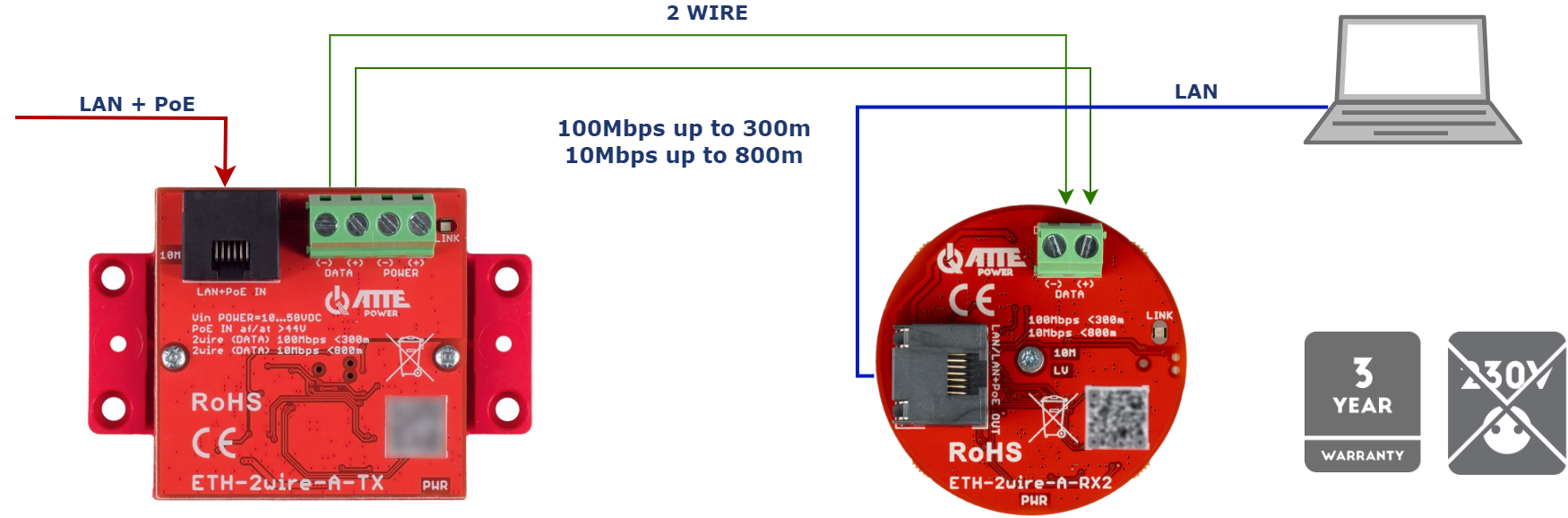

Application de base de l'ETH-2wire-A-SET2 pour la transmission Ethernet sur deux fils

Cas 02

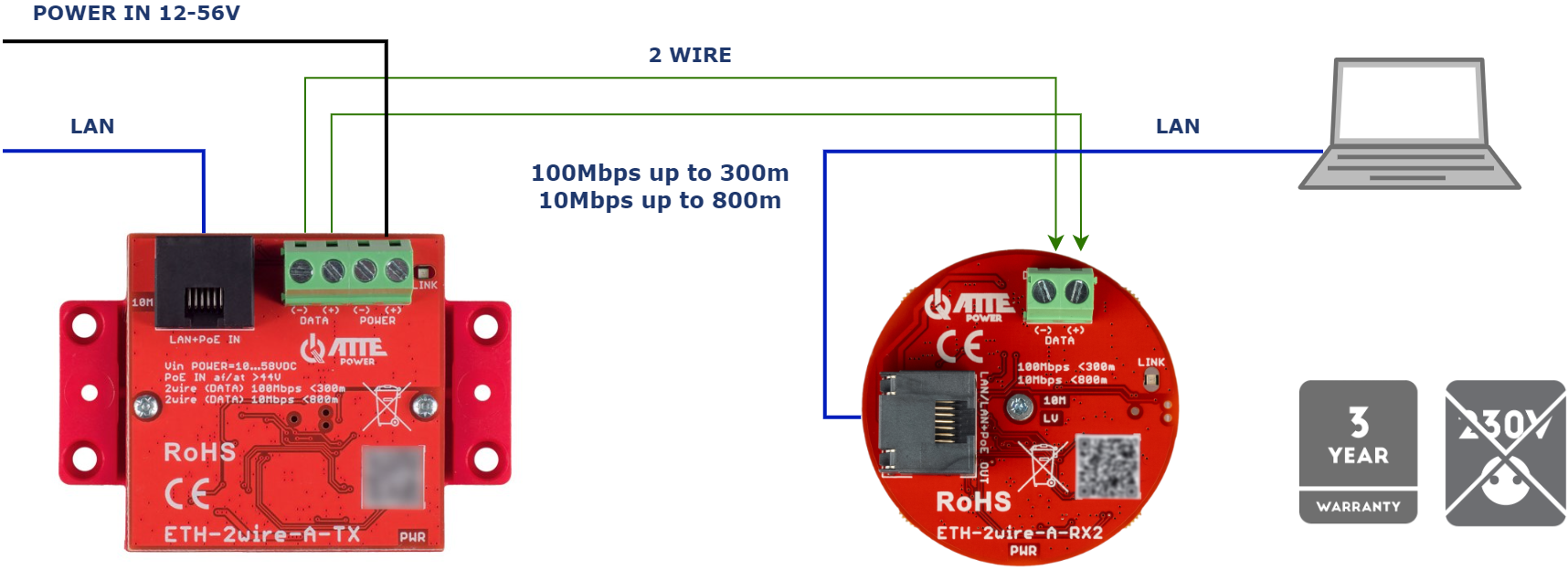

Exemple d'utilisation de l'ETH-2wire-A-SET2 pour la transmission Ethernet sur deux fils en alimentant les modules à partir d'une alimentation externe

Cas 03

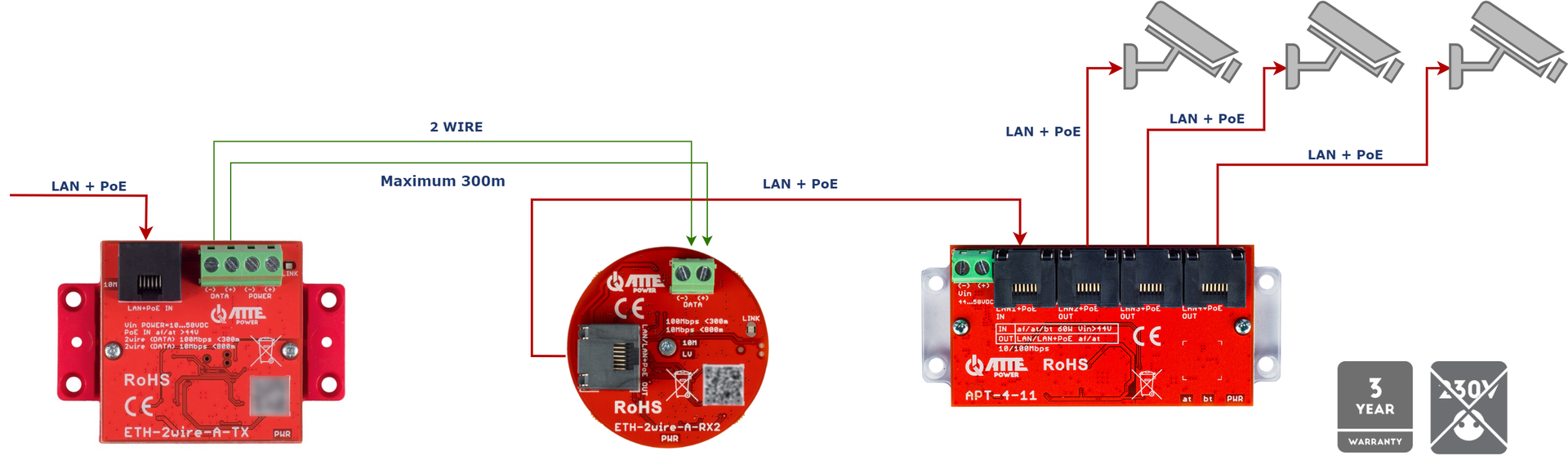

Exemple d'utilisation de l'ETH-2wire-A-SE2 pour alimenter 3 caméras IP PoE sur deux fils en conjonction avec le commutateur APT-4-11

Cas 04

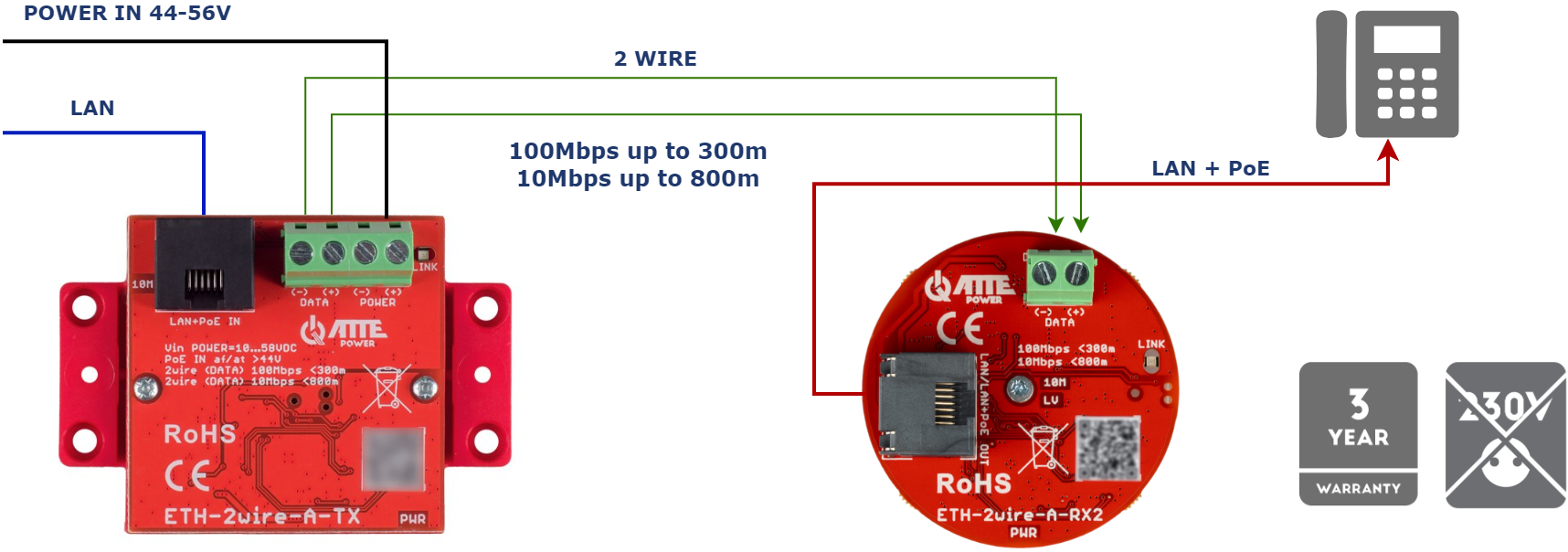

Exemple d'utilisation de l'ETH-2wire-A-SET2 pour alimenter un téléphone VOIP en alimentant l'appareil à partir d'une alimentation externe

Avant installation

Les contrôles utiles avant la mise en service

  • Les valeurs de débit et de distance sont données pour une seule paire de fils UTP, en réalité elles peuvent varier en fonction du câble utilisé dans le trajet 2 fils.
  • La bande passante du chemin 2 fils est réglée automatiquement en fonction de la stabilité de la connexion.

Données techniques

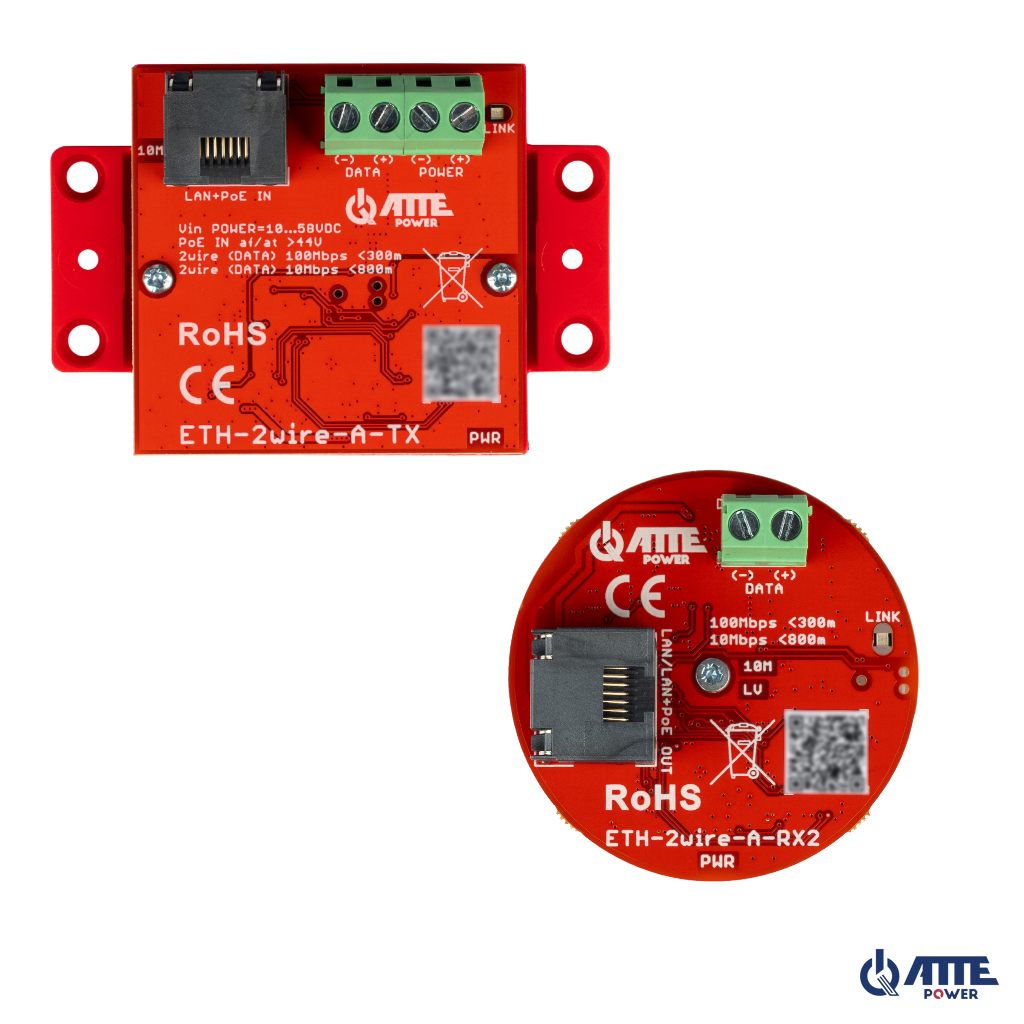

Caractéristiques du ETH-2wire-A-SET2

Nombre total de ports2 ports PoE, 2 bornes à vis
Entrée PoELAN + entrée PoE 802.3af/at
Sortie PoELAN + sortie PoE 802.3af/at/bt60
Ports LAN 10/100 Mb/sLAN + entrée PoE, LAN + sortie PoE
Tension d'entréeVin PoE - 24 ... 56 V, Vin Power - 12 ... 56 V
Tension PoE de sortieVout = Vin (44... 58 V)
Consommation d'énergie1,35 W (canal complet)
Contrôle de la puissance de sortieNégociation automatique
Protection contre les surtensionsLAN et DONNÉES
Protection contre les surchargesETH-2wire-A-TX - Protection contre les surcharges 0,6 A
Longueur du câble 2FILS< 800 m - 2 fils simples torsadés par ex. 1 paire torsadée UTP
Indication de données à 2 filsLED LINK (vert) - liaison et transmission de données sur rail à 2 fils
Indicateur de puissanceLED PWR - Présence de puissance
Indication PoELED port RJ45 (jaune) - présence de PoE
Indication de transmissionLED port RJ45 (vert) - liaison et transmission de données en LAN
Indication de la bande passante LANLED 10Mb – Transmission LAN dans le canal 2WIRE à une vitesse de 10 Mb/s
Indication de basse tensionLED LED de signalisation BT Basse Tension (<44 V)
Plage de température-25°C ... +65°C

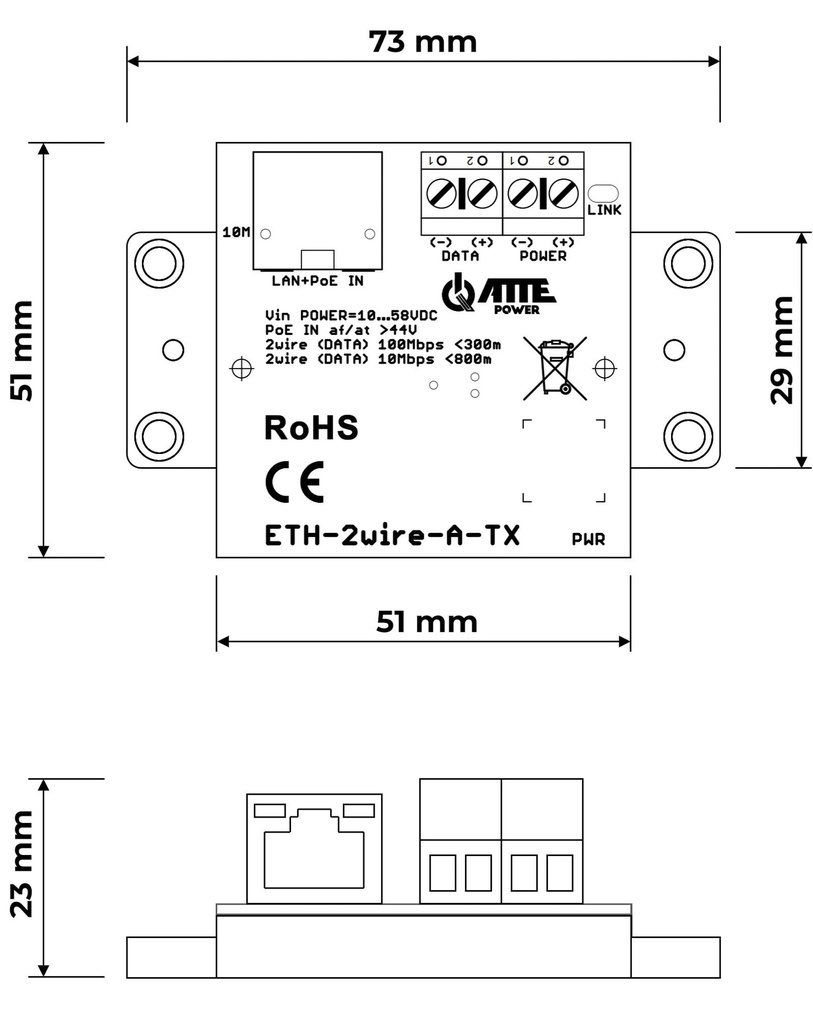

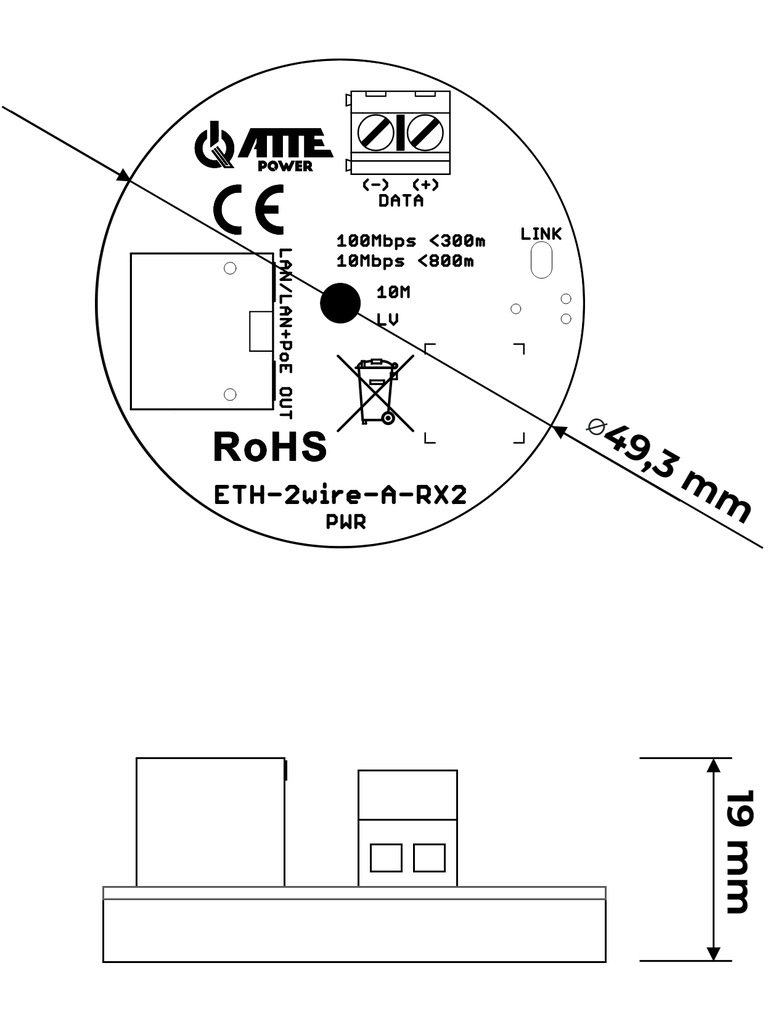

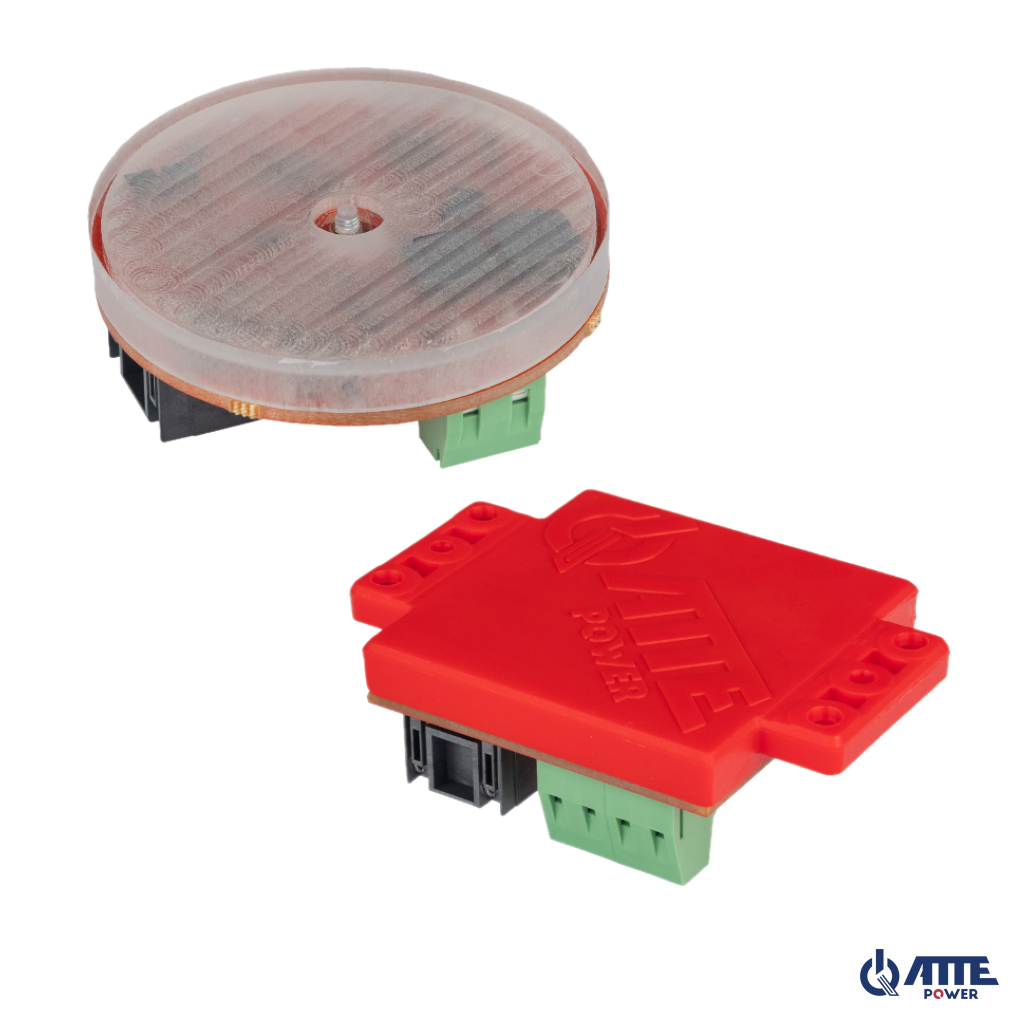

Dimensions51 x 51(73) x 21 mm - TX / Ø49,3 x 19 mm - RX2
Poids0,047 kg
Indice IPIP20
Type de boîtierBase de montage universelle - TX / Polycarbonate - RX
MontageEntretoises de montage, rail TH35 avec support supplémentaire, peuvent être vissés sur une surface plane
Code EAN5902143691709
Code PKWiU26.30.23.0
Code SH8517 62
Code CN20208517 62 00

Besoin de valider cette référence ATTE ?

Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.

Faire valider mon installation

Spécifications

Standards PoE compatibles IEEE 802.3af, IEEE 802.3at, PoE passif
Marque ATTE
Type de produit Convertisseur de transmission
Débit Ethernet maximal 100 Mb/s
Statut de commercialisation Actif
