Kit PoE 5 caméras 96 W – coffret extérieur 140 × 190 × 70 mm

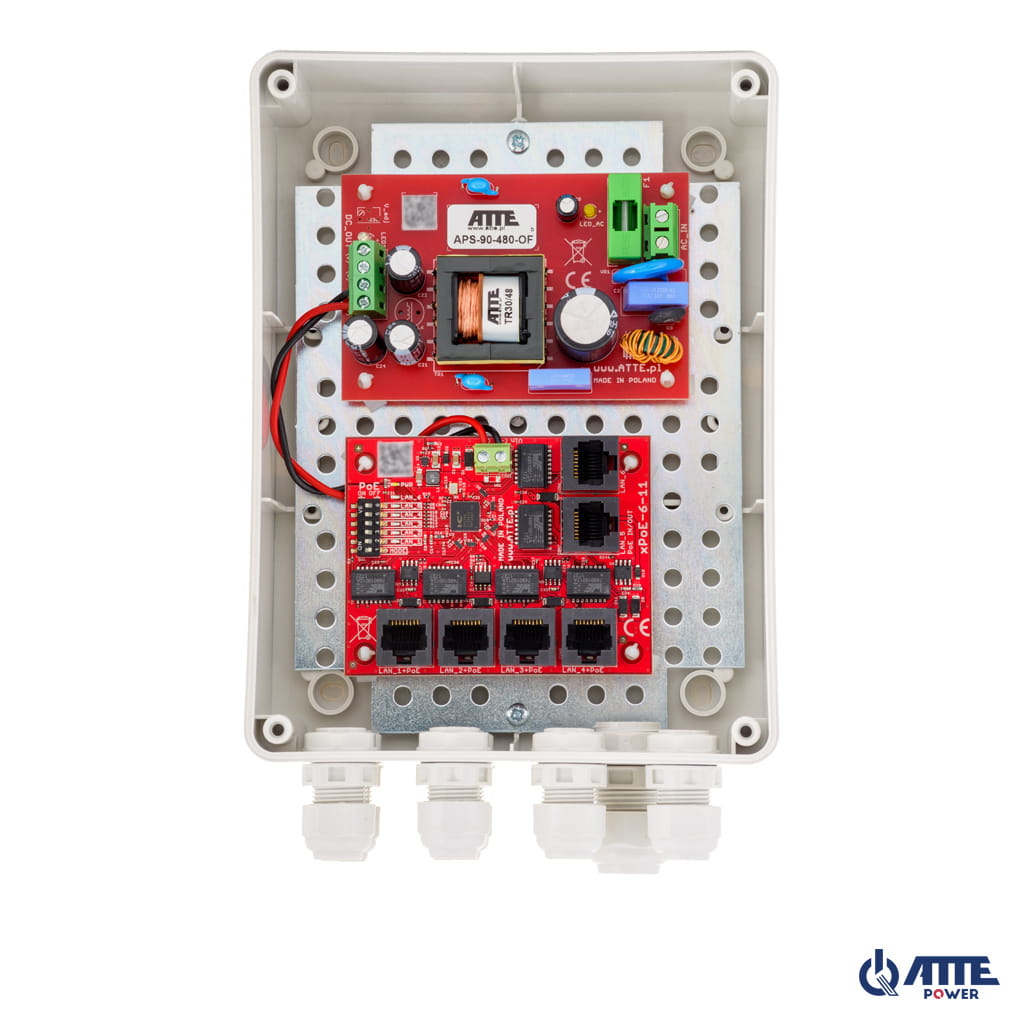

Kit PoE pour 5 caméras IP, boîtier extérieur ABOX-M2, alimentation 96 W, switch PoE 6 ports 10/100 Mb/s (5 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.
Fast Ethernet 10/100 Mb/sDébit réseau
Coffret extérieurType de montage
5 ports PoE, 1 port de liaison montanteNombre total de ports
Présentation
Centraliser le réseau et l’alimentation PoE
Kit PoE pour 5 caméras IP, boîtier extérieur ABOX-M2, alimentation 96 W, switch PoE 6 ports 10/100 Mb/s (5 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.
Solution prête à intégrer pour centraliser le réseau et l’alimentation de plusieurs équipements IP.
Données techniques
Caractéristiques du IP-5-11-M2
| Nombre total de ports | 5 ports PoE, 1 port de liaison montante |
|---|---|
| Sortie PoE | LAN 1 ... LAN 5 PoE passif |
| Entrée/sortie PoE | LAN 5 PoE passif |
| Ports LAN 10/100 Mb/s | Réseau local 1 ... Réseau local 6 |
| Ports LAN longue portée | LAN 1 ... LAN 4 - Portée 10 Mb/s jusqu'à 280 m |
| Ports LAN + sortie PoE 10/100 Mb/s | Réseau local 1 ... Réseau local 5 |
| Tension d'entrée | 190 ... 260 VCA, 50 Hz |
| Tension PoE de sortie | 48 VCC +/- 2% |
| Puissance de sortie maximale du port | PoE passif LAN 1 ... LAN 4 - 40 W, LAN 5 - 60 W |
| Contrôle de la puissance de sortie | Commutateur DIP PoE ON/OFF - positions 2...6 (LAN 1...LAN 5) |
| Protection contre les surtensions | Réseau local 1 ... Réseau local 6 |
| Protection contre les surcharges | LAN 1 ... LAN 4 protection contre les surcharges 0,75 A LAN 5 protection contre les surcharges 1,25 A |
| Puissance de sortie continue | 96 W |
| Type d'alimentation | SMPS |
| Protection d'entrée d'alimentation | Fusible à fusion lente de 3,15 A |
| Protection de sortie d'alimentation | Protection électronique contre les surcharges à 3 A |
| Protection thermique de l'alimentation | TSD 130°C - nécessite un redémarrage de l'alimentation |
| Efficacité | 92 % à 90 W |
| Indication de la tension secteur | LED_AC (jaune) - tension secteur présente |
| Indication de tension de sortie | LED 1 (verte) - tension de sortie présente |
| Indication PoE | LED LAN 1 ... LAN 5 (rouge) - PoE présent |
| Indication de transmission | LED LAN 1 ... LAN 6 (verte) - liaison et transmission de données |
| Plage de température | -25°C ... +50°C |
| Dimensions | 140x190x70 mm |
| Poids | 0,71 kg |
| Indice IP | IP56 |

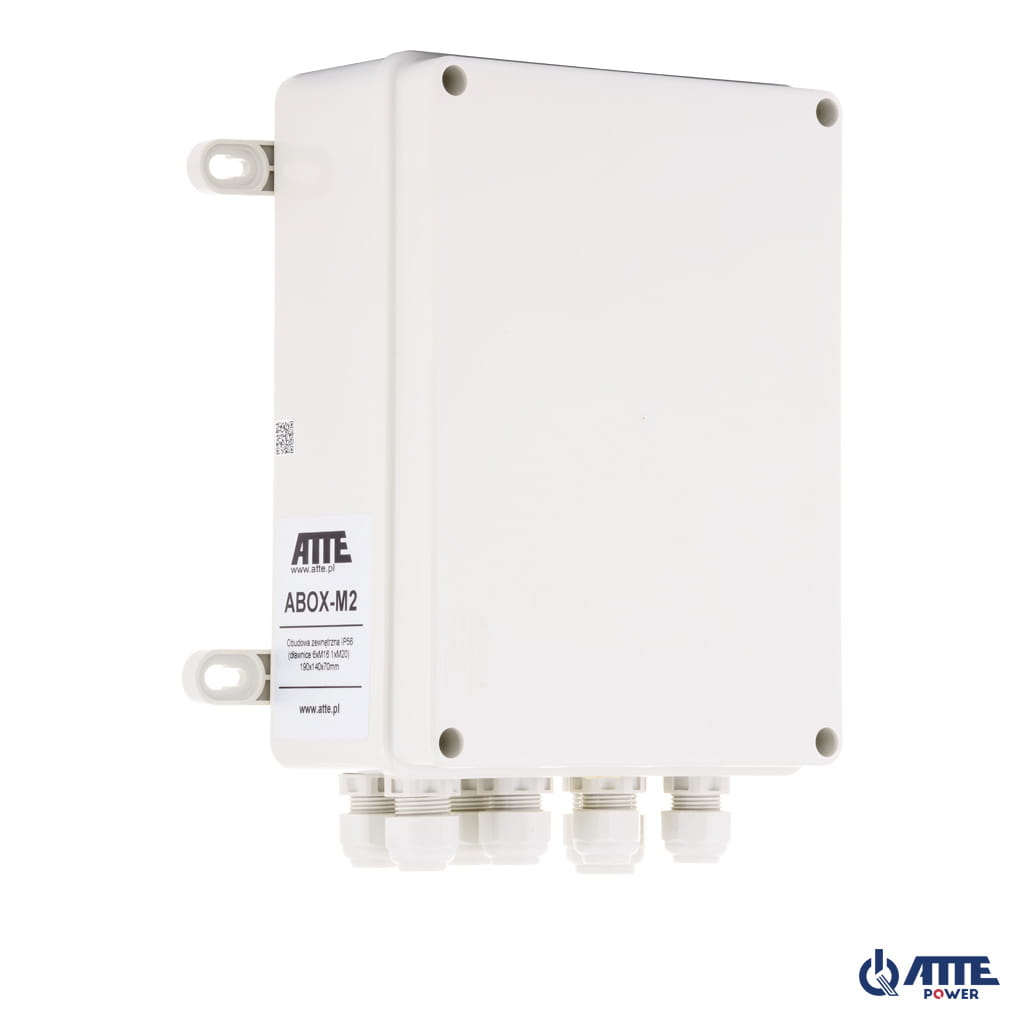

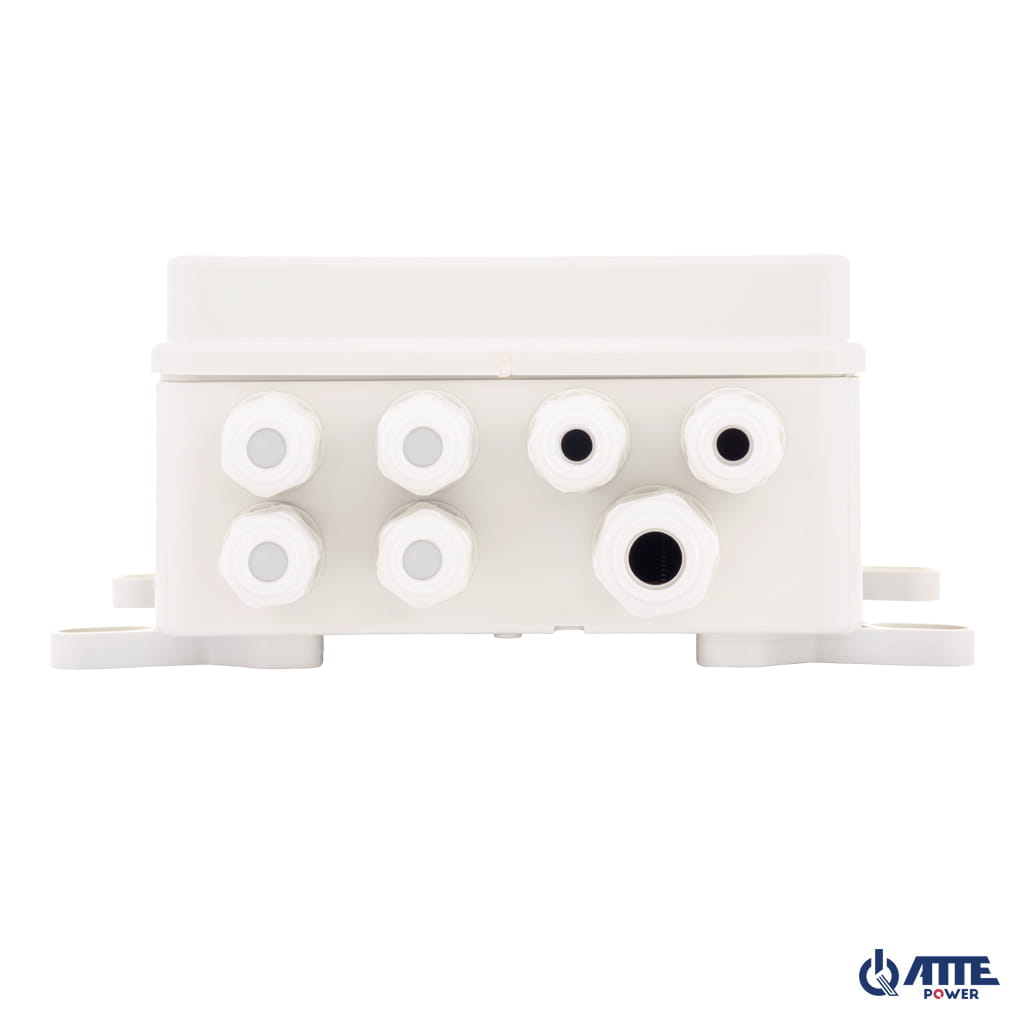

| Boîtier | ABOX-M2 / plastique / gris / presse-étoupes 6 x M16, 1 x M20 |

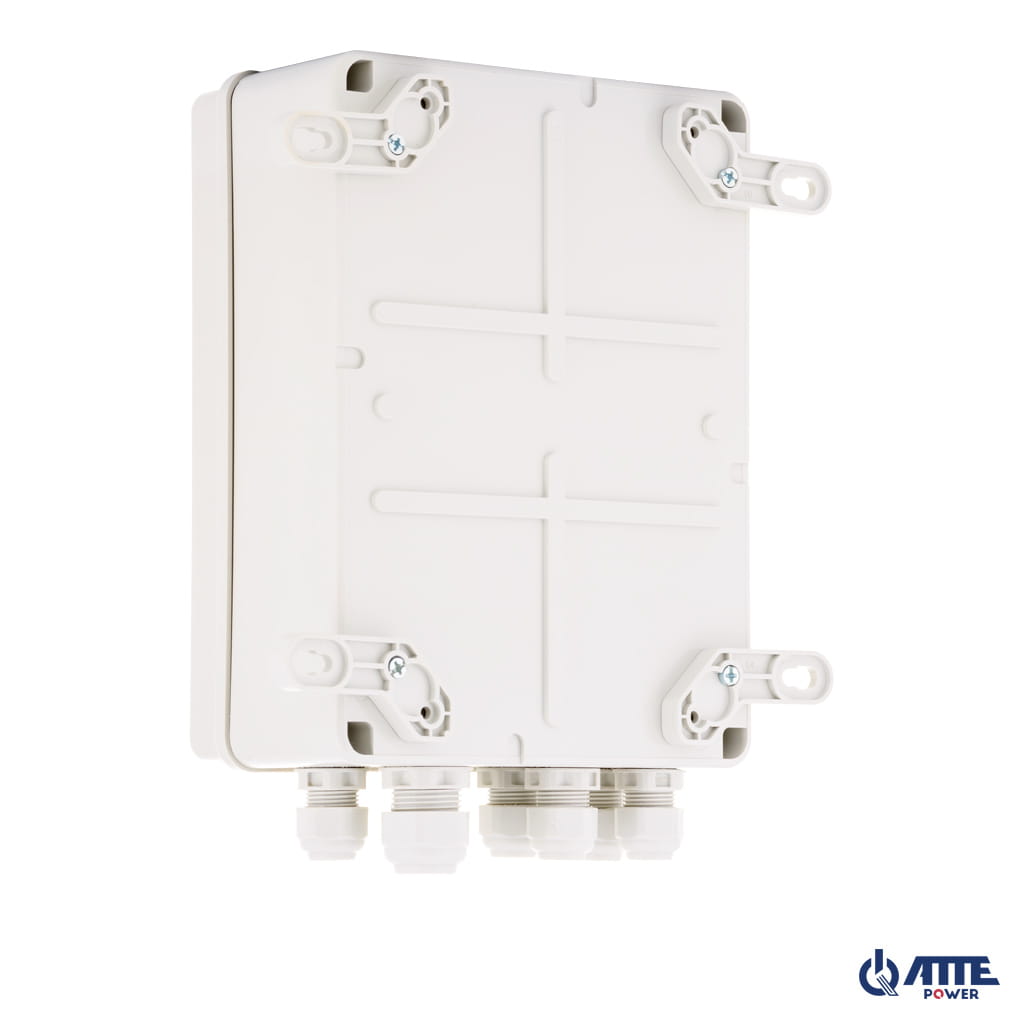

| Montage | Fixation murale, supports de montage |
| Code EAN | 5902143690276 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
