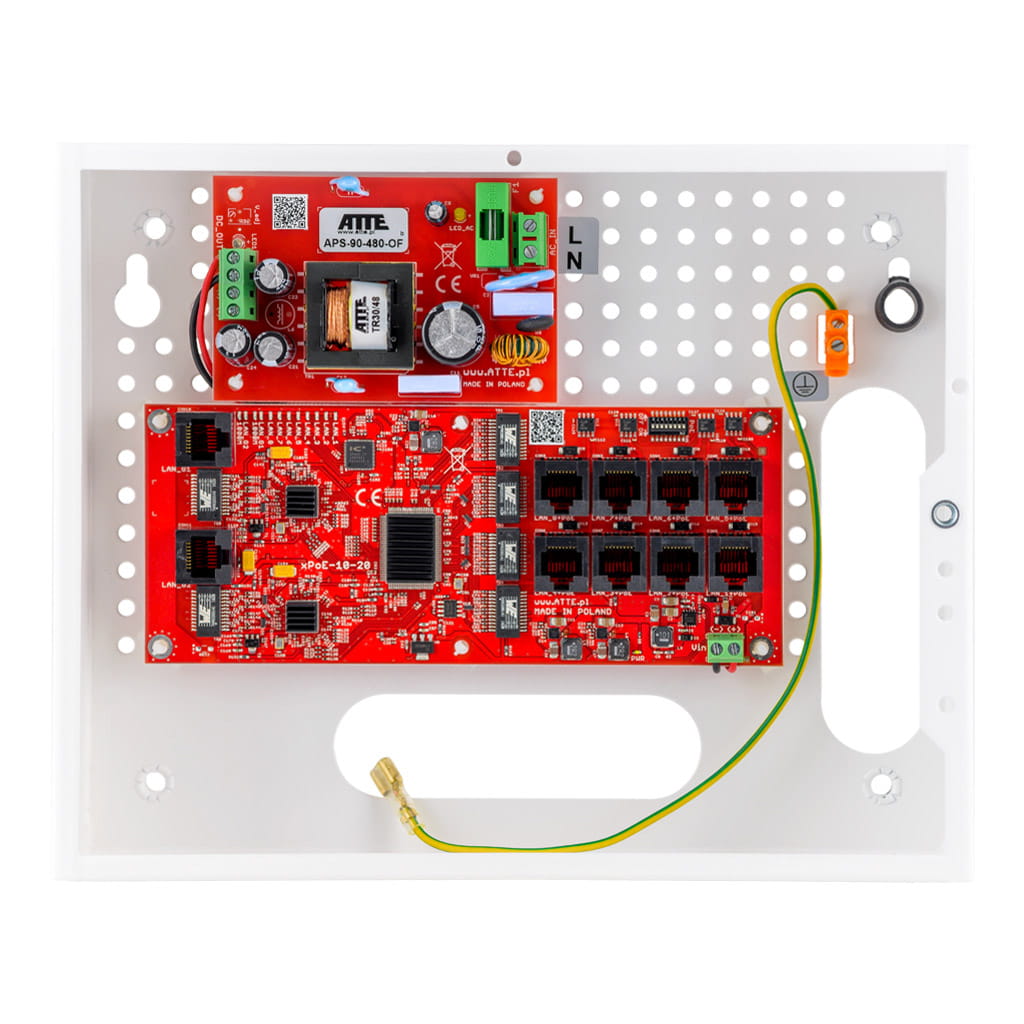

ATTE - Kit PoE 8 caméras – coffret intérieur

(0 avis)

Kit PoE pour 8 caméras IP, boîtier intérieur ABOX-E, alimentation 96 W, switch PoE 10 ports (8 × PoE 10/100 Mb/s + 2 × Gigabit Uplink), fusibles électroniques.

Solution prête à intégrer pour centraliser le réseau et l’alimentation de plusieurs équipements IP.

Sur devis Chiffrage personnalisé après validation de votre sélection.
  • Marque
  • Type de produit
  • Débit Ethernet maximal
  • Format de montage
  • Statut de commercialisation
Nous contacter

Aucun paiement en ligne · Compatibilité vérifiée avant chiffrage

Kits et points de distribution PoE

Kit PoE 8 caméras – coffret intérieur

Kit PoE pour 8 caméras IP, boîtier intérieur ABOX-E, alimentation 96 W, switch PoE 10 ports (8 × PoE 10/100 Mb/s + 2 × Gigabit Uplink), fusibles électroniques.

Fast Ethernet 10/100 Mb/sDébit réseau
Coffret intérieurType de montage
8 ports PoE, 2 ports de liaison montanteNombre total de ports

Présentation

Centraliser le réseau et l’alimentation PoE

Kit PoE pour 8 caméras IP, boîtier intérieur ABOX-E, alimentation 96 W, switch PoE 10 ports (8 × PoE 10/100 Mb/s + 2 × Gigabit Uplink), fusibles électroniques.

Solution prête à intégrer pour centraliser le réseau et l’alimentation de plusieurs équipements IP.

Exemples d’application

Voir les architectures possibles

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

Cas 01

Exemple d'application du kit IP-8-20-E pour alimenter 8 caméras IP PoE

Données techniques

Caractéristiques du IP-8-20-E

Nombre total de ports8 ports PoE, 2 ports de liaison montante
Ports LAN 10/100 Mb/sRéseau local 1 ... Réseau local 8
Ports LAN 1 000 Mb/sLAN G1, LAN G2
Ports LAN + sortie PoE 10/100 Mb/sLAN 1 ... LAN 8 PoE passif
Tension d'entrée190 ... 260 VCA, 50 Hz
Tension PoE de sortie48 VCC +/- 2%
Puissance de sortie maximale du portPoE passif LAN 1 ... LAN 8 - 40 W
Contrôle de la puissance de sortieCommutateur DIP PoE ON/OFF - positions 1...8 (LAN 1...LAN 8)
Protection contre les surtensionsRéseau local 1 ... Réseau local 8
Protection contre les surchargesLAN 1 ... LAN 8 Protection contre les surcharges 0,9 A
Puissance de sortie continue96 W
Type d'alimentationSMPS
Protection d'entrée d'alimentationFusible à fusion lente de 3,15 A
Protection de sortie d'alimentationProtection électronique contre les surcharges à 3 A
Protection thermique de l'alimentationTSD 130°C - nécessite un redémarrage de l'alimentation
Efficacité92 % à 90 W
Indication de la tension secteurLED_AC (jaune) - tension secteur présente
Indication de tension de sortieLED 1 (verte) - tension de sortie présente
Indication PoELED LAN 1 ... LAN 8 (rouge) - PoE présent
Indication de transmissionLED LAN 1 ... LAN 8 (verte) - liaison et transmission de données
Plage de température-25°C ... +50°C
Dimensions250x200x85 mm
Poids1,51kg
Indice IPIP20
BoîtierABOX-E / tôle d'acier 0,8 mm / blanc / entrée de câble
MontageMontage mural via des trous de montage de 6 mm
Code EAN5902143690283
Code PKWiU26.30.23.0
Code SH8517 62
Code CN20208517 62 00

Besoin de valider cette référence ATTE ?

Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.

Faire valider mon installation

Spécifications

Marque ATTE
Type de produit Point de distribution PoE
Débit Ethernet maximal 100 Mb/s
Format de montage Coffret intérieur
Statut de commercialisation Actif
