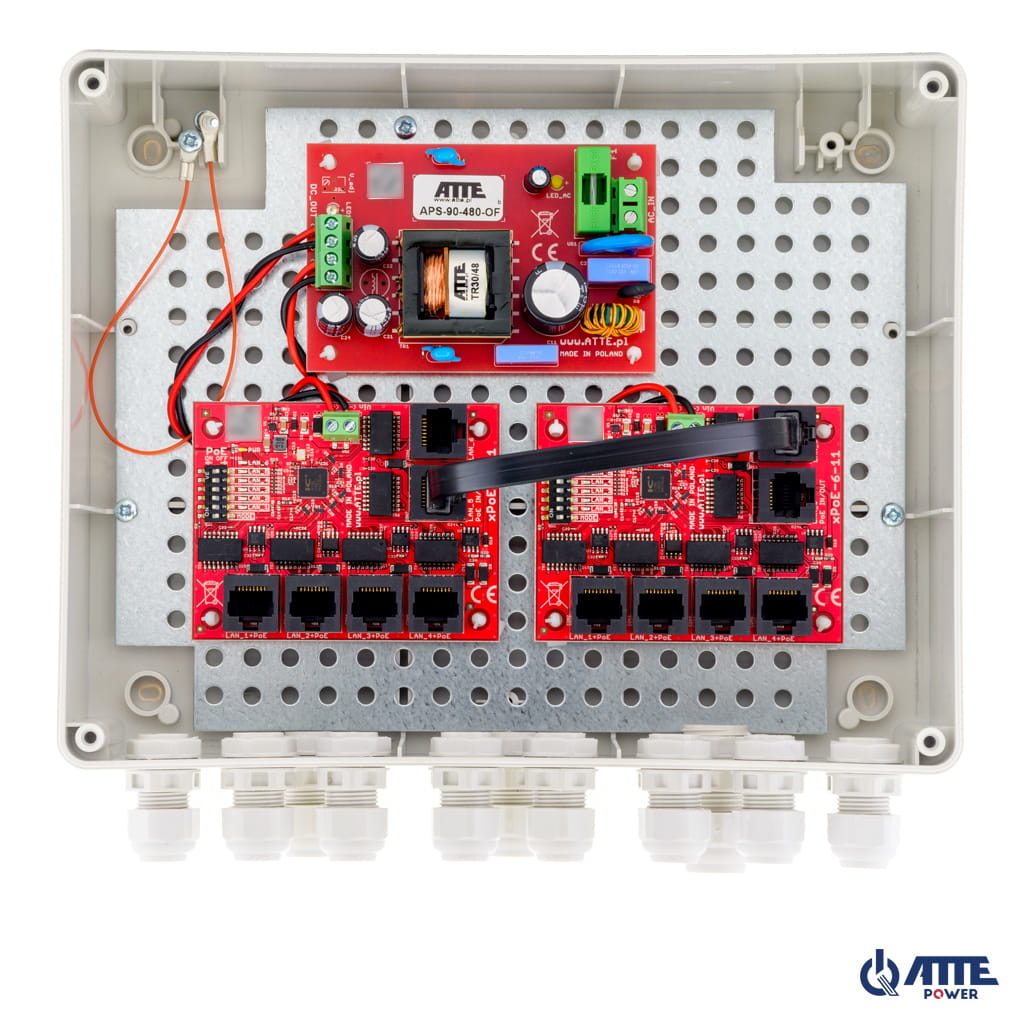

ATTE - Kit PoE 9 caméras – coffret extérieur IP56

(0 avis)

Kit PoE pour 9 caméras IP, boîtier extérieur ABOX-L2, alimentation 96 W, switch PoE 10 ports 10/100 Mb/s (9 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.

Solution prête à intégrer pour centraliser le réseau et l’alimentation de plusieurs équipements IP.

Sur devis Chiffrage personnalisé après validation de votre sélection.
  • Marque
  • Type de produit
  • Débit Ethernet maximal
  • Format de montage
  • Statut de commercialisation
Nous contacter

Aucun paiement en ligne · Compatibilité vérifiée avant chiffrage

Kits et points de distribution PoE

Kit PoE 9 caméras – coffret extérieur IP56

Kit PoE pour 9 caméras IP, boîtier extérieur ABOX-L2, alimentation 96 W, switch PoE 10 ports 10/100 Mb/s (9 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.

Fast Ethernet 10/100 Mb/sDébit réseau
Coffret extérieurType de montage
9 ports PoE, 1 port de liaison montanteNombre total de ports

Présentation

Centraliser le réseau et l’alimentation PoE

Kit PoE pour 9 caméras IP, boîtier extérieur ABOX-L2, alimentation 96 W, switch PoE 10 ports 10/100 Mb/s (9 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.

Solution prête à intégrer pour centraliser le réseau et l’alimentation de plusieurs équipements IP.

Exemples d’application

Voir les architectures possibles

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

Cas 01

Exemple d'application du kit IP-9-11-L2 pour alimenter 9 caméras IP PoE

Données techniques

Caractéristiques du IP-9-11-L2

Nombre total de ports9 ports PoE, 1 port de liaison montante
Sortie PoELAN 1 ... LAN 5 PoE passif
Entrée/sortie PoELAN 5 PoE passif
Ports LAN 10/100 Mb/sRéseau local 1 ... Réseau local 6
Ports LAN longue portéeLAN 1 ... LAN 4 - Portée 10 Mb/s jusqu'à 280 m
Ports LAN + sortie PoE 10/100 Mb/sRéseau local 1 ... Réseau local 5
Tension d'entrée190 ... 260 VCA, 50 Hz
Tension PoE de sortie48 VCC +/- 2%
Puissance de sortie maximale du portPoE passif LAN 1 ... LAN 4 - 40 W, LAN 5 - 60 W
Contrôle de la puissance de sortieCommutateur DIP PoE ON/OFF - positions 2...6 (LAN 1...LAN 5)
Protection contre les surtensionsRéseau local 1 ... Réseau local 6
Protection contre les surchargesLAN 1 ... LAN 4 protection contre les surcharges 0,75 A LAN 5 protection contre les surcharges 1,25 A
Puissance de sortie continue96 W
Type d'alimentationSMPS
Protection d'entrée d'alimentationFusible à fusion lente de 3,15 A
Protection de sortie d'alimentationProtection électronique contre les surcharges à 3 A
Protection thermique de l'alimentationTSD 130°C - nécessite un redémarrage de l'alimentation
Efficacité92 % à 90 W
Indication de la tension secteurLED_AC (jaune) - tension secteur présente
Indication de tension de sortieLED 1 (verte) - tension de sortie présente
Indication PoELED LAN 1 ... LAN 5 (rouge) - PoE présent
Indication de transmissionLED LAN 1 ... LAN 6 (verte) - liaison et transmission de données
Plage de température-25°C ... +50°C
Dimensions240x190x90 mm
Poids1kg
Indice IPIP56
BoîtierABOX-L2 / plastique / gris / presse-étoupes 10 x M16, 1 x M20
MontageFixation murale, supports de montage
Code EAN5902143690337
Code PKWiU26.30.23.0
Code SH8517 62
Code CN20208517 62 00

Besoin de valider cette référence ATTE ?

Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.

Faire valider mon installation

Spécifications

Marque ATTE
Type de produit Point de distribution PoE
Débit Ethernet maximal 100 Mb/s
Format de montage Coffret extérieur
Statut de commercialisation Actif
