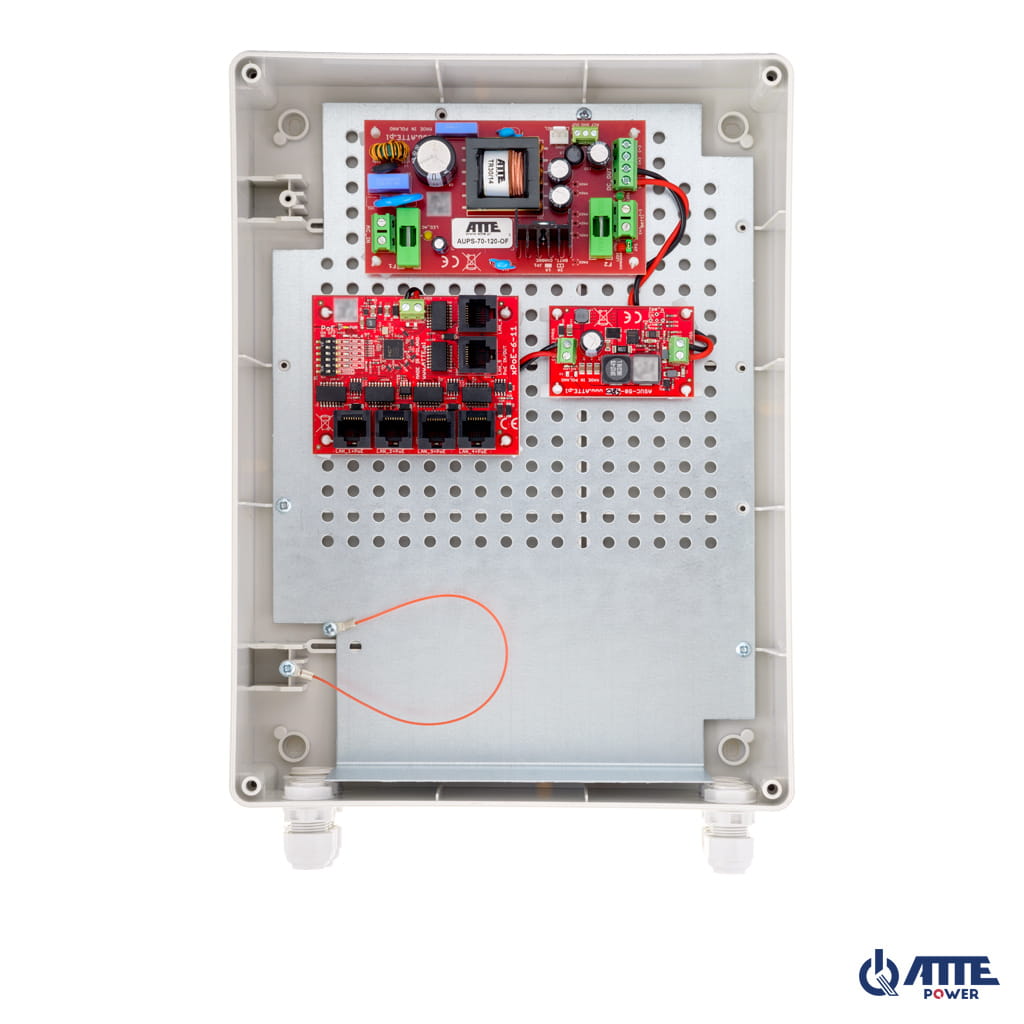

ATTE - Kit PoE secouru 5 caméras – coffret extérieur, batterie 7 Ah

(0 avis)

Kit PoE secouru pour 5 caméras IP, dans boîtier extérieur ABOX-XL2 (1x Batterie 7Ah), alimentation 72 W, switch PoE 6 ports 10/100 Mb/s (5 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.

Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.

Sur devis Chiffrage personnalisé après validation de votre sélection.
  • Marque
  • Type de produit
  • Débit Ethernet maximal
  • Format de montage
  • Statut de commercialisation
Nous contacter

Aucun paiement en ligne · Compatibilité vérifiée avant chiffrage

Alimentations et kits secourus

Kit PoE secouru 5 caméras – coffret extérieur, batterie 7 Ah

Kit PoE secouru pour 5 caméras IP, dans boîtier extérieur ABOX-XL2 (1x Batterie 7Ah), alimentation 72 W, switch PoE 6 ports 10/100 Mb/s (5 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.

Fast Ethernet 10/100 Mb/sDébit réseau
Coffret extérieurType de montage
5 ports PoE, 1 port de liaison montanteNombre total de ports

Présentation

Maintenir une alimentation stable pour les équipements de sécurité

Kit PoE secouru pour 5 caméras IP, dans boîtier extérieur ABOX-XL2 (1x Batterie 7Ah), alimentation 72 W, switch PoE 6 ports 10/100 Mb/s (5 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.

Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.

Exemples d’application

Voir les architectures possibles

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

Cas 01

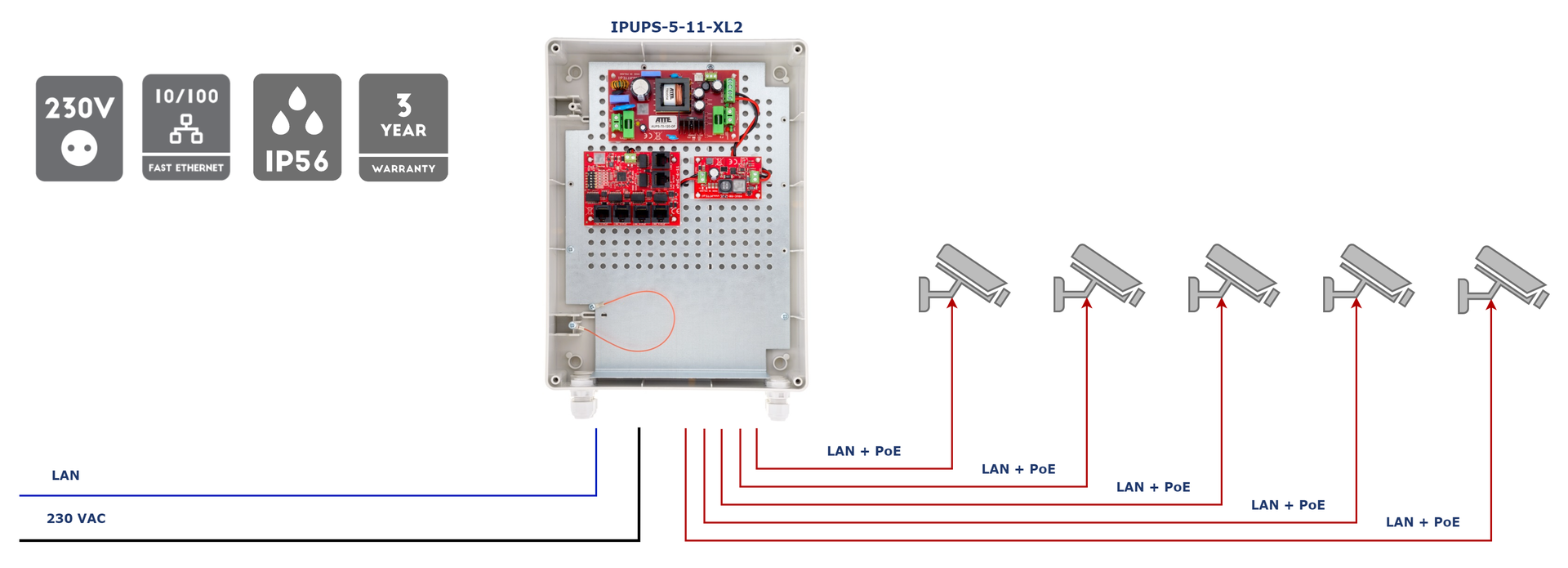

Exemple d'application du kit IPUPS-5-11-XL2 pour alimenter 5 caméras IP PoE

Données techniques

Caractéristiques du IPUPS-5-11-XL2

Nombre total de ports5 ports PoE, 1 port de liaison montante
Sortie PoELAN 1 ... LAN 5 PoE passif
Entrée/sortie PoELAN 5 PoE passif
Ports LAN 10/100 Mb/sRéseau local 1 ... Réseau local 6
Ports LAN longue portéeLAN 1 ... LAN 4 - Portée 10 Mb/s jusqu'à 280 m
Ports LAN + sortie PoE 10/100 Mb/sRéseau local 1 ... Réseau local 5
Tension d'entrée190 ... 260 VCA, 50 Hz
Tension PoE de sortie48 VCC +/- 2%
Puissance de sortie maximale du portPoE passif LAN 1 ... LAN 4 - 40 W, LAN 5 - 60 W
Contrôle de la puissance de sortieCommutateur DIP PoE ON/OFF - positions 2...6 (LAN 1...LAN 5)
Protection contre les surtensionsRéseau local 1 ... Réseau local 6
Protection contre les surchargesLAN 1 ... LAN 4 protection contre les surcharges 0,75 A LAN 5 protection contre les surcharges 1,25 A
Puissance de sortie continue72 W
Type d'alimentationSMPS tamponné
Protection d'entrée d'alimentationFusible à fusion lente de 3,15 A
Protection de sortie d'alimentationProtection électronique contre les surcharges à 9 A
Protection thermique de l'alimentationTSD 130°C - nécessite un redémarrage de l'alimentation
Efficacité90 % à 60 W
Protection des circuits de batterieCoupure batterie pour tension inférieure à 10,8 V, fusible 6,3 A
Démarrage en cas de manque de courant alternatifBouton DÉMARRER
Courant de charge de la batterie1 A ou 2 A
Batterie12 V / 7 Ah Gel ou AGM
Indication de la tension secteurLED_AC (jaune) - tension secteur présente
Indication de tension de sortieLED 1 (verte) - tension de sortie présente
Indicateur de batterieLED 2 (rouge) - charge de la batterie
Indication PoELED LAN 1 ... LAN 5 (rouge) - PoE présent
Indication de transmissionLED LAN 1 ... LAN 6 (verte) - liaison et transmission de données
Plage de température-25°C ... +50°C
Dimensions220x300x120 mm
Poids1,64 kg
Indice IPIP56

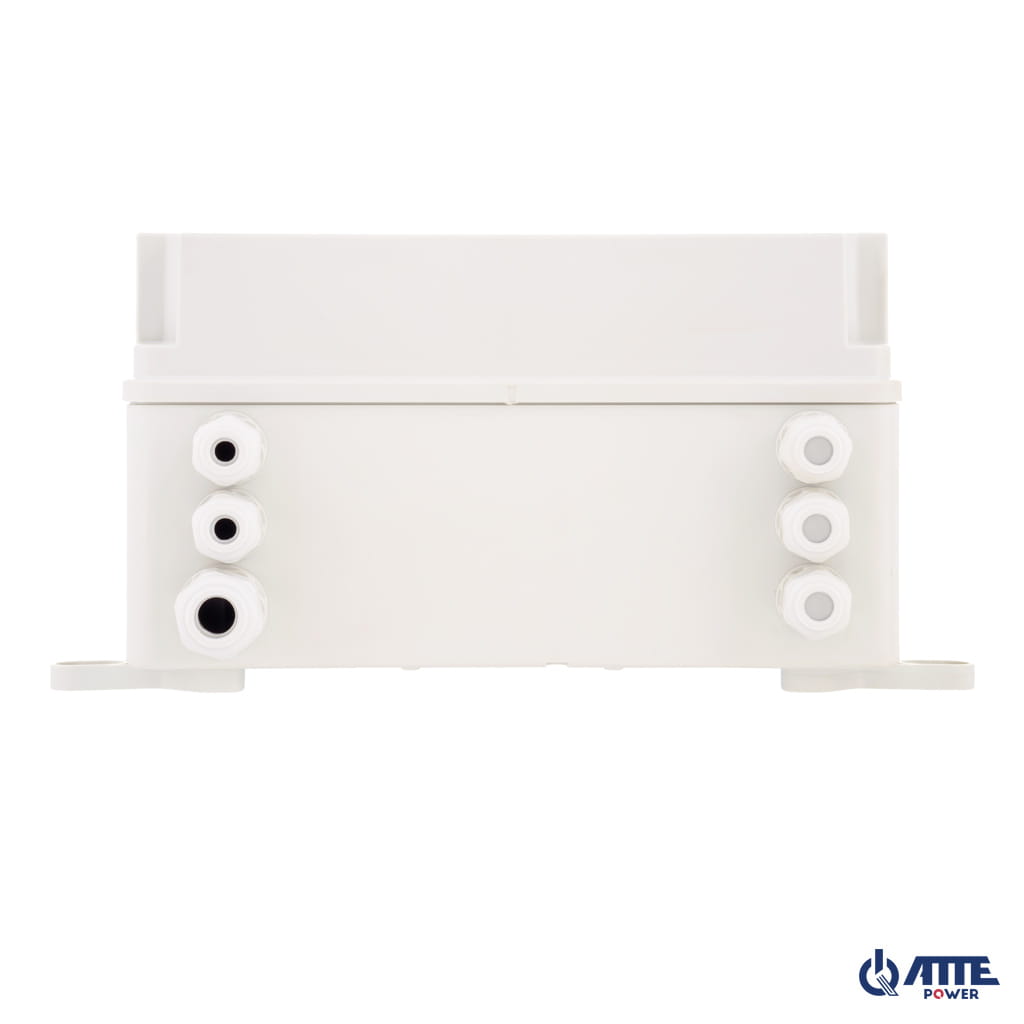

BoîtierABOX-XL2 / plastique / gris / presse-étoupes 5 x M16, 1 x M20

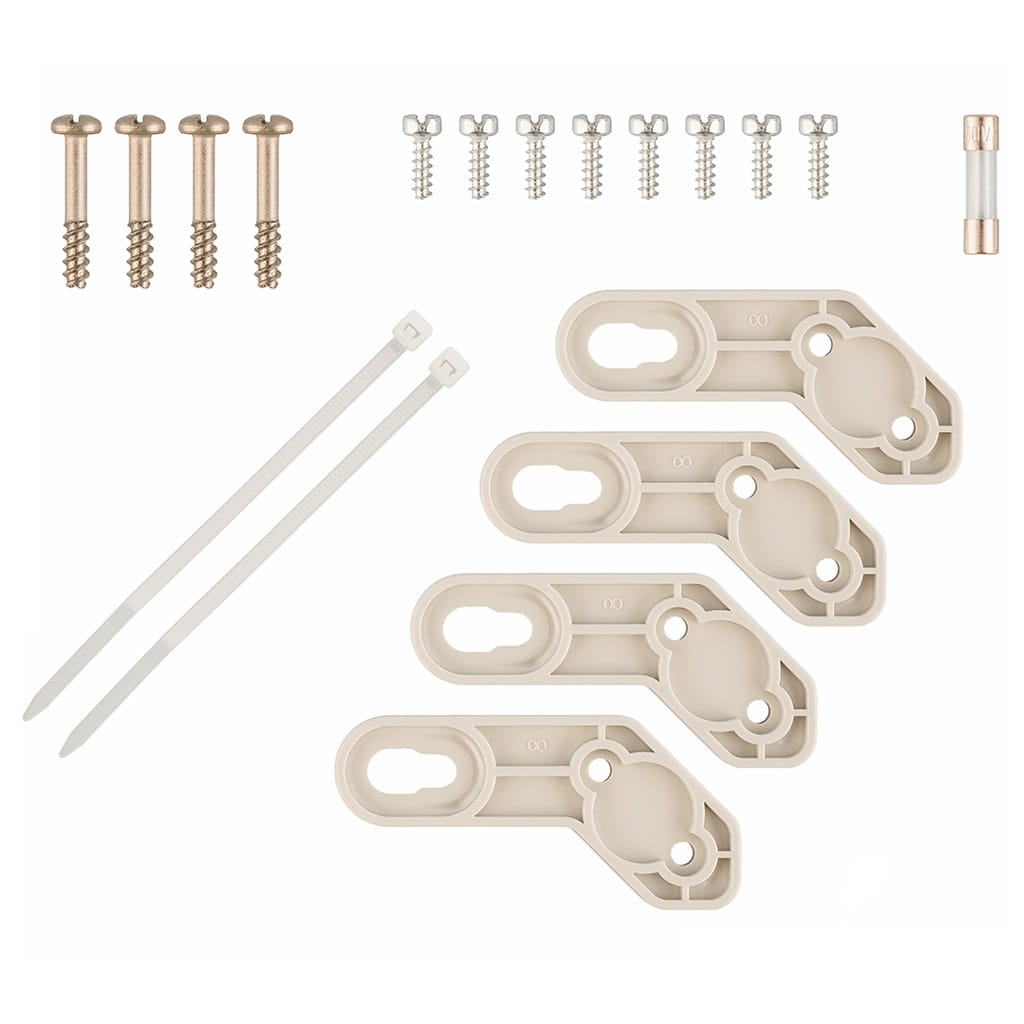

MontageFixation murale, supports de montage
Code EAN5902143690429
Code PKWiU26.30.23.0
Code SH8517 62
Code CN20208517 62 00

Besoin de valider cette référence ATTE ?

Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.

Faire valider mon installation

Spécifications

Marque ATTE
Type de produit Alimentation secourue
Débit Ethernet maximal 100 Mb/s
Format de montage Coffret extérieur
Statut de commercialisation Actif
