ATTE - Kit PoE secouru 8 caméras – coffret intérieur avec espace NVR

(0 avis)

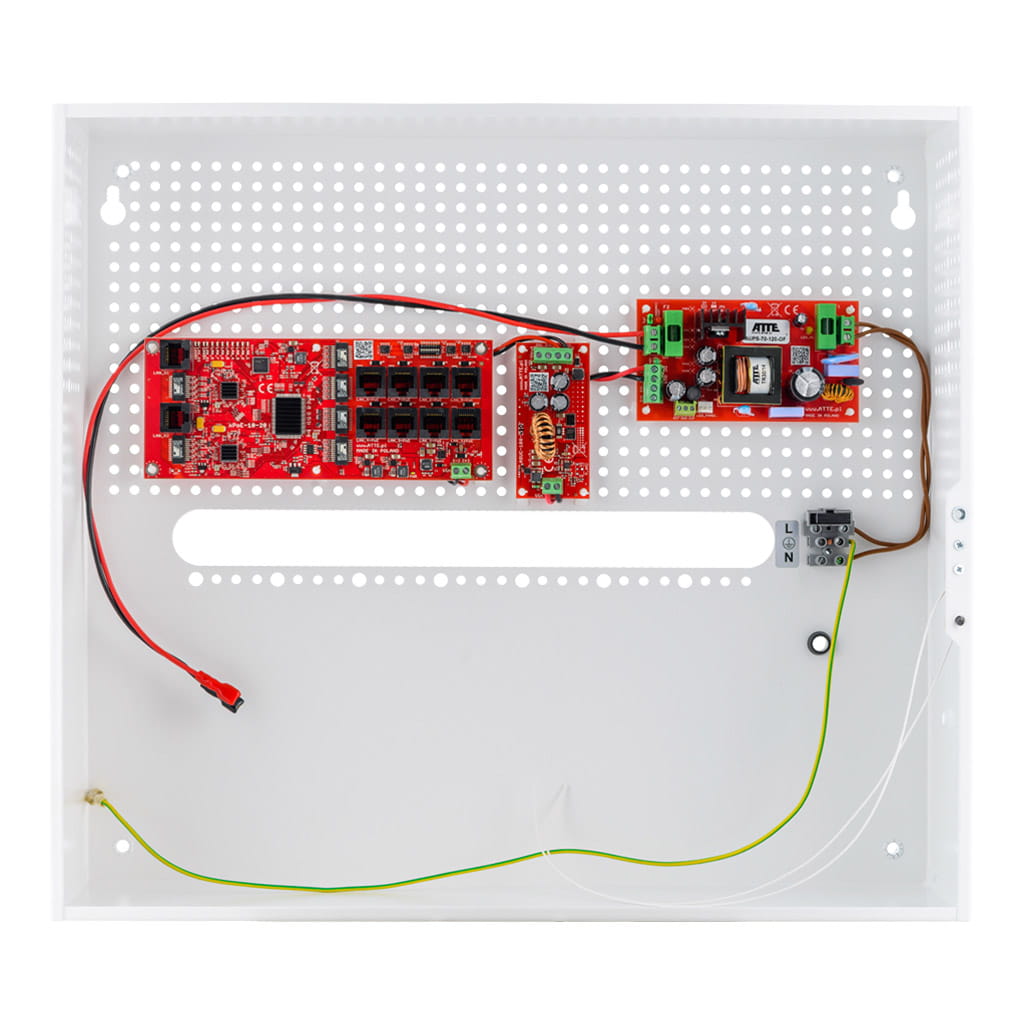

Kit PoE secouru pour 8 caméras IP, dans boîtier intérieur ABOX-H (1x Batterie 18Ah + NVR), alimentation 72 W, switch PoE 10 ports (8 × PoE 10/100 Mb/s + 2 × Gigabit Uplink), fusibles électroniques.

Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.

Sur devis Chiffrage personnalisé après validation de votre sélection.
  • Marque
  • Type de produit
  • Débit Ethernet maximal
  • Format de montage
  • Statut de commercialisation
Nous contacter

Aucun paiement en ligne · Compatibilité vérifiée avant chiffrage

Alimentations et kits secourus

Kit PoE secouru 8 caméras – coffret intérieur avec espace NVR

Kit PoE secouru pour 8 caméras IP, dans boîtier intérieur ABOX-H (1x Batterie 18Ah + NVR), alimentation 72 W, switch PoE 10 ports (8 × PoE 10/100 Mb/s + 2 × Gigabit Uplink), fusibles électroniques.

Fast Ethernet 10/100 Mb/sDébit réseau
Coffret intérieurType de montage
8 ports PoE, 2 ports de liaison montanteNombre total de ports

Présentation

Maintenir une alimentation stable pour les équipements de sécurité

Kit PoE secouru pour 8 caméras IP, dans boîtier intérieur ABOX-H (1x Batterie 18Ah + NVR), alimentation 72 W, switch PoE 10 ports (8 × PoE 10/100 Mb/s + 2 × Gigabit Uplink), fusibles électroniques.

Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.

Exemples d’application

Voir les architectures possibles

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

Cas 01

Exemple d'application du kit IPUPS-8-20-H pour alimenter un enregistreur ainsi que 8 caméras IP PoE

Données techniques

Caractéristiques du IPUPS-8-20-H

Nombre total de ports8 ports PoE, 2 ports de liaison montante
Ports LAN 10/100 Mb/sRéseau local 1 ... Réseau local 8
Ports LAN 1 000 Mb/sLAN G1, LAN G2
Ports LAN + sortie PoE 10/100 Mb/sLAN 1 ... LAN 8 PoE passif
Tension d'entrée190 ... 260 VCA, 50 Hz
Tension PoE de sortie48 VCC +/- 2%
Puissance de sortie maximale du portPoE passif LAN 1 ... LAN 8 - 40 W
Contrôle de la puissance de sortieCommutateur DIP PoE ON/OFF - positions 1...8 (LAN 1...LAN 8)
Protection contre les surtensionsRéseau local 1 ... Réseau local 8
Protection contre les surchargesLAN 1 ... LAN 8 protection contre les surcharges 0,9 A
Puissance de sortie continue72 W
Type d'alimentationSMPS tamponné
Protection d'entrée d'alimentationFusible à fusion lente de 3,15 A
Protection de sortie d'alimentationProtection électronique contre les surcharges à 9 A
Protection thermique de l'alimentationTSD 130°C - nécessite un redémarrage de l'alimentation
Efficacité90 % à 60 W
Protection des circuits de batterieCoupure batterie pour tension inférieure à 10,8 V, fusible 6,3 A
Démarrage en cas de manque de courant alternatifBouton DÉMARRER
Courant de charge de la batterie1 A ou 2 A
Batterie12 V / 18 Ah Gel ou AGM
Indication de la tension secteurLED_AC (jaune) - tension secteur présente
Indication de tension de sortieLED 1 (verte) - tension de sortie présente
Indicateur de batterieLED 2 (rouge) - charge de la batterie
Indication PoELED LAN 1 ... LAN 8 (rouge) - PoE présent
Indication de transmissionLED LAN 1 ... LAN 8 (verte) - liaison et transmission de données
Plage de température-25°C ... +50°C
Dimensions450x400x140 mm
Poids4,4 kg
Indice IPIP20
BoîtierABOX-H / tôle d'acier 0,8 mm / blanc / entrée de câble
MontageMontage mural via des trous de montage de 6 mm
Code EAN5902143690436
Code PKWiU26.30.23.0
Code SH8517 62
Code CN20208517 62 00

Besoin de valider cette référence ATTE ?

Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.

Faire valider mon installation

Spécifications

Marque ATTE
Type de produit Alimentation secourue
Débit Ethernet maximal 100 Mb/s
Format de montage Coffret intérieur
Statut de commercialisation Actif
