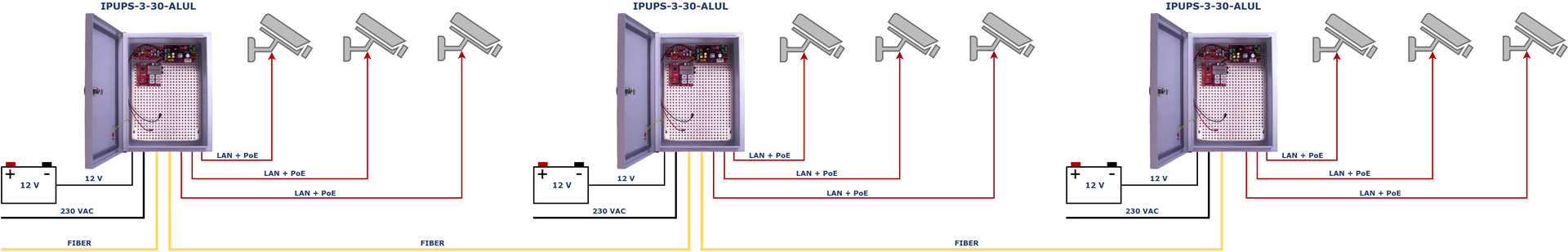

Cas 01
Alimentations et kits secourus

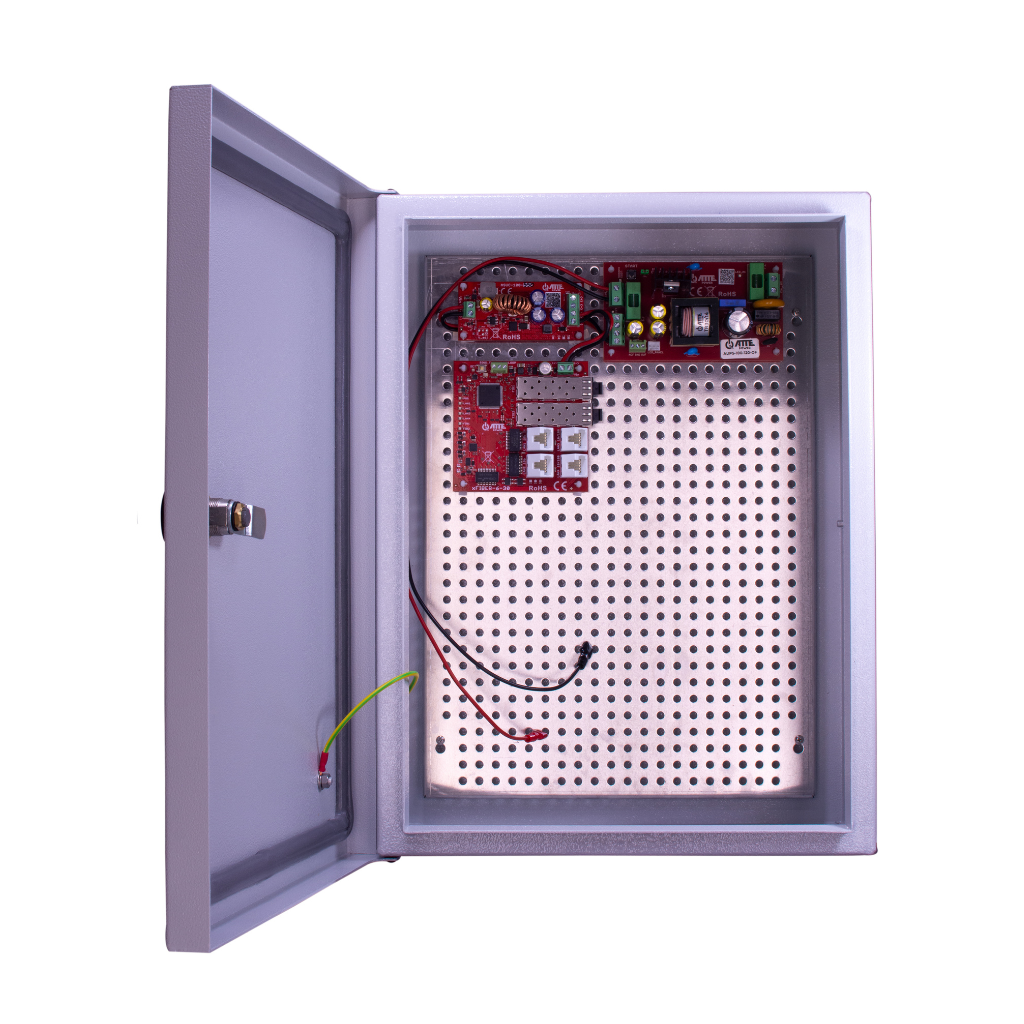

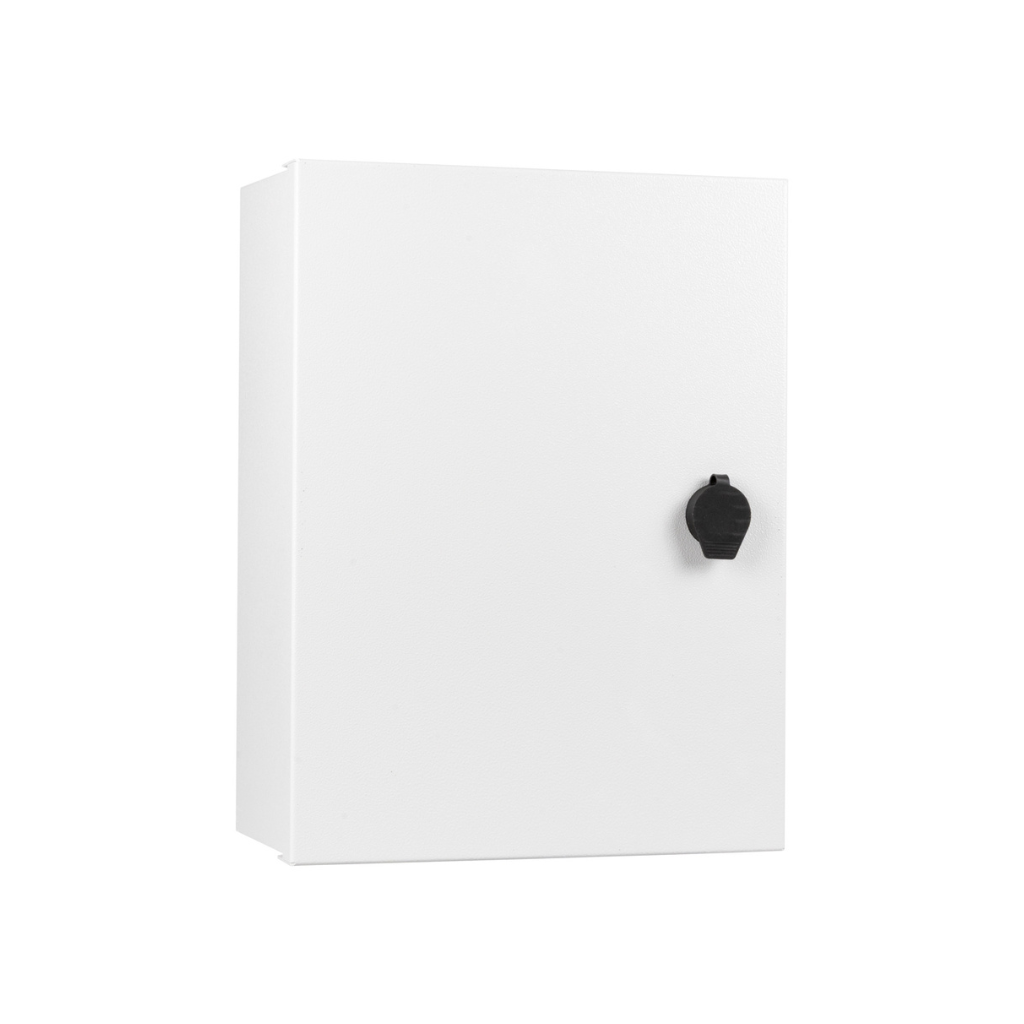

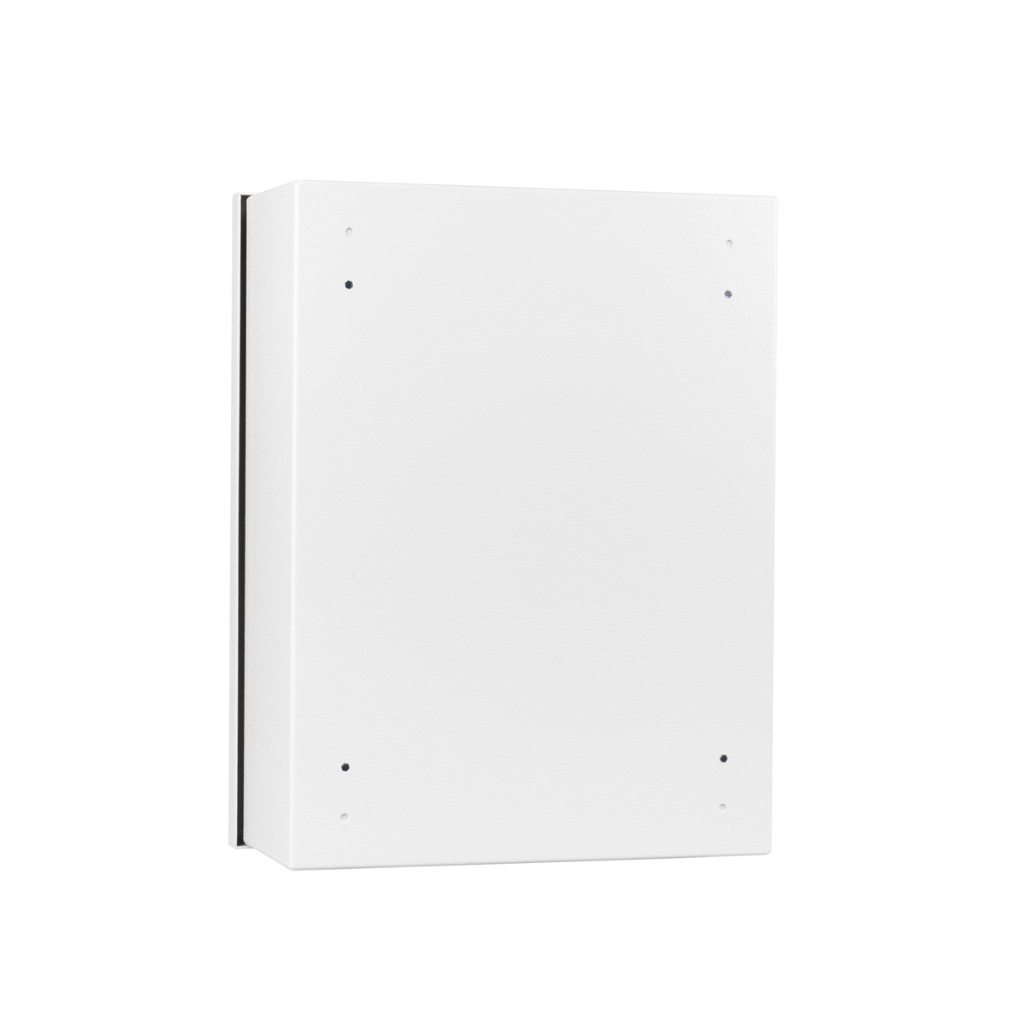

Kit secouru pour 3 caméras IP + 2 ports SFP
Kit secouru pour 3 caméras IP + 2 ports SFP, dans un coffret extérieur ABOX-ALUL (1x AKU 18Ah), alimentation 100 W, switch PoE 4 ports (3 × PoE 802.3af/at + 1 × uplink) + 2 ports SFP 100/1000 Mb/s, mode anneau.
Gigabit 10/100/1000 Mb/sDébit réseau
802.3af/atCompatibilité PoE
Coffret extérieurType de montage
Présentation
Maintenir une alimentation stable pour les équipements de sécurité
Kit secouru pour 3 caméras IP + 2 ports SFP, dans un coffret extérieur ABOX-ALUL (1x AKU 18Ah), alimentation 100 W, switch PoE 4 ports (3 × PoE 802.3af/at + 1 × uplink) + 2 ports SFP 100/1000 Mb/s, mode anneau.
Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

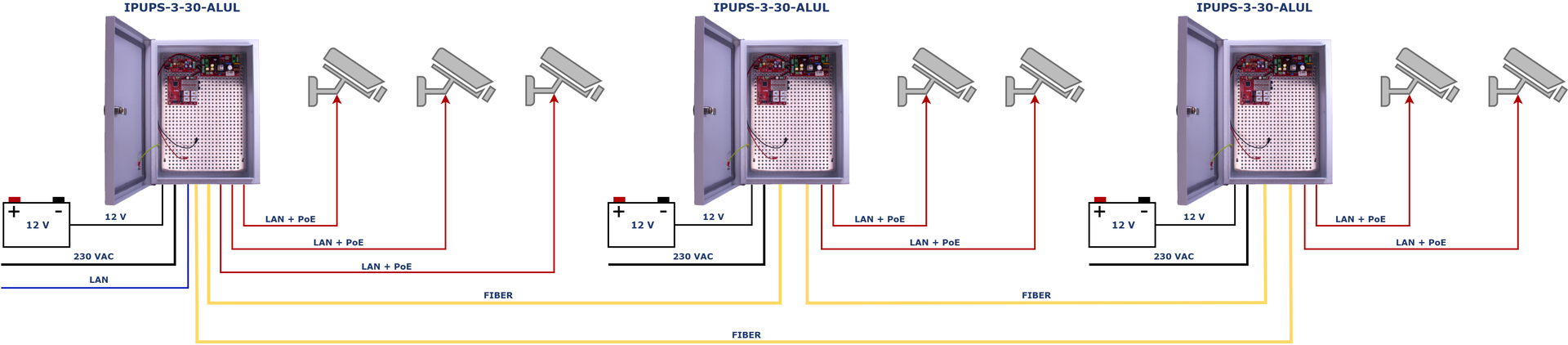

Exemple d'application de 3 kits IPUPS-3-30-ALUL connectés en topologie en anneau pour alimenter 7 caméras IP avec batterie de secours
Cas 03

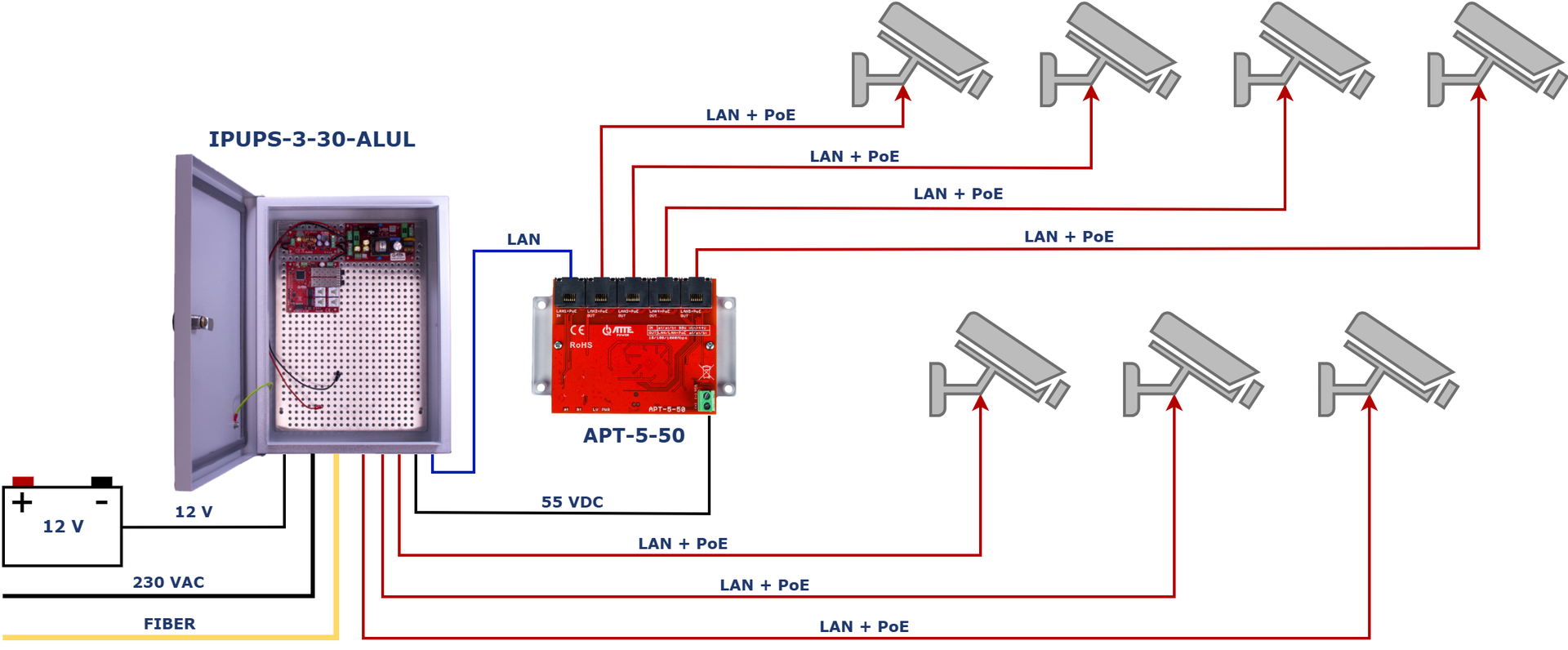

Exemple d'application du kit IPUPS-3-30-ALUL avec le module APT-5-50 pour fournir une alimentation de secours à 7 caméras IP
Données techniques
Caractéristiques du IPUPS-3-30-ALUL
| Nombre total de ports | 1 port PoE d'entrée, 3 ports PoE de sortie, 2 ports SFP |
|---|---|
| Entrée PoE | LAN 1 PoE 802.3af/at/bt90, PoE passif |
| Sortie PoE | LAN 2 ... LAN 4 802.3af/at |
| Ports LAN 10/100 Mb/s | LAN 3, LAN 4 |
| Ports LAN 1 000 Mb/s | Réseau local 1, réseau local 2 |
| Ports LAN + sortie PoE 10/100 Mb/s | LAN 3, LAN 4 |
| Ports LAN + sortie PoE 1000 Mb/s | Réseau local 2 |
| Capacité de commutation | 8,4 Go/s |
| Tension d'entrée | 190 ... 260 VCA, 50 Hz |
| Tension PoE de sortie | 55 VCC +/-2% |
| Contrôle de la puissance de sortie | Négociation automatique |
| Protection contre les surtensions | Réseau local 1 ... Réseau local 4 |
| Protection contre les surcharges | LAN 2 ... LAN 4 Protection contre les surcharges 0,7 A |
| Ports SFP | 2 |
| Type d'alimentation | SMPS tamponné |
| Pouvoir | 100 W |
| Protection d'entrée d'alimentation | Fusible à fusion lente de 3,15 A |
| Protection de sortie d'alimentation | Protection électronique contre les surcharges à 12 A |
| Efficacité | 90 % à 100 W |
| Protection des circuits de batterie | Coupure de batterie pour des tensions inférieures à 10,8 V ; Fusible 10 A |
| Démarrage en cas de manque de courant alternatif | Bouton DÉMARRER |
| Courant de charge de la batterie | 1 A ou 2 A |
| Nombre de piles | 1 |
| Batterie | 12 V / 18 Ah Gel ou AGM |
| Indication de la tension secteur | LED_AC (jaune) - tension secteur présente |
| Indication de tension de sortie | LED 1 (verte) - tension de sortie présente |
| Indicateur de batterie | LED 2 (rouge) - charge de la batterie |
| Signalisation de fonctionnement | LED SET (verte) – Module en mode "esclave" | LED SET (bleu) – Module en mode "maître" |
| Indicateur de puissance | LED_PWR (blanc) – alimentation présente |
| Indication PoE | LED LAN 2 ... LAN 4 (orange) - PoE présent |
| Indication de transmission | LED LAN 1 ... LAN 4, LED FIB 1, LED FIB 2 (vert) - liaison et transmission de données |
| Plage de température | -25°C ... +50°C |
| Dimensions | 410x310x145 mm |
| Poids | 3 146 kg |
| Indice IP | IP66 |
| Boîtier | ABOX-ALUL / aluminium PA11 / gris |
| Presse-étoupes | trous pré-percés 10 × M16, 1 × M20 |
| Montage | Montage mural, peut être monté sur un poteau ou un mât avec des adaptateurs de montage supplémentaires |
| Code EAN | 5902143692119 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
