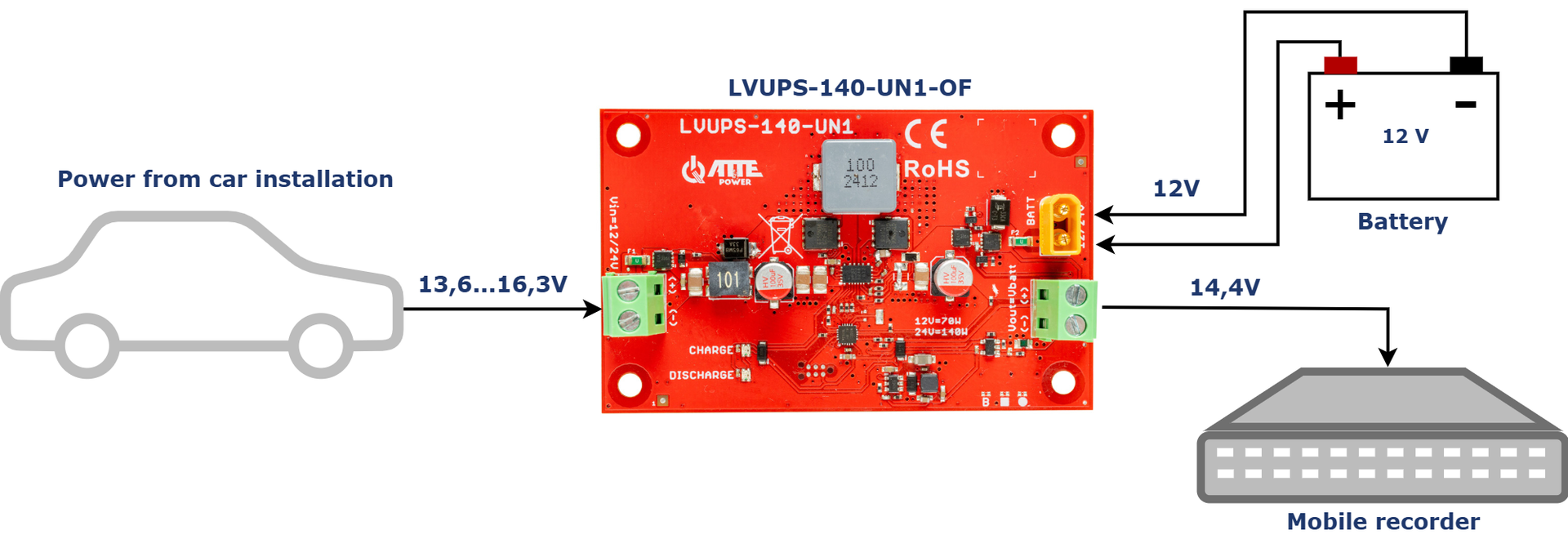

Cas 01
Alimentations et kits secourus

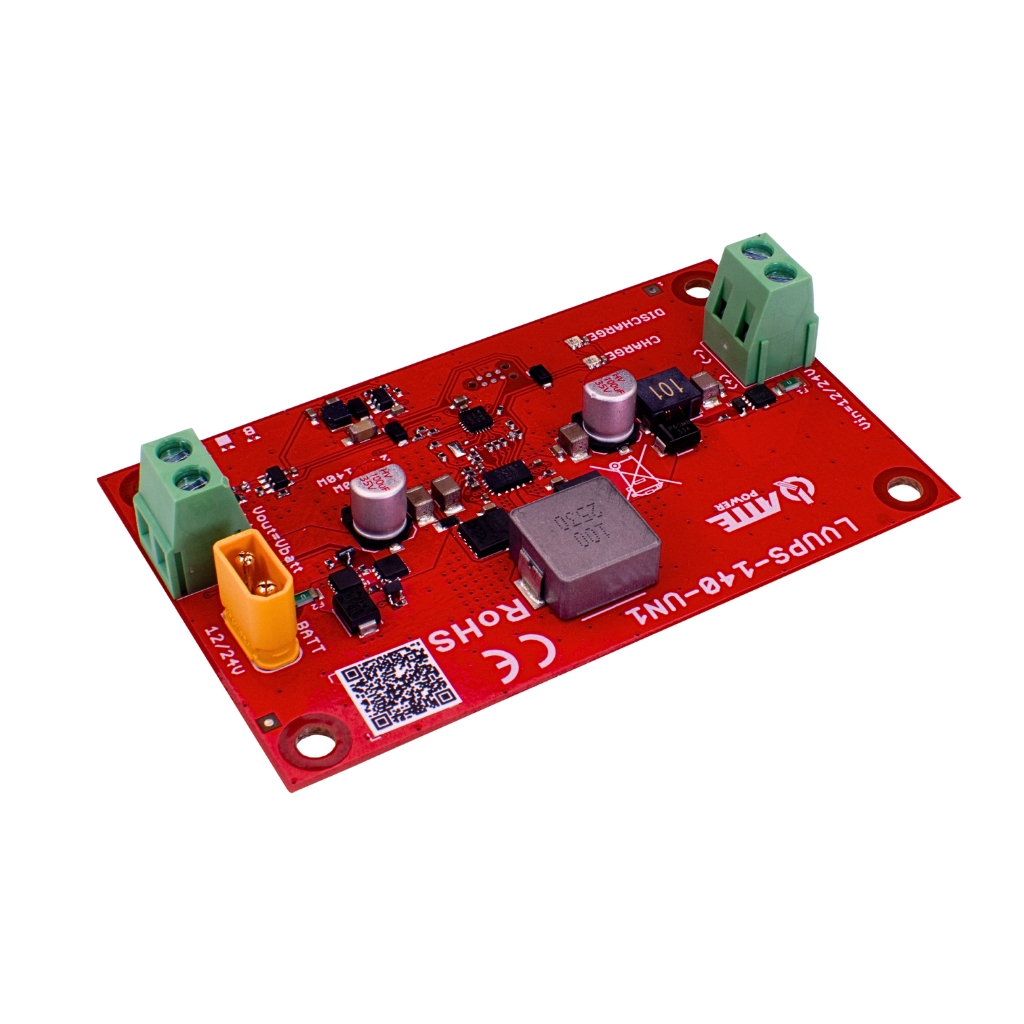

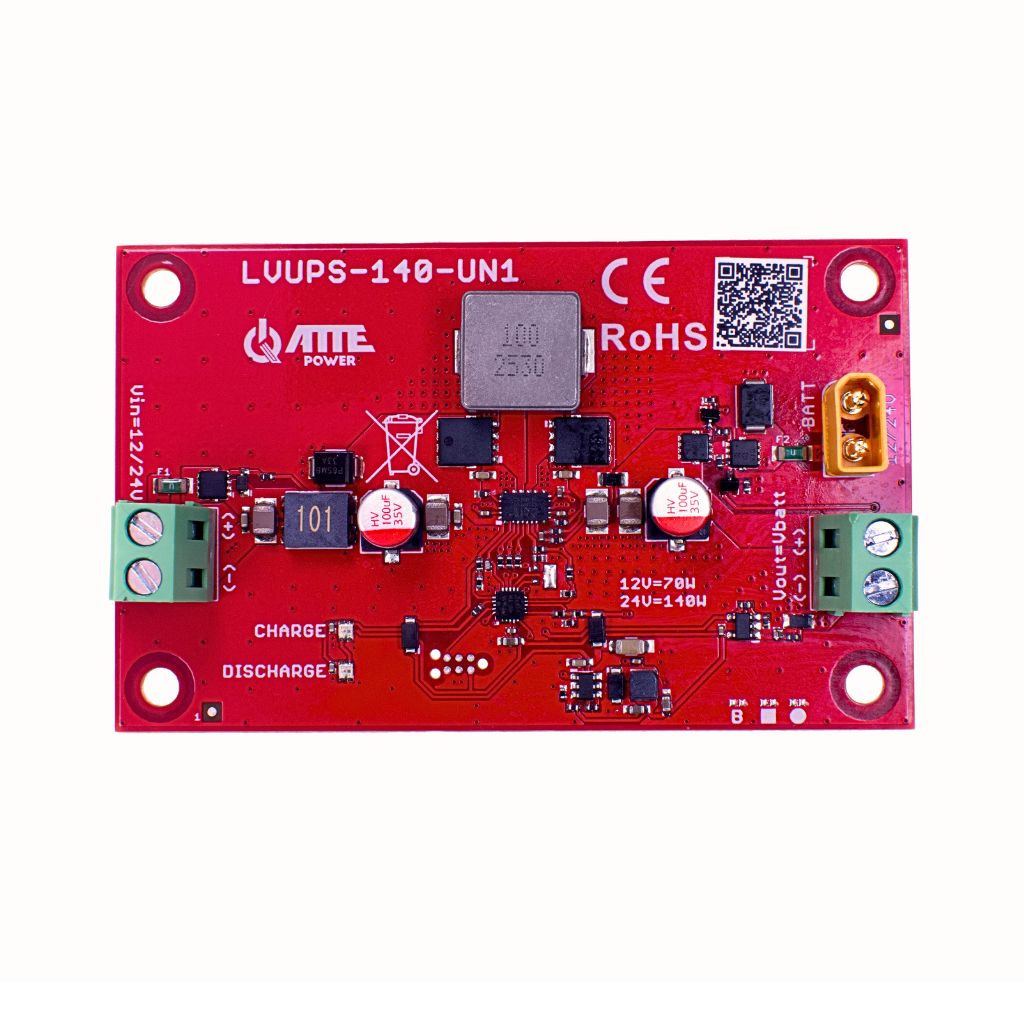

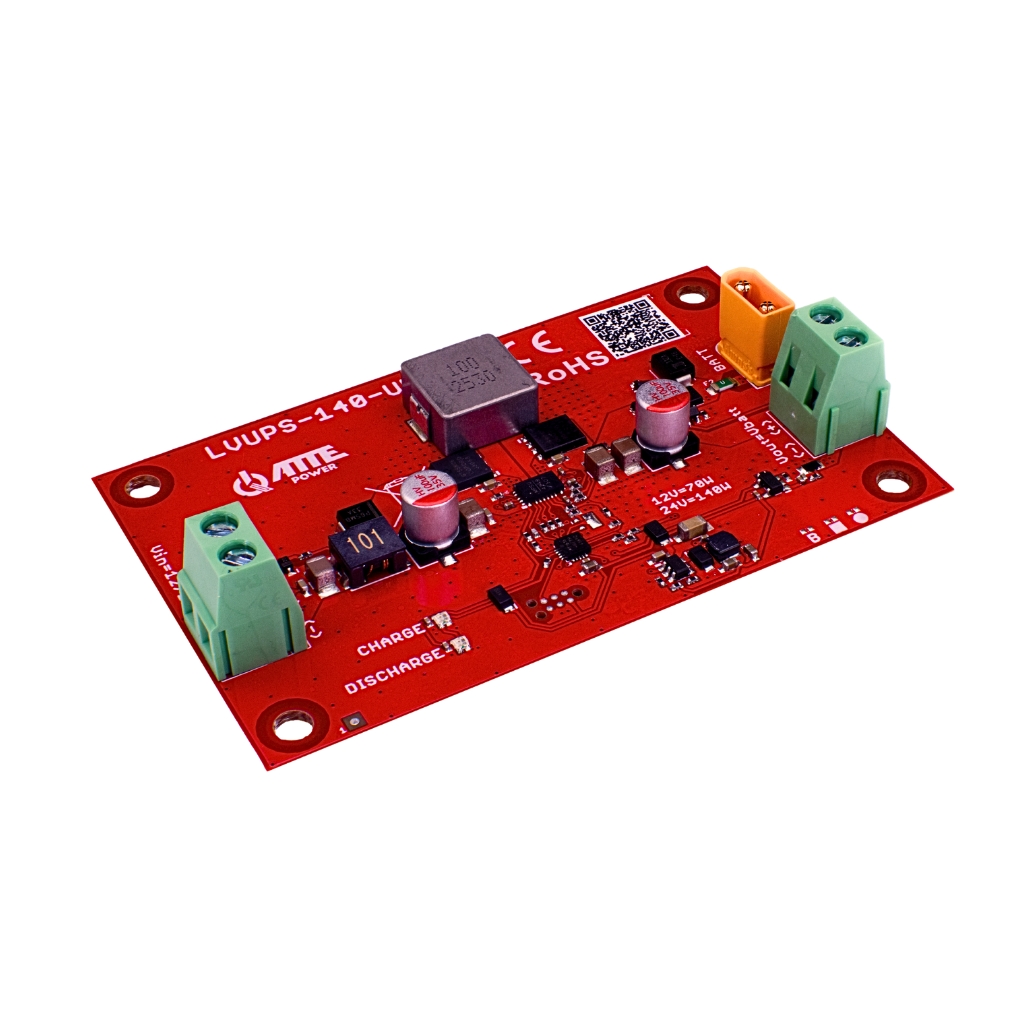

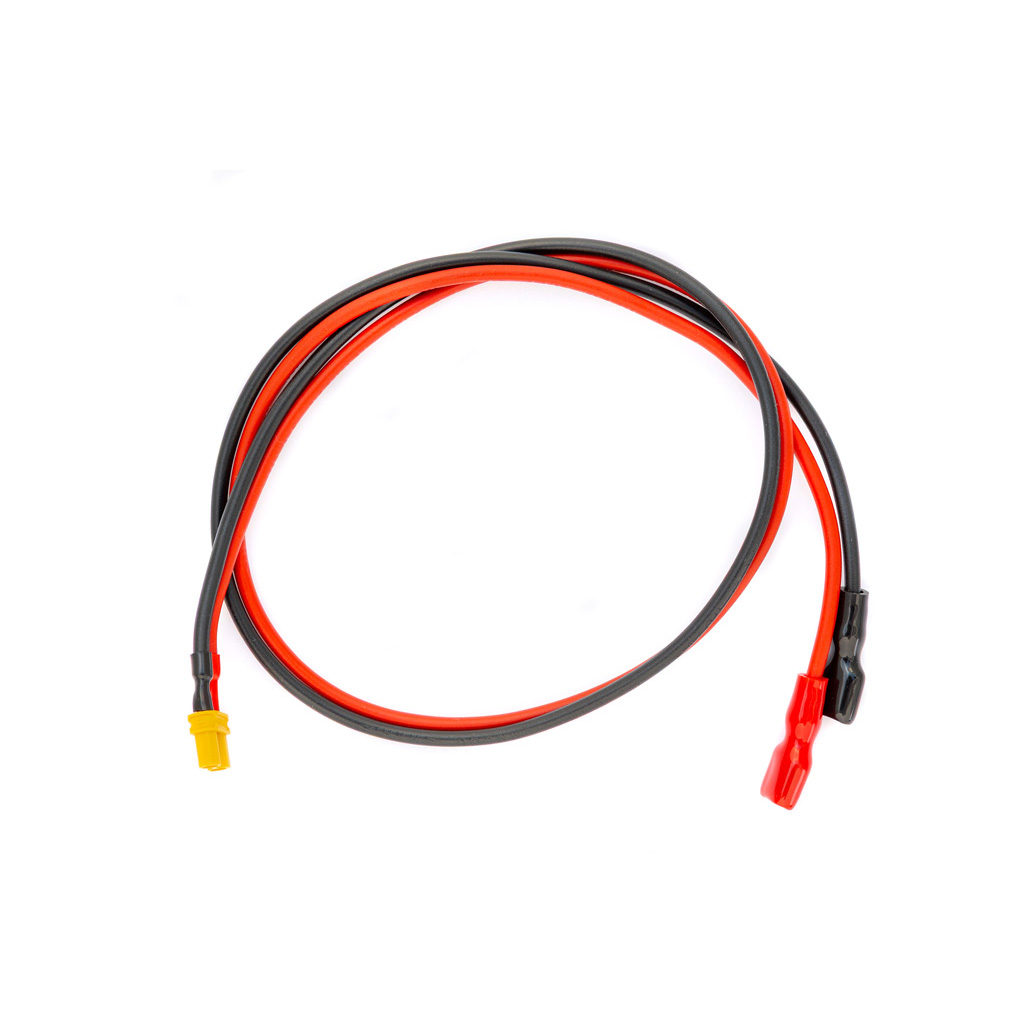

Module d’alimentation secourue automobile 12/24 V – 70/140 W
Module tampon universel pour l'alimentation des installations automobiles 12 V/24 V, Vin_1 13,2...15,V, Vin_2 26,2...29 V, Vout 14,4 V/28,8 V, Pout 70 W/140 W, Iout 5 A, module à intégrer.
Module à intégrerType de montage
13,2...15 V, 26,2...29 VTension d'entrée
5 A - Courant total pour Vout et VbattCourant de sortie
Présentation
Maintenir une alimentation stable pour les équipements de sécurité
Module tampon universel pour l'alimentation des installations automobiles 12 V/24 V, Vin_1 13,2...15,V, Vin_2 26,2...29 V, Vout 14,4 V/28,8 V, Pout 70 W/140 W, Iout 5 A, module à intégrer.
Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

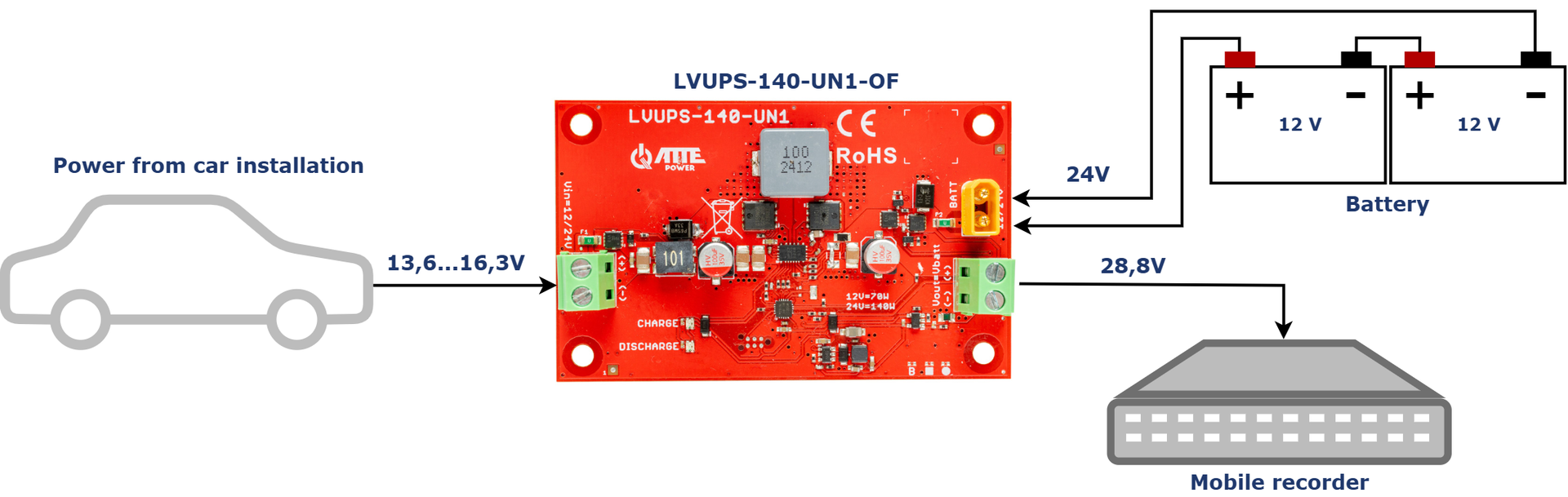

Exemple d'utilisation du LVUPS-140-UN1-OF pour alimenter un enregistreur mobile avec deux batteries 12 V connectées en série
Cas 03

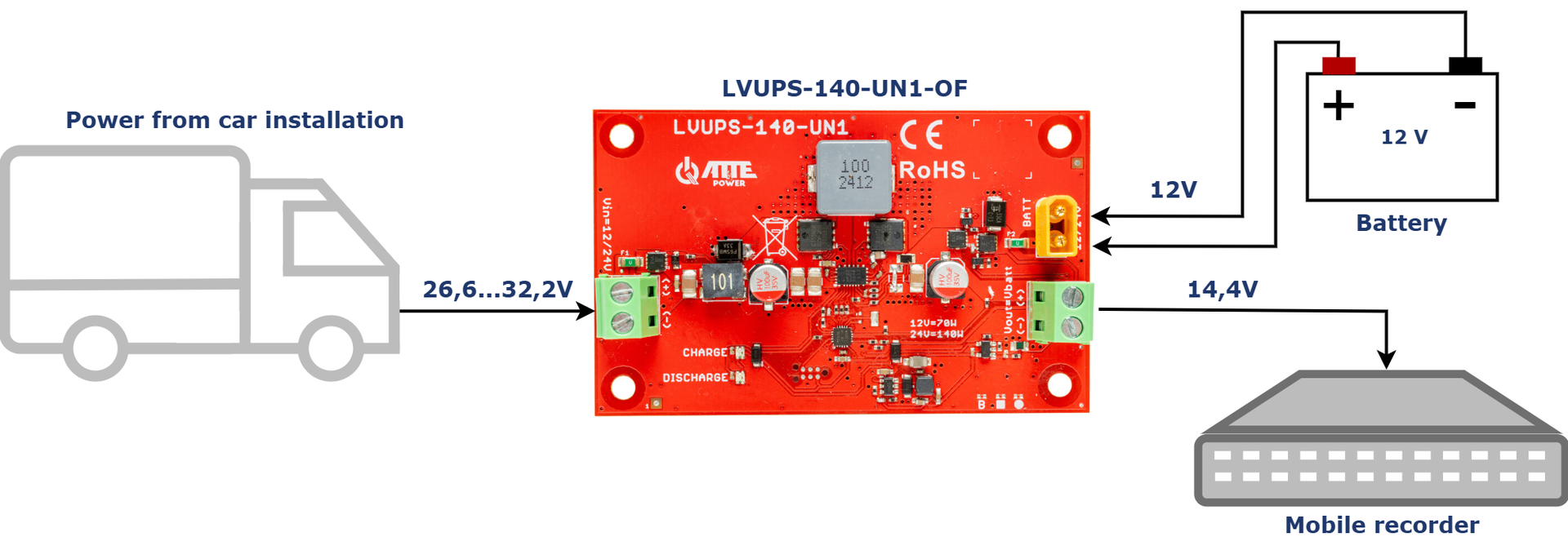

Exemple d'utilisation du LVUPS-140-UN1-OF pour alimenter un enregistreur mobile avec une batterie 12 V connectée et alimentée depuis une installation de camion
Cas 04

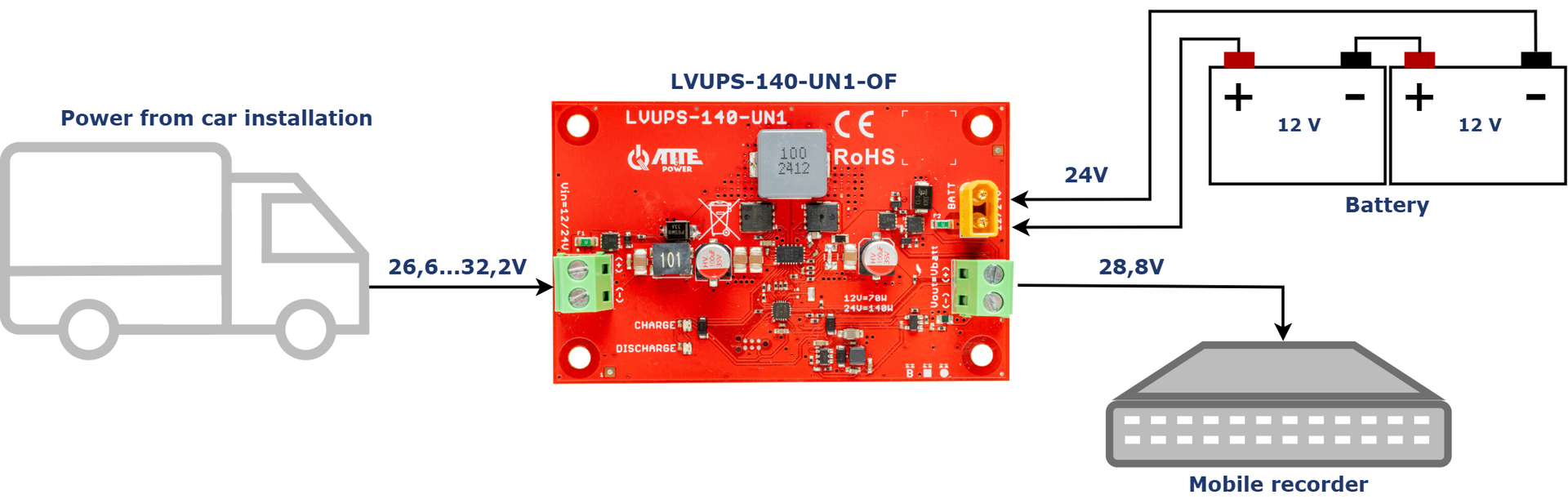

Exemple d'utilisation du LVUPS-140-UN1-OF pour alimenter un enregistreur mobile avec deux batteries 12 V connectées en série alimentées depuis une installation de camion
Cas 05

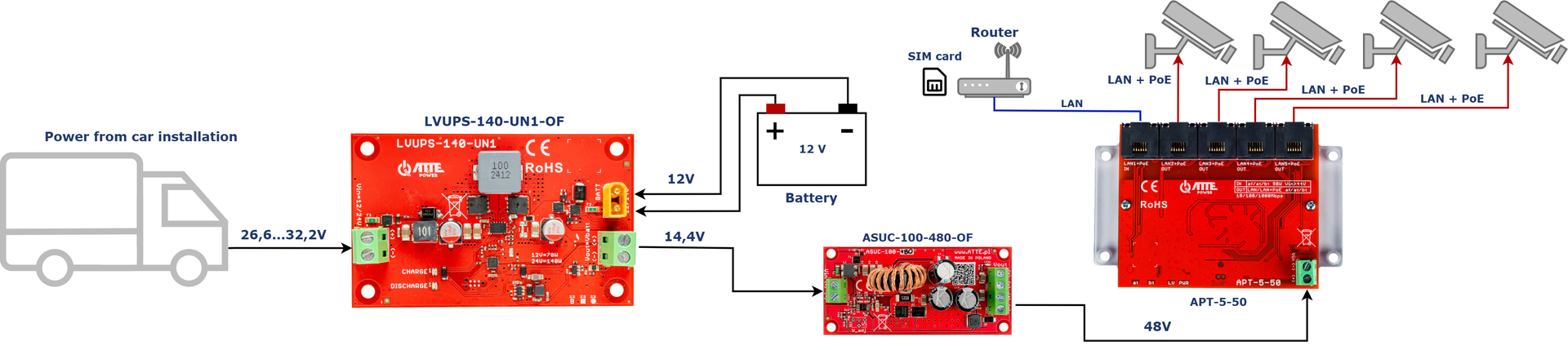

Exemple de kit d'alimentation de 4 caméras IP PoE avec un routeur LTE connecté pour montage sur camion
Cas 06

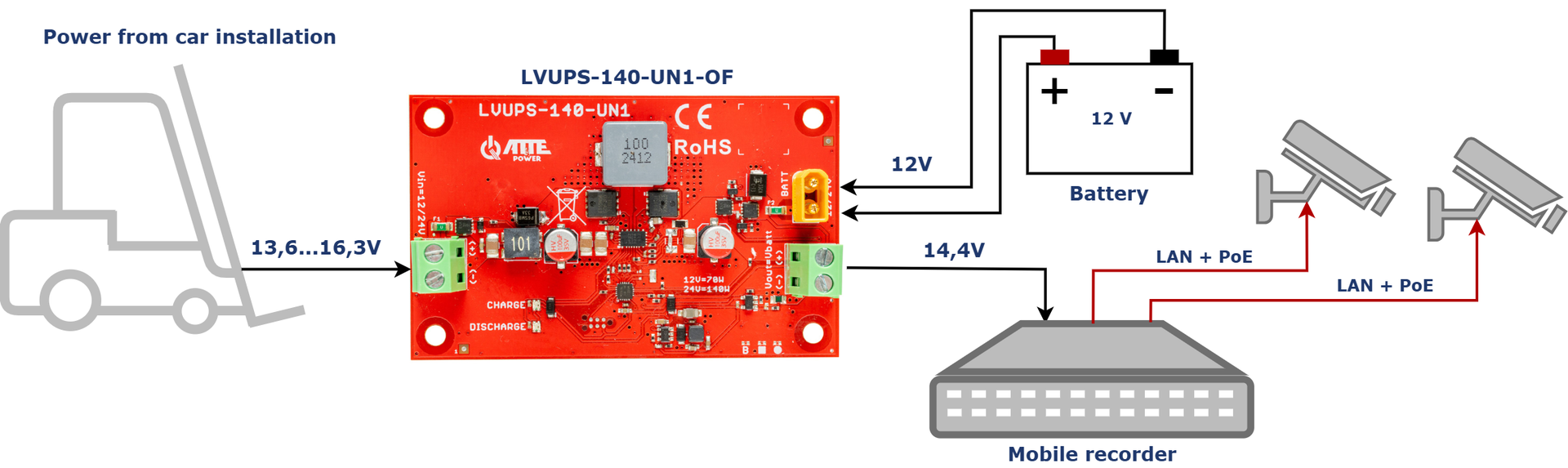

Exemple d'alimentation de 2 caméras IP PoE et d'un enregistreur mobile depuis une installation de chariot élévateur
Cas 07

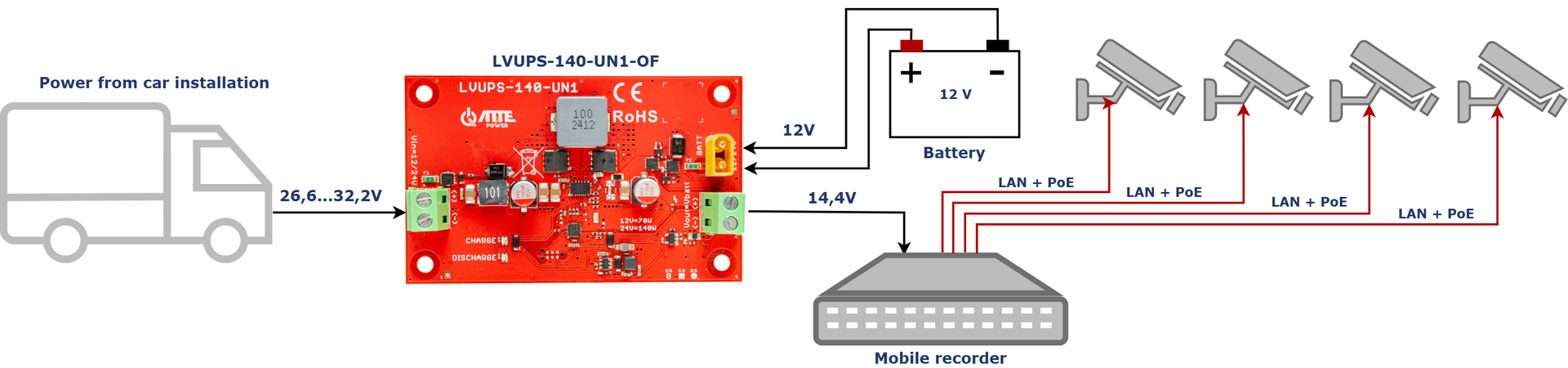

Exemple d'alimentation de 4 caméras IP PoE et d'un enregistreur mobile depuis une installation camion
Avant installation
Les contrôles utiles avant la mise en service
- Le module peut être connecté n'importe où sur l'installation, minimisant les interférences avec la structure du véhicule.
- Le courant de charge de la batterie est égal au courant maximum moins la consommation de sortie. À mesure que la tension de la batterie augmente, le courant de charge diminue.
- La puissance de 140 W n'est atteinte qu'avec une installation 24 V et une batterie 24 V.
Données techniques
Caractéristiques du LVUPS-140-UN1-OF
| Tension d'entrée | 13,2...15 V, 26,2...29 V |
|---|---|
| Tension de sortie | 14,4 V +/-2% - pour batterie 12 V, 28,8 V +/-2% - pour batterie 24 V |
| Courant de sortie | 5 A - Courant total pour Vout et Vbatt |
| Puissance de sortie | 70 W - lorsque la tension d'entrée ou de la batterie est de 12 V, 140 W - lorsque la tension d'entrée et de la batterie est de 24 V |
| Efficacité | 92% @Vin = 13,8 V, Pout = 60 W |
| Courant de repos du convertisseur | 27 mA @Vin = 13,8 V |
| Protection contre les surtensions | Vin, Vbatt |
| Protection contre les surcharges | Vin, Vbatt réglé sur 5 A (pour Vin=12 V, Vbatt=24 protection =2,5 A) |
| Protection des circuits de batterie | Protection contre les décharges profondes 10,8 V pour Vbatt=12 V, 21,6 V pour Vbatt=24 V |
| Courant de charge de la batterie | 5 A pour Vin=12 V Vbatt=12 V et Vin=24 V Vbatt=12 V/24 V, 2,5 A pour Vin=12 V Vbatt=24 V |
| Nombre de piles | 1 ou 2 |
| Batterie | Gel 12 V ou AGM |
| Indicateur de batterie | DÉCHARGE LED – Pas de tension d'entrée Vin (fonctionnement sur batterie) |
| Indicateur de puissance | LED CHARGE – Tension de charge détectée au connecteur Vin |
| Plage de température | -25°C ... +65°C |
| Dimensions | 86x53x16 mm |
| Poids | 0,033kg |
| Type de boîtier | Module intégré |
| Montage | Entretoises encliquetables, trous de montage au pas de 10,8 mm |
| Code EAN | 5902143691907 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
