ATTE - Module tampon pour appareils IP PoE

(0 avis)

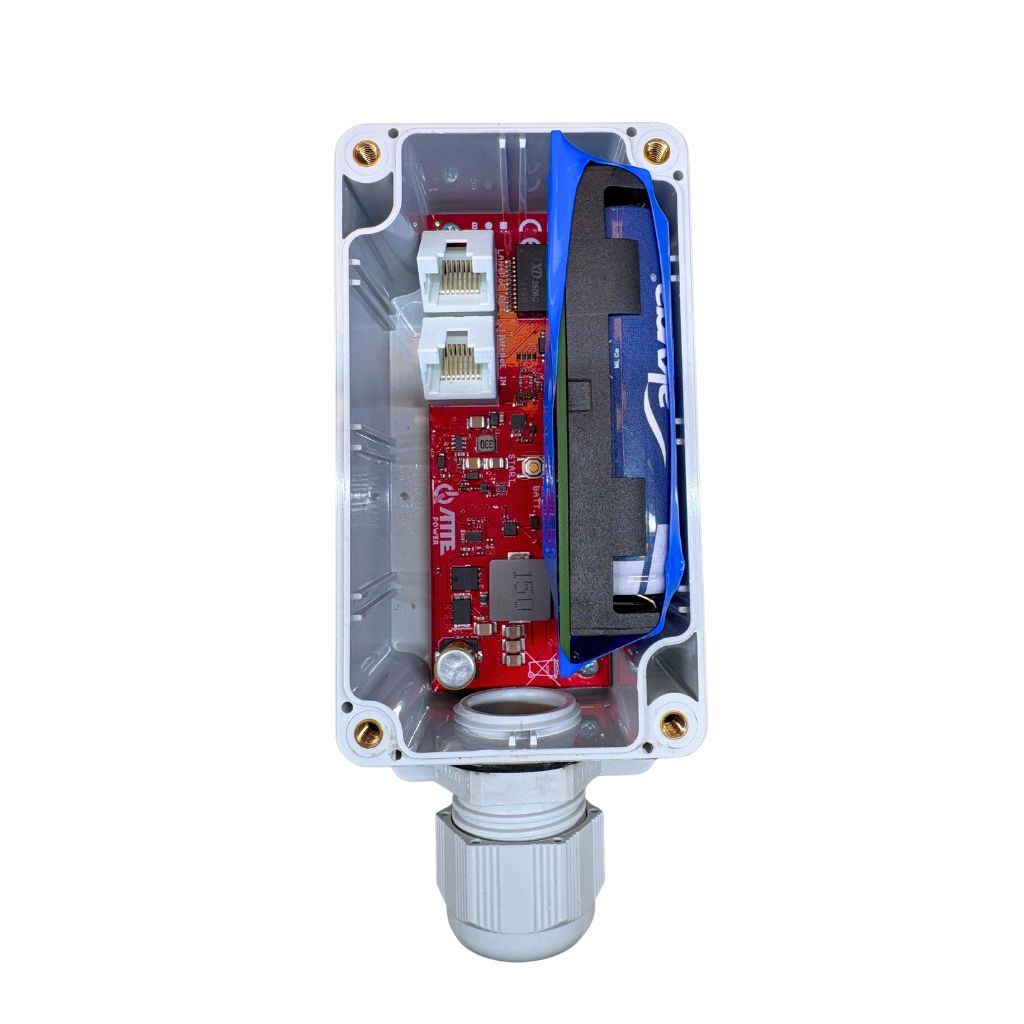

Module tampon pour appareils IP PoE, batterie 24 Wh, 2x 3,6 V 3350 mAh 18650 cellules, dans coffret extérieur ABOX-CA1.

Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.

Sur devis Chiffrage personnalisé après validation de votre sélection.
  • Marque
  • Type de produit
  • Format de montage
  • Statut de commercialisation
Nous contacter

Aucun paiement en ligne · Compatibilité vérifiée avant chiffrage

Alimentations et kits secourus

Module tampon pour appareils IP PoE

Module tampon pour appareils IP PoE, batterie 24 Wh, 2x 3,6 V 3350 mAh 18650 cellules, dans coffret extérieur ABOX-CA1.

Coffret extérieurType de montage
1 port PoE d'entrée, 1 port PoE de sortieNombre total de ports
LAN + entrée PoE 802.3af/at ou PoE passifEntrée PoE

Présentation

Maintenir une alimentation stable pour les équipements de sécurité

Module tampon pour appareils IP PoE, batterie 24 Wh, 2x 3,6 V 3350 mAh 18650 cellules, dans coffret extérieur ABOX-CA1.

Conçu pour maintenir une alimentation stable des équipements de sécurité, y compris lors d’une coupure selon la configuration retenue.

Exemples d’application

Voir les architectures possibles

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

Cas 01

Exemple d'utilisation du miniUPS-25-1-CA1 pour configurer des caméras IP sans commutateur PoE

Cas 02

Exemple d'utilisation du miniUPS-25-1-CA1 pour fournir une alimentation de secours à deux caméras IP

Cas 03

Exemple d'utilisation du miniUPS-25-1-CA1 pour fournir une alimentation de secours à une caméra IP et à un point d'accès

Avant installation

Les contrôles utiles avant la mise en service

  • Pour permettre l'enregistrement pendant une coupure de courant, la caméra IP doit avoir une carte mémoire interne installée.
  • La batterie peut être déconnectée et les cellules peuvent être facilement remplacées.
  • Il est recommandé de connecter une seule caméra IP PoE ; cependant, plusieurs appareils peuvent être connectés via des rallonges (par exemple ATP-3-11). Dans de tels cas, l'alimentation de la batterie est partagée, ce qui réduit considérablement le temps de sauvegarde.
  • Les ports du miniUPS-25-1-CA1 fonctionnent en mode pass-through. Cela signifie que si le commutateur PoE et l'appareil alimenté prennent en charge la norme 802.3bt (60 W), le miniUPS sera en mesure de fournir la totalité des 60 W à l'appareil. Il convient d'être prudent, car une consommation d'énergie aussi élevée peut endommager l'appareil. Il est recommandé d'utiliser le miniUPS avec des appareils conformes aux normes 802.3af/at.

Données techniques

Caractéristiques du miniUPS-25-1-CA1

Nombre total de ports1 port PoE d'entrée, 1 port PoE de sortie
Entrée PoELAN + entrée PoE 802.3af/at ou PoE passif
Sortie PoELAN + sortie PoE 802.3af/at ou PoE passif
Ports LAN + sortie PoE 1000 Mb/sLAN + sortie PoE
Tension d'entrée44 ... 58 V
Tension PoE de sortieVout = Vin en fonctionnement normal, et Vout = 42 V lorsque l'appareil passe en mode batterie de secours
Puissance de sortie maximale du port30 W
Consommation d'énergie0,25 W
Protection contre les surtensionsLAN + entrée PoE, LAN + sortie PoE
Protection contre les surchargesProtection contre les surcharges à 0,8 A (en fonctionnement sur batterie)
Protection des circuits de batterieProtection contre la décharge de la batterie
Démarrage en cas de manque de puissance d'entréeBouton DÉMARRER
Nombre de piles1
Batterie24 Wh, 2 x LiFePO4 18650 3,6 V 3350 mAh
Indicateur de batterieLED rouge (clignotante) – l'appareil fonctionne sur batterie
Indicateur de puissanceLED rouge (fixe) - alimentation présente
Plage de température-25°C...+65°C
Dimensions165x65x55 mm
Poids0,33kg
Indice IPIP68
BoîtierABOX-CA1 / plastique / gris clair
Presse-étoupesPresse-étoupe M25 avec deux trous de diamètre 6 mm
MontageMontage mural ou sur poteau à l'aide d'un adaptateur ADD-PMACA1 dédié
Code EAN5902143691884
Code PKWiU26.30.23.0
Code SH8517 62
Code CN20208517 62 00

Besoin de valider cette référence ATTE ?

Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.

Faire valider mon installation

Spécifications

Marque ATTE
Type de produit Alimentation secourue
Format de montage Coffret extérieur
Statut de commercialisation Nouveauté
