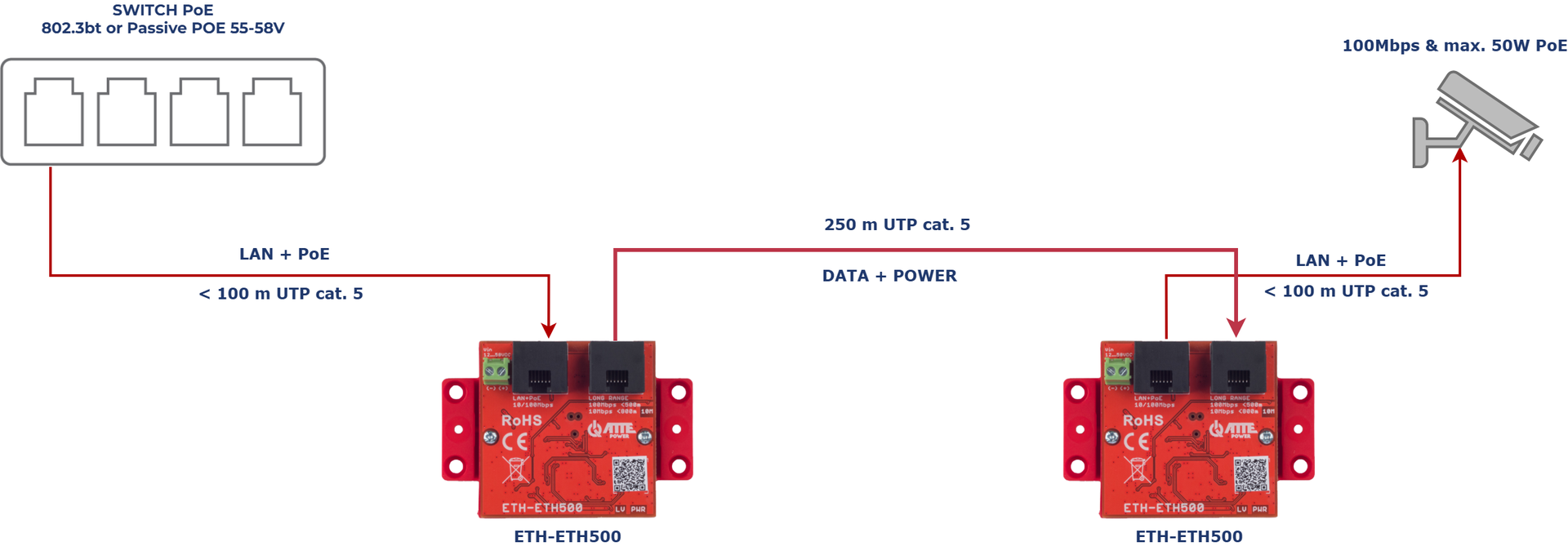

Cas 01
Convertisseurs de transmission

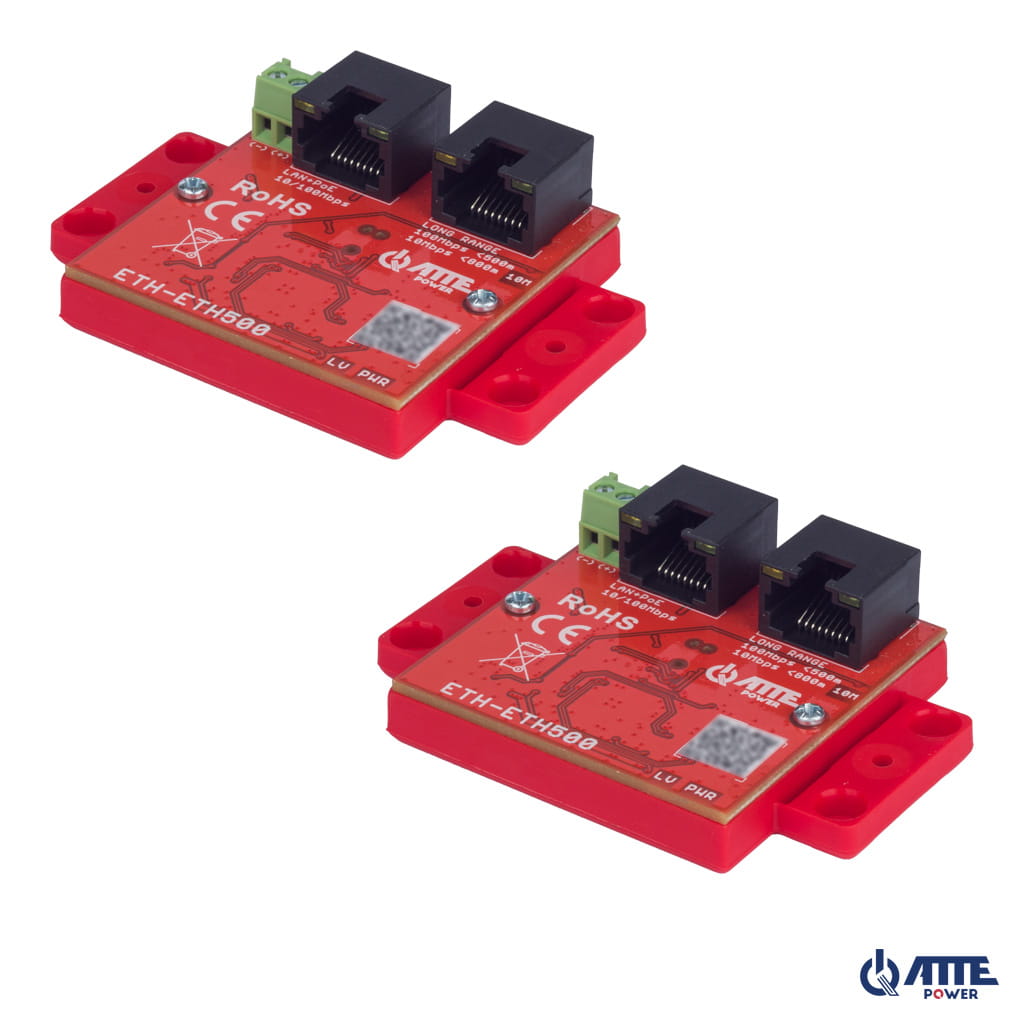

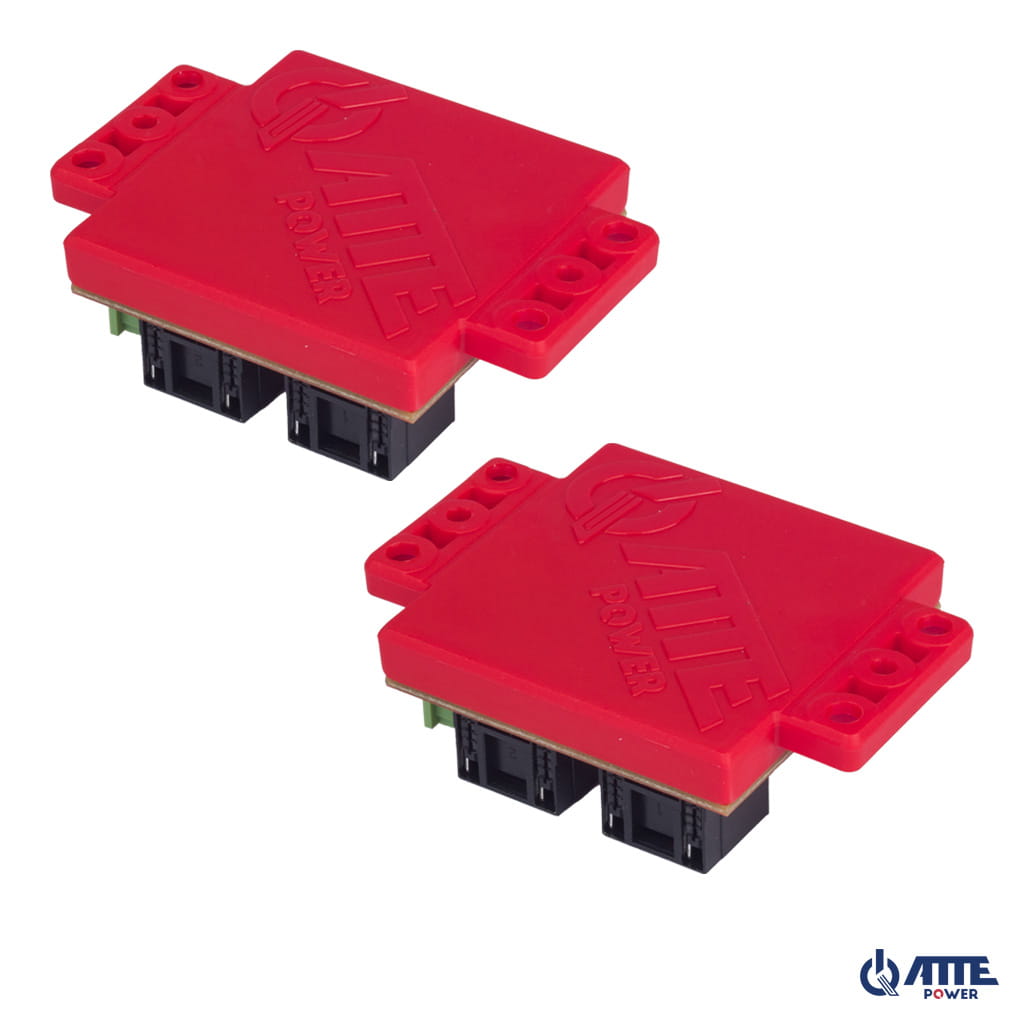

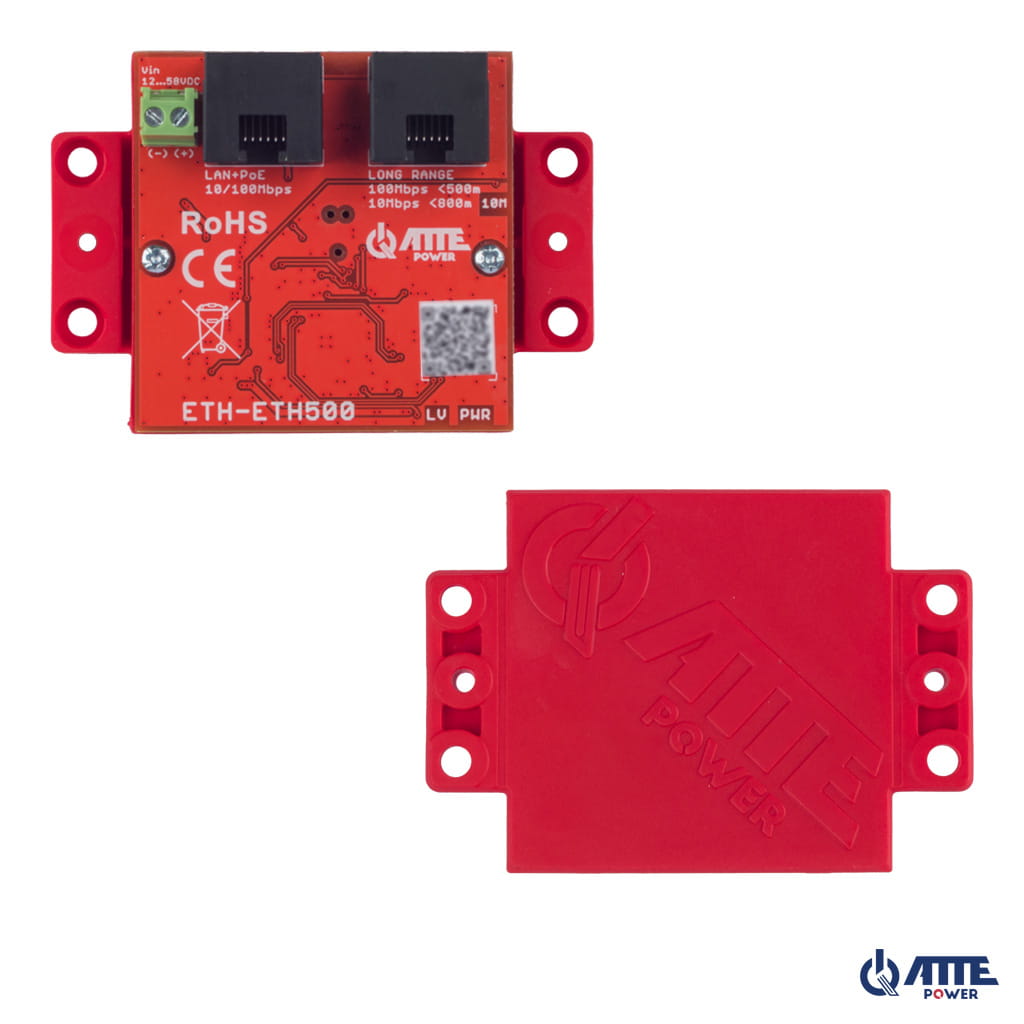

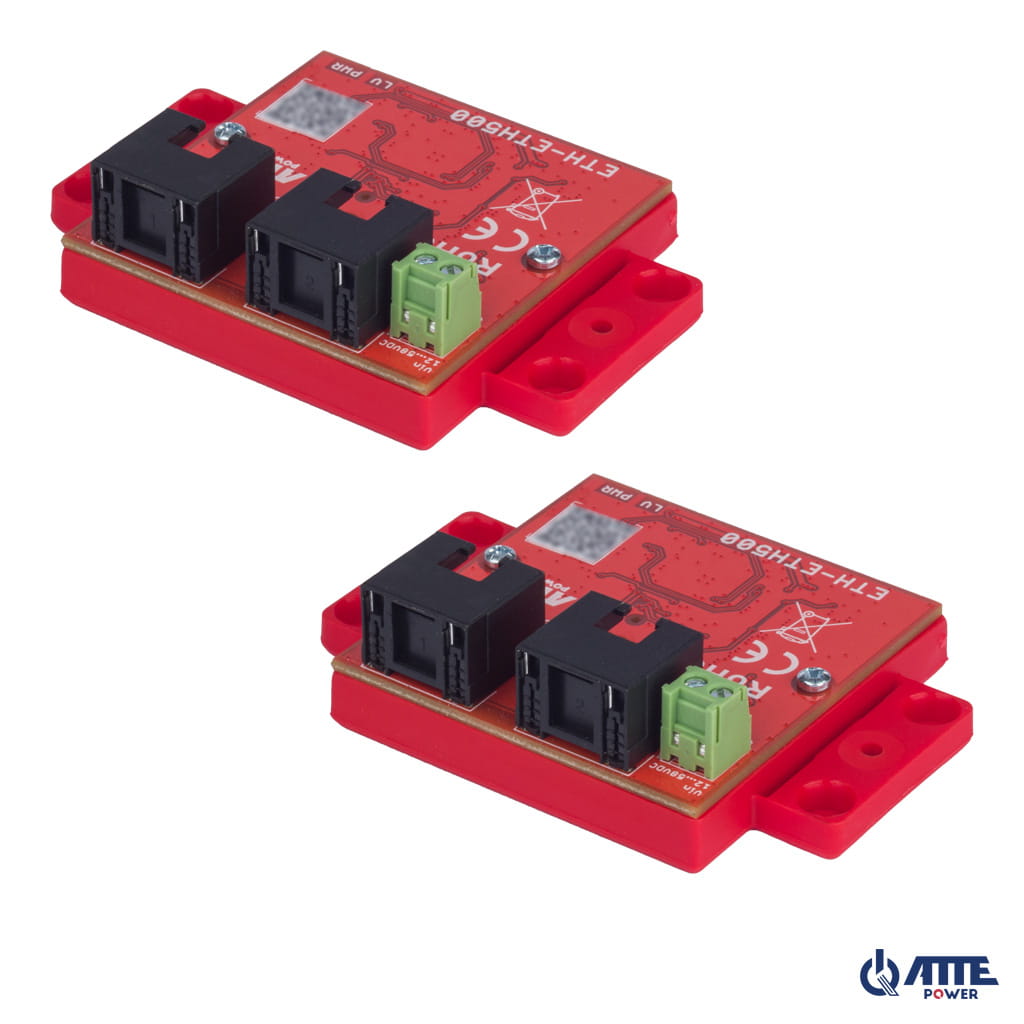

Prolongateur de portée LAN + PoE
Prolongateur de portée LAN + PoE, portée jusqu'à 500 m 100 Mb/s, jusqu'à 800 m 10 Mb/s, connecteurs RJ45/RJ45.
Fast Ethernet 10/100 Mb/sDébit réseau
4 ports PoE, 2 bornes à visNombre total de ports
Réseau local + PoEEntrée/sortie PoE
Présentation
Réutiliser ou prolonger une liaison existante
Prolongateur de portée LAN + PoE, portée jusqu'à 500 m 100 Mb/s, jusqu'à 800 m 10 Mb/s, connecteurs RJ45/RJ45.
Permet de réutiliser un câblage existant pour migrer une installation vers l’IP et le PoE.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02
Exemple d'application de l'ETH-ETH500-SET comme prolongateur LAN + PoE jusqu'à 500 m UTP cat.5
Cas 03

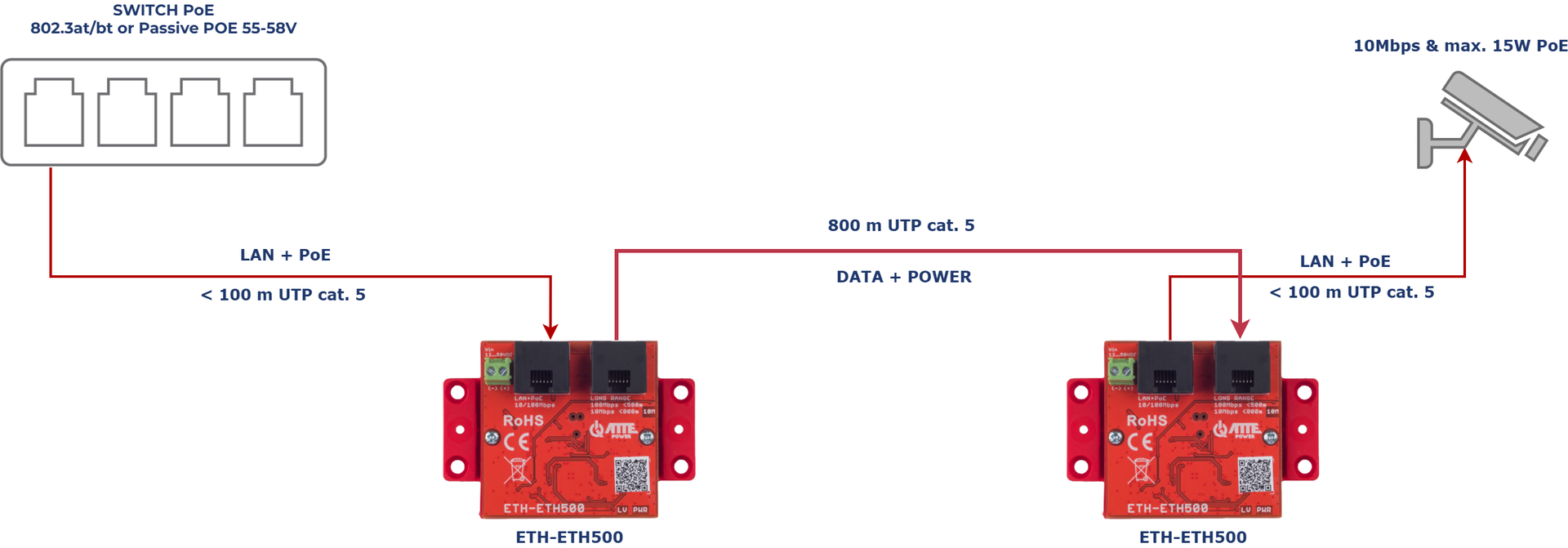

Exemple d'application de l'ETH-ETH500-SET comme prolongateur LAN + PoE jusqu'à 800 m UTP cat.5
Cas 04

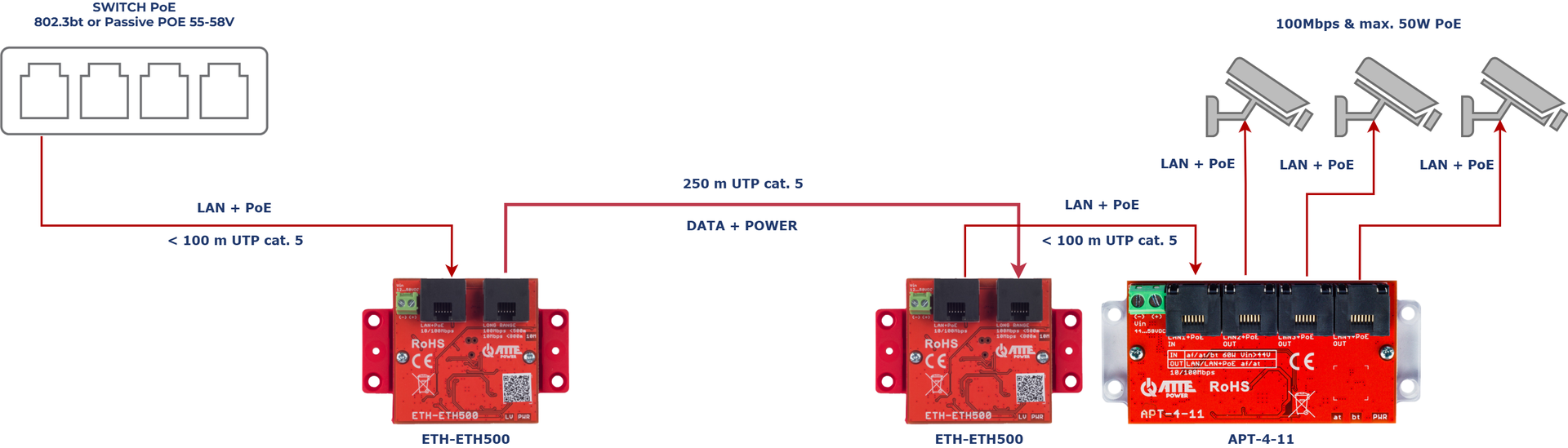

Exemple d'utilisation de l'ETH-ETH500-SET comme prolongateur LAN + PoE pour alimenter 3 caméras IP PoE sur 250 m UTP cat.5
Cas 05

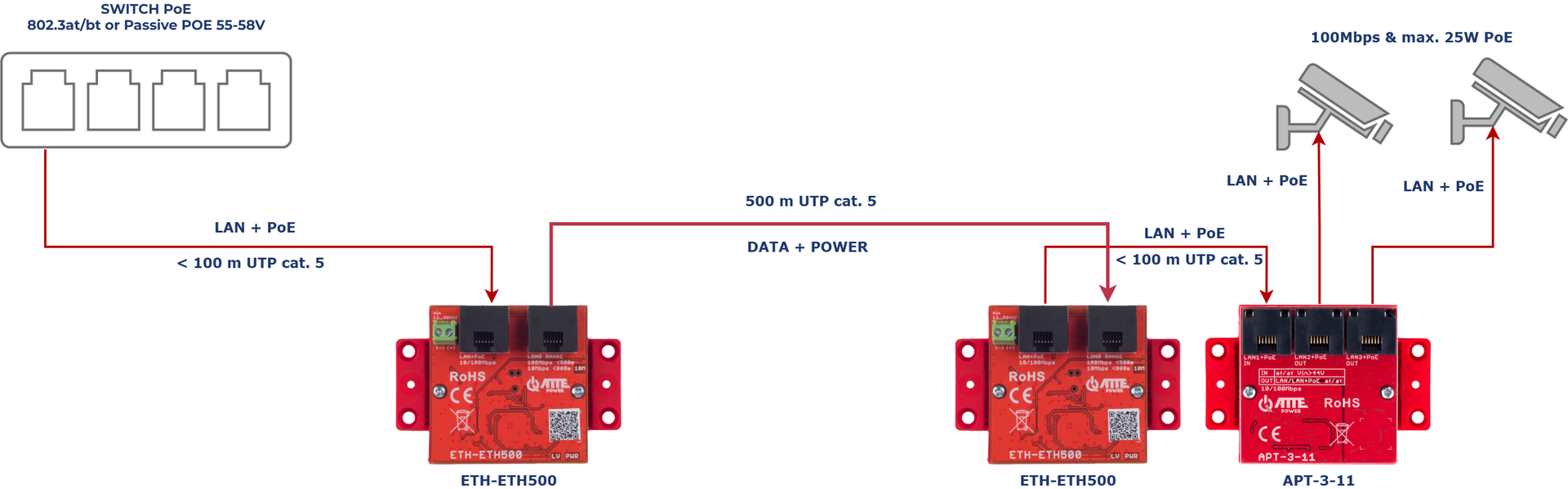

Exemple d'utilisation de l'ETH-ETH500-SET comme prolongateur LAN + PoE pour alimenter 2 caméras IP PoE sur 500 m UTP cat.5
Cas 06

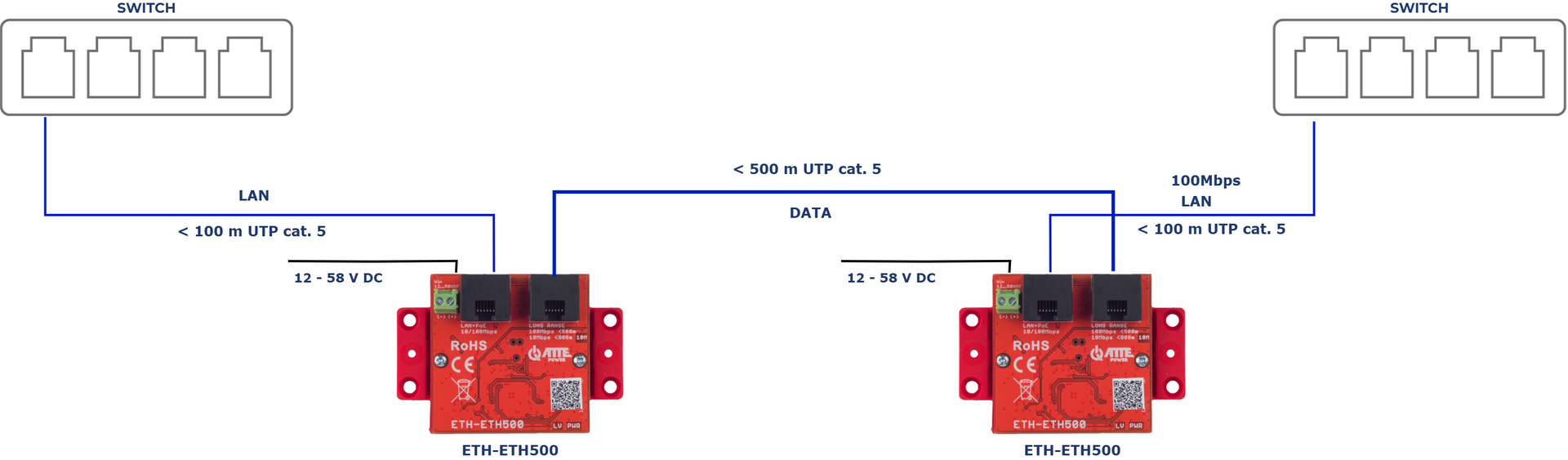

Exemple d'application de l'ETH-ETH500-SET comme extension de réseau LAN jusqu'à 500 m avec 100 Mb/s sur UTP cat.5
Avant installation
Les contrôles utiles avant la mise en service
- L'ensemble comprend deux appareils identiques - il n'y a aucune distinction entre l'émetteur et le récepteur. Ils peuvent être installés de manière interchangeable sur la piste LONG RANGE.
- Les modules ETH-ETH500 ne démarreront qu'après avoir connecté l'ensemble de la piste au récepteur PoE (caméra PoE) après une identification correcte par l'interrupteur d'alimentation.
- Le rail longue portée nécessite les 4 paires de câbles à paires torsadées pour un fonctionnement correct.
Données techniques
Caractéristiques du ETH-ETH500-SET
| Nombre total de ports | 4 ports PoE, 2 bornes à vis |
|---|---|
| Entrée/sortie PoE | Réseau local + PoE |
| Ports LAN 10/100 Mb/s | LAN + PoE, LAN + PoE LONGUE PORTÉE |
| Ports LAN longue portée | LAN + PoE LONGUE PORTÉE |
| Tension d'entrée | Vin PoE - 44 ... 58 V, Vin - 12 ... 58 V |
| Tension PoE de sortie | Vout = Vin |
| Consommation d'énergie | 1,35 W (canal complet) |
| Longueur du câble longue portée | <250 m - UTP 100 Mb/s Puissance maximale 50 W PoE <500 m - UTP 100 Mb/s Puissance maximale 25 W PoE <800 m - UTP 10 Mb/s Puissance maximale 15 W PoE |
| Indicateur de puissance | Présence tension LED PWR |
| Indication PoE | Port LED RJ45 (żółty) - Alimentation PoE |
| Indication de transmission | Port LED RJ45 (zielony) - liaison et transmission de données LAN |
| Indication de la bande passante LAN | LED 10Mb – liaison et transmission de données LONGUE PORTÉE 10 Mb/s |
| Indication de basse tension | LED LED de signalisation BT Basse Tension (<44 V) |
| Plage de température | -25°C ... +65°C |

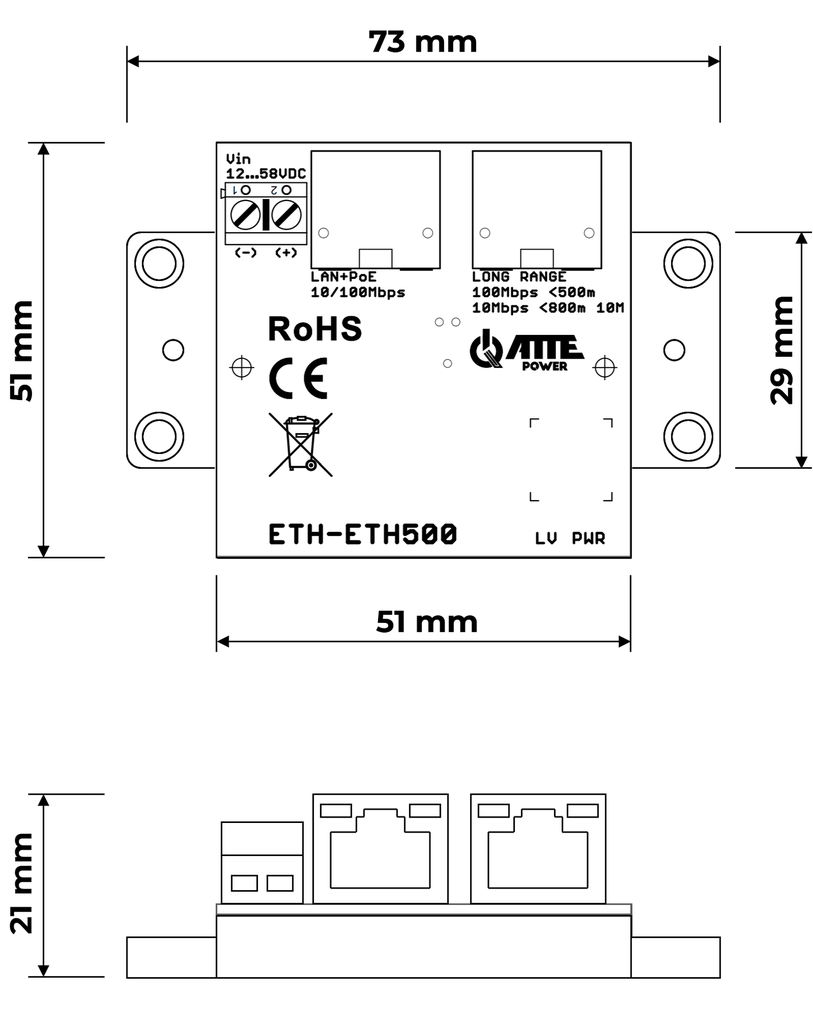

| Dimensions | 51 (73) x 51 x 21 mm |
| Poids | 0,026 kg |
| Indice IP | IP20 |
| Type de boîtier | Base de montage universelle |
| Montage | Entretoises de montage, rail TH35 avec support supplémentaire, peuvent être vissés sur une surface plane |
| Code EAN | 5902143691471 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
Besoin de valider cette référence ATTE ?
Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.
