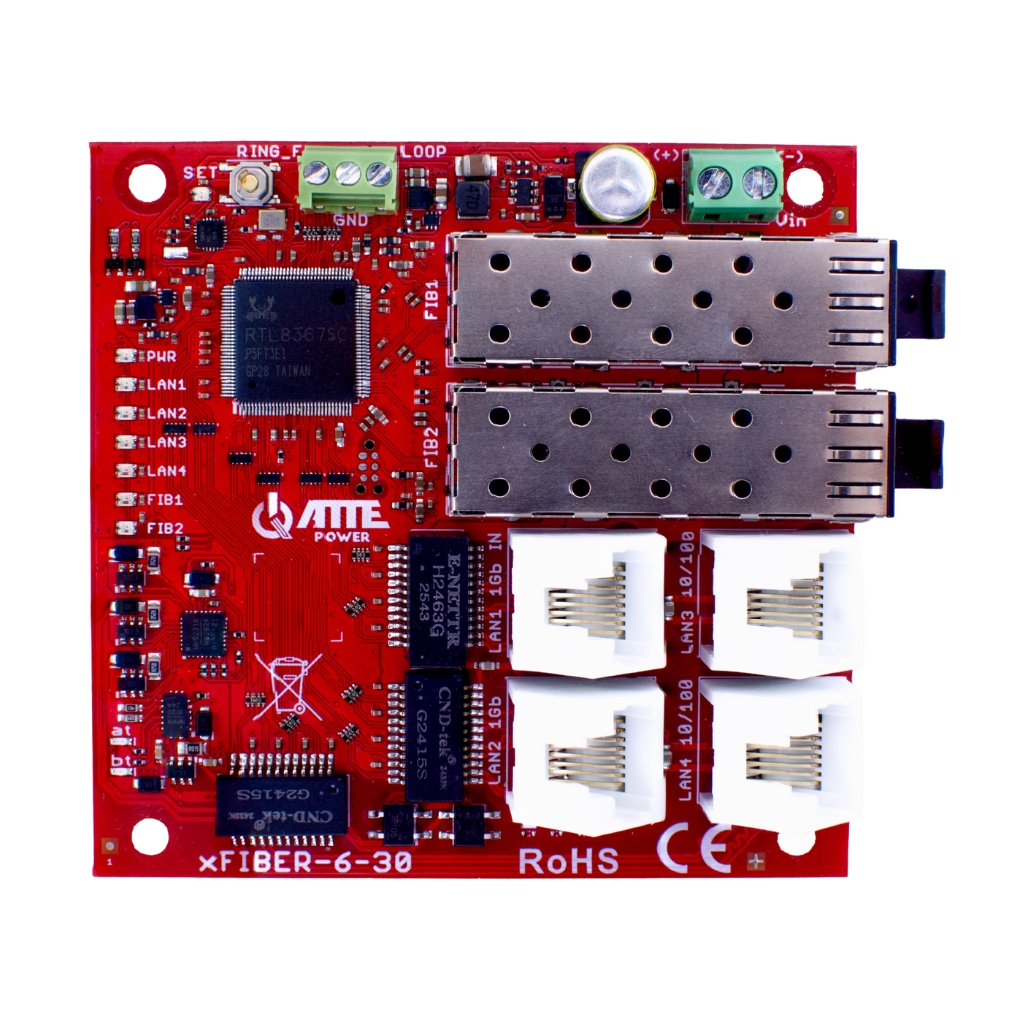

ATTE - Switch PoE 4 ports + 2 ports SFP 100/1000 Mb/s

ATTE - Switch PoE 4 ports + 2 ports SFP 100/1000 Mb/s

(0 avis)

switch PoE 4 ports + 2 ports SFP 100/1000 Mb/s, (1 × entrée PoE 802.3af/at/bt90 + 3 × sortie PoE 802.3af/at), mode anneau, module à intégrer.

Permet de réutiliser un câblage existant pour migrer une installation vers l’IP et le PoE.

153,00 € 153,00 €
0,00 €

  • Marque
  • Type de produit
  • Standards PoE compatibles
  • Débit Ethernet maximal
  • Format de montage
  • Statut de commercialisation
Ajouter au panier
Conditions générales
Garantie satisfait ou remboursé de 30 jours
Livraison : 2-3 jours ouvrables
Contactez-nous
Marque: ATTE
Type de produit: Convertisseur de transmission
Débit Ethernet maximal: 1 Gb/s
Format de montage: Module à intégrer
Statut de commercialisation: Actif

Convertisseurs de transmission

Switch PoE 4 ports + 2 ports SFP 100/1000 Mb/s

Switch PoE 4 ports + 2 ports SFP 100/1000 Mb/s, (1 × entrée PoE 802.3af/at/bt90 + 3 × sortie PoE 802.3af/at), mode anneau, module à intégrer.

Gigabit 10/100/1000 Mb/sDébit réseau
802.3af/at/btCompatibilité PoE
Module à intégrerType de montage

Présentation

Réutiliser ou prolonger une liaison existante

Switch PoE 4 ports + 2 ports SFP 100/1000 Mb/s, (1 × entrée PoE 802.3af/at/bt90 + 3 × sortie PoE 802.3af/at), mode anneau, module à intégrer.

Permet de réutiliser un câblage existant pour migrer une installation vers l’IP et le PoE.

Exemples d’application

Voir les architectures possibles

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

Cas 01

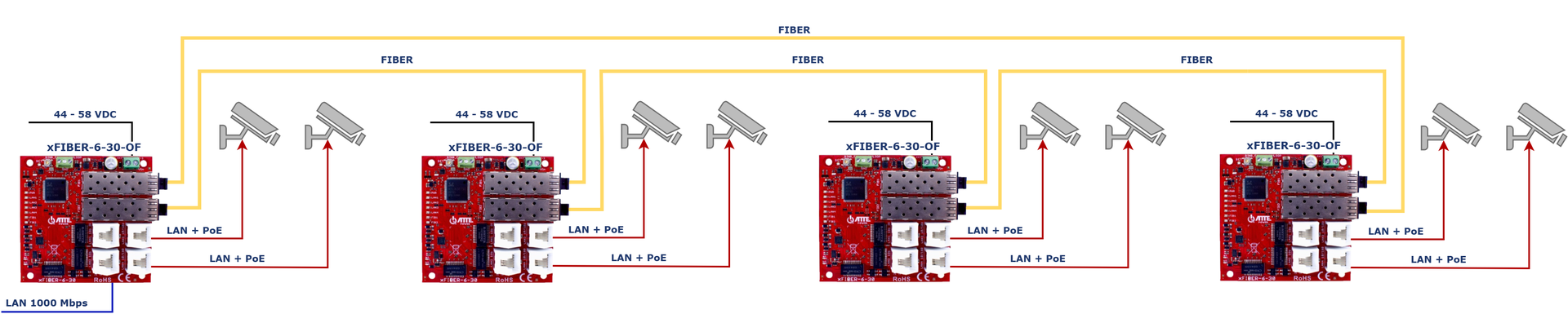

Exemple d'utilisation de quatre modules xFIBER-6-30-OF fonctionnant dans une configuration en anneau

Cas 02

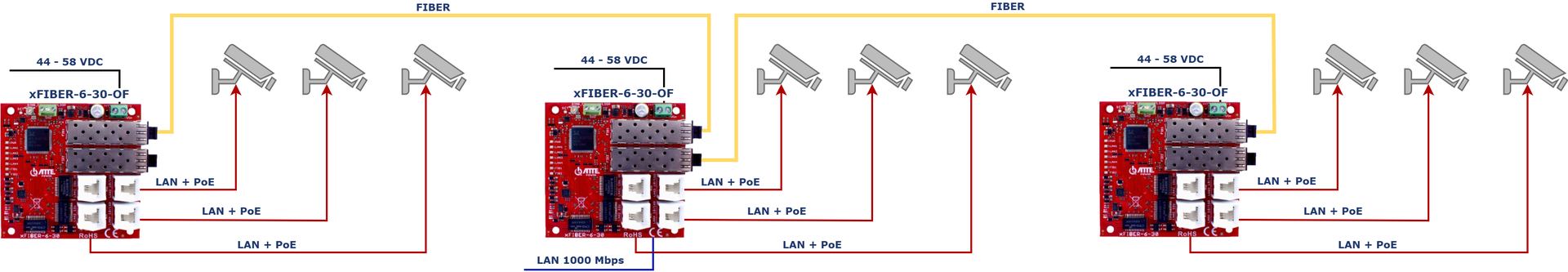

Exemple d'utilisation de trois modules xFIBER-6-30-OF connectés en série via un câble à fibre optique

Cas 03

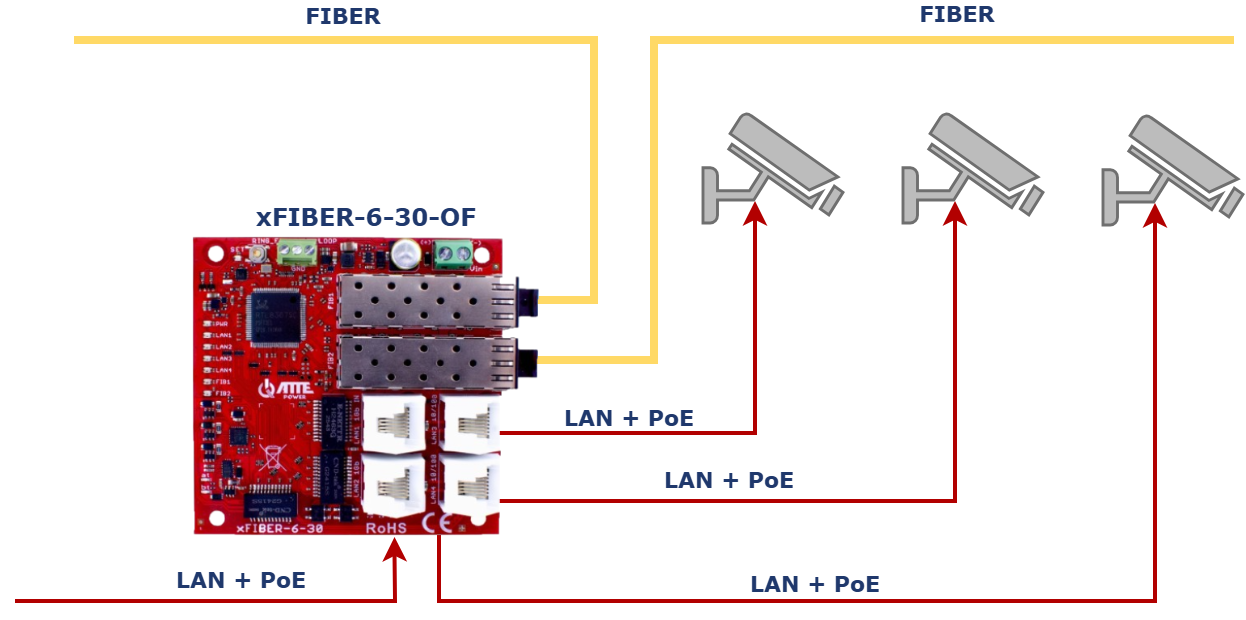

Exemple d'alimentation du xFIBER-6-30-OF à l'aide d'un commutateur PoE

Cas 04

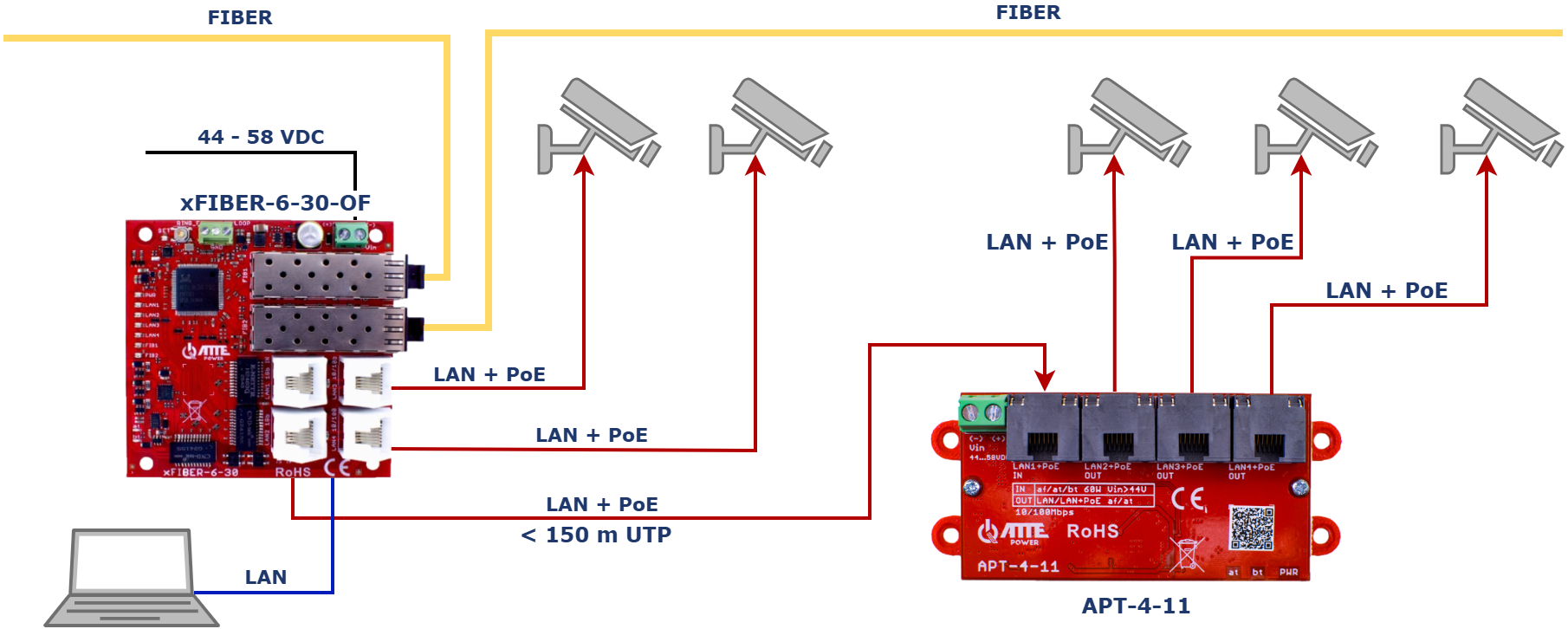

Exemple d'utilisation du xFIBER-6-30-OF avec le prolongateur APT-4-11 pour alimenter 5 caméras

Avant installation

Les contrôles utiles avant la mise en service

  • Les modules SFP doivent être achetés séparément (ATTE ne propose pas de modules SFP).
  • xFIBER-6-30-OF est compatible avec les modules monomodes et multimodes conformes à la norme IEEE 802.3z.

Données techniques

Caractéristiques du xFIBER-6-30-OF

Nombre total de ports1 port PoE d'entrée, 3 ports PoE de sortie, 2 ports SFP
Entrée PoELAN 1 PoE 802.3af/at/bt, PoE passif
Sortie PoELAN 2 ... LAN 4 802.3af/at
Ports LAN 10/100 Mb/sLAN 3, LAN 4
Ports LAN 1 000 Mb/sRéseau local 1, réseau local 2
Ports LAN + sortie PoE 10/100 Mb/sLAN 3, LAN 4
Ports LAN + sortie PoE 1000 Mb/sRéseau local 2
Capacité de commutation8,4 Go/s
Tension d'entrée30 ... 58 V
Tension PoE de sortieVout = Vin
Consommation d'énergie3,3 W
Contrôle de la puissance de sortieNégociation automatique
Protection contre les surtensionsRéseau local 1 ... Réseau local 4
Protection contre les surchargesLAN 2 ... LAN 4 Protection contre les surcharges 0,7 A
Ports SFP2
Signalisation de fonctionnementLED SET (verte) – Module en mode "esclave" | LED SET (bleu) – Module en mode "maître"
Indicateur de puissanceLED PWR (blanche) – alimentation présente
Indication PoELED LAN 2 ... LED LAN 4 (orange) – PoE présent
Indication de transmissionLED LAN 1 ... LED LAN 4, LED FIB 1, LED FIB 2 (vert) – liaison et transmission de données
Dimensions89x86x22 mm
Poids0,057 kg
Type de boîtierModule à cadre ouvert
MontageGoupilles d'espacement encliquetables, trous de montage espacés selon un modèle de 10,8 mm
Code EAN5902143692096
Code PKWiU26.30.23.0
Code SH8517 62
Code CN20208517 62 00
