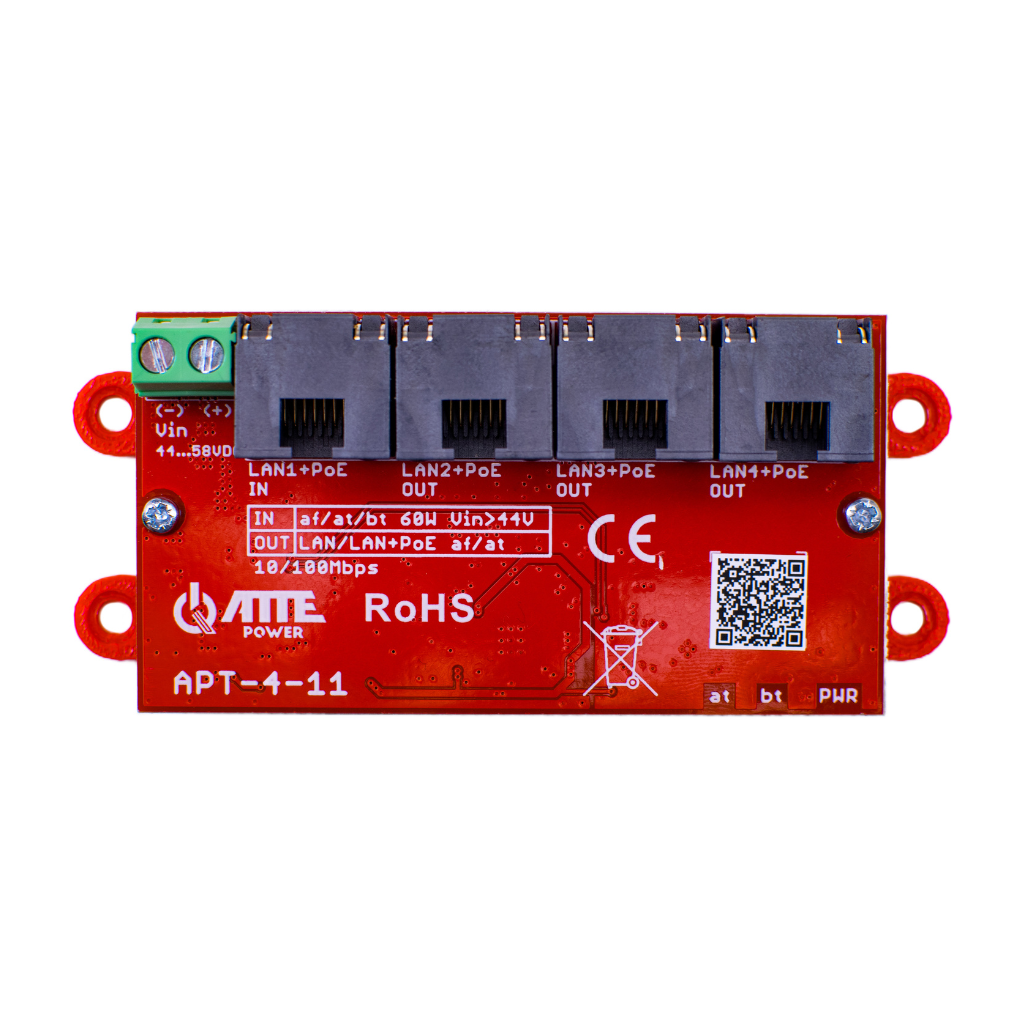

ATTE - Switch PoE 4 ports Fast Ethernet – 3 sorties 802.3af/at

(0 avis)

switch PoE 4 ports 10/100 Mb/s, extender (1 × entrée PoE 802.3af/at/bt60 + 3 × sortie PoE 802.3af/at), alimenté par PoE.

Permet de distribuer ou prolonger une liaison Ethernet et PoE en limitant les nouveaux passages de câbles.

Sur devis Chiffrage personnalisé après validation de votre sélection.
  • Marque
  • Type de produit
  • Standards PoE compatibles
  • Débit Ethernet maximal
  • Statut de commercialisation
Nous contacter

Aucun paiement en ligne · Compatibilité vérifiée avant chiffrage

Switches et extendeurs PoE

Switch PoE 4 ports Fast Ethernet – 3 sorties 802.3af/at

Switch PoE 4 ports 10/100 Mb/s, extender (1 × entrée PoE 802.3af/at/bt60 + 3 × sortie PoE 802.3af/at), alimenté par PoE.

Fast Ethernet 10/100 Mb/sDébit réseau
802.3af/at/btCompatibilité PoE
LAN 1 PoE 802.3af/at/bt60, PoE passifEntrée PoE

Présentation

Distribuer le réseau et le PoE au plus près des équipements

Switch PoE 4 ports 10/100 Mb/s, extender (1 × entrée PoE 802.3af/at/bt60 + 3 × sortie PoE 802.3af/at), alimenté par PoE.

Permet de distribuer ou prolonger une liaison Ethernet et PoE en limitant les nouveaux passages de câbles.

Exemples d’application

Voir les architectures possibles

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

Cas 01

Exemple d'application de l'APT-4-11 comme extension LAN+PoE pour 3 caméras IP PoE

Avant installation

Les contrôles utiles avant la mise en service

  • La puissance totale consommée par les caméras (récepteurs PoE) connectées au répéteur ne doit pas dépasser le budget de puissance offert par le switch alimentant toute la ligne :
  • Pour la norme 802.3af, c'est environ 13 W disponibles sur le répéteur.
  • Pour la norme 802.3, c'est env. 25 W disponibles sur le répéteur.
  • Pour la norme 802.3bt60, c'est env. 51 W disponibles sur le répéteur.
  • Tenez compte des éclairages IR - ils s'allument la nuit, augmentant considérablement la consommation d'énergie.
  • Tenez également compte de la perte dans le câble d'alimentation - cela dépend de sa section, de sa longueur et de la valeur de tension sur la ligne PoE.

Données techniques

Caractéristiques du APT-4-11

Entrée PoELAN 1 PoE 802.3af/at/bt60, PoE passif
Sortie PoELAN 2 ... LAN 4 PoE 802.3af/at
Ports LAN 10/100 Mb/sRéseau local 1 ... Réseau local 4
Ports LAN + sortie PoE 10/100 Mb/sRéseau local 2 ... Réseau local 4
Tension d'entrée44 ... 58 V
Tension PoE de sortieVout = Vin
Consommation d'énergie0,3 W
Contrôle de la puissance de sortieNégociation automatique
Protection contre les surtensionsRéseau local 1 ... Réseau local 4
Protection contre les surchargesLAN 2 ... LAN 4 Protection contre les surcharges jusqu'à 0,7 A
Indicateur de puissanceLED PWR - puissance
Indication PoELAN 2 ... LAN 4 (jaune) - SORTIE alimentation PoE
Indication de transmissionLAN 1 ... LAN 4 (vert) - liaison et transmission de données
Plage de température-25°C ... +65°C
Dimensions47x78(93)x21 mm
Poids0,044kg
Indice IPIP20
Type de boîtierBase de montage universelle
MontageEntretoises de montage, peuvent être vissés sur une surface plane
Code EAN5902143691402
Code PKWiU26.30.23.0
Code SH8517 62
Code CN20208517 62 00

Besoin de valider cette référence ATTE ?

Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.

Faire valider mon installation

Spécifications

Standards PoE compatibles IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
Marque ATTE
Type de produit Switch / extendeur PoE
Débit Ethernet maximal 100 Mb/s
Statut de commercialisation Actif
