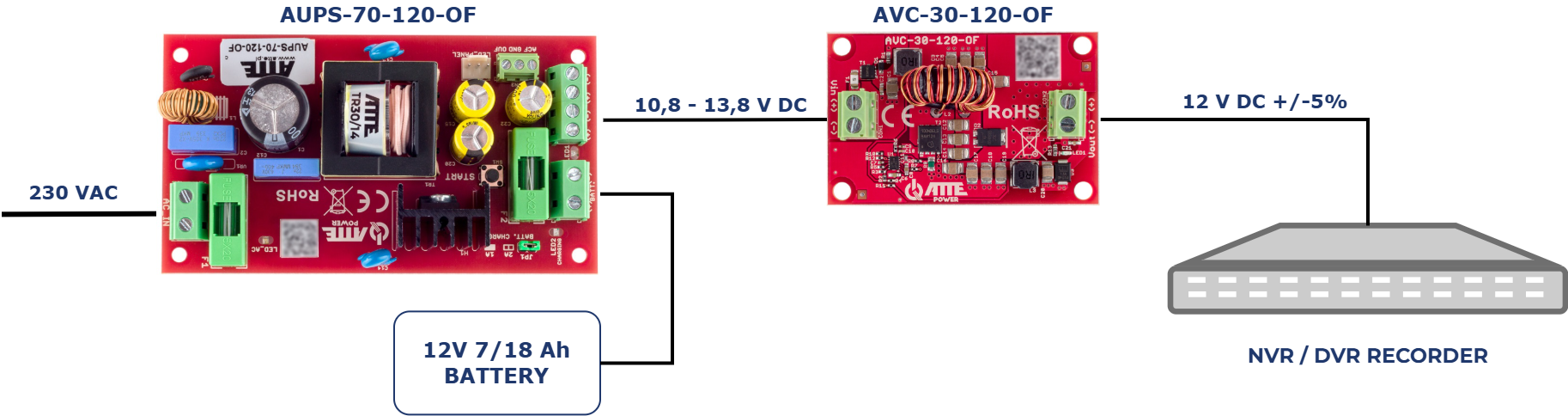

Cas 01
Convertisseurs de tension

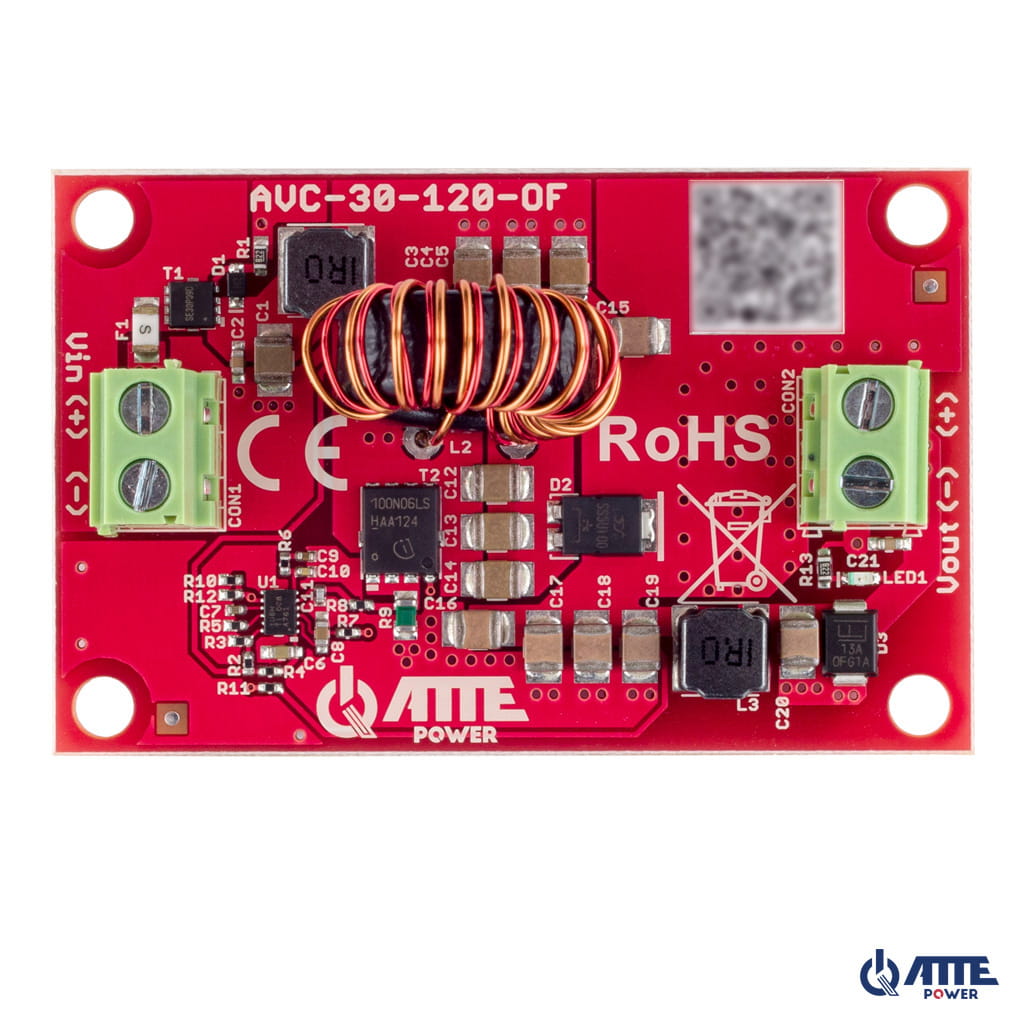

Module d'alimentation enregistreur 12 V
Module d'alimentation enregistreur 12 V, convertisseur DC/DC stabilisateur de tension, Vin 10...30 VDC, Vout 12 VDC, Iout 2,5 A, Pout 30 W, module à intégrer.
Module à intégrerType de montage
10 ... 30 VCCTension d'entrée
12 VCC +/-5%Tension de sortie
Présentation
Adapter proprement la tension à l’équipement alimenté
Module d'alimentation enregistreur 12 V, convertisseur DC/DC stabilisateur de tension, Vin 10...30 VDC, Vout 12 VDC, Iout 2,5 A, Pout 30 W, module à intégrer.
Module d’adaptation de tension pour construire une alimentation cohérente et protégée.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

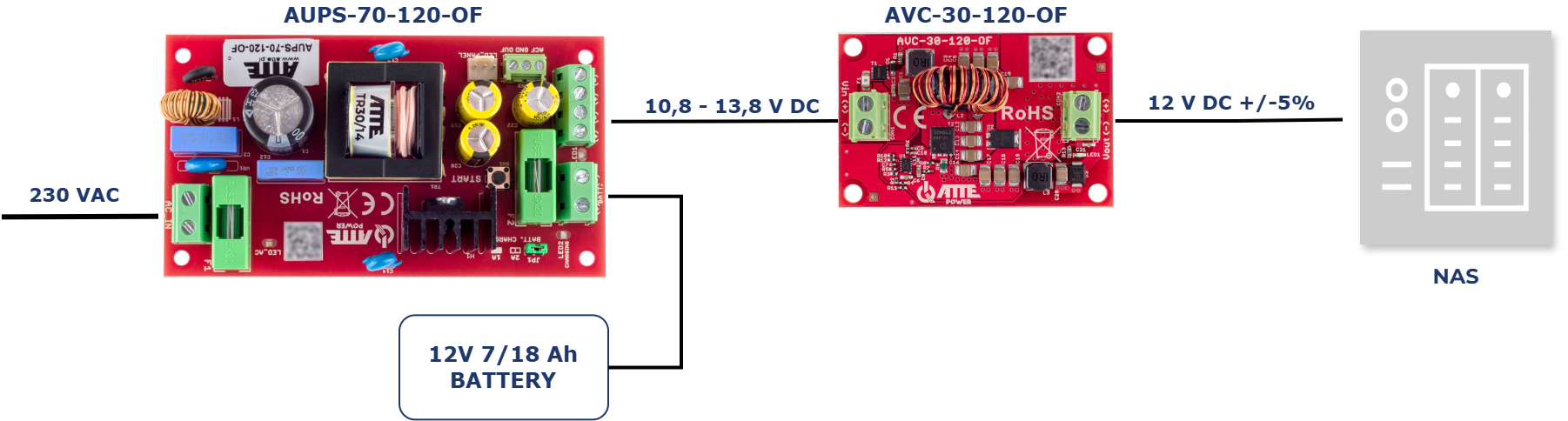

Exemple d'application du périphérique AVIC-30-120-OF pour alimenter un lecteur réseau NAS
Données techniques
Caractéristiques du AVC-30-120-OF
| Tension d'entrée | 10 ... 30 VCC |
|---|---|
| Tension de sortie | 12 VCC +/-5% |
| Puissance de sortie | 30 W à 12 V |
| Efficacité | 90 % @Vin=12 V,Pout=30 W |
| Courant de repos du convertisseur | 5 mA à 12 V |
| Protections | Protection contre les courts-circuits de sortie à 3 A ; Protection contre l'inversion de polarité de la tension d'entrée ; Protection contre les surtensions d'entrée et de sortie |
| Plage de température | -25°C ... +50°C |
| Dimensions | 40x60x24 mm |
| Poids | 0,025 kg |
| Type de boîtier | Module à cadre ouvert |
| Montage | Goupilles d'espacement encliquetables, trous de montage selon un schéma de trous de 10,8 mm |
| Code EAN | 5902143690191 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
