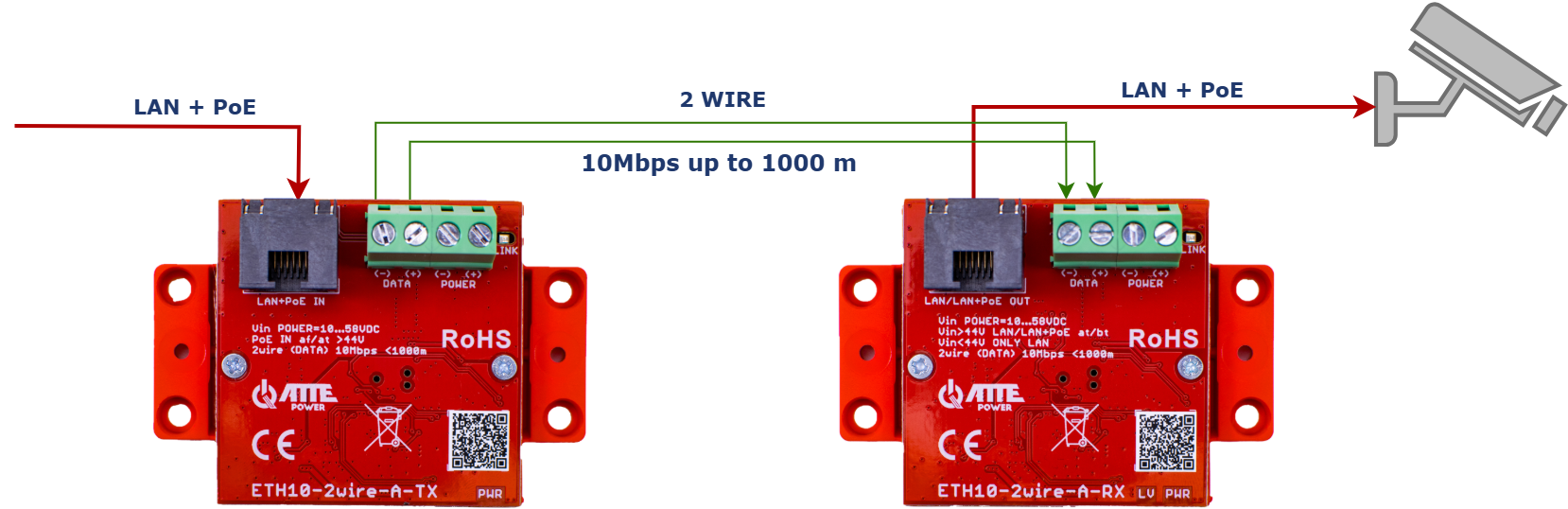

Cas 01
Convertisseurs de transmission

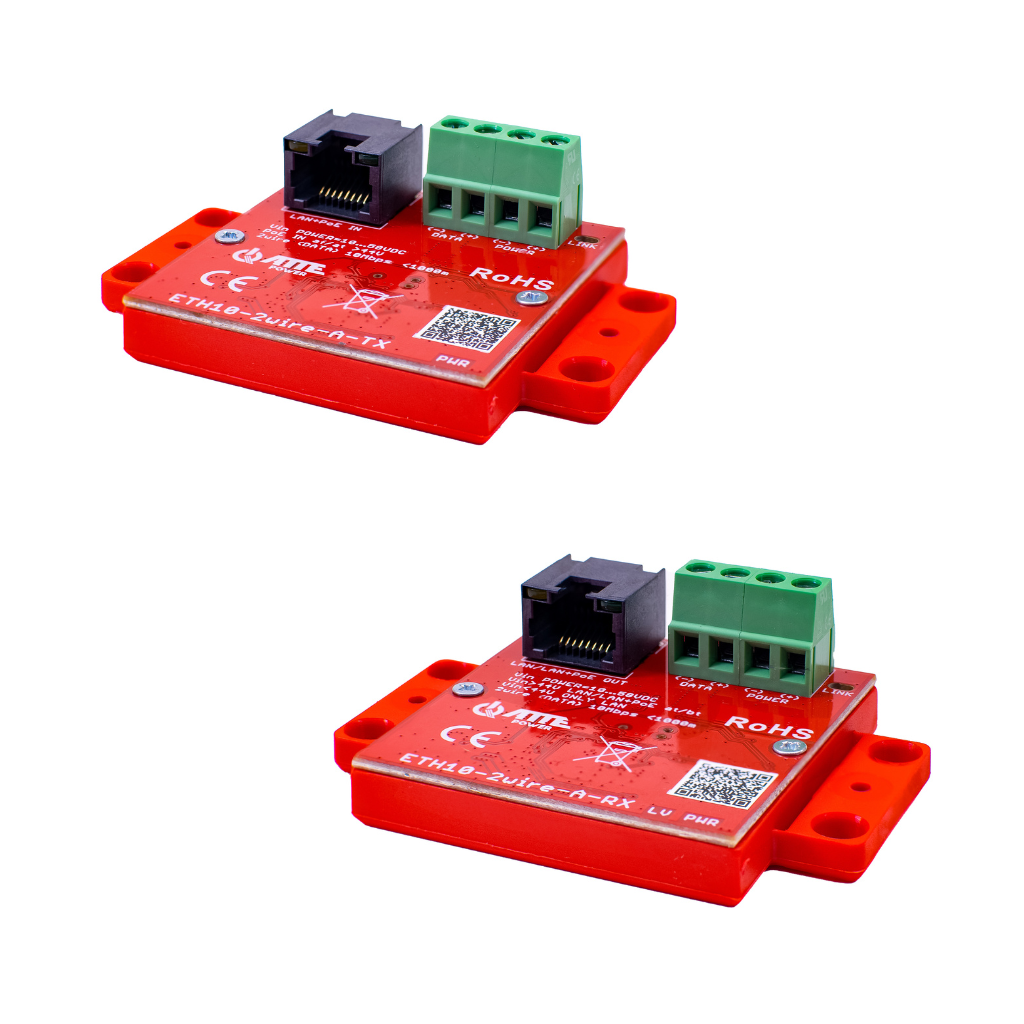

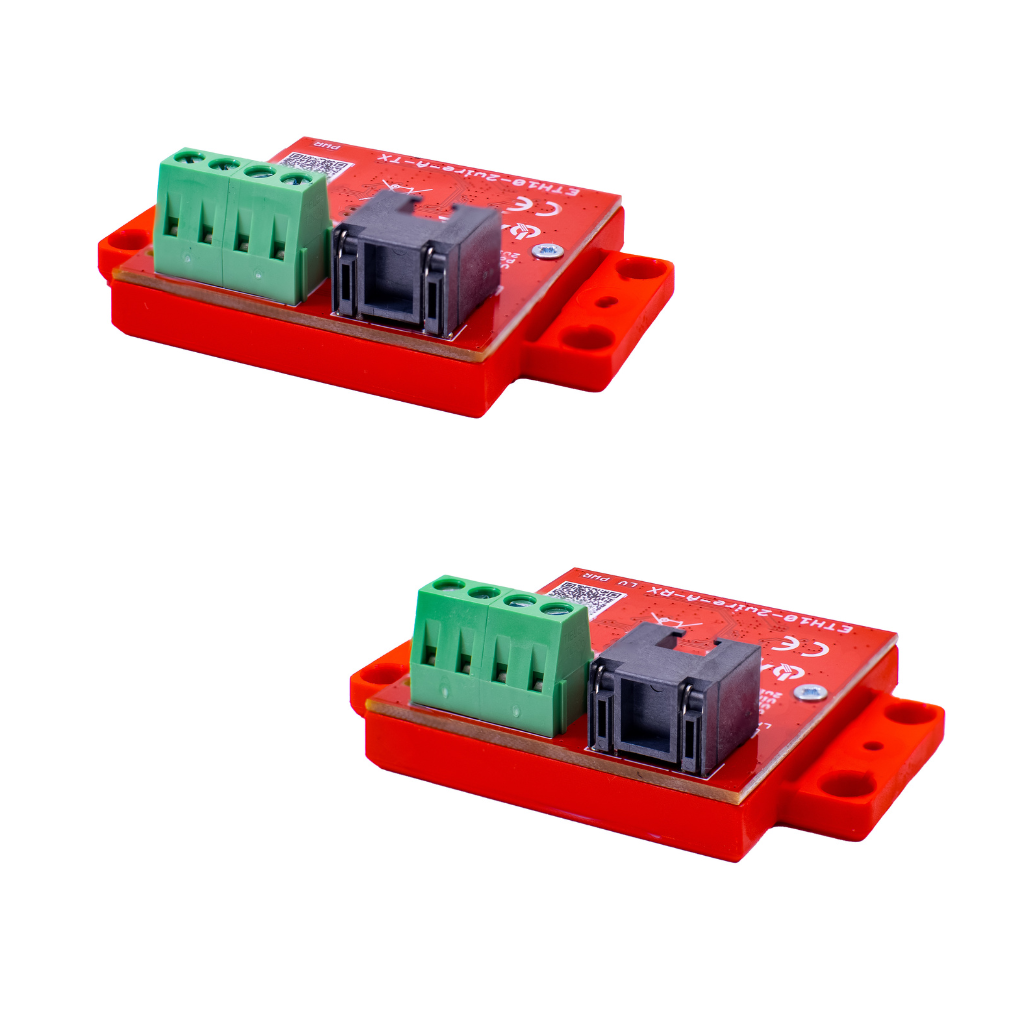

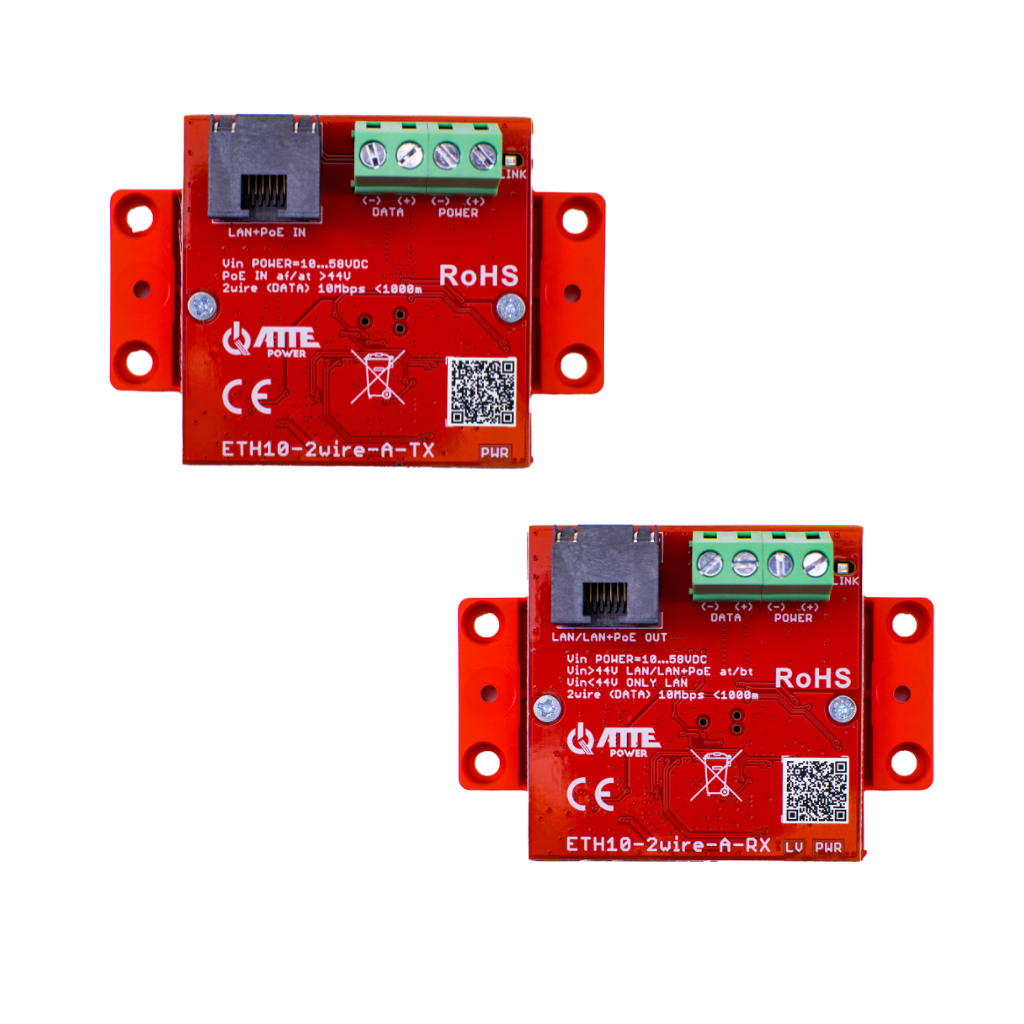

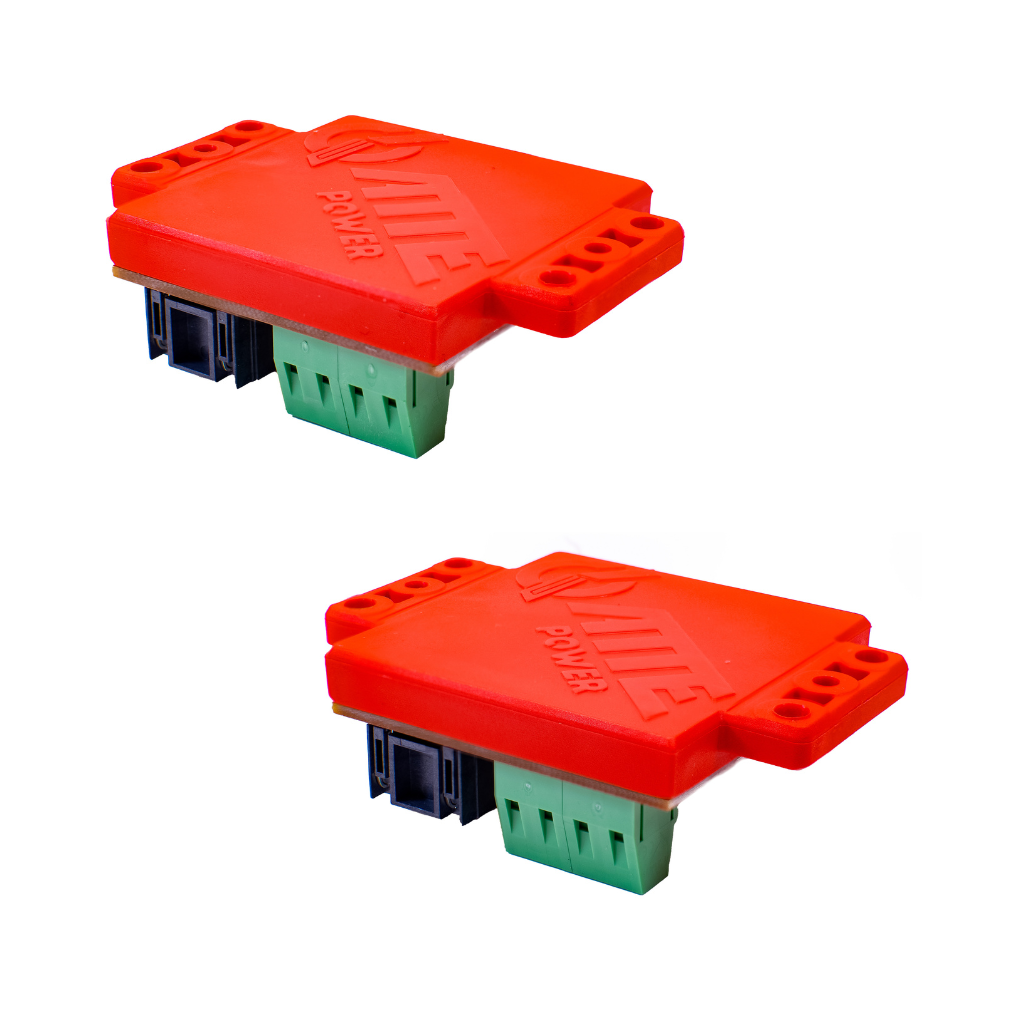

Kit Ethernet et PoE sur 2 fils 10 Mb/s – portée 1 000 m
Ensemble de convertisseurs actifs pour transmission Ethernet et PoE sur 2 fils, 1 canal 10 Mb/s, entrée PoE 802.3af/at ou passif (ETH10-2wire-A-TX), sortie PoE 802.3af/at/bt60 (ETH10-2wire-A-RX), portée jusqu'à 1000 m.
Ethernet 10 Mb/sDébit réseau
802.3af/at/bt et PoE passifCompatibilité PoE
2 ports RJ45, 2 connecteurs à visNombre total de ports
Présentation
Réutiliser ou prolonger une liaison existante
Ensemble de convertisseurs actifs pour transmission Ethernet et PoE sur 2 fils, 1 canal 10 Mb/s, entrée PoE 802.3af/at ou passif (ETH10-2wire-A-TX), sortie PoE 802.3af/at/bt60 (ETH10-2wire-A-RX), portée jusqu'à 1000 m.
Permet de réutiliser un câblage existant pour migrer une installation vers l’IP et le PoE.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

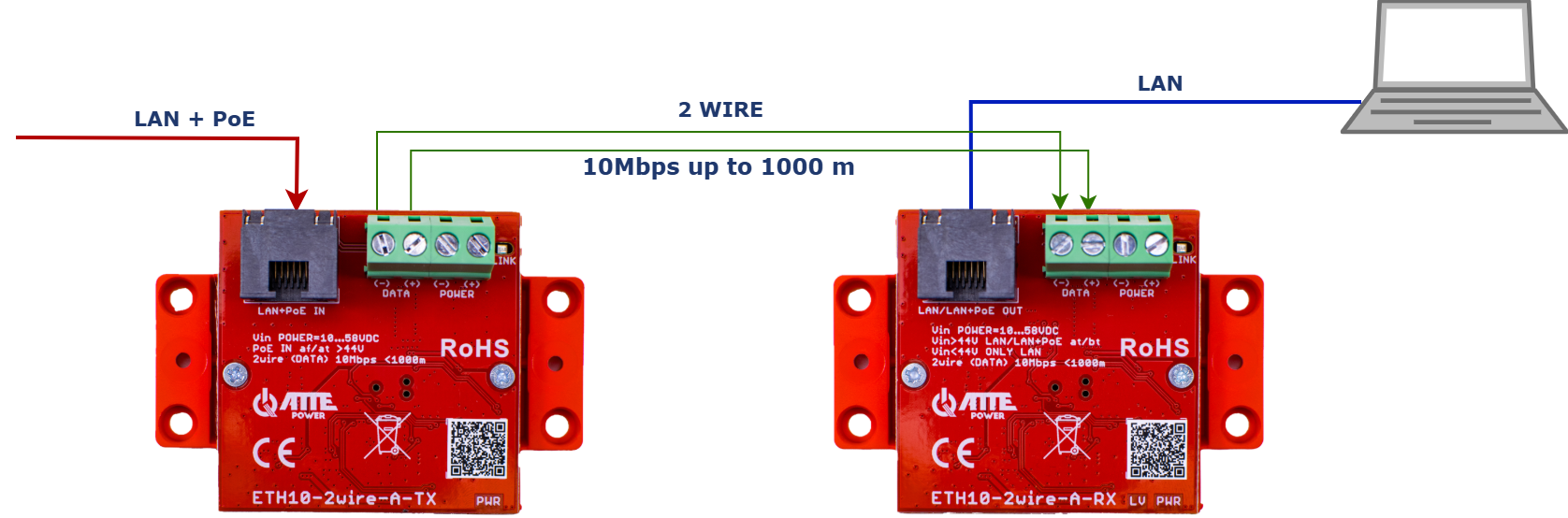

Cas 02
Exemple d'application de l'ETH10-2wire-A-SET pour une transmission Ethernet à 10 Mb/s

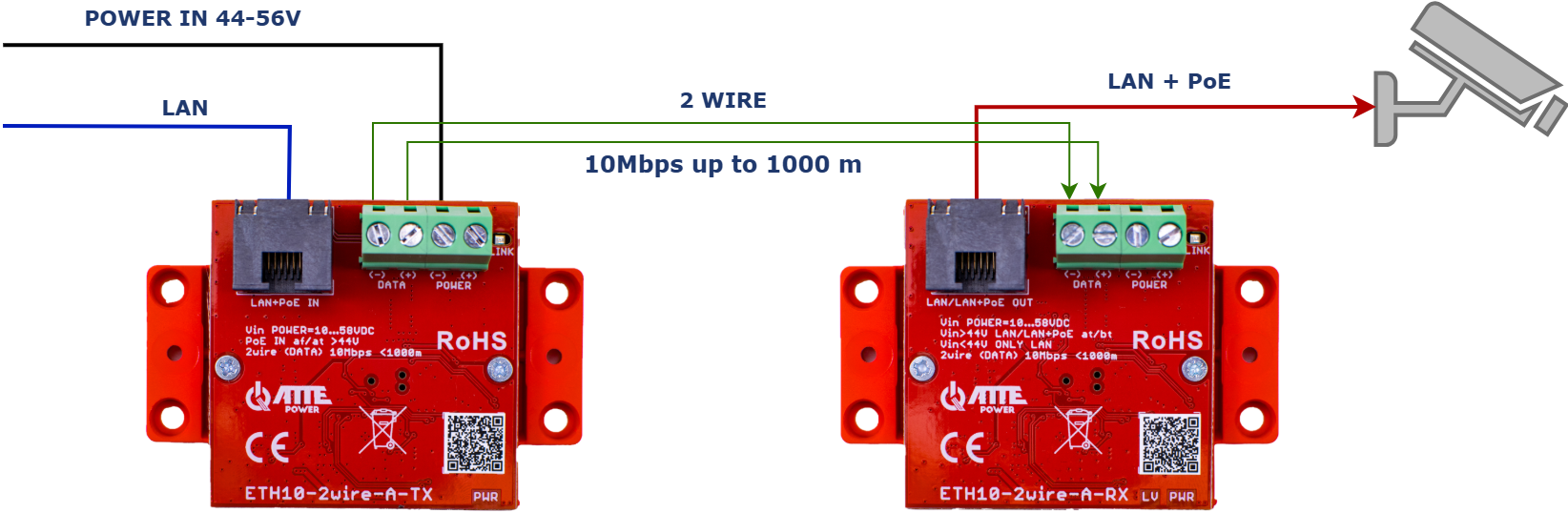

Cas 03
Exemple d'application de l'ETH10-2wire-A-SET pour alimenter une caméra IP PoE en alimentant les modules avec une alimentation externe

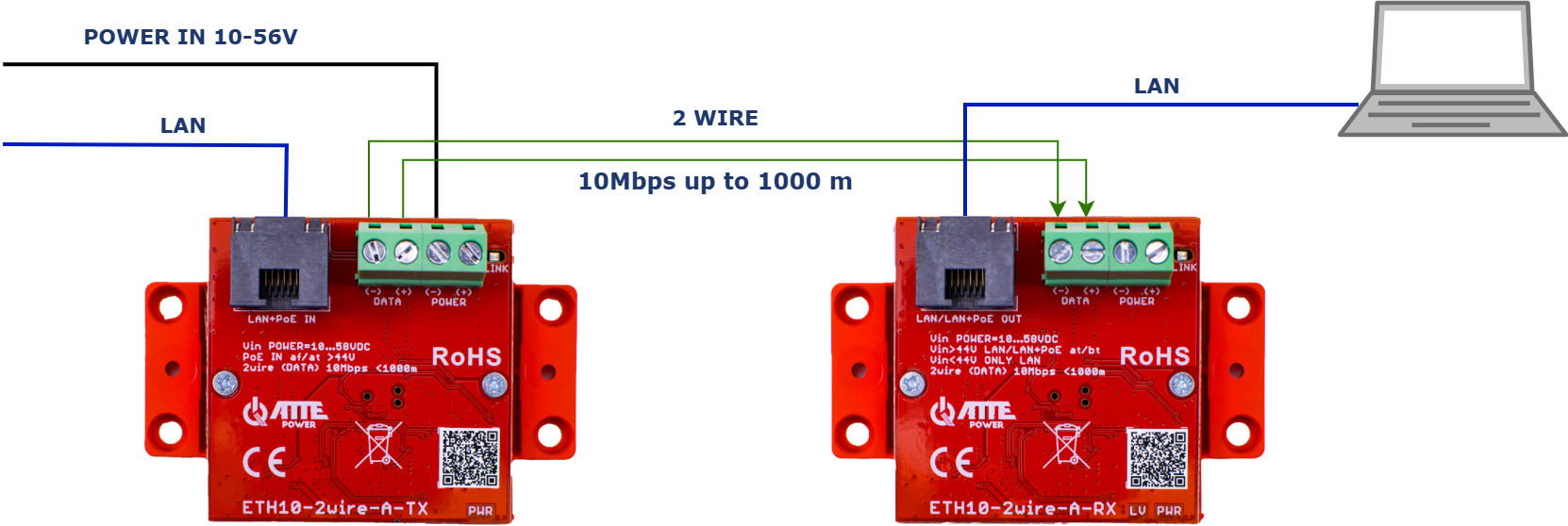

Cas 04
Exemple d'application de l'ETH10-2wire-A-SET pour une transmission Ethernet 10 Mb/s en alimentant les modules avec une alimentation externe

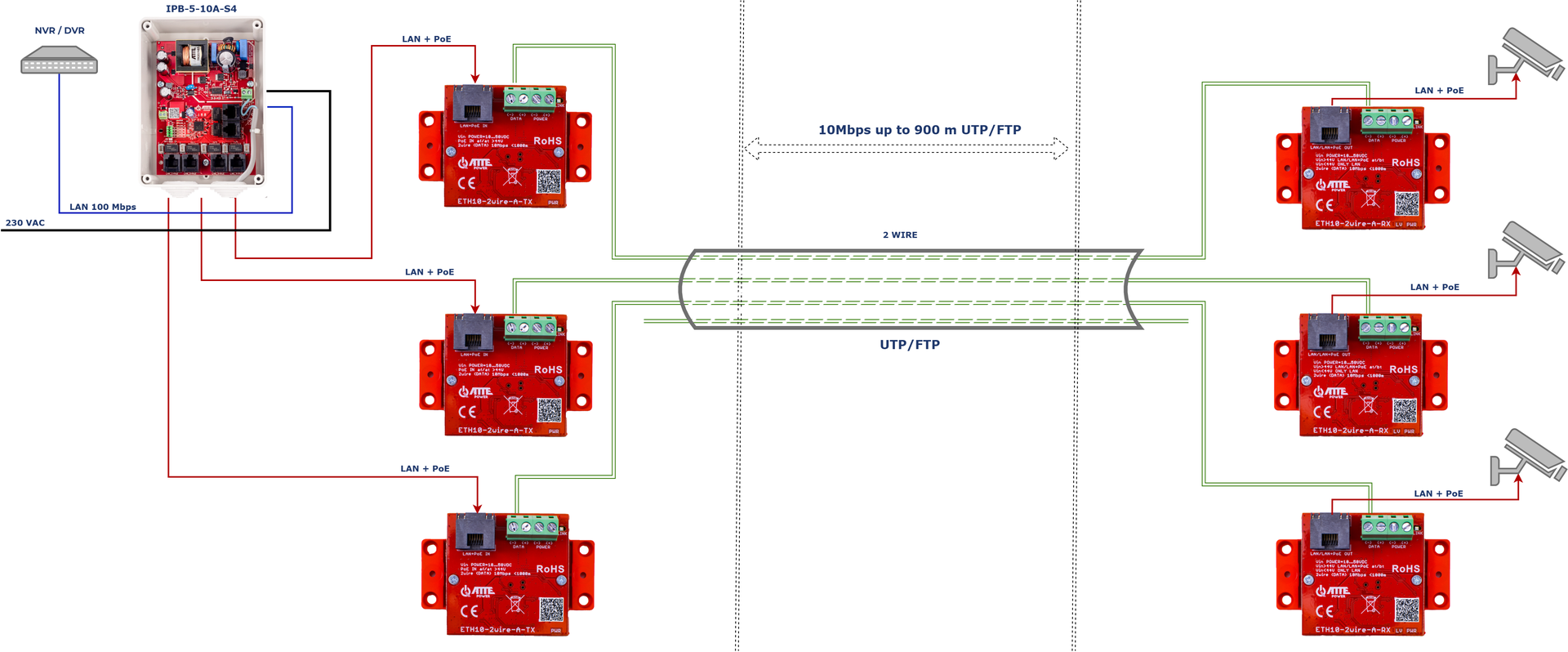

Cas 05
Exemple d'application de l'ETH10-2wire-A-SET pour connecter 3 caméras IP PoE via un seul câble UTP
Avant installation
Les contrôles utiles avant la mise en service
- Contrairement à d'autres modèles de convertisseurs, le 2fils nous permet d'effectuer une transmission à 10 Mb/s sur de simples fils non torsadés.
- Nous pouvons faire passer deux ensembles ou plus sur des fils individuels d'un seul câble.
- Les valeurs de bande passante et de distance indiquées concernent une seule paire de fils d'un câble UTP, en réalité elles peuvent varier en fonction du câble utilisé sur la voie 2 fils.
- Les modules sont connectés par une paire de fils utilisant des connecteurs DATA, qui transmettent à la fois les données et l'alimentation. Le connecteur POWER ne doit être utilisé que pour alimenter à partir d’une alimentation externe.
Données techniques
Caractéristiques du ETH10-2wire-A-SET
| Nombre total de ports | 2 ports RJ45, 2 connecteurs à vis |
|---|---|
| Entrée PoE | LAN + entrée PoE 802.3af/at ou PoE passif |
| Sortie PoE | LAN + sortie PoE 802.3af/at/bt60 |
| Ports LAN 10/100 Mb/s | LAN + entrée PoE, LAN + sortie PoE |
| Tension d'entrée | Vin PoE - 24 ... 56 V, Vin Power - 10 ... 56 V |
| Tension PoE de sortie | VoutDATA = Vin, Vout = Vin |
| Consommation d'énergie | 0,7 W (ligne complète) |
| Contrôle de la puissance de sortie | Auto-négociation |
| Protection contre les surtensions | LAN et DONNÉES |
| Protection contre les surcharges | ETH10-2wire-A-TX - Protection contre les surcharges 0,6 A |
| Longueur du câble 2FILS | < 1000 m - 2 fils simples torsadés |
| Indication de données à 2 fils | LED LINK (vert) - liaison et transmission de données sur rail à 2 fils |
| Indicateur de puissance | LED PWR - Présence de puissance |
| Indication PoE | LED port RJ45 (jaune) - présence de PoE |
| Indication de transmission | LED port RJ45 (vert) - liaison et transmission de données en LAN |
| Indication de basse tension | LED LED de signalisation BT Basse Tension (<44 V) |
| Plage de température | -25°C ... +65°C |
| Dimensions | 51x51(73)x22 mm |
| Poids | 0,06kg |
| Indice IP | IP20 |
| Type de boîtier | Base de montage universelle |
| Montage | Entretoises de montage, adaptateurs supplémentaires pour TH-35 et rail RACK disponibles |
| Code EAN | 5902143691990 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
