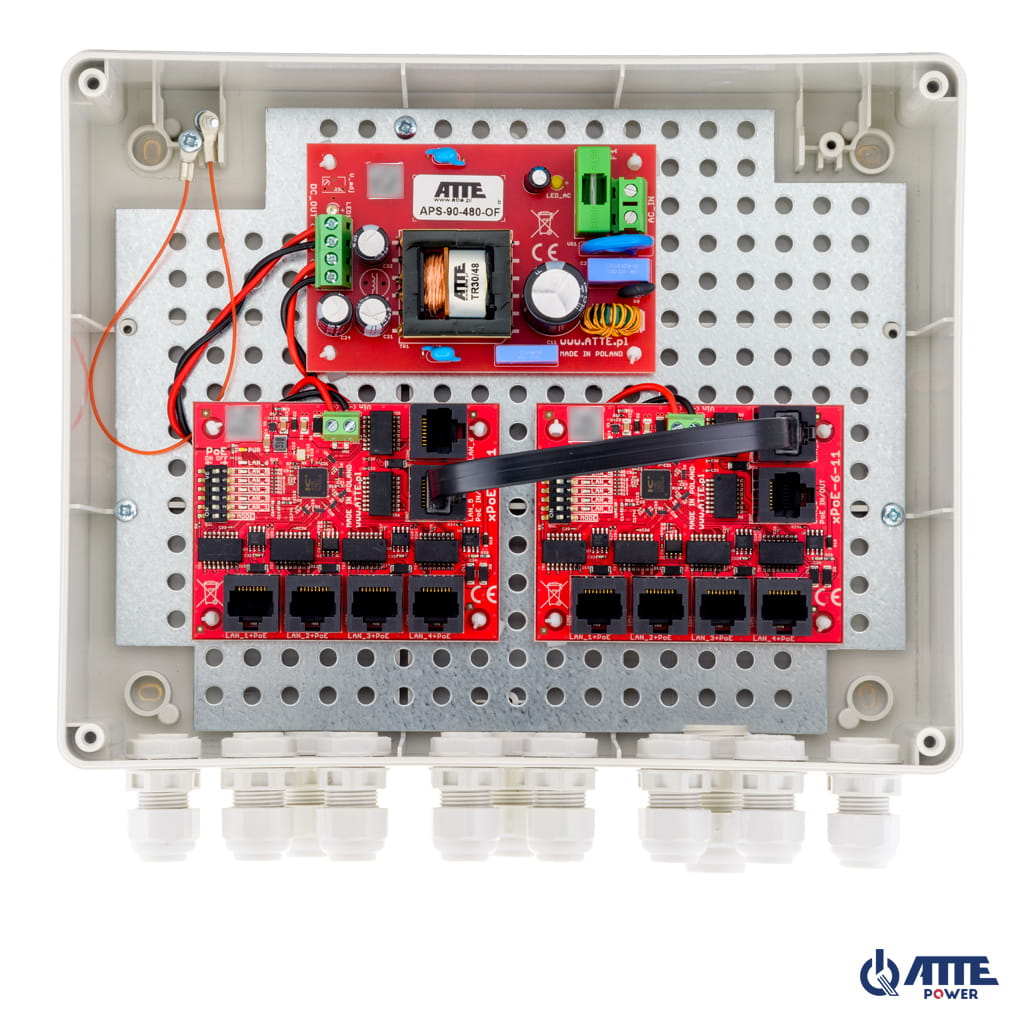

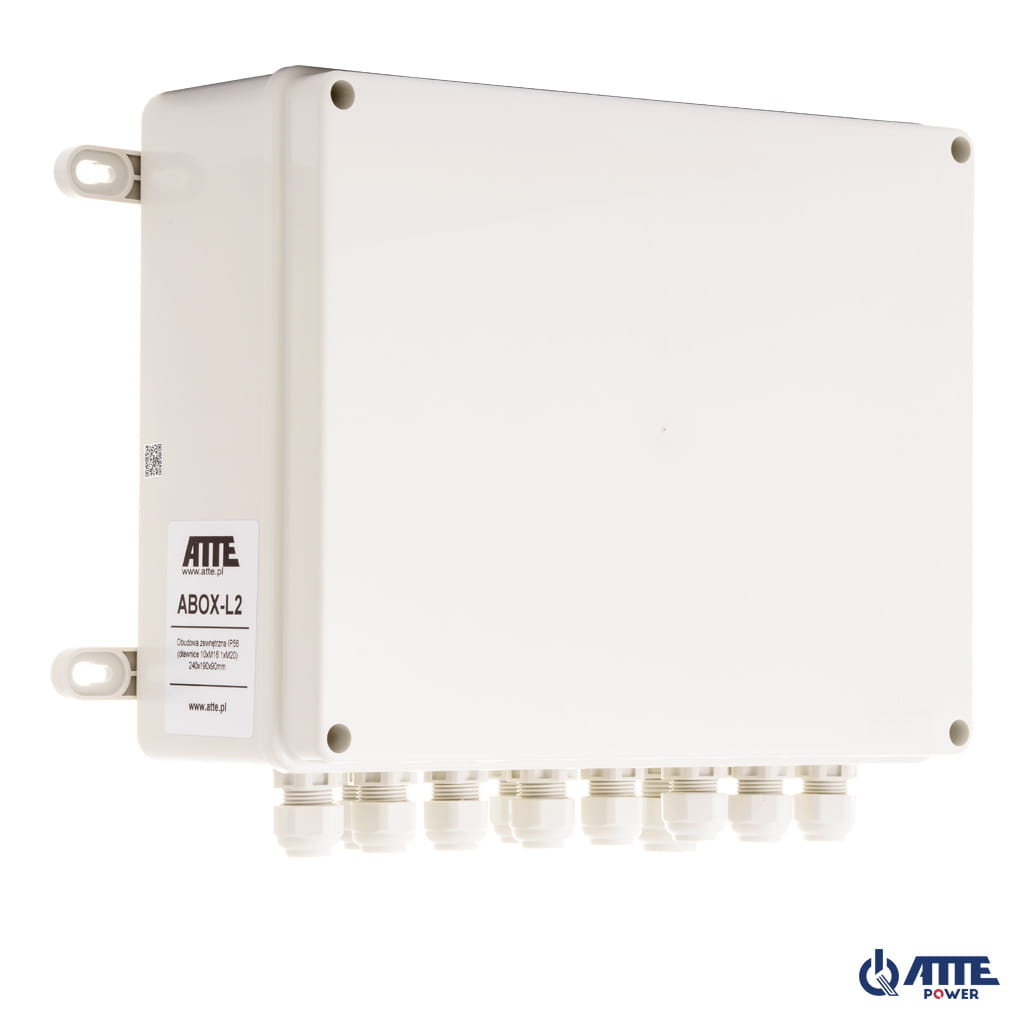

Kit PoE 9 caméras – coffret extérieur IP56
Kit PoE pour 9 caméras IP, boîtier extérieur ABOX-L2, alimentation 96 W, switch PoE 10 ports 10/100 Mb/s (9 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.
Fast Ethernet 10/100 Mb/sDébit réseau
Coffret extérieurType de montage
9 ports PoE, 1 port de liaison montanteNombre total de ports
Présentation
Centraliser le réseau et l’alimentation PoE
Kit PoE pour 9 caméras IP, boîtier extérieur ABOX-L2, alimentation 96 W, switch PoE 10 ports 10/100 Mb/s (9 × PoE + 1 × Uplink), fusibles électroniques, mode longue portée.
Solution prête à intégrer pour centraliser le réseau et l’alimentation de plusieurs équipements IP.

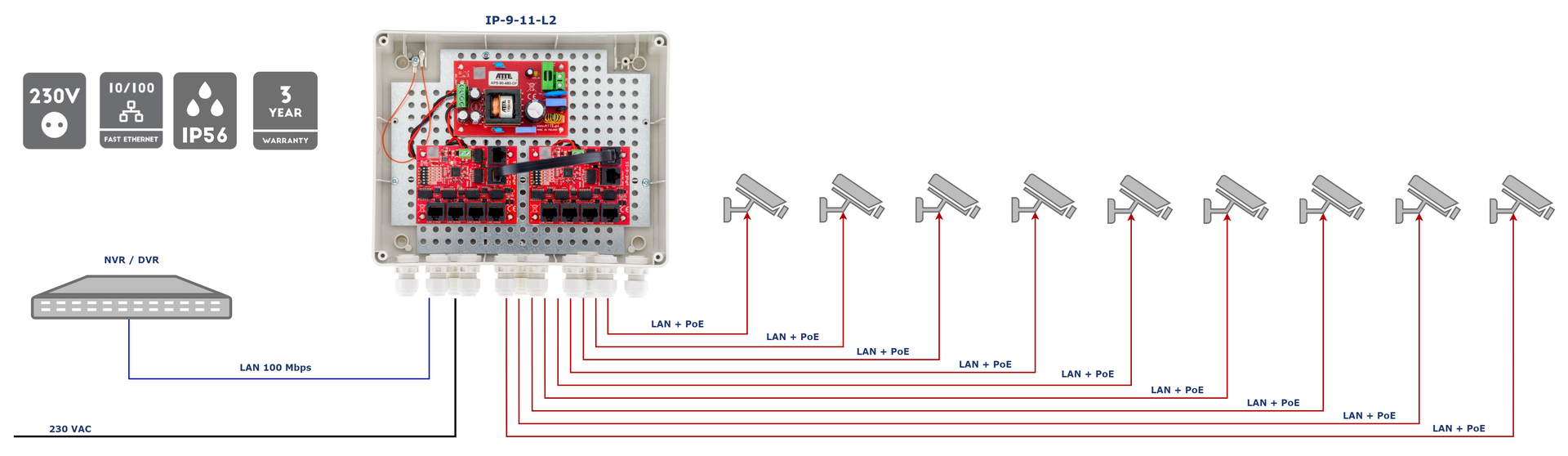

Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques
Caractéristiques du IP-9-11-L2

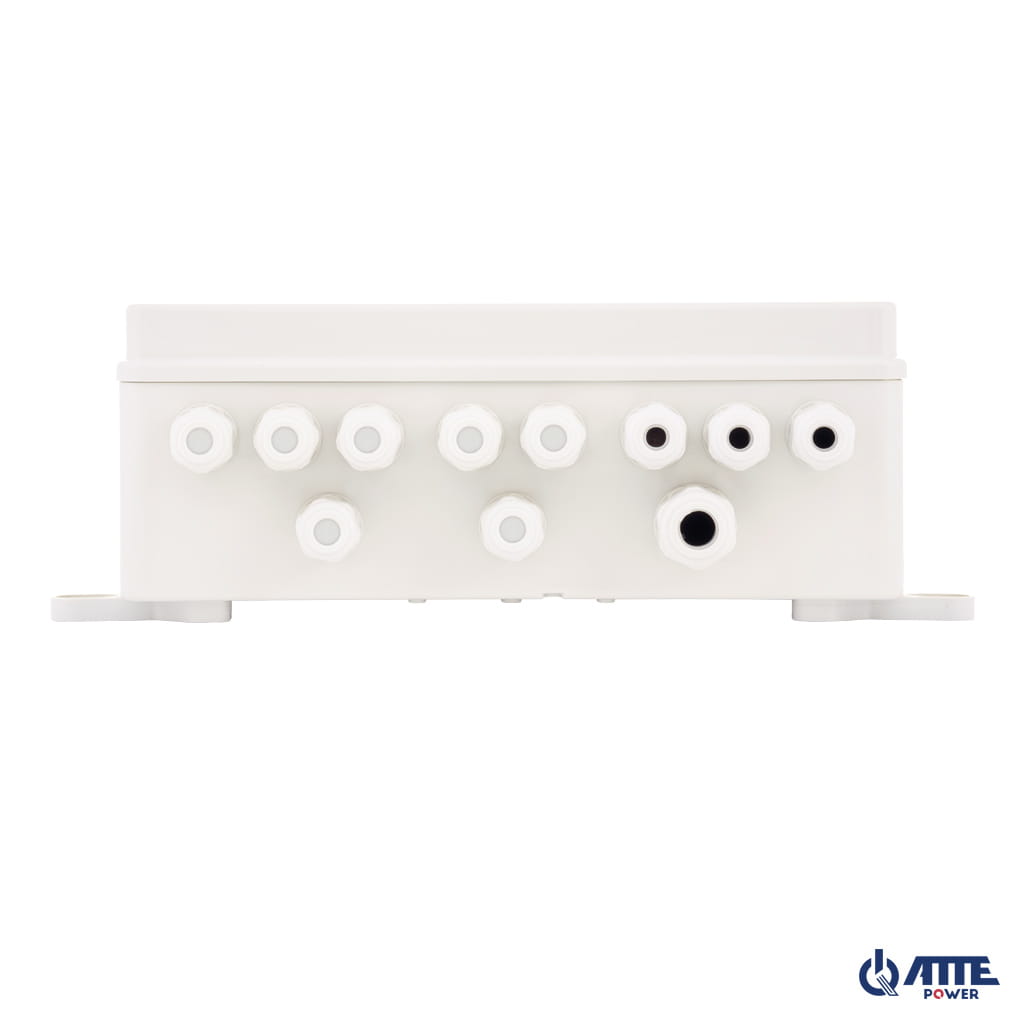

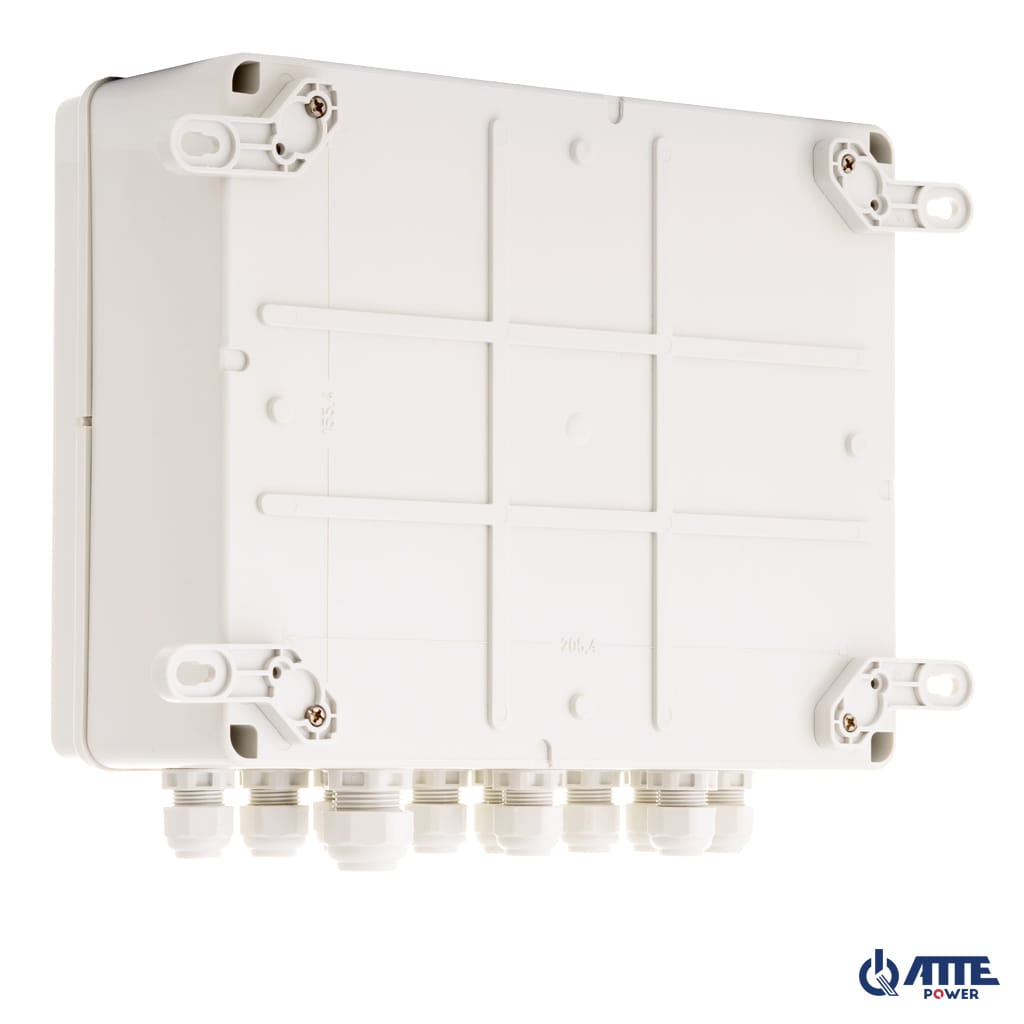

| Nombre total de ports | 9 ports PoE, 1 port de liaison montante |
|---|---|
| Sortie PoE | LAN 1 ... LAN 5 PoE passif |
| Entrée/sortie PoE | LAN 5 PoE passif |
| Ports LAN 10/100 Mb/s | Réseau local 1 ... Réseau local 6 |
| Ports LAN longue portée | LAN 1 ... LAN 4 - Portée 10 Mb/s jusqu'à 280 m |
| Ports LAN + sortie PoE 10/100 Mb/s | Réseau local 1 ... Réseau local 5 |
| Tension d'entrée | 190 ... 260 VCA, 50 Hz |
| Tension PoE de sortie | 48 VCC +/- 2% |
| Puissance de sortie maximale du port | PoE passif LAN 1 ... LAN 4 - 40 W, LAN 5 - 60 W |
| Contrôle de la puissance de sortie | Commutateur DIP PoE ON/OFF - positions 2...6 (LAN 1...LAN 5) |
| Protection contre les surtensions | Réseau local 1 ... Réseau local 6 |
| Protection contre les surcharges | LAN 1 ... LAN 4 protection contre les surcharges 0,75 A LAN 5 protection contre les surcharges 1,25 A |
| Puissance de sortie continue | 96 W |
| Type d'alimentation | SMPS |
| Protection d'entrée d'alimentation | Fusible à fusion lente de 3,15 A |
| Protection de sortie d'alimentation | Protection électronique contre les surcharges à 3 A |
| Protection thermique de l'alimentation | TSD 130°C - nécessite un redémarrage de l'alimentation |
| Efficacité | 92 % à 90 W |
| Indication de la tension secteur | LED_AC (jaune) - tension secteur présente |
| Indication de tension de sortie | LED 1 (verte) - tension de sortie présente |
| Indication PoE | LED LAN 1 ... LAN 5 (rouge) - PoE présent |
| Indication de transmission | LED LAN 1 ... LAN 6 (verte) - liaison et transmission de données |
| Plage de température | -25°C ... +50°C |
| Dimensions | 240x190x90 mm |
| Poids | 1kg |
| Indice IP | IP56 |
| Boîtier | ABOX-L2 / plastique / gris / presse-étoupes 10 x M16, 1 x M20 |
| Montage | Fixation murale, supports de montage |
| Code EAN | 5902143690337 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
Besoin de valider cette référence ATTE ?
Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.
