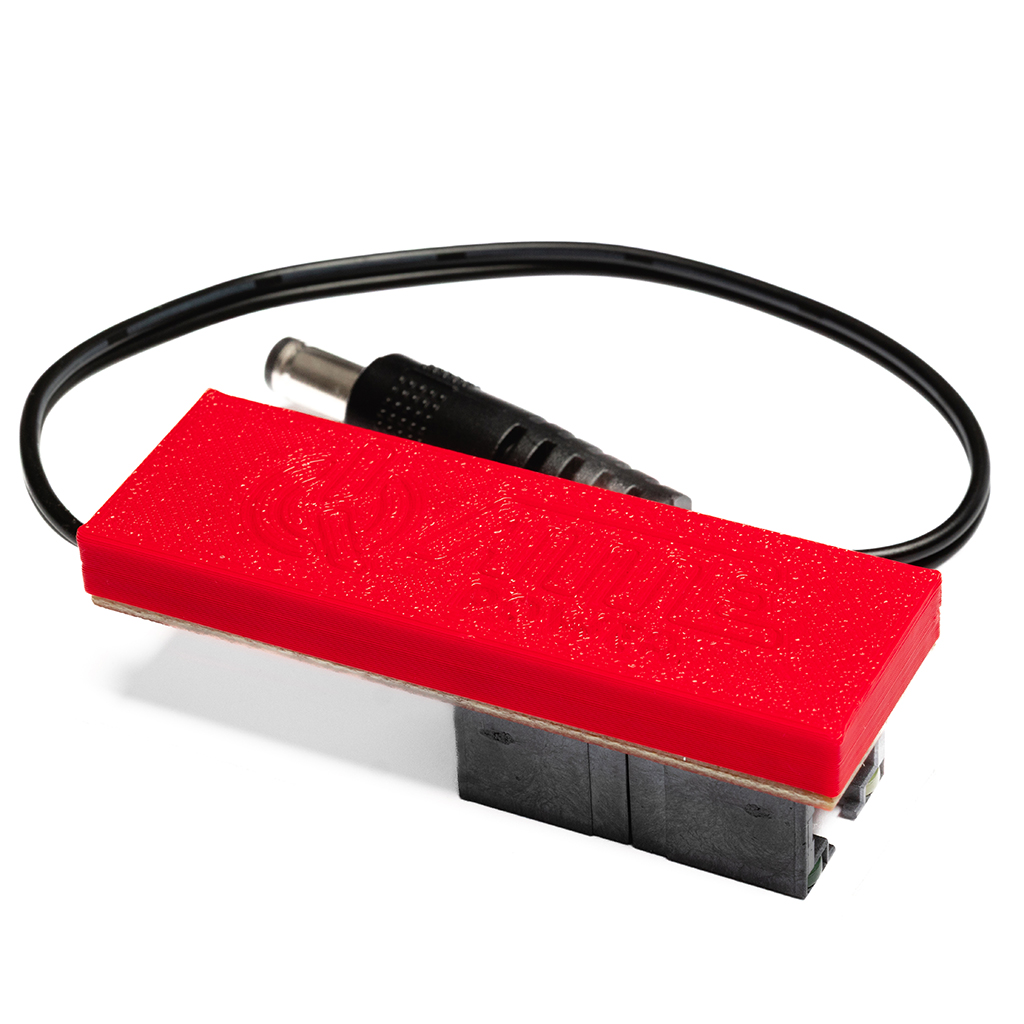

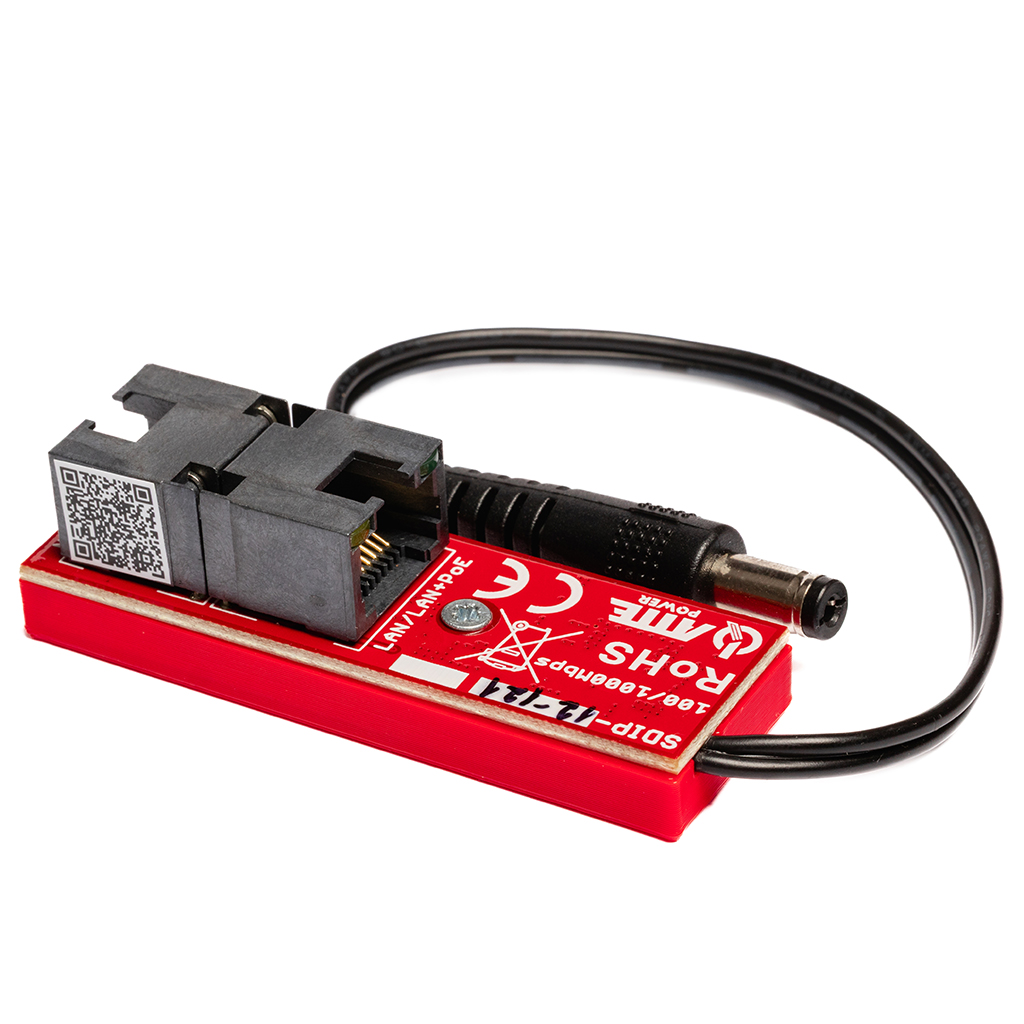

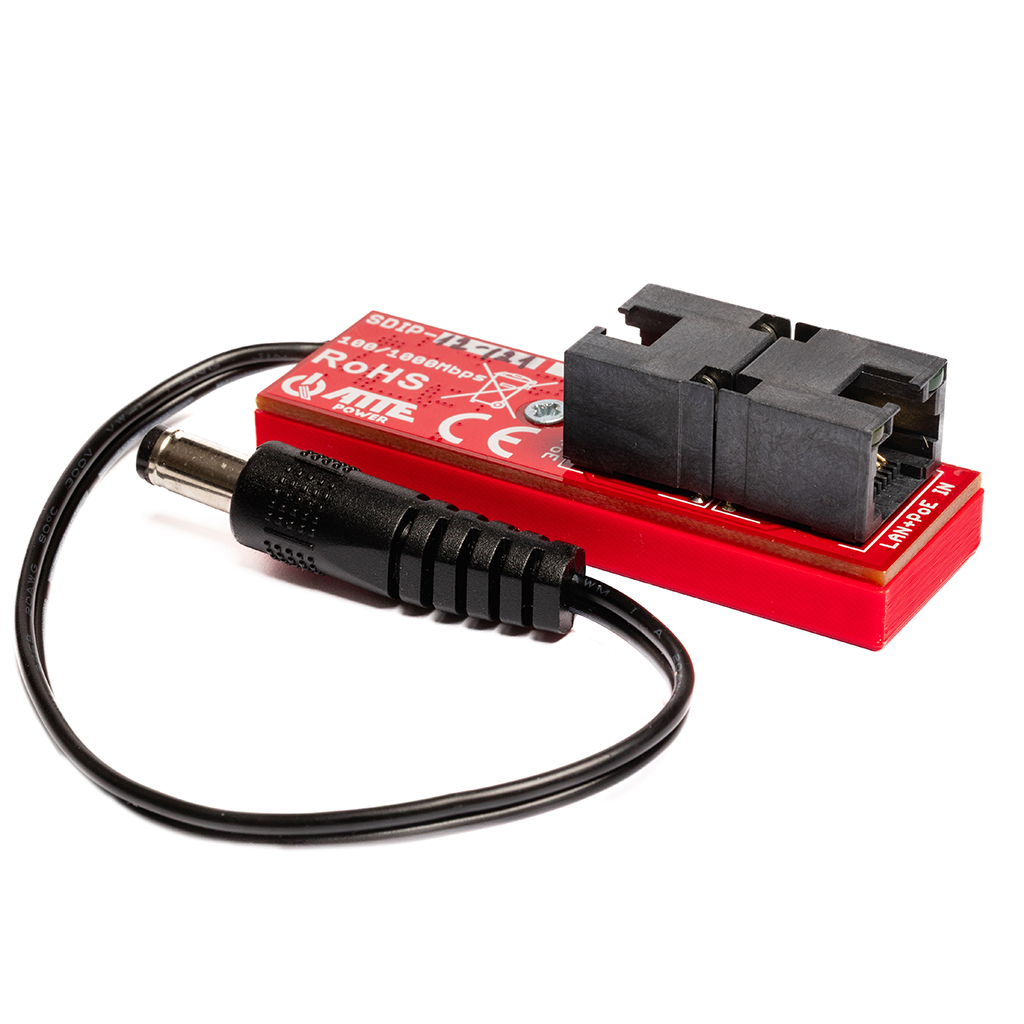

Adaptateur abaisseur PoE Gigabit 12 V / 12 W
Adaptateur de tension abaisseur PoE Gigabit, Vin 35...56 VDC, Vout 12 VDC (prise DC), Iout 1 A, Pout 12 W, compatible avec les commutateurs PoE passif et 802.3af, connecteurs RJ45/RJ45 + prise DC.
802.3af/at et PoE passifCompatibilité PoE
2 ports RJ45 PoE, 1 prise DCNombre total de ports
35 ... 56 VCC (PoE)Tension d'entrée
Présentation
Adapter proprement la tension à l’équipement alimenté
Adaptateur de tension abaisseur PoE Gigabit, Vin 35...56 VDC, Vout 12 VDC (prise DC), Iout 1 A, Pout 12 W, compatible avec les commutateurs PoE passif et 802.3af, connecteurs RJ45/RJ45 + prise DC.
Module d’adaptation de tension pour construire une alimentation cohérente et protégée.

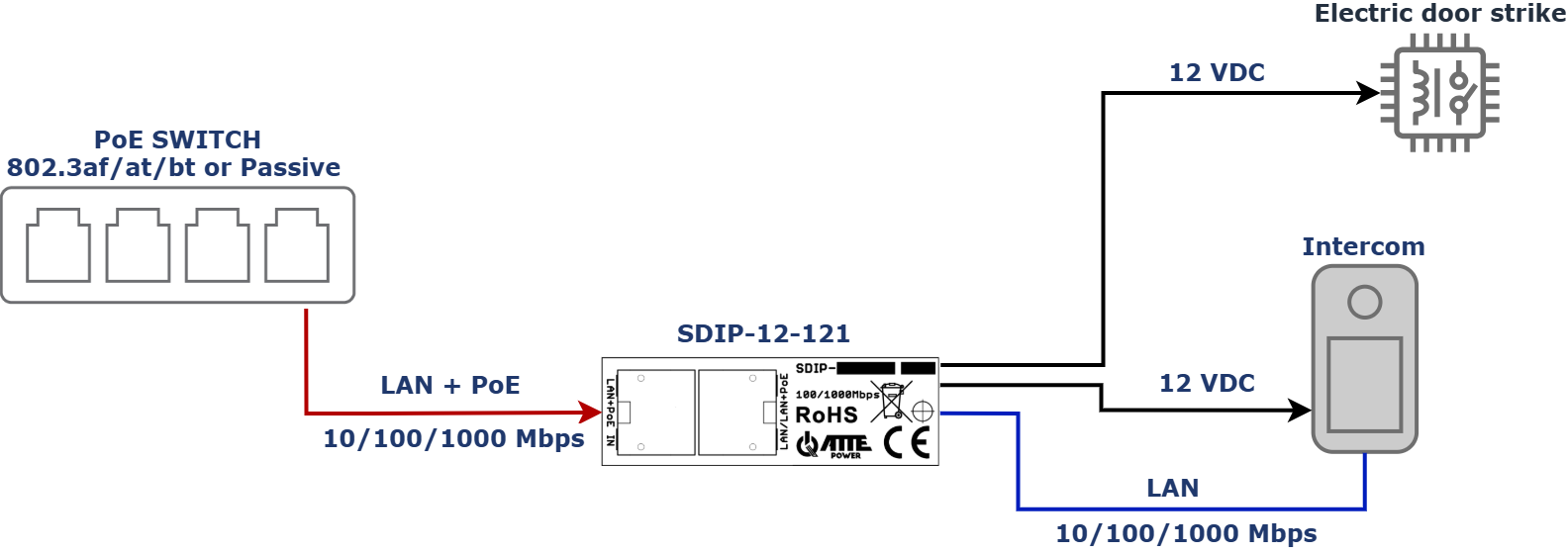

Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Avant installation
Les contrôles utiles avant la mise en service
- Le répartiteur n'a pas d'alimentation PoE en sortie RJ45.
- La puissance maximale du convertisseur est de 12 W.
- SDIP-12-121 est une nouvelle version de l'adaptateur ASDC-12-121-HS et peut être utilisé de manière interchangeable à sa place.
Données techniques
Caractéristiques du SDIP-12-121
| Nombre total de ports | 2 ports RJ45 PoE, 1 prise DC |
|---|---|
| Tension d'entrée | 35 ... 56 VCC (PoE) |
| Protection contre les surtensions | Entrée LAN, sortie LAN, sortie DC |
| Protection contre les surcharges | DC OUT Protection contre les surcharges 2 A |
| Tension de sortie | 12 VCC +/-3% |
| Courant de sortie | 1 A |
| Indicateur de puissance | LED en sortie DC (rouge) - Présence alimentation DC_OUT |
| Indication PoE | LED LAN (jaune) - présence d'alimentation PoE sur le port |
| Plage de température | -25°C ... +50°C |
| Dimensions | 63x20x19 mm |
| Poids | 0,022 kg |
| Indice IP | IP20 |
| Type de boîtier | Polycarbonate |
| Code EAN | 5902143691655 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
