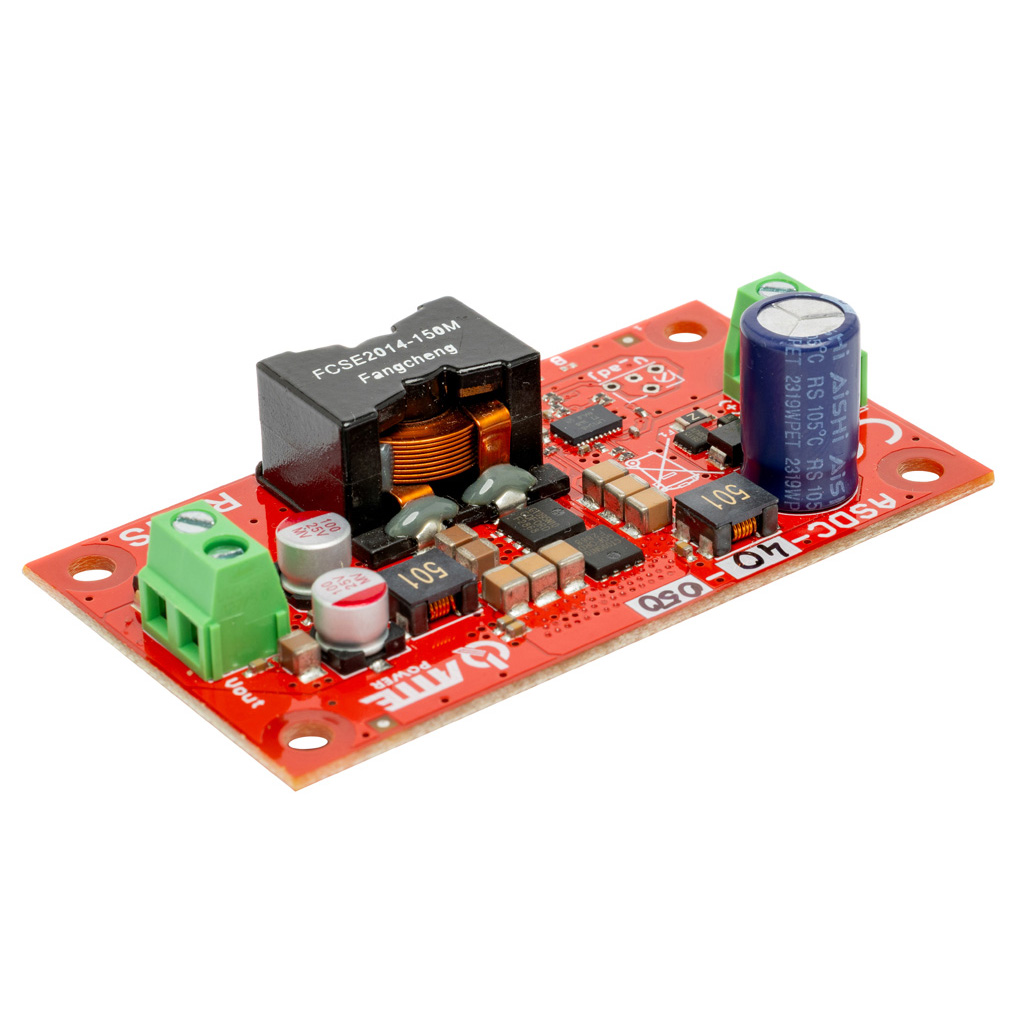

Convertisseur DC/DC abaisseur 5 V – 40 W
Abaisseur DC/DC, convertisseur de tension, Vin 13...56 VDC, Vout 5 VDC, Pout 40 W, Iout 8 A, module à intégrer.
Module à intégrerType de montage
16...56 VTension d'entrée
5 VTension de sortie
Présentation
Adapter proprement la tension à l’équipement alimenté
Abaisseur DC/DC, convertisseur de tension, Vin 13...56 VDC, Vout 5 VDC, Pout 40 W, Iout 8 A, module à intégrer.
Module d’adaptation de tension pour construire une alimentation cohérente et protégée.

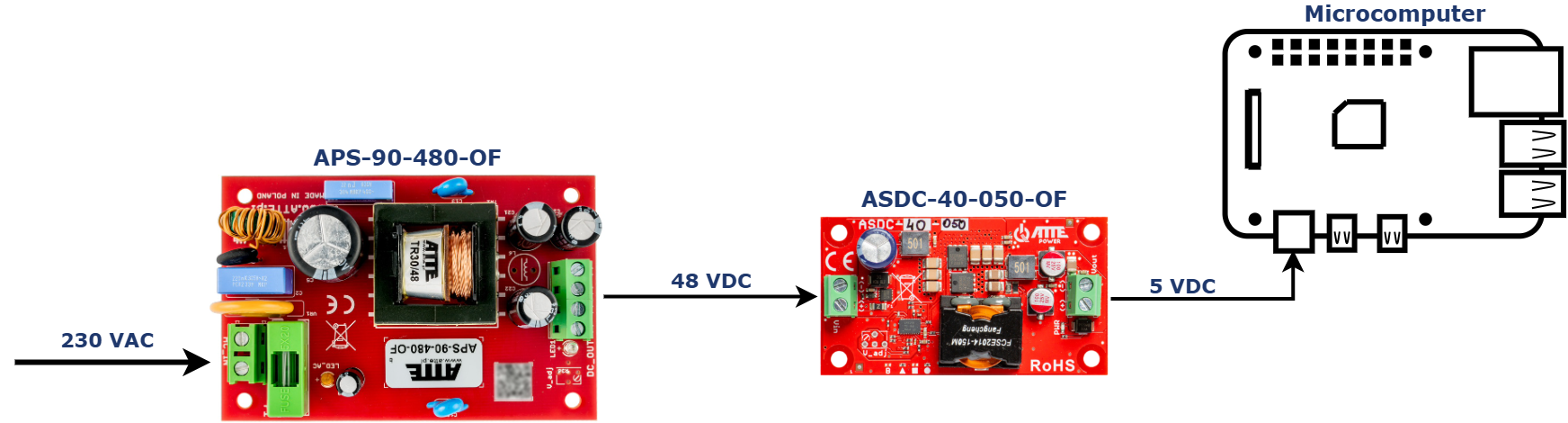

Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques
Caractéristiques du ASDC-40-050-OF
| Tension d'entrée | 16...56 V |
|---|---|
| Tension de sortie | 5 V |
| Courant de sortie | 8 A |
| Puissance de sortie | 40 W |
| Efficacité | 86 % @Vin=24 V, Iout=8 A |
| Courant de repos du convertisseur | 20 mA à 48 V |
| Protections | Protection contre les surtensions, protection contre les surcharges |
| Indication de tension de sortie | LED PWR (rouge) - indication de la tension de sortie du convertisseur |
| Plage de température | -25 ... +65°C |
| Dimensions | 77x42x18 mm |
| Poids | 0,037 kg |
| Type de boîtier | Module à cadre ouvert |

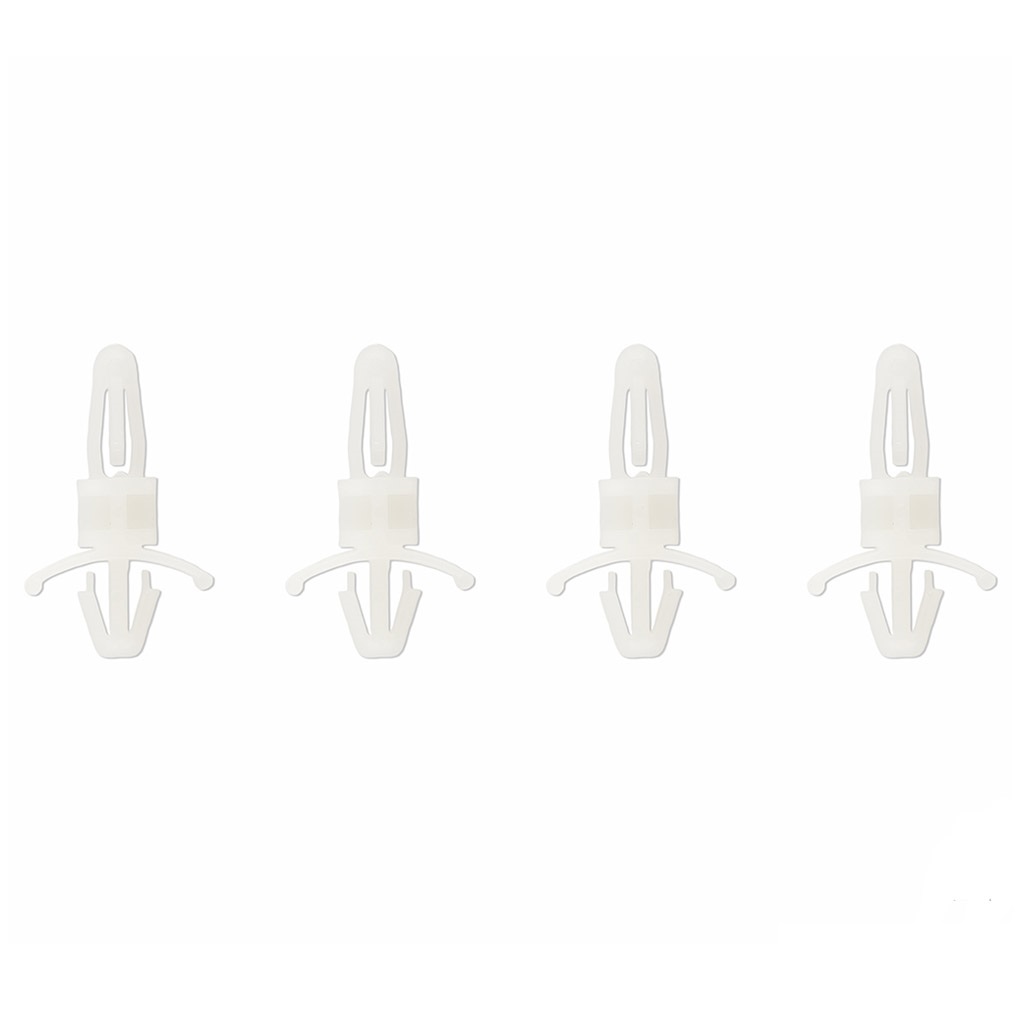

| Montage | Goupilles d'espacement encliquetables, trous de montage selon un schéma de trous de 10,8 mm |
| Code EAN | 5902143691945 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
Besoin de valider cette référence ATTE ?
Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.
