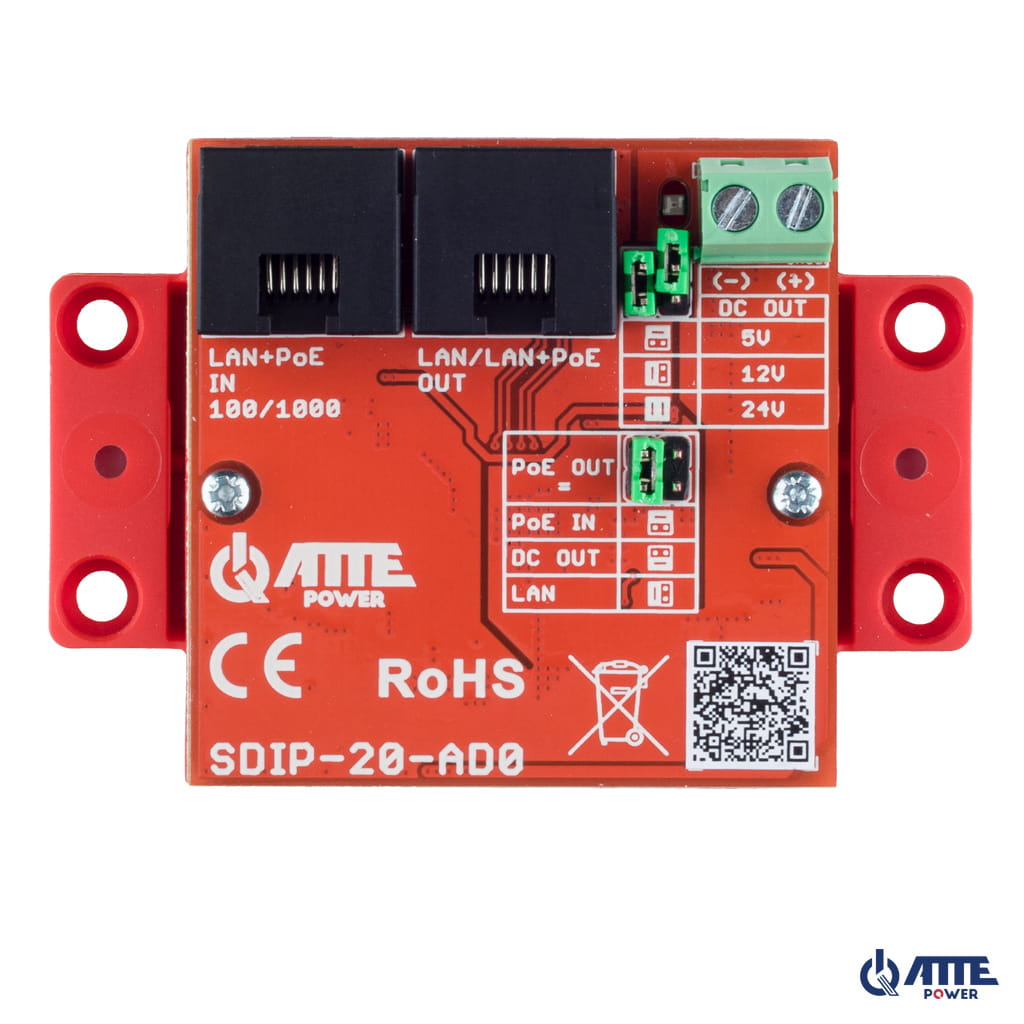

Adaptateur de tension PoE Gigabit abaisseur
Adaptateur de tension PoE Gigabit abaisseur, Vin 44...56 VDC, Vout 5 V/12 V/24 V, Pout 20 W, compatible avec PoE passif et 802.3af/at, connecteurs RJ45/RJ45.
802.3af/at et PoE passifCompatibilité PoE
2 ports PoE, 1 bornes à visNombre total de ports
LAN + entrée PoEEntrée PoE

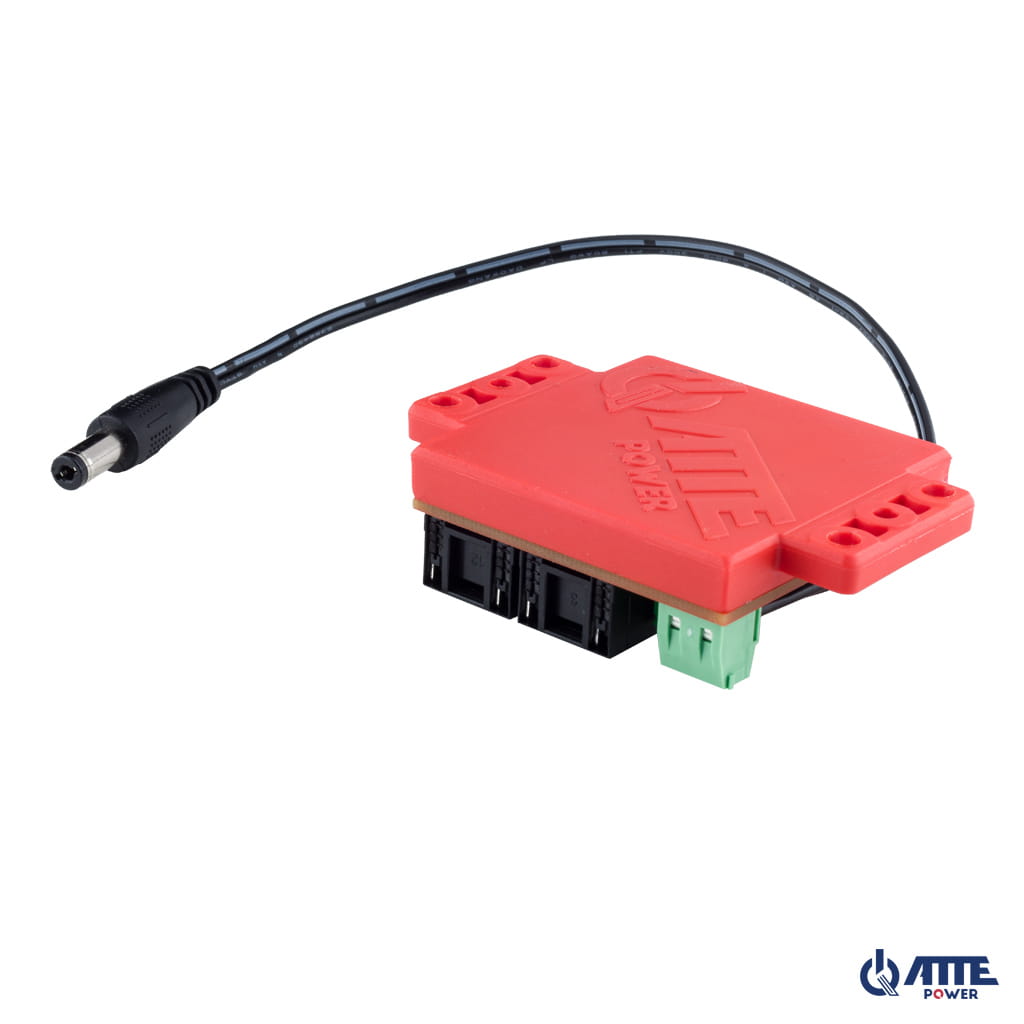

Présentation
Adapter proprement la tension à l’équipement alimenté
Adaptateur de tension PoE Gigabit abaisseur, Vin 44...56 VDC, Vout 5 V/12 V/24 V, Pout 20 W, compatible avec PoE passif et 802.3af/at, connecteurs RJ45/RJ45.
Module d’adaptation de tension pour construire une alimentation cohérente et protégée.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

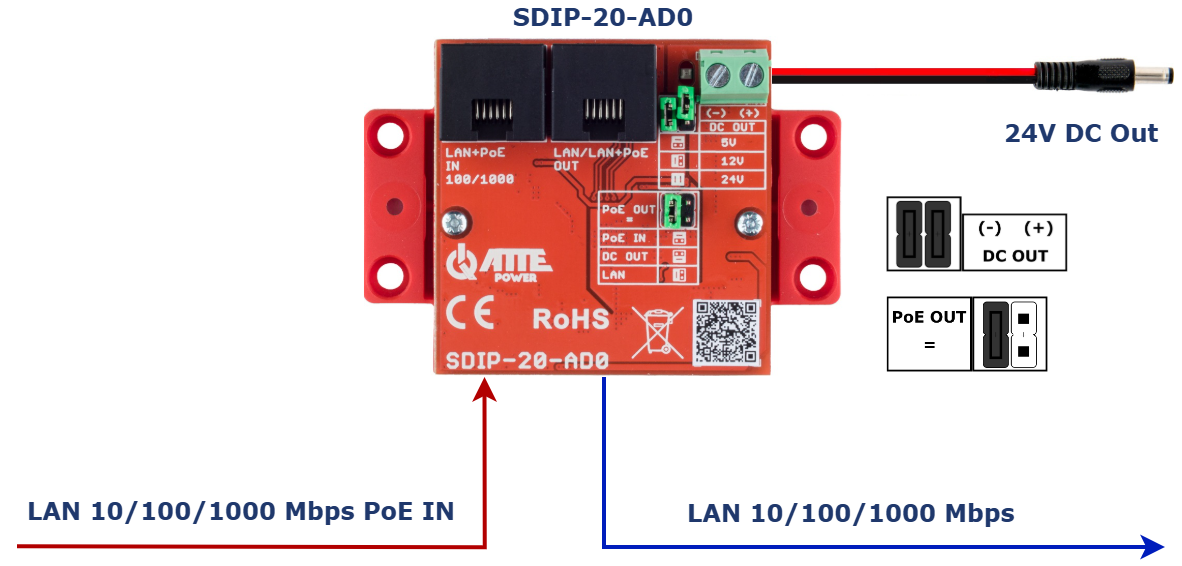

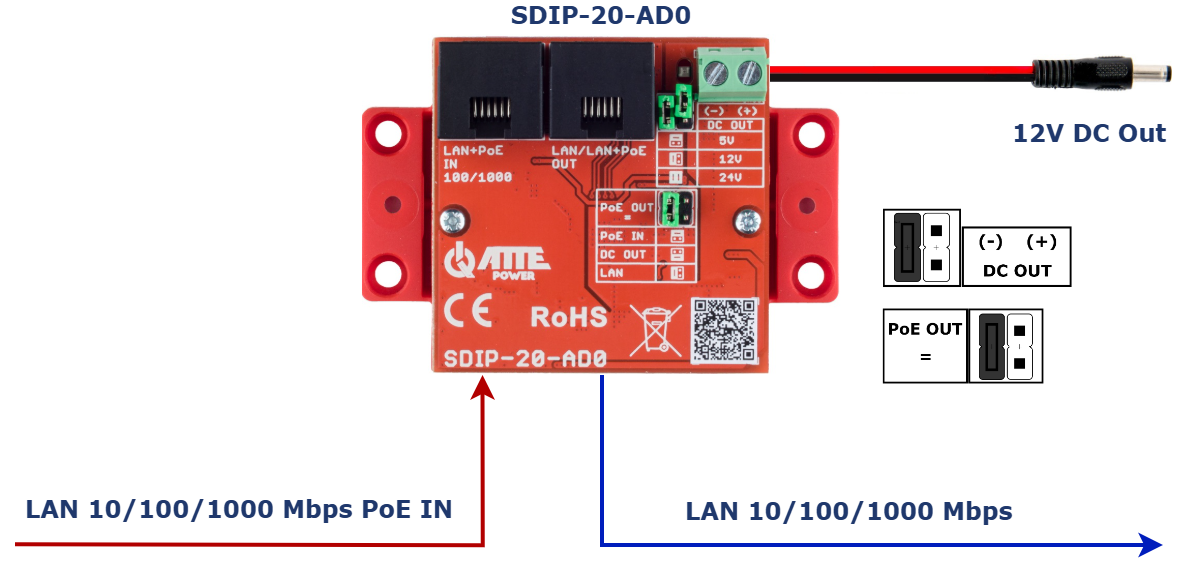

Configuration de base du SDIP-20-AD0 - sortie réglée sur 24 V et LAN
Cas 03

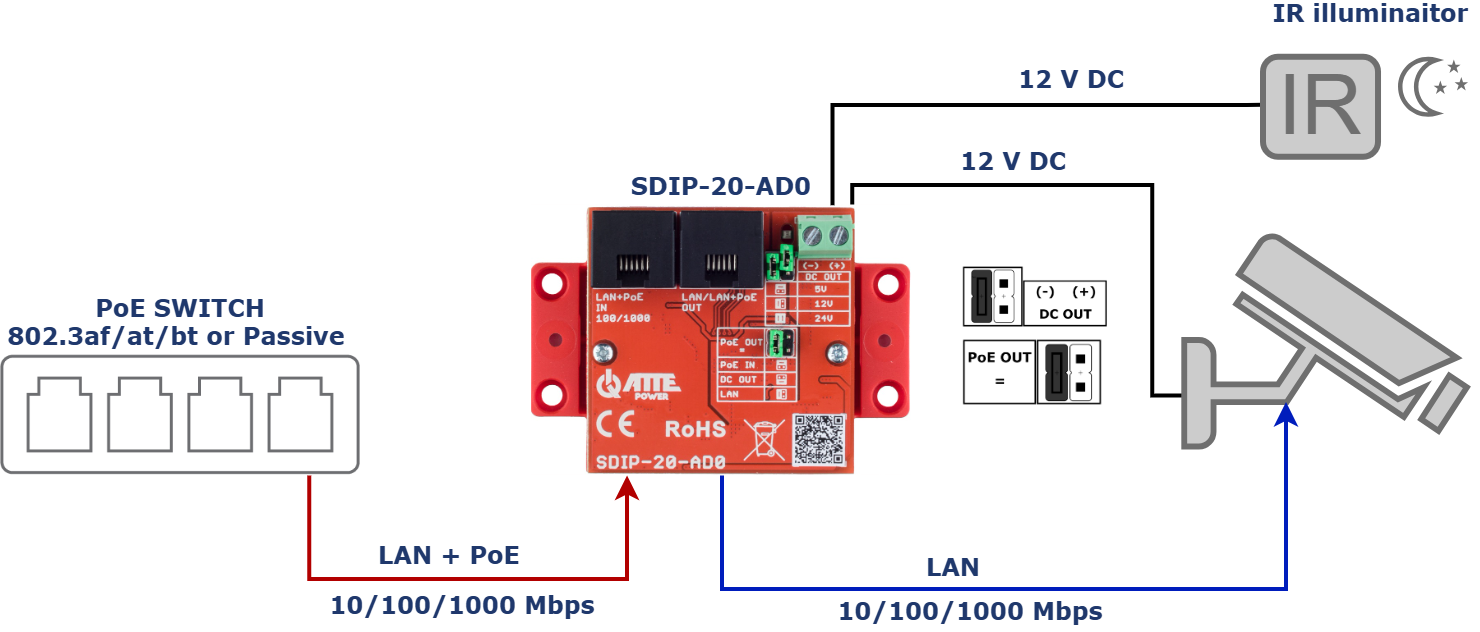

Exemple d'utilisation du SDIP-20-AD0 pour alimenter une caméra IP PoE et un illuminateur IR via un seul câble UTP
Cas 04

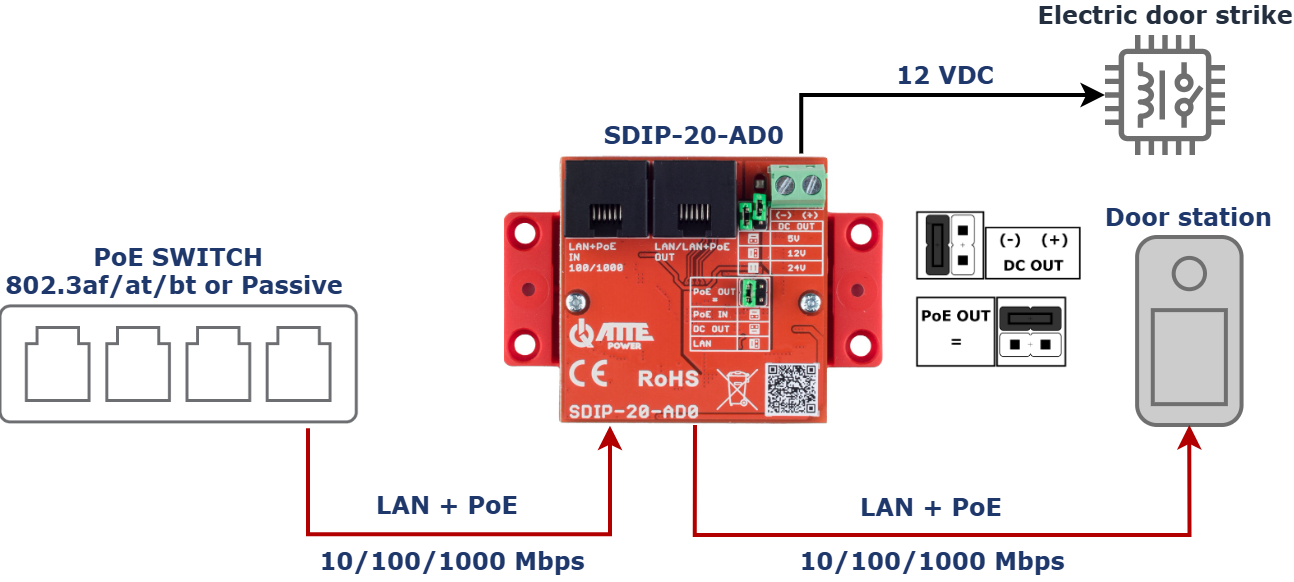

Exemple d'utilisation du SDIP-20-AD0 pour alimenter la platine de rue et la gâche électrique avec un seul câble UTP
Cas 05

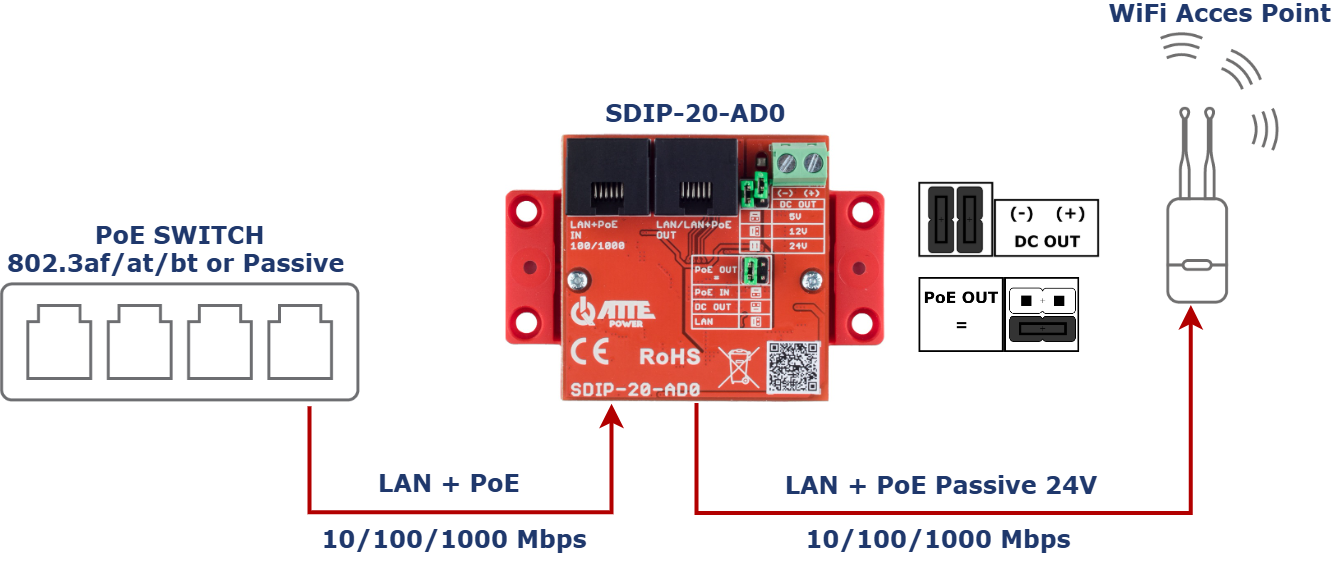

Exemple d'utilisation du SDIP-20-AD0 pour alimenter un point d'accès WiFi sur PoE 24 V
Avant installation
Les contrôles utiles avant la mise en service

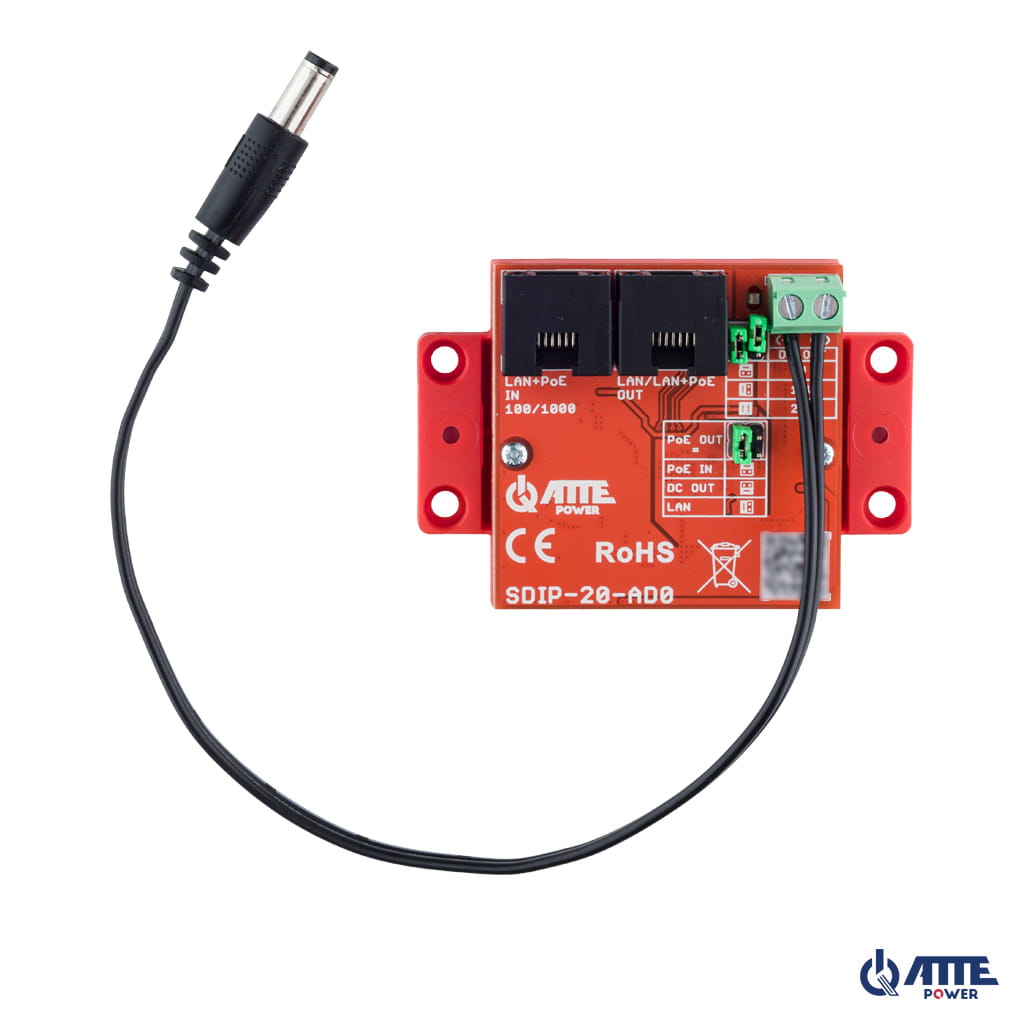

- Vérifier que la configuration des cavaliers est correcte avant de connecter l'appareil.
- La puissance totale de l'onduleur est de 20 W, qui est utilisée pour l'alimentation CC et l'alimentation PoE.
- Avant de connecter le récepteur, assurez-vous quel est le niveau de tension PoE correct et sur quelles paires l'alimentation doit être fournie.
- La puissance totale consommée par les récepteurs connectés à l'adaptateur ne doit pas dépasser le budget de puissance offert par l'interrupteur d'alimentation.
- Si la puissance sur le port PoE d'entrée est trop faible, nous vous recommandons d'utiliser n'importe quel modèle de la gamme ATTE comme interrupteur d'alimentation, par exemple : IPB 5-10 A-S4.
Données techniques

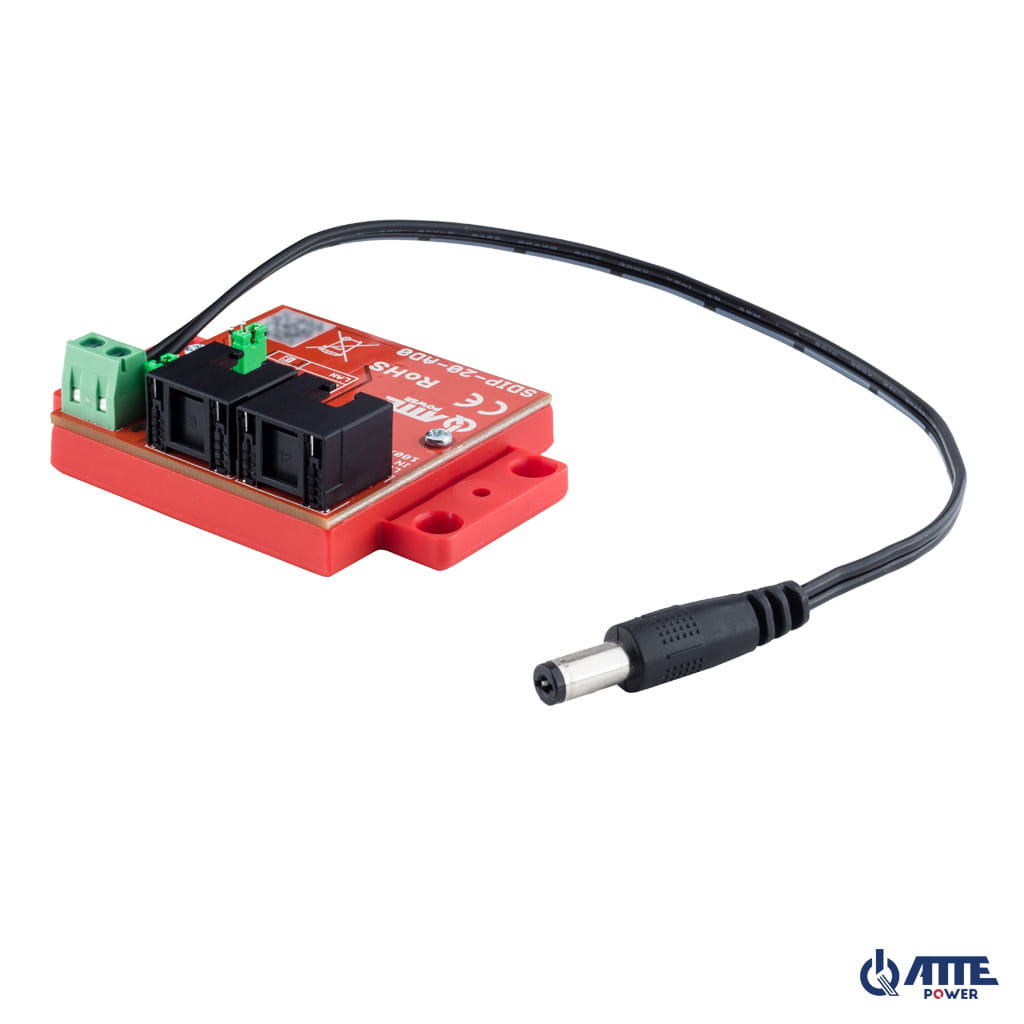

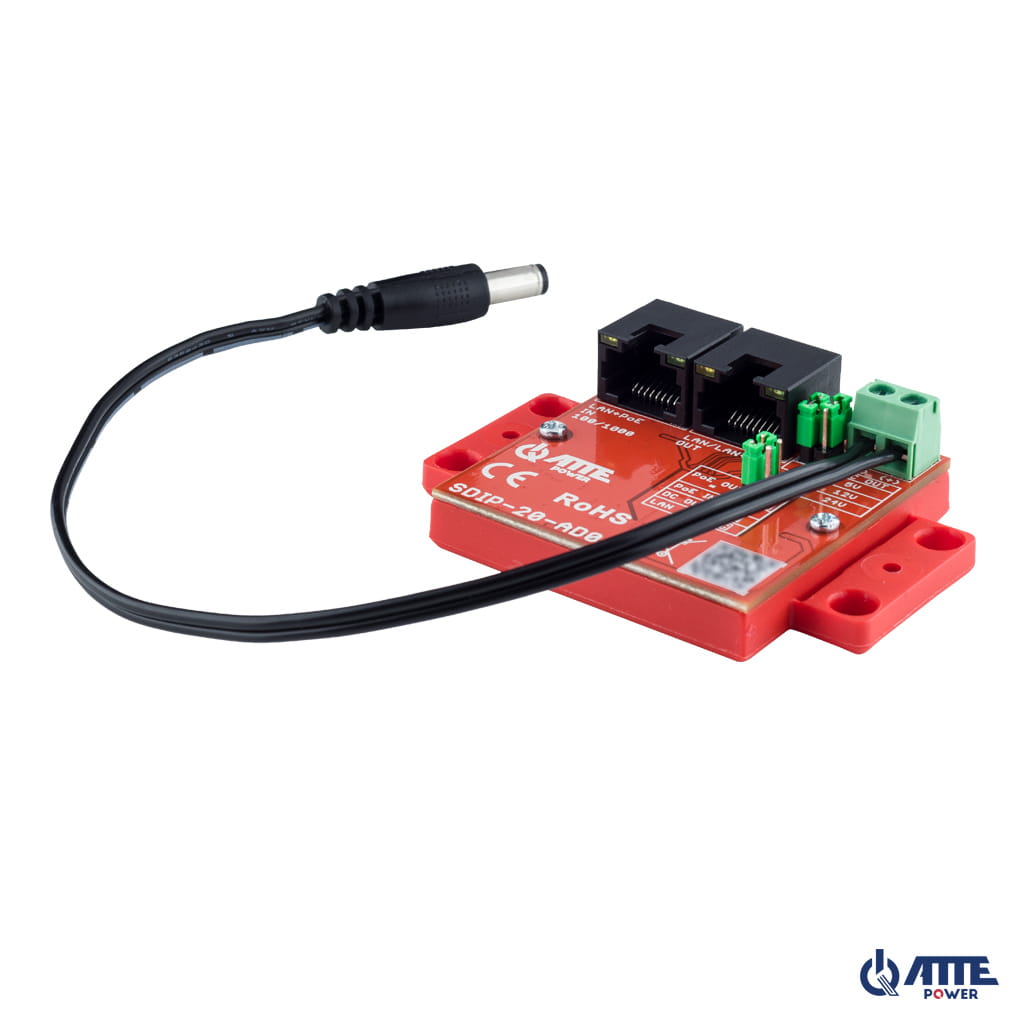

Caractéristiques du SDIP-20-AD0

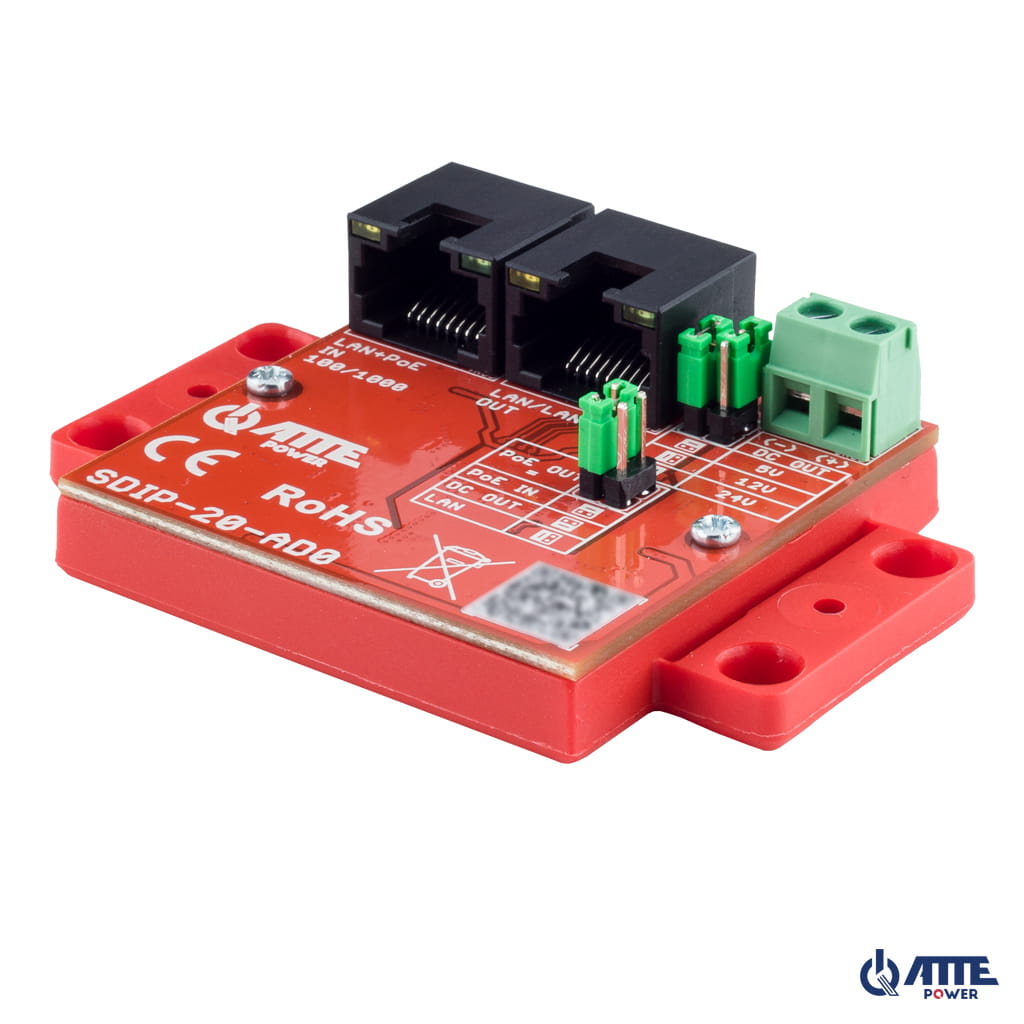

| Nombre total de ports | 2 ports PoE, 1 bornes à vis |
|---|---|
| Entrée PoE | LAN + entrée PoE |
| Sortie PoE | LAN/LAN + sortie PoE |
| Ports LAN 1 000 Mb/s | LAN/LAN + sortie PoE |
| Ports LAN + sortie PoE 1000 Mb/s | LAN/LAN + sortie PoE |
| Tension d'entrée | 44 ... 56 VCC (PoE) |
| Tension PoE de sortie | Lubrification NIV 5 V / 12 V / 24 V |
| Puissance de sortie maximale du port | Sortie CC Max 20 W |
| Protection contre les surcharges | Protection DC OUT 2 A |
| Contrôle de la puissance de sortie | Configuration via cavaliers |
| Indicateur de puissance | LED rouge - présence de tension de sortie |
| Plage de température | -25°C...+50°C |

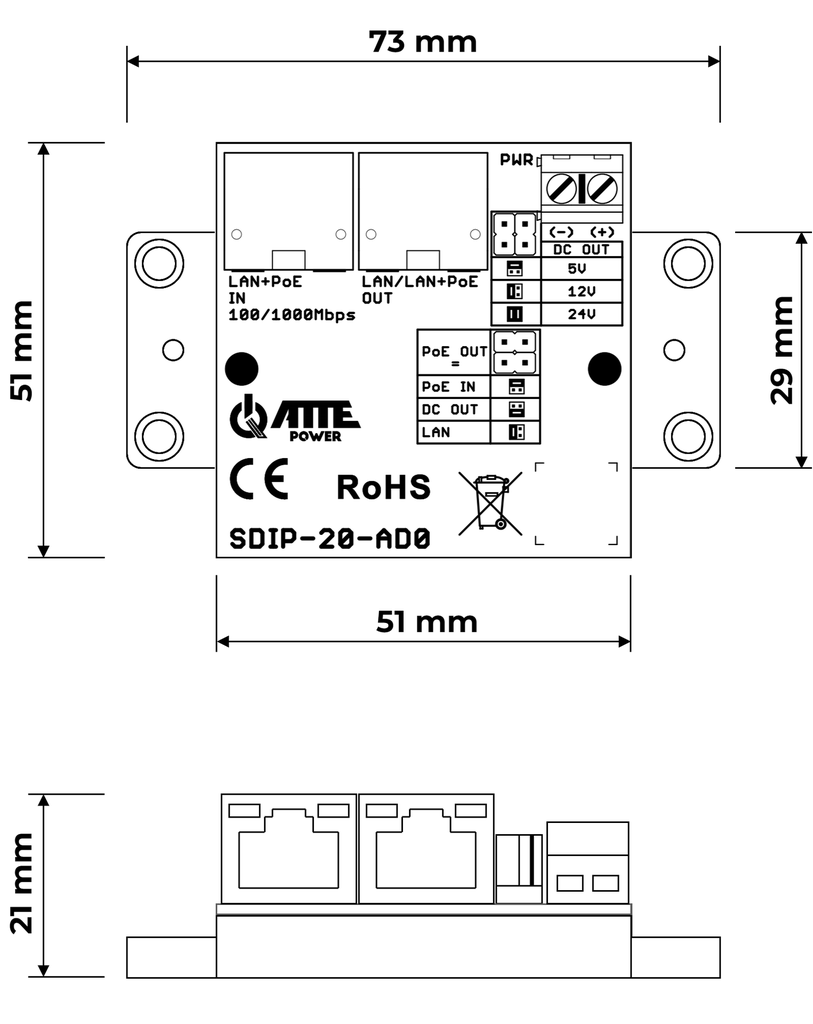

| Dimensions | 51 x 51 (73) x 21 mm |
| Poids | 0,031 kg |
| Indice IP | IP20 |
| Type de boîtier | Base de montage universelle |
| Montage | Entretoises de montage, adaptateurs supplémentaires pour TH-35 et rail RACK disponibles |
| Code EAN | 5902143691426 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
