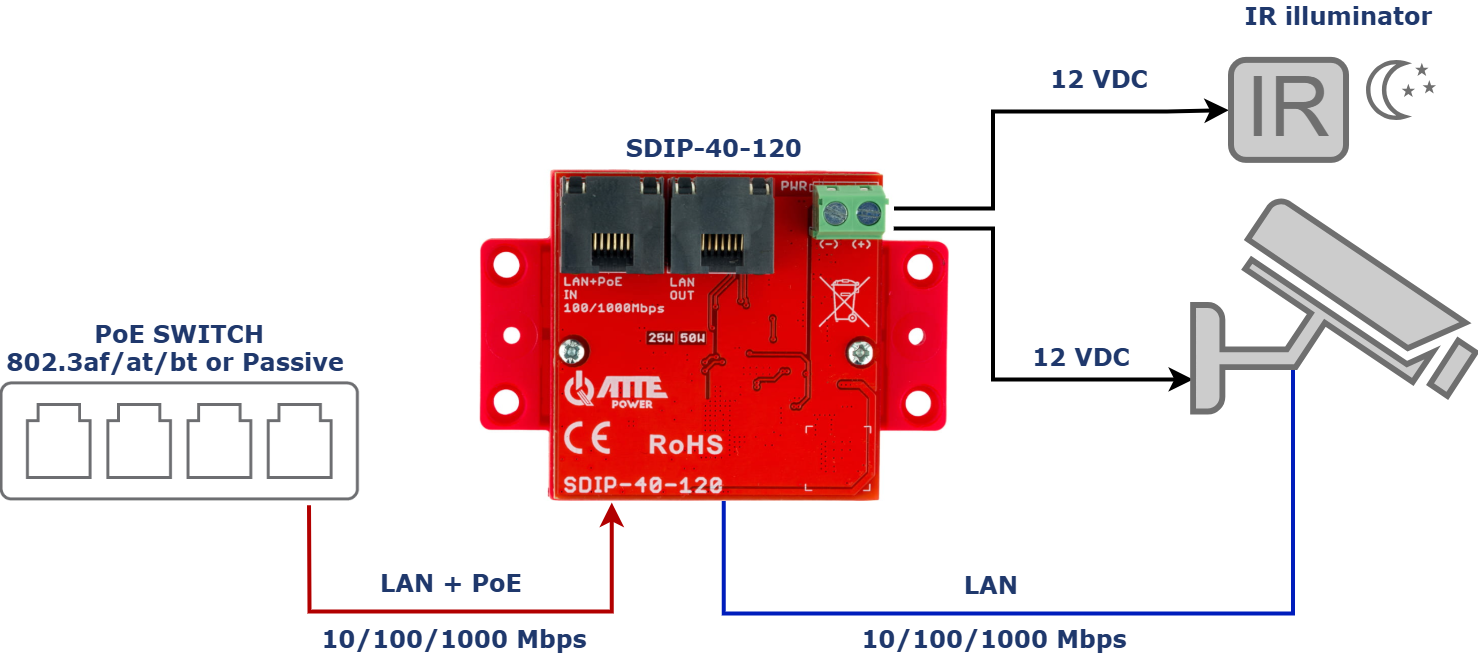

Cas 01
Convertisseurs de tension

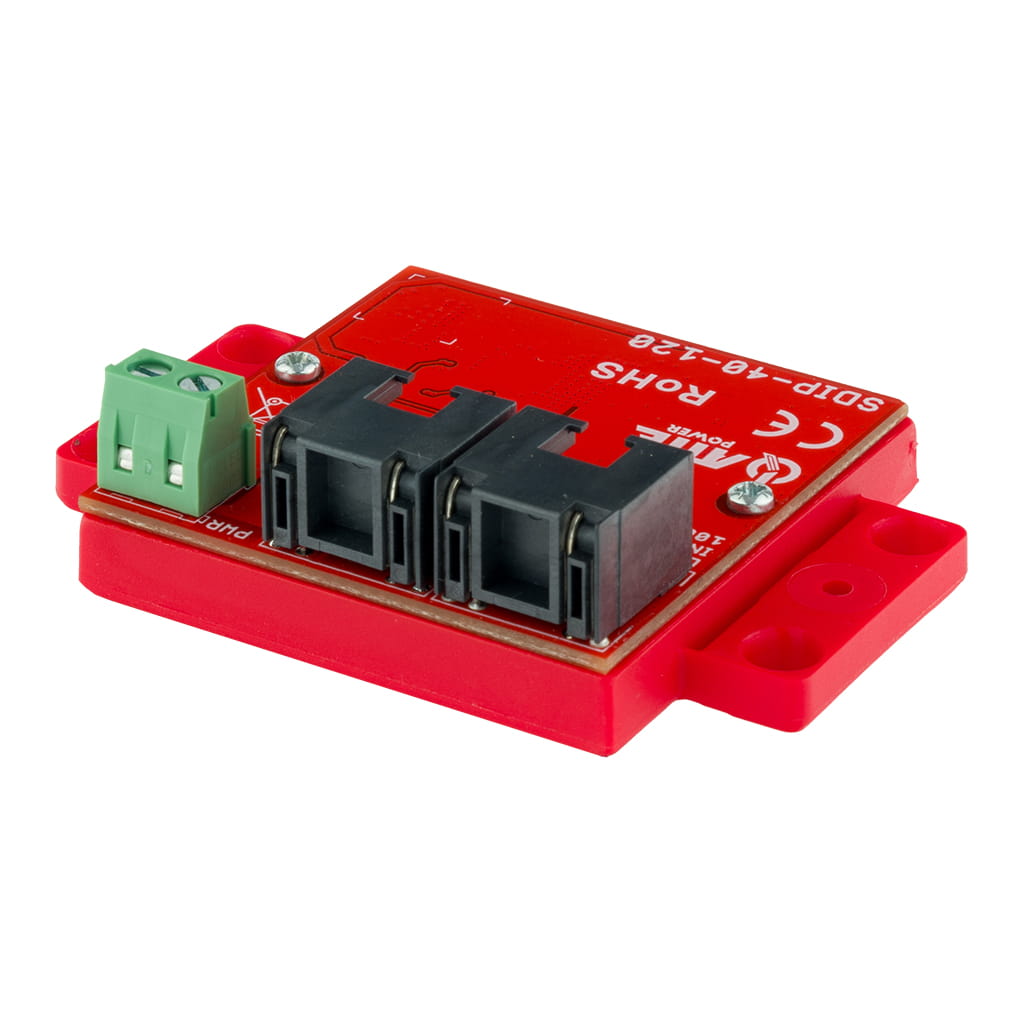

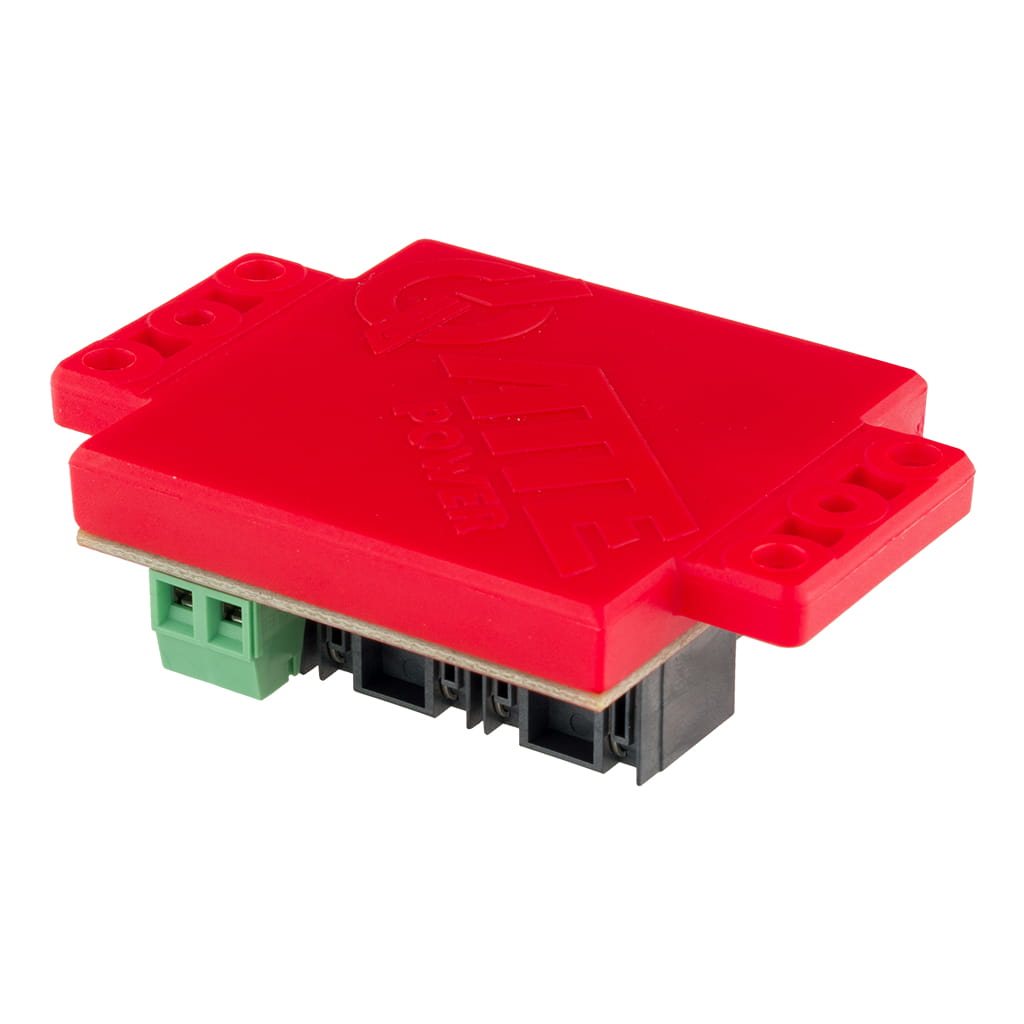

Adaptateur de tension PoE Gigabit abaisseur pour alimenter le NVR
Adaptateur de tension PoE Gigabit abaisseur pour alimenter le NVR, Vin 44...56 VDC, Vout 12 V, Pout 40 W, compatible avec PoE passif et 802.3at/bt, connecteurs RJ45/RJ45.
802.3af/at et PoE passifCompatibilité PoE
2 ports RJ45, 1 borne à visNombre total de ports
44 ... 56 VCC (PoE)Tension d'entrée
Présentation
Adapter proprement la tension à l’équipement alimenté
Adaptateur de tension PoE Gigabit abaisseur pour alimenter le NVR, Vin 44...56 VDC, Vout 12 V, Pout 40 W, compatible avec PoE passif et 802.3at/bt, connecteurs RJ45/RJ45.
Module d’adaptation de tension pour construire une alimentation cohérente et protégée.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

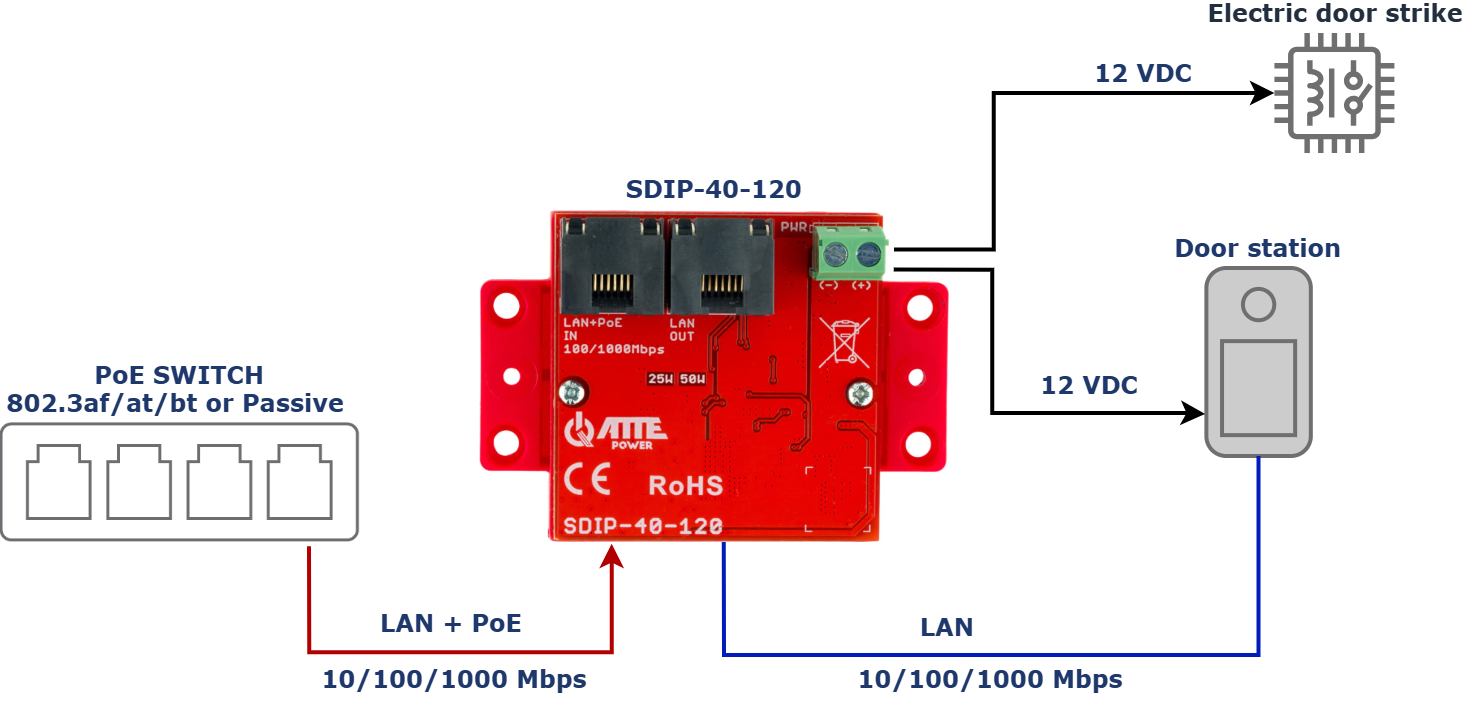

Exemple d'utilisation du SDIP-40-120 pour alimenter un ouvre-porte électrique et une platine de rue sur un seul câble UTP
Cas 03

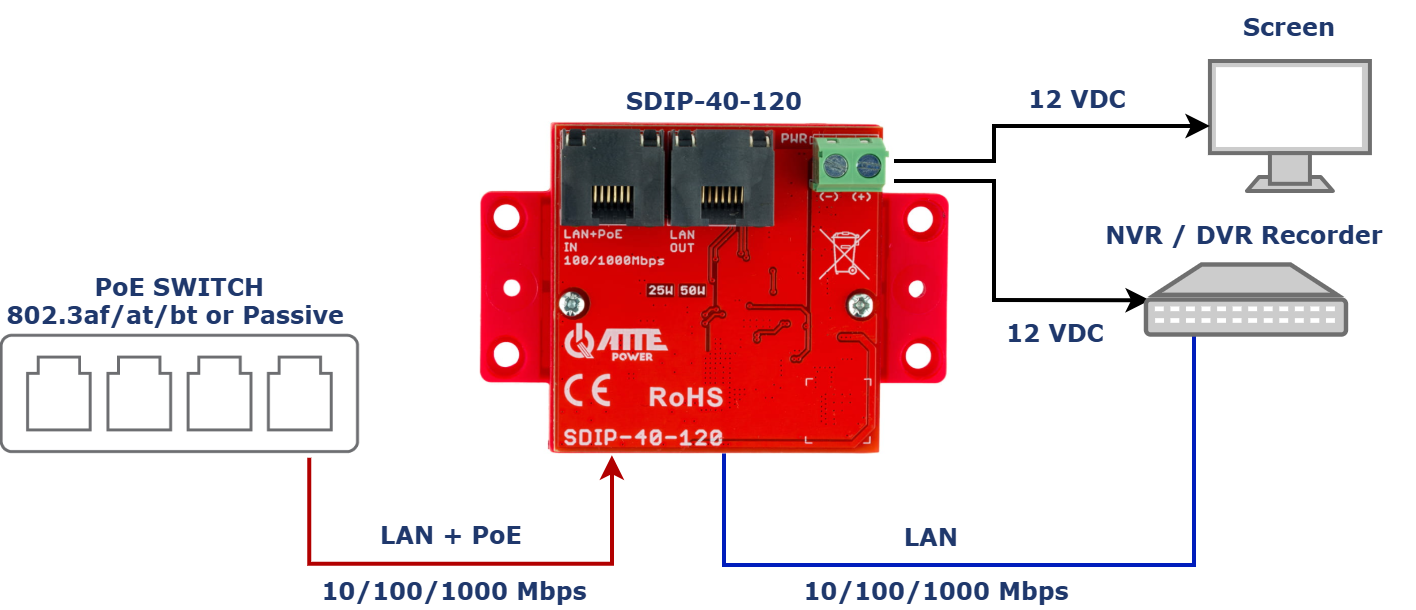

Exemple d'utilisation du SDIP-40-120 pour alimenter un NVR et un moniteur de caméra
Avant installation
Les contrôles utiles avant la mise en service
- La puissance instantanée maximale du SDIP-40-120 est de 50 W, la puissance continue de 40 W.
- Le convertisseur peut être utilisé de manière interchangeable pour l'adaptateur SDIP-12-121.
- Le répartiteur n'a pas d'alimentation PoE en sortie RJ45.
- Veuillez vous assurer que le commutateur PoE qui alimente le répartiteur dispose de l'alimentation appropriée pour les récepteurs sur le port.
Données techniques
Caractéristiques du SDIP-40-120
| Nombre total de ports | 2 ports RJ45, 1 borne à vis |
|---|---|
| Tension d'entrée | 44 ... 56 VCC (PoE) |
| Tension PoE de sortie | 12 VCC +/-3% |
| Puissance de sortie maximale du port | 40 W |
| Protection contre les surtensions | Entrée LAN, sortie DC |
| Protection contre les surcharges | SORTIE CC |
| Indicateur de puissance | LED PWR (rouge) - alimentation présente |
| Indication PoE | LED sur connecteurs LAN (jaune) - présence d'alimentation PoE sur le port |
| Plage de température | -25°C ... +50°C |

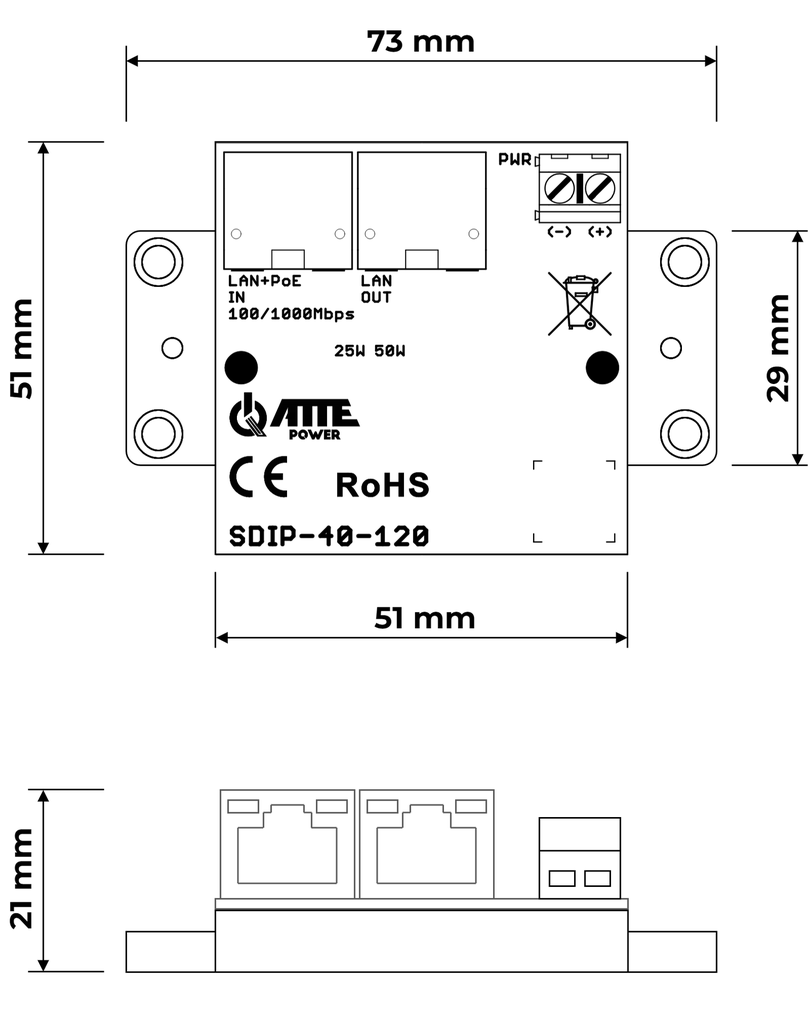

| Dimensions du boîtier profondeur | 51x51(73)x21 mm |
| Poids | 0,032 kg |
| Indice IP | IP20 |
| Type de boîtier | Base de montage universelle |
| Code EAN | 5902143691662 |
| Code PKWiU | 26.20.40.0 |
| Code SH | 8473 30 |
| Code CN2020 | 8473 30 20 |
Besoin de valider cette référence ATTE ?
Décrivez-nous l’équipement à raccorder, l’alimentation disponible et les contraintes du site. Nous vérifions la compatibilité avant commande.
