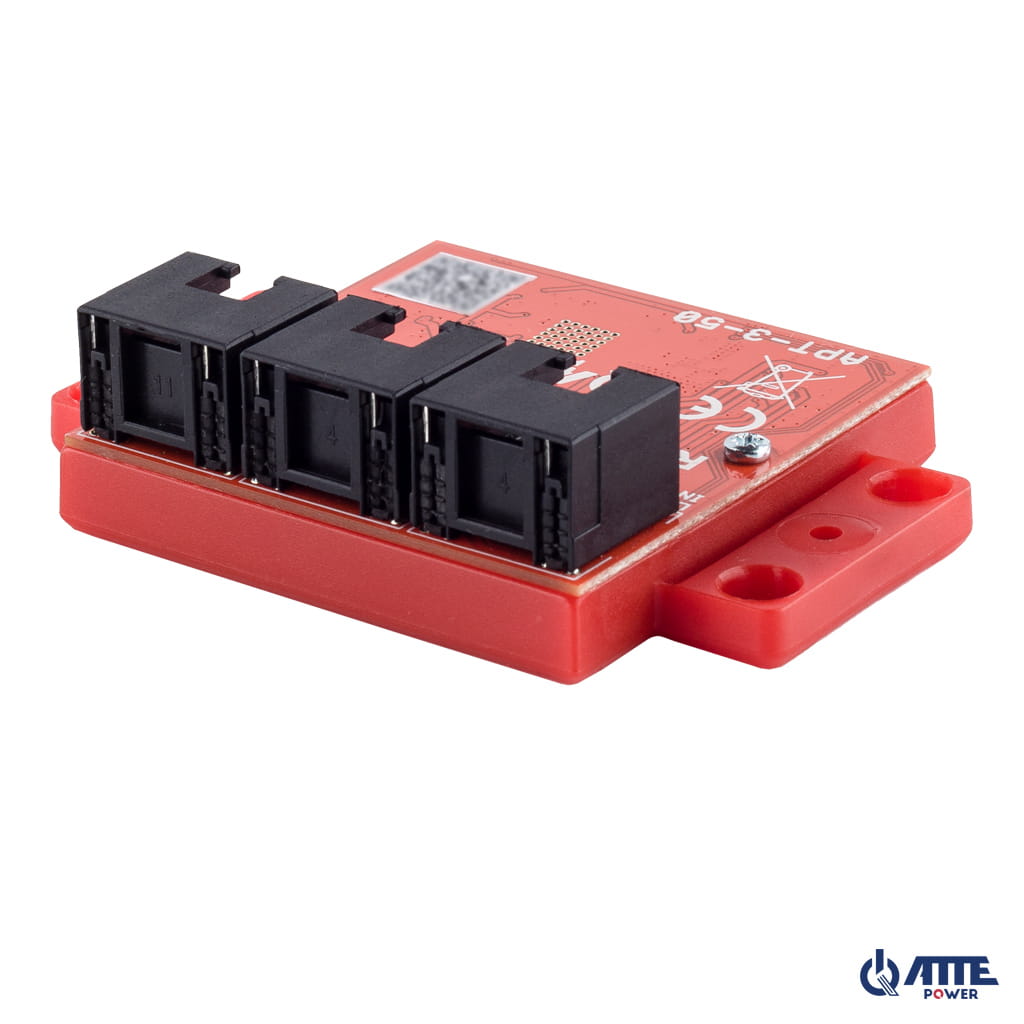

Switch PoE 3 ports Gigabit – 2 sorties 802.3af/at
Switch PoE 3 ports 10/100/1000 Mb/s, extender (1 × entrée PoE 802.3af/at + 2 × sortie PoE 802.3af/at), alimenté par PoE.
Gigabit 10/100/1000 Mb/sDébit réseau
802.3af/atCompatibilité PoE
LAN 1 PoE 802.3af/at, PoE passifEntrée PoE
Présentation
Distribuer le réseau et le PoE au plus près des équipements
Switch PoE 3 ports 10/100/1000 Mb/s, extender (1 × entrée PoE 802.3af/at + 2 × sortie PoE 802.3af/at), alimenté par PoE.
Permet de distribuer ou prolonger une liaison Ethernet et PoE en limitant les nouveaux passages de câbles.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.

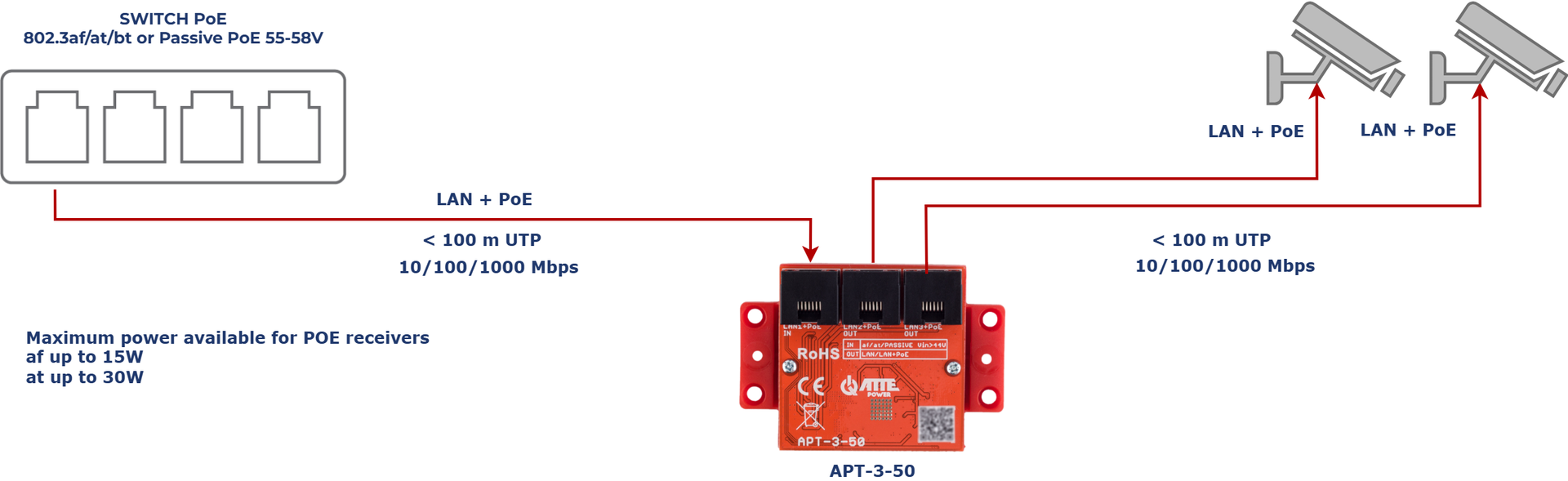

Cas 02

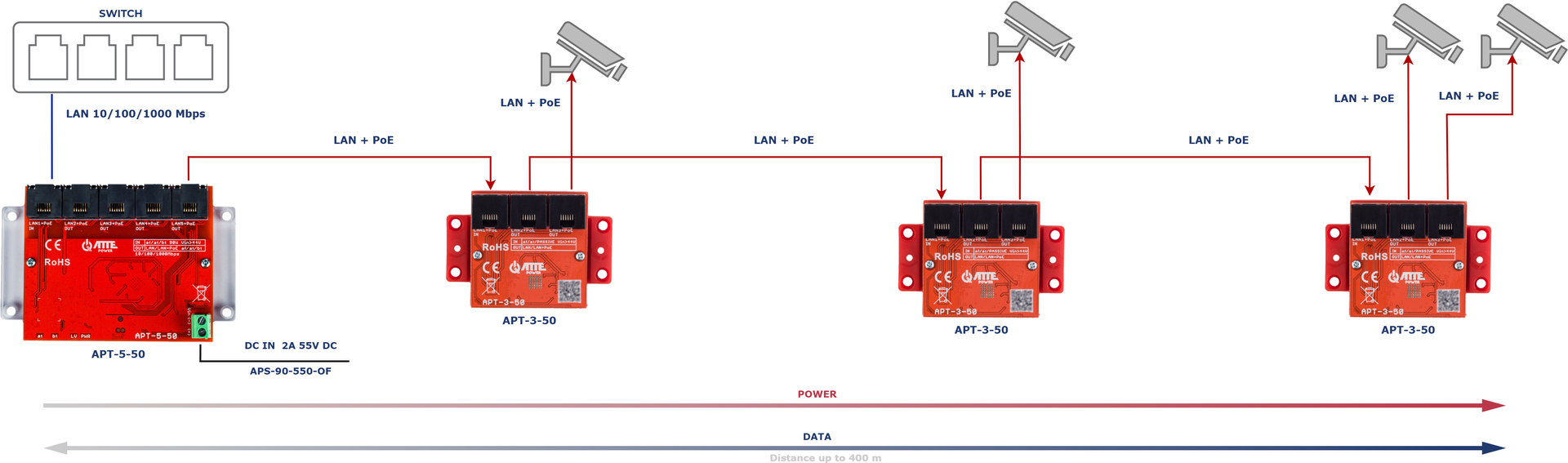

Utilisation de l'APT-3-50 comme prolongateur LAN+PoE pour 4 caméras IP PoE à une distance de 400 m
Avant installation
Les contrôles utiles avant la mise en service
- La puissance totale consommée par les caméras (récepteurs PoE) connectées au répéteur ne doit pas dépasser le budget de puissance offert par le switch alimentant toute la ligne :
- Pour la norme 802.3af, c'est environ 13 W disponibles sur le répéteur.
- Pour la norme 802.3at, c'est environ 25 W disponibles sur le répéteur.
- Pensez aux éclairages IR : ils s'allument la nuit, augmentant considérablement la consommation d'énergie.
- Tenez également compte des pertes dans le câble d'alimentation - elles dépendent de sa section, de sa longueur et de la valeur de la tension sur la ligne PoE.
Données techniques
Caractéristiques du APT-3-50
| Entrée PoE | LAN 1 PoE 802.3af/at, PoE passif |
|---|---|
| Sortie PoE | LAN 2 ... LAN 3 PoE 802.3af/at |
| Ports LAN 1 000 Mb/s | Réseau local 1 ... Réseau local 3 |
| Ports LAN + sortie PoE 1000 Mb/s | LAN 2 ... LAN 3 |
| Tension d'entrée | 44 ... 58 V |
| Tension PoE de sortie | Vout = Vin |
| Consommation d'énergie | 0,3 W |
| Contrôle de la puissance de sortie | Négociation automatique |
| Protection contre les surtensions | Réseau local 1 ... Réseau local 3 |
| Protection contre les surcharges | LAN 2 ... LAN 3 Protection contre les surcharges jusqu'à 0,7 A |
| Indicateur de puissance | LAN 1 (jaune) - Alimentation entrée PoE |
| Indication PoE | LAN 2 ... LAN 3 (jaune) - SORTIE alimentation PoE |
| Indication de transmission | LAN 1 ... LAN 3 (vert) - liaison et transmission de données |
| Plage de température | -25°C ... +65°C |

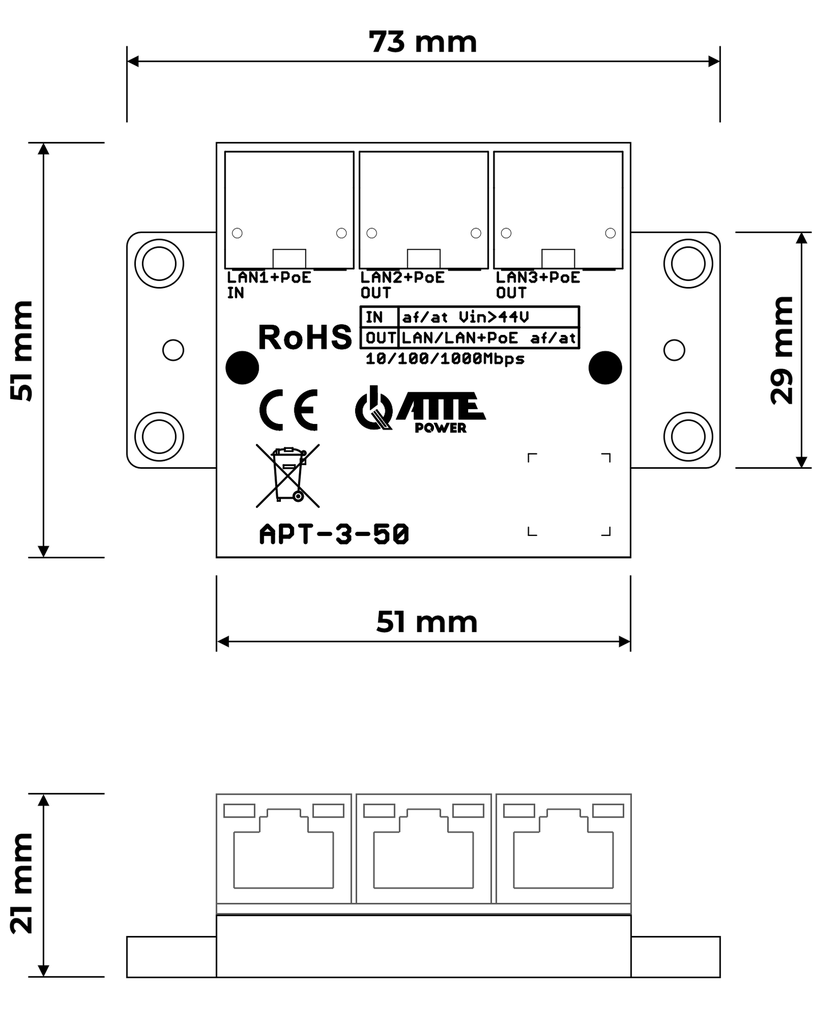

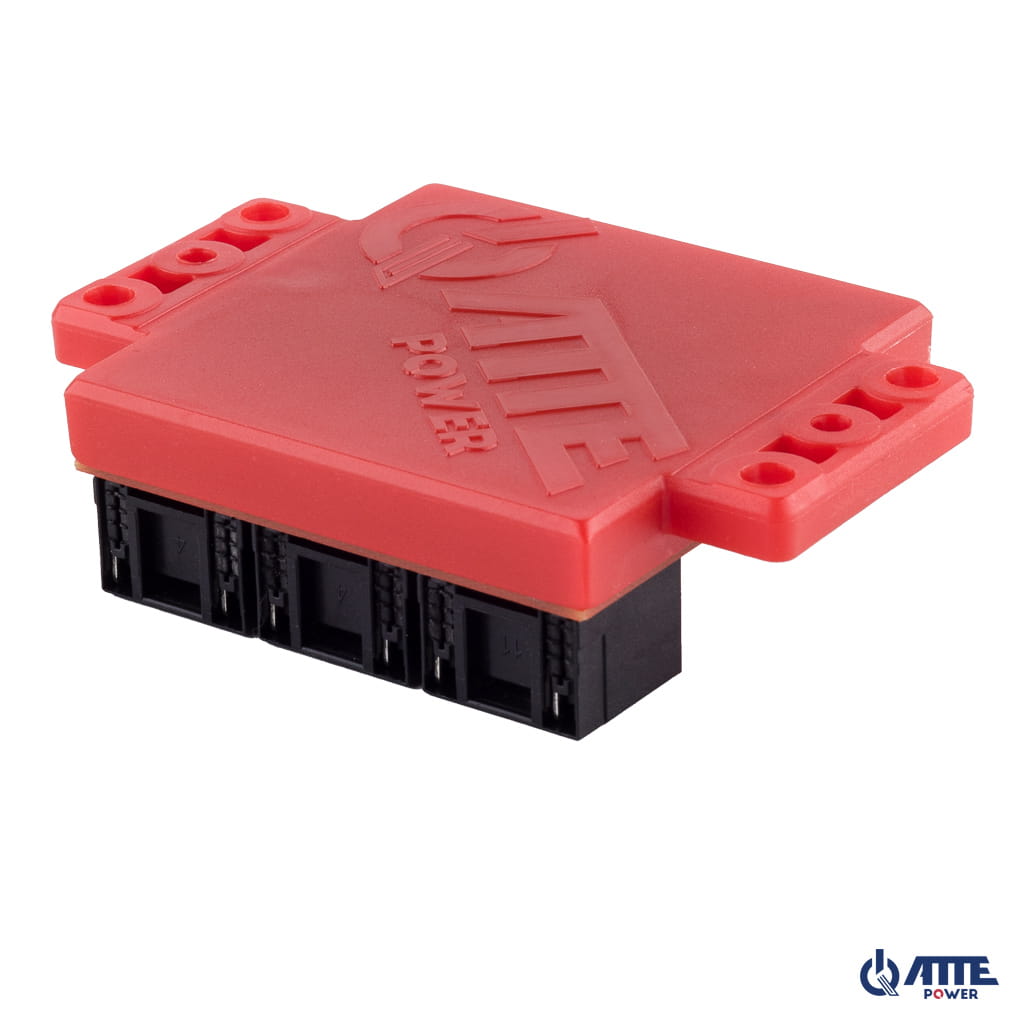

| Dimensions | 51 x 51 (73) x 21 mm |
| Poids | 0,026 kg |
| Indice IP | IP20 |
| Type de boîtier | Base de montage universelle |
| Montage | Entretoises de montage, rail TH35 avec support supplémentaire, peuvent être vissés sur une surface plane |
| Code EAN | 5902143691341 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
