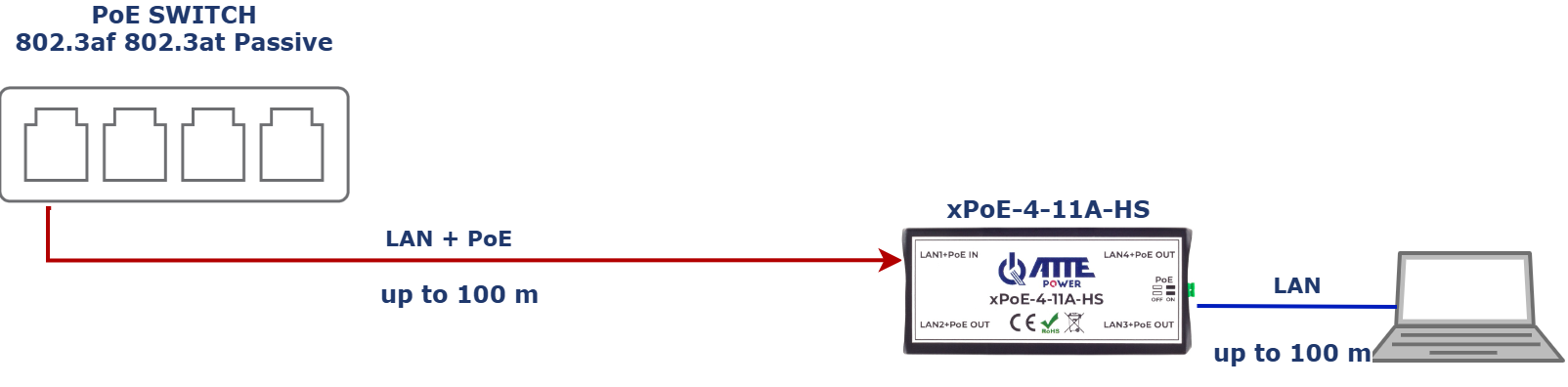

Cas 01
Switches et extendeurs PoE

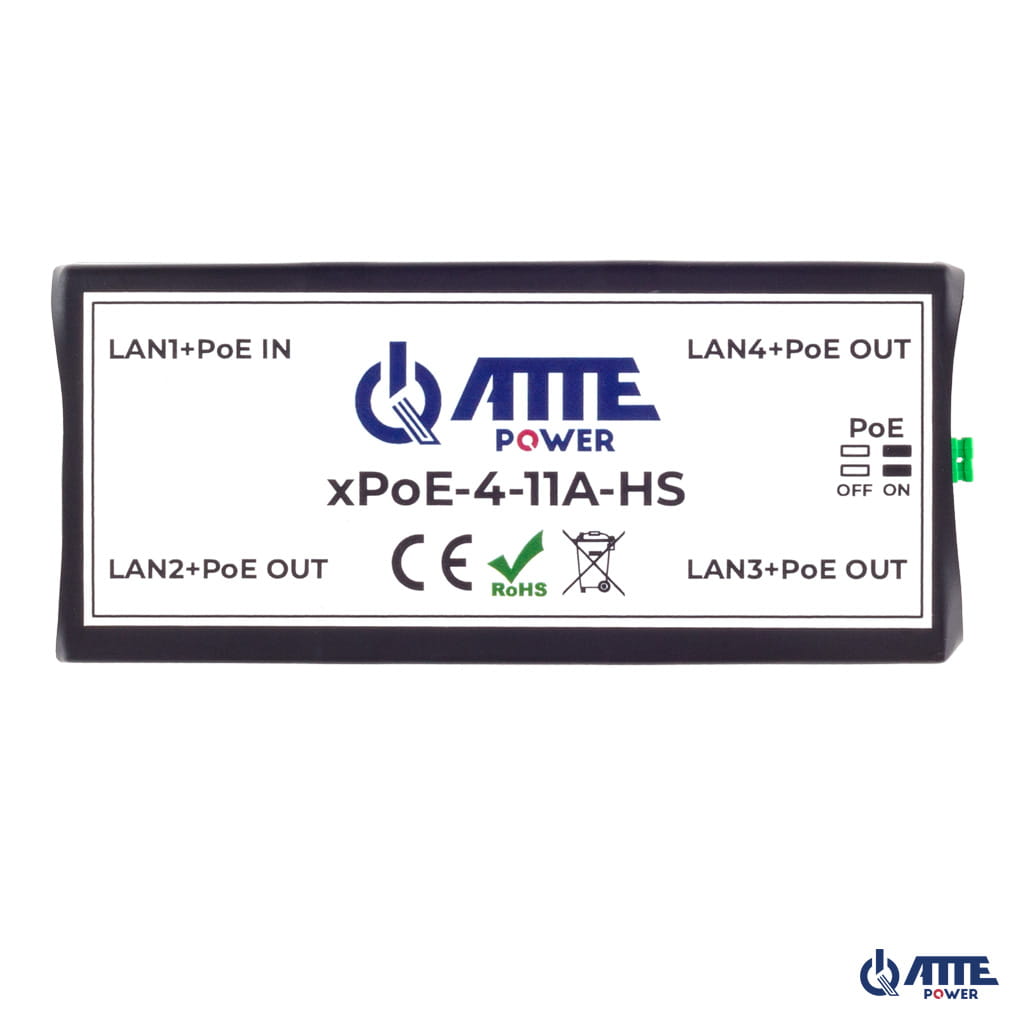

Switch PoE 4 ports Fast Ethernet – sorties séquencées 40 W
Switch PoE 4 ports 10/100 Mb/s, extender (1 × entrée PoE 802.3af/at + 3 × sortie PoE), alimenté par PoE (Max 40 W), démarrage séquentiel de sortie PoE.
Fast Ethernet 10/100 Mb/sDébit réseau
802.3af/atCompatibilité PoE
LAN 1 PoE 802.3af/at ou PoE passifEntrée PoE
Présentation
Distribuer le réseau et le PoE au plus près des équipements
Switch PoE 4 ports 10/100 Mb/s, extender (1 × entrée PoE 802.3af/at + 3 × sortie PoE), alimenté par PoE (Max 40 W), démarrage séquentiel de sortie PoE.
Permet de distribuer ou prolonger une liaison Ethernet et PoE en limitant les nouveaux passages de câbles.
Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Cas 02

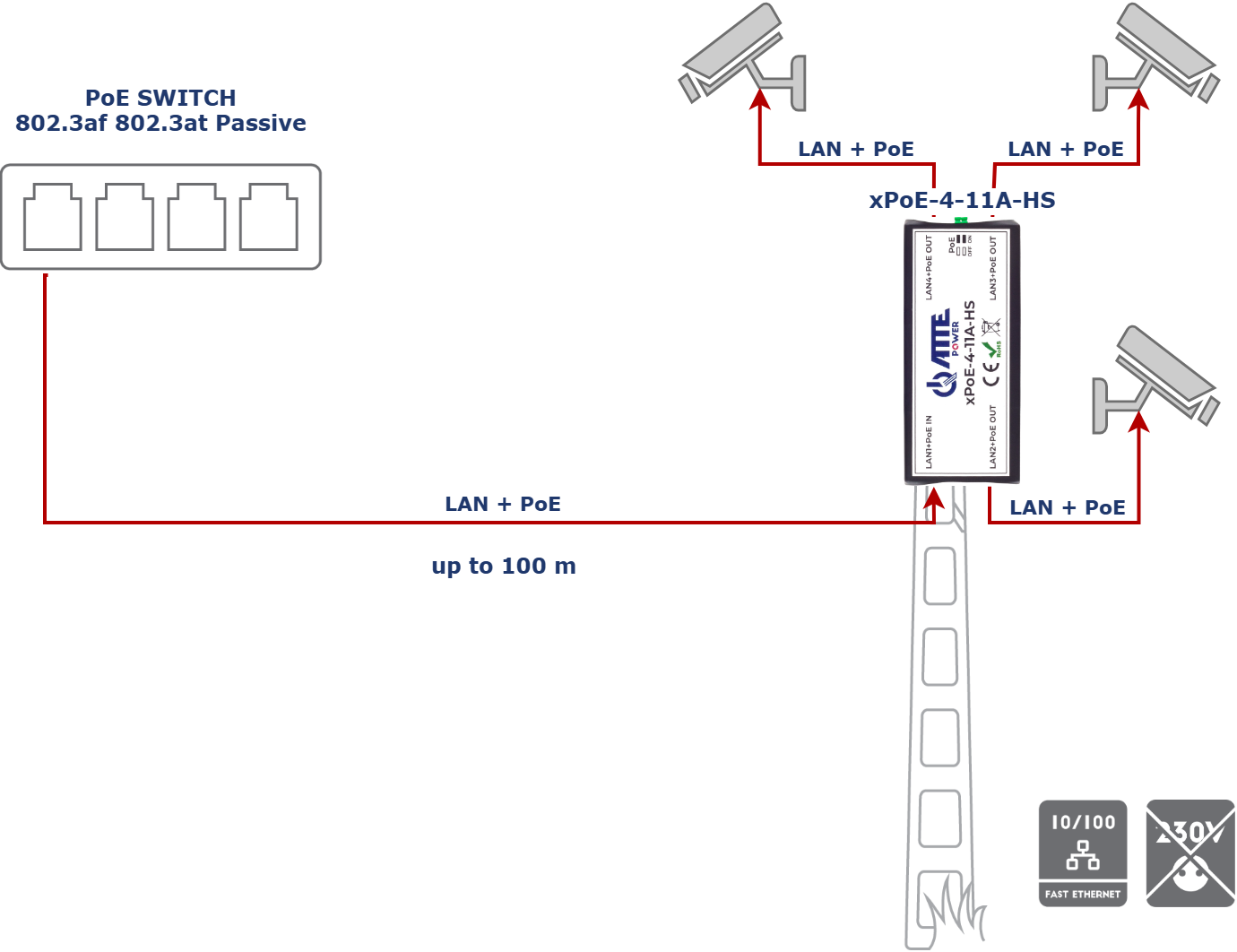

Exemple d'application du xPoE-4-11 A-HS pour ajouter des caméras supplémentaires à un point d'installation existant
Cas 03

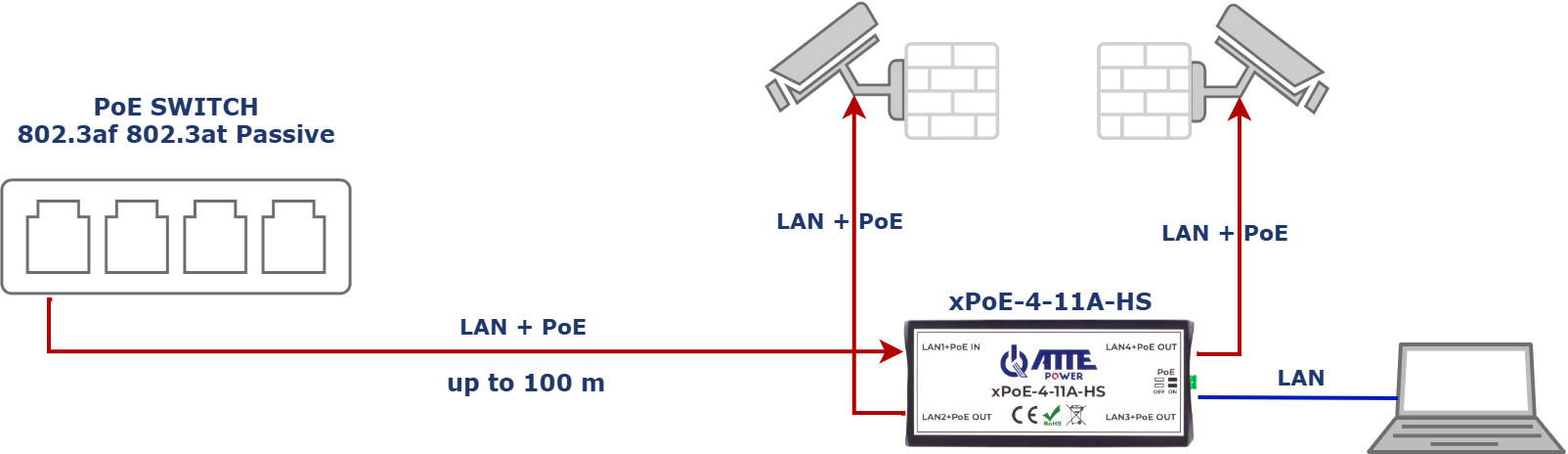

Utilisation de xPoE-4-11 A-HS pour simplifier l'accès au service au niveau de la caméra
Cas 04

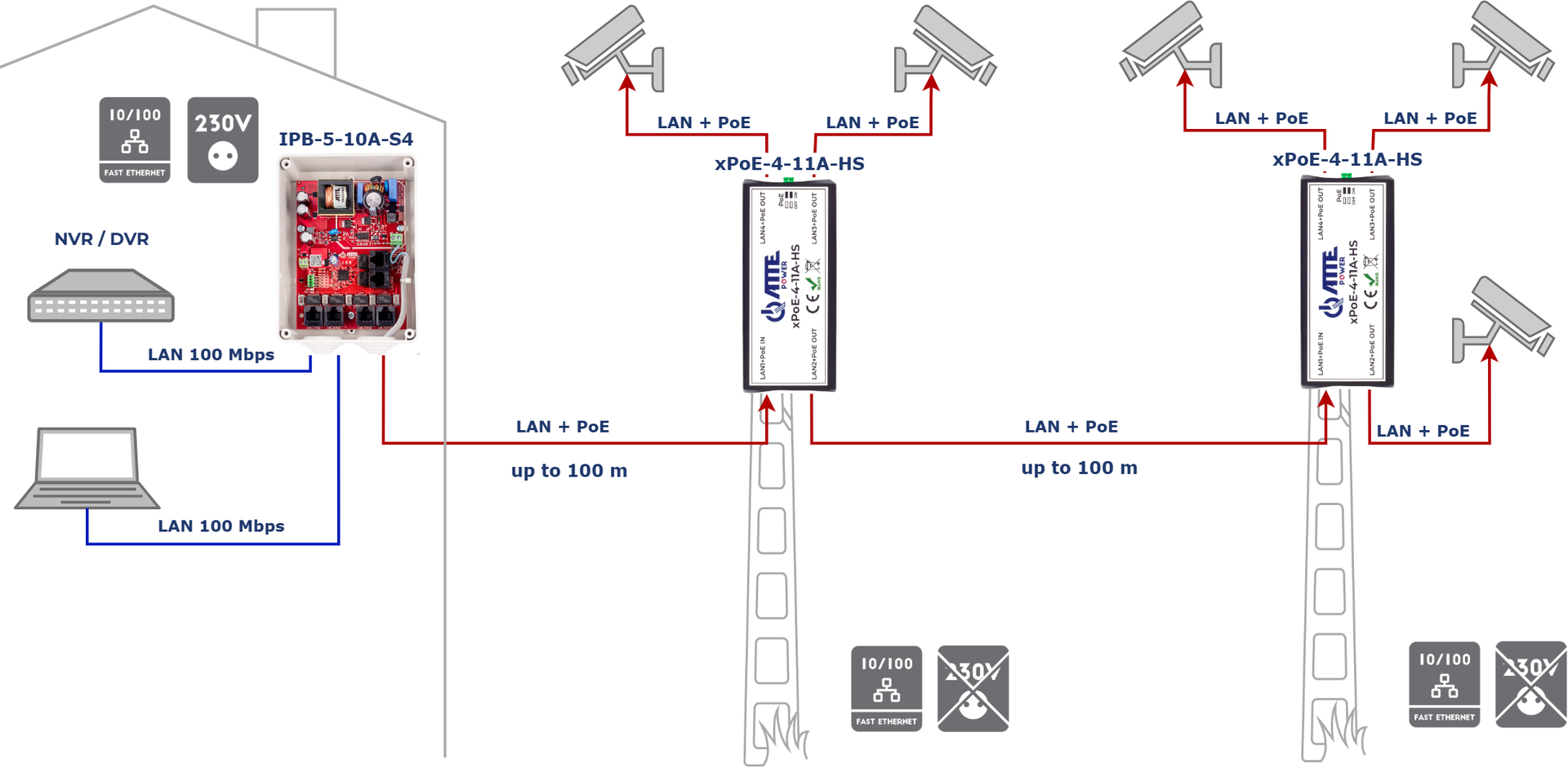

Exemple d'utilisation de xPoE-4-11 A-HS dans une connexion en cascade
Données techniques
Caractéristiques du xPoE-4-11A-HS
| Nombre total de ports | 1 port PoE d'entrée, 3 ports PoE de sortie passifs |
|---|---|
| Entrée PoE | LAN 1 PoE 802.3af/at ou PoE passif |
| Sortie PoE | LAN 2 ... LAN 4 PoE Passvie |
| Ports LAN 10/100 Mb/s | Réseau local 1 ... Réseau local 4 |
| Ports LAN + sortie PoE 10/100 Mb/s | Réseau local 2 ... Réseau local 4 |
| Tension d'entrée | 44 ... 56 V |
| Tension PoE de sortie | Vout = Vin |
| Consommation d'énergie | 0,5 W |
| Contrôle de la puissance de sortie | LAN 3 ... LAN 4 Cavaliers |
| Protection contre les surtensions | Réseau local 1 ... Réseau local 4 |
| Protection contre les surcharges | LAN 1 – 1 A protection contre les surcharges avec réinitialisation automatique |
| Indicateur de puissance | LAN 1 (blanc) - alimentation de l'appareil |
| Indication PoE | LAN 2 ... LAN 4 (jaune) - PoE présent |
| Indication de transmission | LAN 1 ... LAN 4 (vert) - liaison et transmission de données |
| Plage de température | -25°C...+65°C |
| Dimensions | 93x42x19 mm |
| Poids | 0,05kg |
| Indice IP | IP20 |
| Type de boîtier | Film isolant en polyéthylène |
| Code EAN | 5902143691259 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
