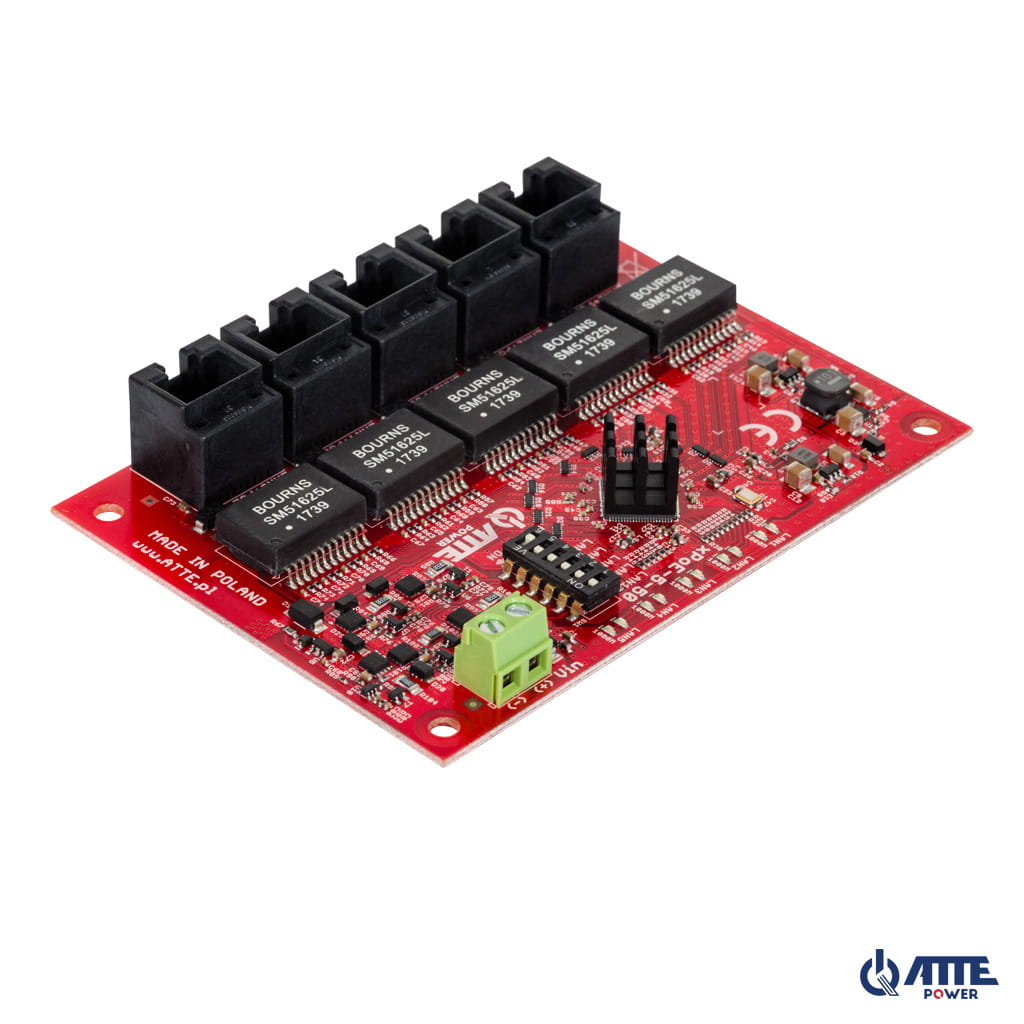

Switch PoE Gigabit 5 ports – 2 sorties 100 W et 3 sorties 70 W
Switch PoE Gigabit 5 ports 10/100/1000 Mb/s (2 × PoE 100 W + 3 × PoE 70 W), 4 paires PoE, fusibles électroniques, module à intégrer.
Gigabit 10/100/1000 Mb/sDébit réseau
Module à intégrerType de montage
5 ports PoE passifsNombre total de ports
Présentation
Distribuer le réseau et le PoE au plus près des équipements
Switch PoE Gigabit 5 ports 10/100/1000 Mb/s (2 × PoE 100 W + 3 × PoE 70 W), 4 paires PoE, fusibles électroniques, module à intégrer.
Permet de distribuer ou prolonger une liaison Ethernet et PoE en limitant les nouveaux passages de câbles.

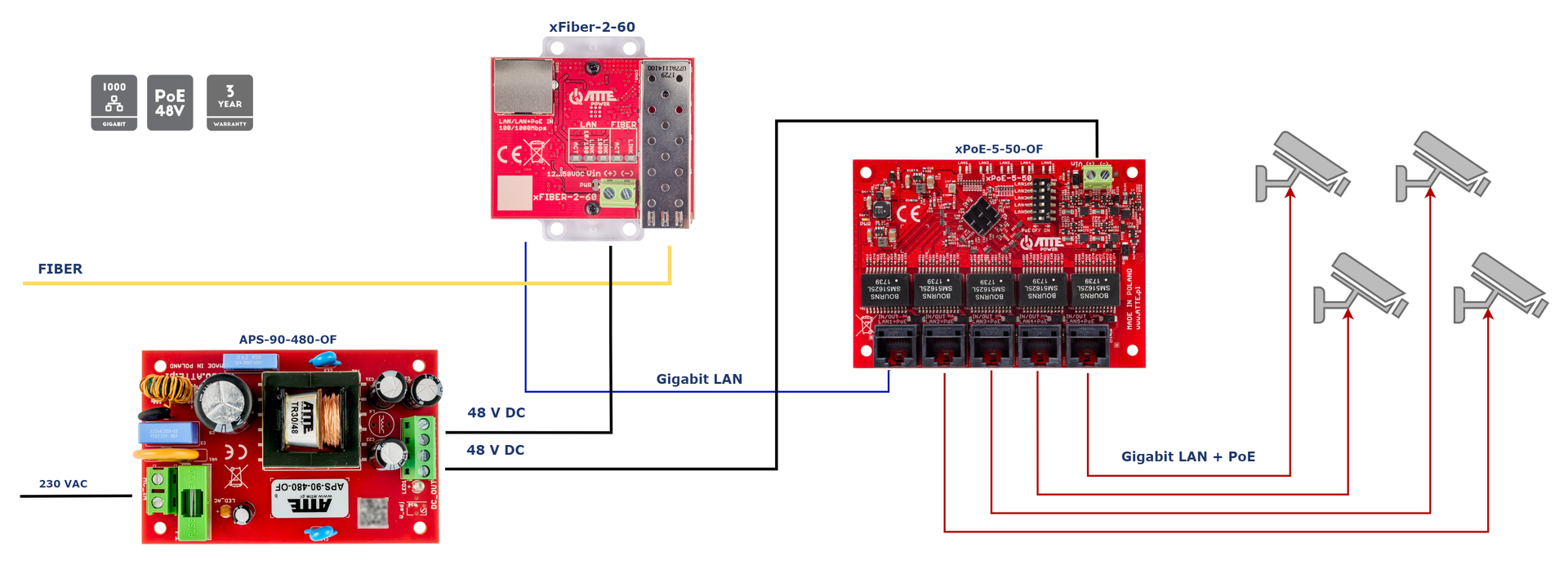

Exemples d’application
Voir les architectures possibles
Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques
Caractéristiques du xPoE-5-50-OF
| Nombre total de ports | 5 ports PoE passifs |
|---|---|
| Sortie PoE | LAN 1 ... LAN 5 PoE passif |
| Ports LAN 1 000 Mb/s | Réseau local 1 ... Réseau local 5 |
| Ports LAN + sortie PoE 1000 Mb/s | Réseau local 1 ... Réseau local 5 |
| Tension d'entrée | 35 ... 56 V |
| Tension PoE de sortie | Vout = Vin |
| Puissance de sortie maximale du port | PoE passif LAN 1 ... LAN 3 - 72 W, LAN 4 ... LAN 5 - 100 W |
| Contrôle de la puissance de sortie | Commutateur DIP PoE ON/OFF - positions 1...5 (LAN 1...LAN 5) |
| Protection contre les surtensions | Réseau local 1 ... Réseau local 5 |
| Protection contre les surcharges | LAN 1...LAN 3 Protection contre les surcharges 1,3 A, LAN 4...LAN 5 Protection contre les surcharges 1,8 A |
| Indicateur de puissance | LED PWR (blanc) - alimentation présente |
| Indication PoE | LED LAN 1 ... LAN 5 (rouge) - PoE présent |
| Indication de transmission | LED LAN 1 ... LAN 5 (verte) - liaison et transmission de données |
| Plage de température | -25°C ... +65°C |
| Dimensions | 108x77x20 mm |
| Poids | 0,054 kg |
| Type de boîtier | Module à cadre ouvert |
| Montage | Goupilles d'espacement encliquetables, trous de montage selon un schéma de trous de 10,8 mm |
| Code EAN | 5902143691099 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
