Switch PoE 6 ports Fast Ethernet longue portée – module sans alimentation
Switch PoE 6 ports 10/100 Mb/s (5 × PoE + 1 × uplink), fusibles électroniques, mode longue portée, module à intégrer, sans alimentation.
Fast Ethernet 10/100 Mb/sDébit réseau
Module à intégrerType de montage
5 ports PoE, 1 port de liaison montanteNombre total de ports
Présentation
Distribuer le réseau et le PoE au plus près des équipements
Switch PoE 6 ports 10/100 Mb/s (5 × PoE + 1 × uplink), fusibles électroniques, mode longue portée, module à intégrer, sans alimentation.
Permet de distribuer ou prolonger une liaison Ethernet et PoE en limitant les nouveaux passages de câbles.
Exemples d’application
Voir les architectures possibles

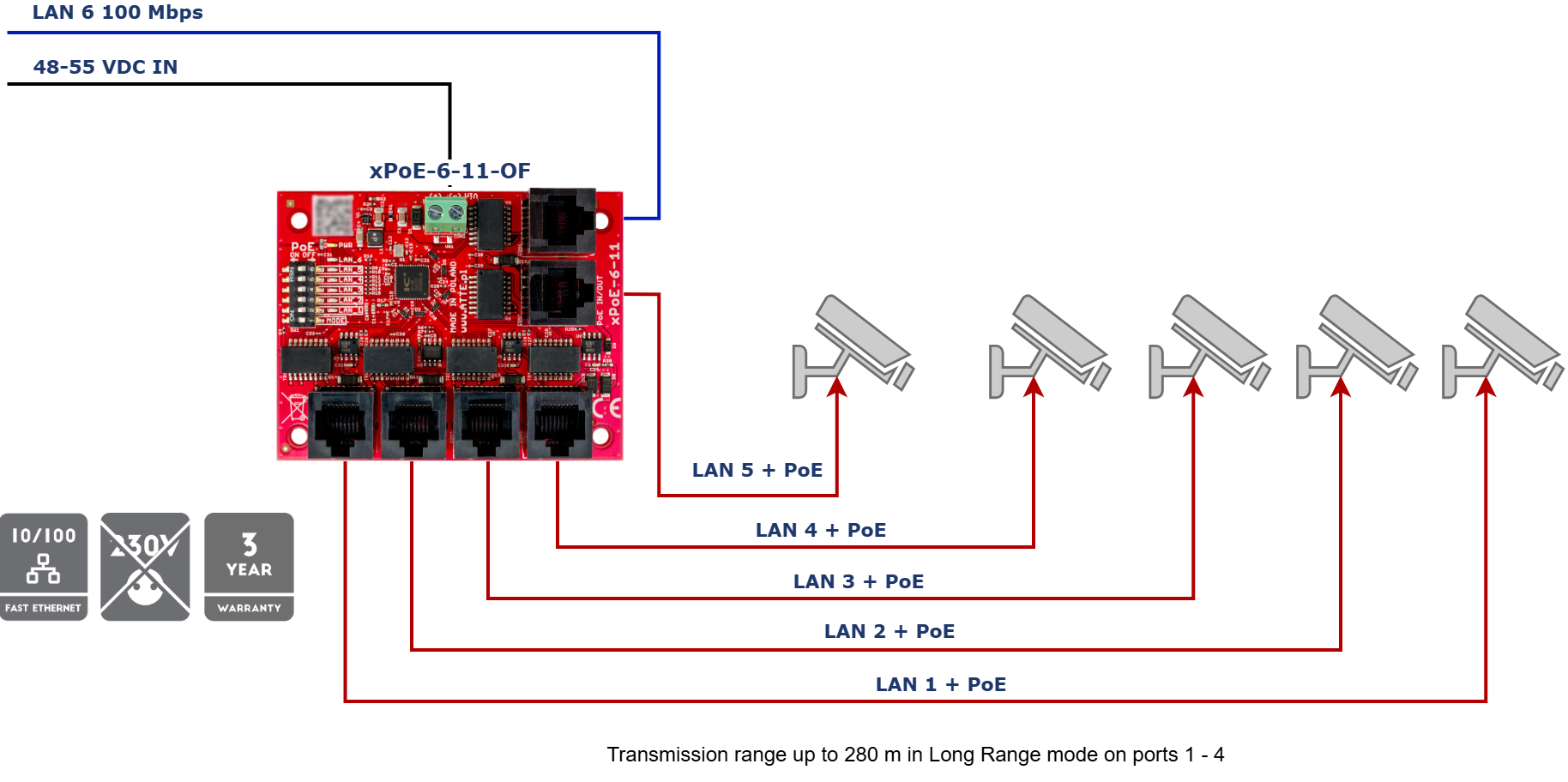

Chaque schéma reprend un cas d’usage documenté par le fabricant. Cliquez directement sur l’image pour l’examiner.
Données techniques
Caractéristiques du xPoE-6-11-OF
| Nombre total de ports | 5 ports PoE, 1 port de liaison montante |
|---|---|
| Sortie PoE | LAN 1 ... LAN 5 PoE passif |
| Entrée/sortie PoE | LAN 5 PoE passif |
| Ports LAN 10/100 Mb/s | Réseau local 1 ... Réseau local 6 |
| Ports LAN longue portée | LAN 1 ... LAN 4 - Portée 10 Mb/s jusqu'à 280 m |
| Ports LAN + sortie PoE 10/100 Mb/s | Réseau local 1 ... Réseau local 5 |
| Tension d'entrée | 10 ... 56 V |
| Tension PoE de sortie | Vout = Vin |
| Puissance de sortie maximale du port | PoE passif LAN 1 ... LAN 4 - 40 W, LAN 5 - 70 W |
| Contrôle de la puissance de sortie | Commutateur DIP PoE ON/OFF - positions 2...6 (LAN 1...LAN 5) |
| Protection contre les surtensions | Réseau local 1 ... Réseau local 6 |
| Protection contre les surcharges | LAN 1 ... LAN 4 protection contre les surcharges 0,75 A LAN 5 protection contre les surcharges 1,25 A |
| Indicateur de puissance | LED_PWR (blanc) – alimentation présente |
| Indication PoE | LED LAN 1 ... LAN 5 (rouge) - PoE présent |
| Indication de transmission | LED LAN 1 ... LAN 6 (verte) - liaison et transmission de données |
| Plage de température | -25°C...+65°C |

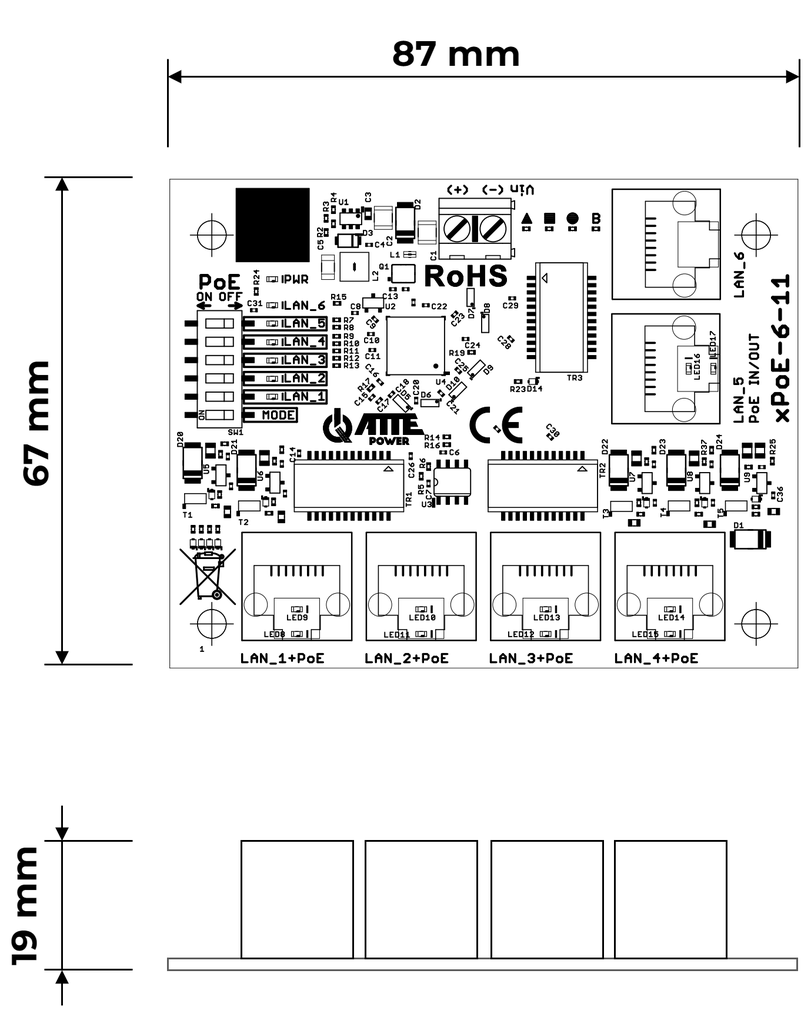

| Dimensions | 87x68x19 mm |
| Poids | 0,056kg |
| Type de boîtier | Module à cadre ouvert |
| Montage | Goupilles d'espacement encliquetables, trous de montage au pas de 10,8 mm |
| Code EAN | 5902143690481 |
| Code PKWiU | 26.30.23.0 |
| Code SH | 8517 62 |
| Code CN2020 | 8517 62 00 |
