Cas 01
Caméra IP PoE avec switch PoE
Le switch alimente le xCOAX4-SW. Le xCOAX4-CAM fournit ensuite le réseau et le PoE à la caméra distante.
Migration analogique vers IP
Conserver le coaxial existant et passer à une caméra IP PoE

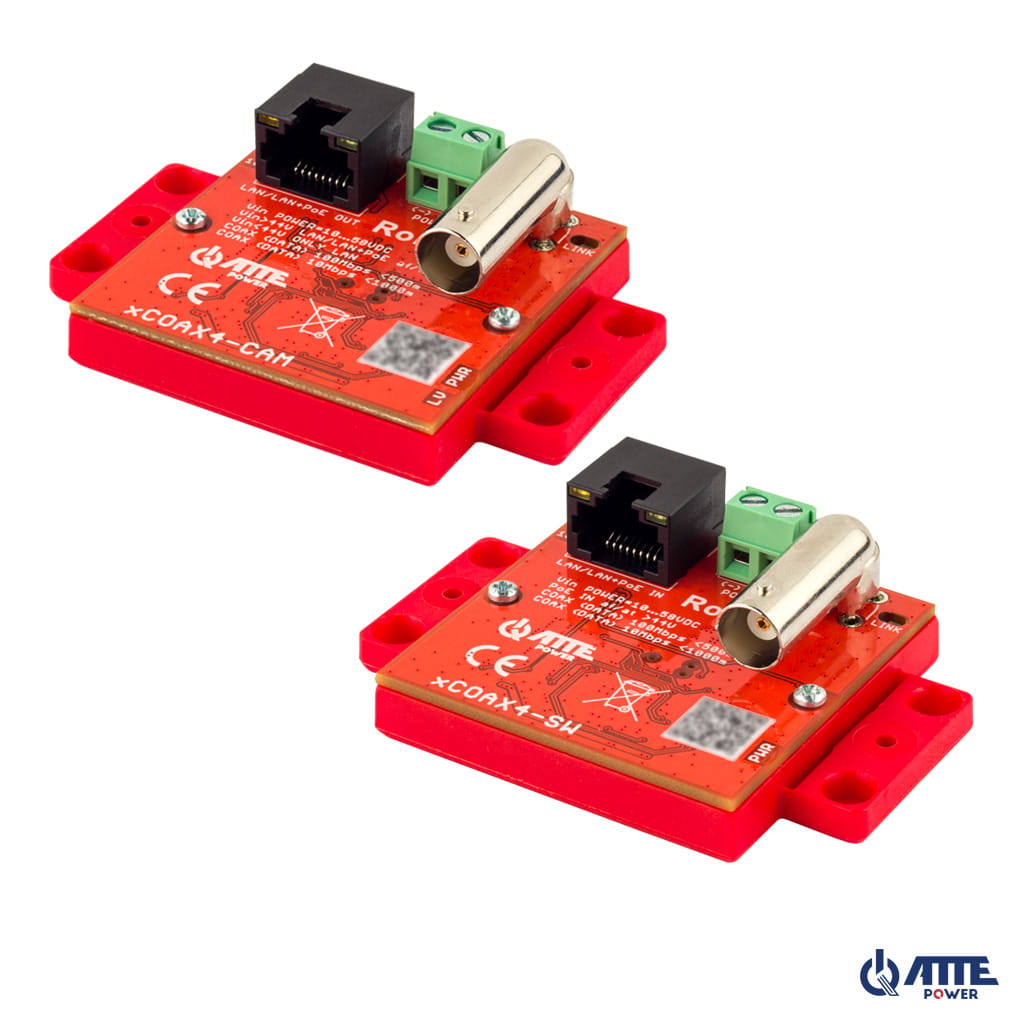

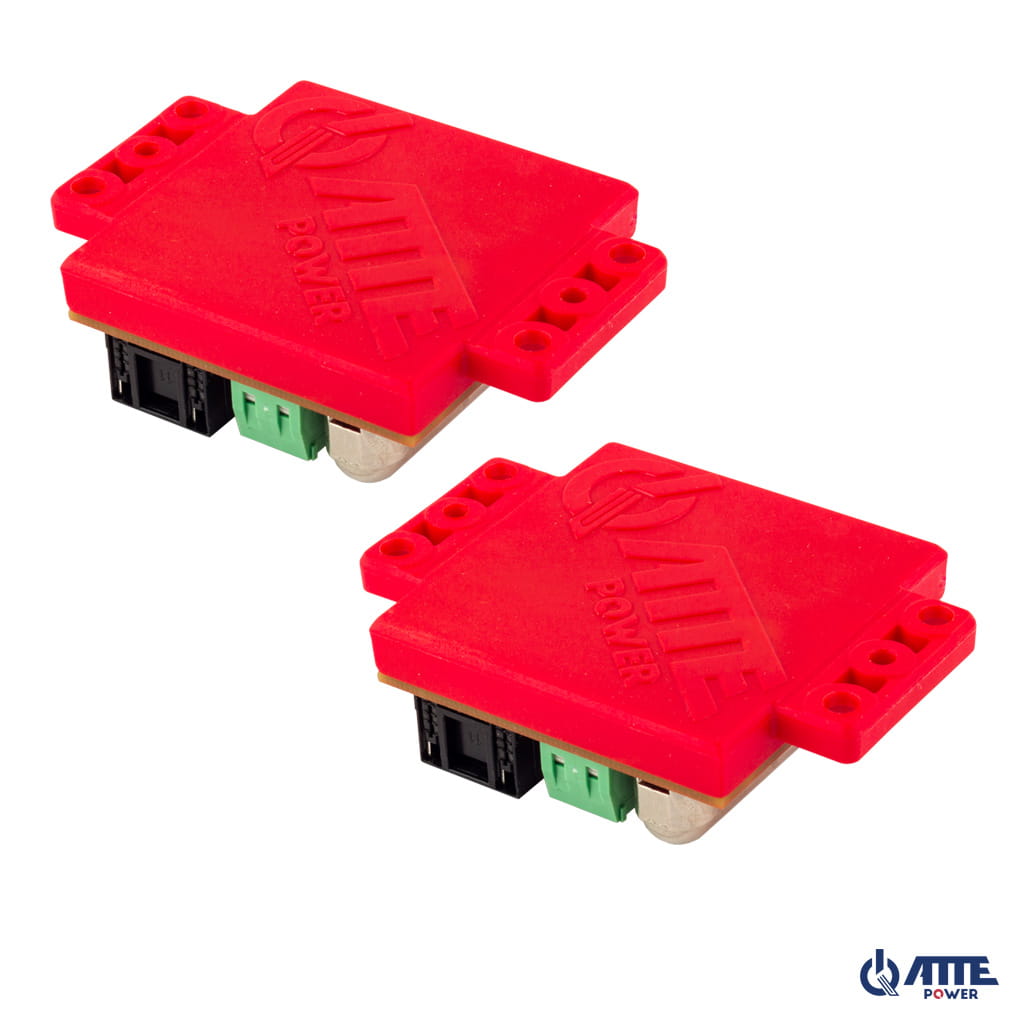

Le xCOAX4-SET transporte le réseau Ethernet et l’alimentation PoE sur une liaison coaxiale déjà en place. Il évite un nouveau passage de câble lorsque le cheminement est inaccessible, coûteux ou incompatible avec l’exploitation du site.
500 mjusqu’à 100 Mb/s sur coaxial
1 000 mjusqu’à 10 Mb/s sur coaxial
60 Wmaximum en sortie selon la liaison
Fonctionnement
Deux modules, une liaison coaxiale

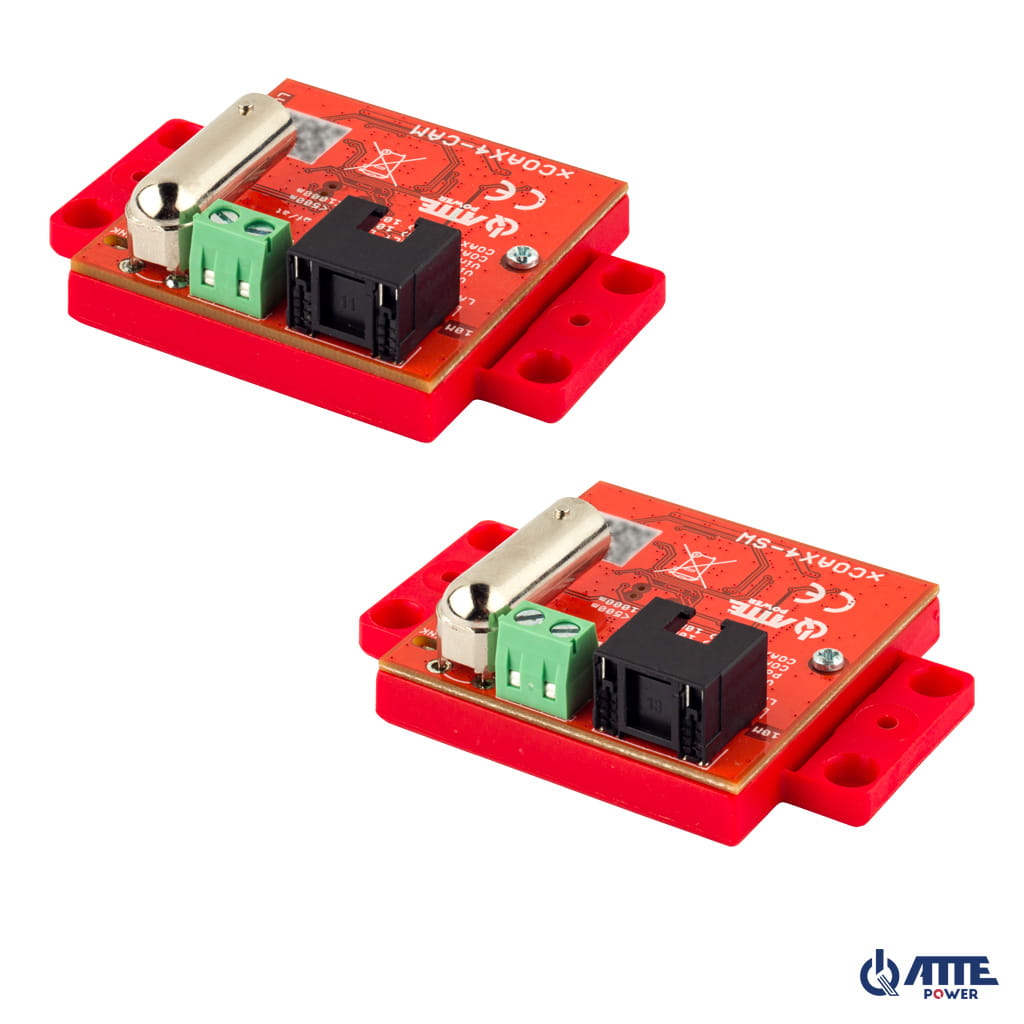

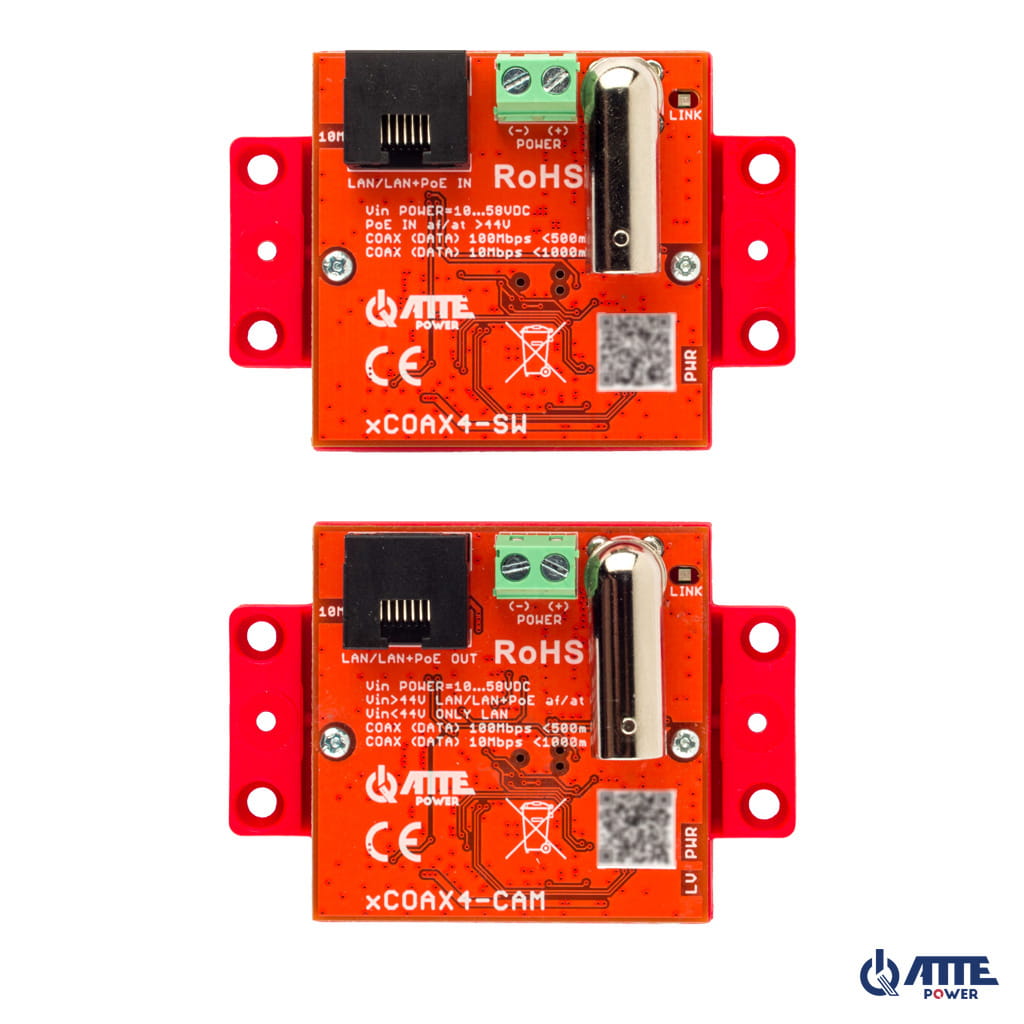

Le module xCOAX4-SW se place côté local technique. Son port RJ45 reçoit le réseau et, selon l’architecture, l’alimentation PoE. Le signal traverse ensuite le câble coaxial via les connecteurs BNC.
À l’autre extrémité, le module xCOAX4-CAM restitue une liaison RJ45 Ethernet et PoE pour la caméra ou l’équipement IP. Aucun paramétrage réseau du convertisseur n’est nécessaire.
Schéma de câblage
Chaque liaison clairement identifiée
Switch PoE vers xCOAX4-SWSwitch : port PoE OUT RJ45 802.3af/at → xCOAX4-SW : port LAN + PoE IN RJ45
xCOAX4-SW vers xCOAX4-CAMCoaxial avec connecteurs BNC · 100 Mb/s jusqu’à 500 m · 10 Mb/s jusqu’à 1 000 m
xCOAX4-CAM vers caméraxCOAX4-CAM : port LAN + PoE OUT RJ45 → caméra : port PoE IN · jusqu’à 60 W selon l’alimentation et les pertes
Exemples d’application
Cinq architectures réellement possibles
Le même kit peut transporter le réseau seul ou le réseau avec l’alimentation PoE, selon les équipements présents aux deux extrémités.
Cas 02
Transmission Ethernet seule
Le switch PoE alimente la liaison, tandis que la sortie côté équipement transporte uniquement le réseau Ethernet.
Cas 03
Caméra PoE sans switch PoE
Une alimentation externe de 44 à 58 V est raccordée au bornier POWER côté local technique afin d’alimenter la caméra distante.
Cas 04
Réseau seul sans switch PoE
Une alimentation externe fait fonctionner les convertisseurs, tandis que l’équipement distant utilise sa propre alimentation.
Cas 05
Deux caméras au bout du coaxial
L’APT-3-11 répartit au point distant le réseau et le budget PoE disponible vers deux caméras.
Démonstration ATTE
Voir le kit fonctionner sans quitter la fiche
Avant installation
Les contrôles qui évitent une liaison instable
Coaxial et BNCContrôler l’état du câble, les deux fiches BNC et tous les raccords intermédiaires.
Aucune dérivationSupprimer les branches et connexions inutiles susceptibles de perturber la transmission.
Tension côté caméraPrévoir plus de 44 V au récepteur pour alimenter correctement un équipement PoE.
Protection extérieureLes modules sont IP20 : utiliser un coffret adapté, au minimum IP44, contre l’humidité et la condensation.
Données techniques
Caractéristiques du xCOAX4-SET
| Ports | 2 ports RJ45 PoE et 2 connecteurs BNC femelles |
|---|---|
| Entrée PoE | LAN + PoE IN IEEE 802.3af/at ou PoE passif |
| Sortie PoE | LAN + PoE OUT IEEE 802.3af/at/bt60 |
| Débit / portée | 100 Mb/s jusqu’à 500 m · 10 Mb/s jusqu’à 1 000 m |
| Tension d’entrée | 10 à 58 V CC · plus de 44 V pour alimenter un récepteur PoE |
| Tension PoE en sortie | Identique à la tension d’entrée · 44 à 58 V |
| Puissance maximale | 60 W selon l’alimentation et les pertes de la liaison |
| Consommation | 1,35 W pour le canal complet |
| Protections | Surtensions sur LAN et BNC · court-circuit avec rétablissement automatique côté xCOAX4-SW |
| Signalisation | Voyants PWR, LINK, 10M et LV |
| Température | −25 °C à +65 °C |

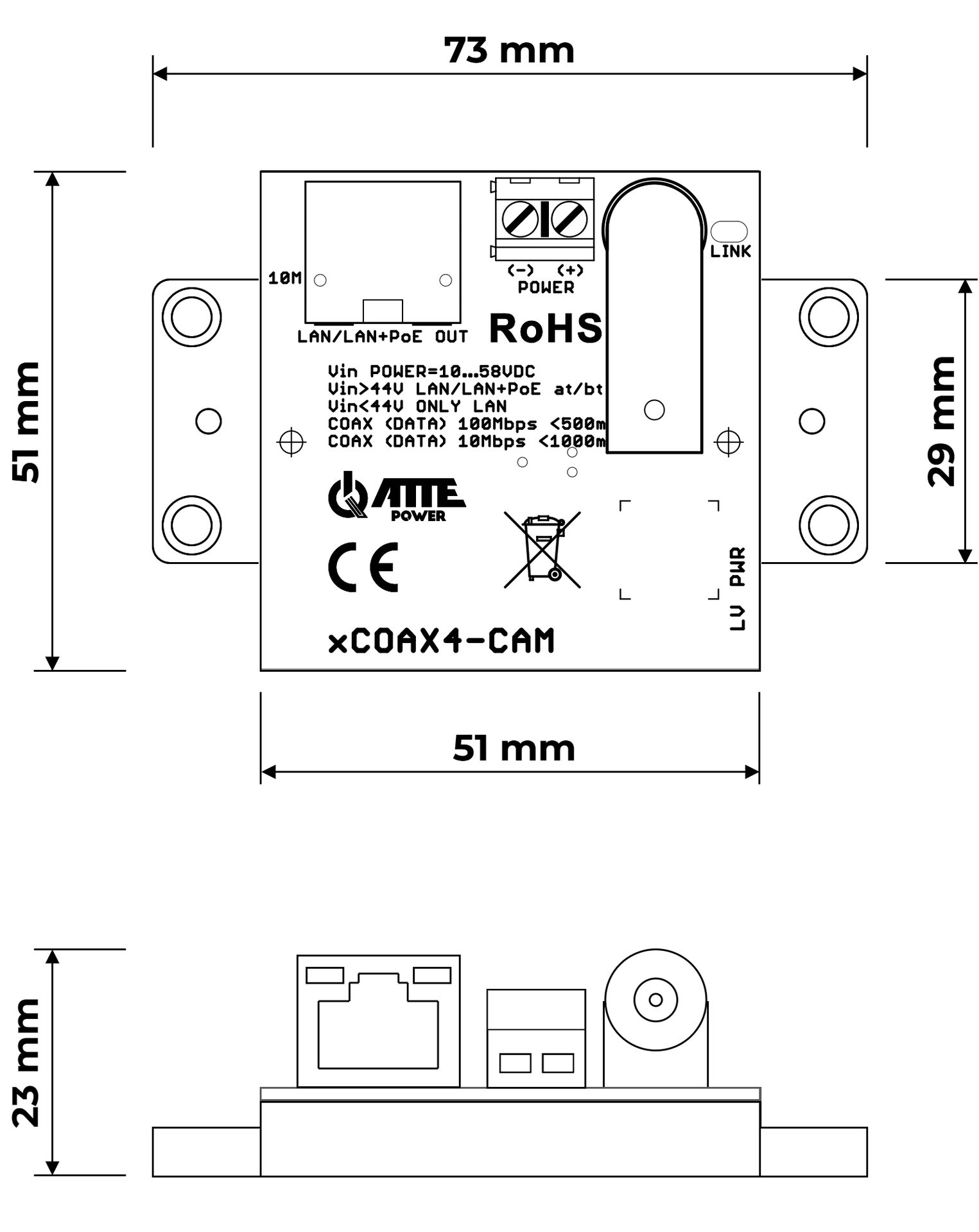

| Dimensions d’un module | 51 (73) × 51 × 23 mm |
| Poids | 0,06 kg par module |
| Indice de protection | IP20 |
| Montage | Entretoises ATTE, surface plane ou rail TH35 avec adaptateur |
| Référence / EAN | xCOAX4-SET · 5902143691464 |
| Code douanier | HS 8517 62 · CN 8517 62 00 |
Documentation française
Les documents restent chez Godeloup Domotique
Téléchargez la fiche française complète : branchements, cinq architectures d’application, contrôles avant mise en service et caractéristiques techniques.
Télécharger la fiche technique française (PDF)Vous souhaitez conserver votre coaxial ?
Transmettez-nous la longueur, le type de câble, le nombre de raccords et la consommation maximale de la caméra. Nous vérifions le débit et le budget PoE avant commande.
