L’essentiel

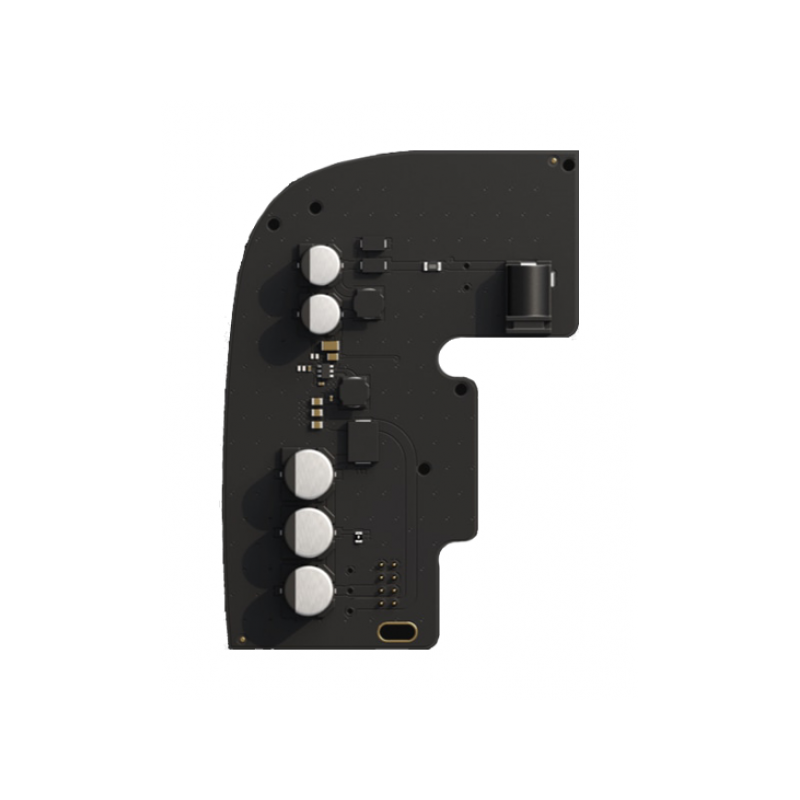

Dans le système, 12-24V PSU (type A) sert à adapter l’alimentation d’un équipement Ajax aux caractéristiques électriques disponibles. Les principaux critères de sélection sont tension d'entrée — tension (8 - 32 V⎓) et tension d'entrée — courant (jusqu’à 1 A). Le relevé du site reste nécessaire pour confirmer la portée, l’alimentation et l’environnement de pose.
Tension d'entrée — Tension
Le raccordement doit respecter la valeur prévue : 8 - 32 V⎓.
Tension d'entrée — Courant
Le courant maximal annoncé est de 1 A ; le circuit doit être dimensionné en conséquence.
Tension d’enclenchement
Le raccordement doit respecter la valeur prévue : 8 V⎓ ± 2,5 %.
Normes et conformité
Grade de sécurité SG 2Directive RoHSDirective CEMPSTI UK
- 24V.H2R2.Y — Certificat délivré par TREZOR TEST s.r.o. · Rapport de test délivré par Shenzhen NTEK Testing Technology Co. · Certificat délivré par MiCOM Labs
Caractéristiques techniques
| Tension | 8 - 32 V⎓ |
|---|---|
| Courant | jusqu'à 1 A |
| Tension d'enclenchement | 8 V⎓ ± 2,5% |
| Tension de coupure | 7 - 7,5 V⎓ · En fonction de la charge |
| Méthode d'installation | Dans le boîtier de la centrale ou du prolongateur de portée du signal radio, en remplaçant la carte d'alimentation préinstallée |
| Plage de température de fonctionnement | de -10°C à +40°C |
| Humidité admissible | jusqu'à 75 % |
| Fiche femelle | 6,5 × 2 mm · Connecteur d'alimentation (femelle) |
| Prise | 5,5 × 2,1 mm · Connecteur d'alimentation (mâle) |
| Couleur | N/A |
| Dimensions | 98 × 70 × 17 mm |
| Poids | 26 g |
Références exactes et EAN
| Référence | Variante | EAN |
|---|---|---|
| AJ-BAS-PSU HUB2 12/24V-NC | Référence unique | 4823114036989 |
