Tension d'entrée — Tension
Le raccordement doit respecter la valeur prévue : 8–20 V⎓.
Unités d'alimentation

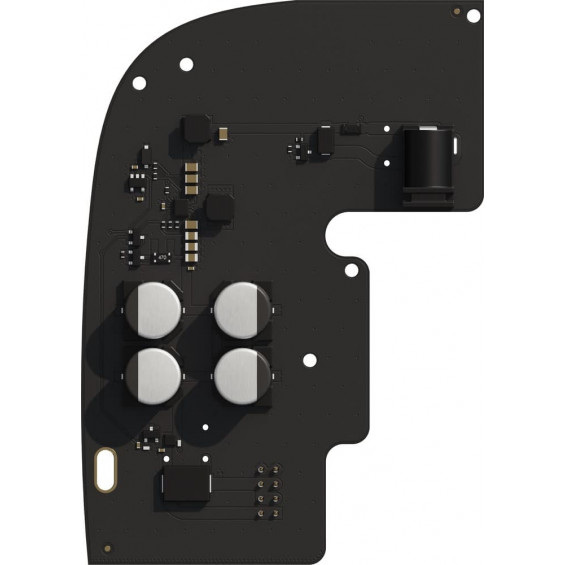

Ajax 12V PSU for Hub/Hub Plus/ReX
12V PSU for Hub/Hub Plus/ReX est une référence Ajax conçue pour adapter l’alimentation d’un équipement Ajax aux caractéristiques électriques disponibles. Le code fabricant 12V.HR.Y reste associé à ses caractéristiques techniques.
12V.HR.YRéférence fabricant
8–20 V⎓Tension d'entrée — Tension
jusqu’à 1 ATension d'entrée — Courant
Présentation
12V PSU for Hub/Hub Plus/ReX : rôle dans l’installation
Dans le système, 12V PSU for Hub/Hub Plus/ReX sert à adapter l’alimentation d’un équipement Ajax aux caractéristiques électriques disponibles. Les principaux critères de sélection sont tension d'entrée — tension (8–20 V⎓) et tension d'entrée — courant (jusqu’à 1 A). Le relevé du site reste nécessaire pour confirmer la portée, l’alimentation et l’environnement de pose.
Points forts
Ce qu’il faut retenir
Tension d'entrée — Courant
Le courant maximal annoncé est de 1 A ; le circuit doit être dimensionné en conséquence.
Tension d’enclenchement
Le raccordement doit respecter la valeur prévue : 8 V⎓ ± 2,5 %.
Tension de coupure
Le raccordement doit respecter la valeur prévue : 6,9–7,5 V⎓.
Cas d’usage
Où ce produit trouve sa place
Cas 01
Site sur batterie
Faire fonctionner un équipement compatible depuis une source basse tension adaptée.
Cas 02
Installation mobile ou isolée
Alimenter la sécurité d’un véhicule, d’un local technique ou d’une implantation sans réseau secteur permanent.
Avant installation
Les points à prévoir
- Vérifier la compatibilité exacte avec l’équipement Ajax avant de remplacer son alimentation.
- Contrôler tension, courant, polarité et protection de la source avant la mise sous tension.
- Caractéristique à contrôler sur cette référence — Tension d'entrée — Tension : 8–20 V⎓.
- Caractéristique à contrôler sur cette référence — Tension d'entrée — Courant : jusqu’à 1 A.
Données techniques
Caractéristiques du 12V PSU for Hub/Hub Plus/ReX
| Références rattachées | 12V.HR.Y |
|---|---|
| Tension d'entrée — Tension | 8–20 V⎓ |
| Tension d'entrée — Courant | jusqu’à 1 A |
| Tension d’enclenchement | 8 V⎓ ± 2,5 % |
| Tension de coupure | 6,9–7,5 V⎓ · En fonction de la charge |
| Tension de sortie — Tension | 4,65 V⎓ ± 3 % |
| Tension de sortie — Courant | jusqu’à 1,5 A |
| Humidité admissible | jusqu’à 75 % |
| Plage de température de fonctionnement | de -10 °C à +40 °C |
| Dimensions | 138 × 64 × 13 mm |
| Poids | 30 g |
| Prise | 5,5 × 2,1 mm · Connecteur d’alimentation (mâle) |
| Fiche femelle | 6,5 × 2 mm · Connecteur d’alimentation (femelle) |
