L’essentiel

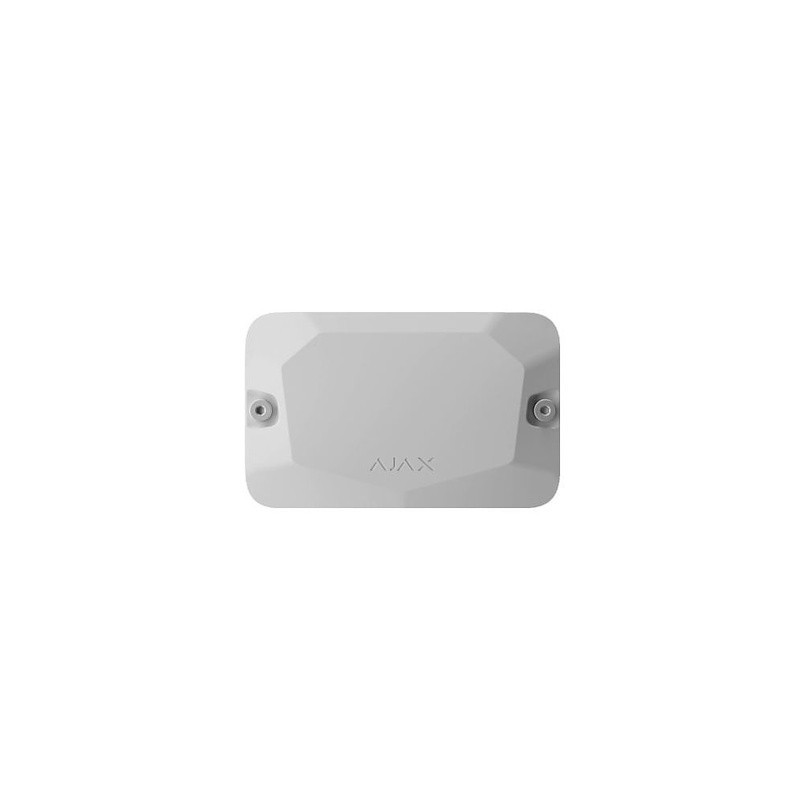

Dans le système, Case sert à recevoir et protéger un équipement Ajax compatible lors de son installation. Les principaux critères de sélection sont vis de fixation (dans le couvercle du boîtier) et loquets (pour sécuriser le couvercle pendant l’installation). Le relevé du site reste nécessaire pour confirmer la portée, l’alimentation et l’environnement de pose.
Vis de fixation
Les vis de fixation se placent dans le couvercle du boîtier.
Loquets
La fermeture prévoit des loquets pour sécuriser le couvercle pendant l’installation.
Normes et conformité
Grade de sécurité SG 3Certification NF&A2P – 2 Boucliers suivant le référentiel NF324-H58INCERTPD 6662:2017VSÖDirective LVDDirective RoHS
- CS.A.Y — Certificat délivré par TREZOR TEST s.r.o. · Rapport de test délivré par Shenzhen NTEK Testing Technology Co. · Certificat délivré par VSÖ · Certificat délivré par Kiwa Nederland B.V.
Caractéristiques techniques

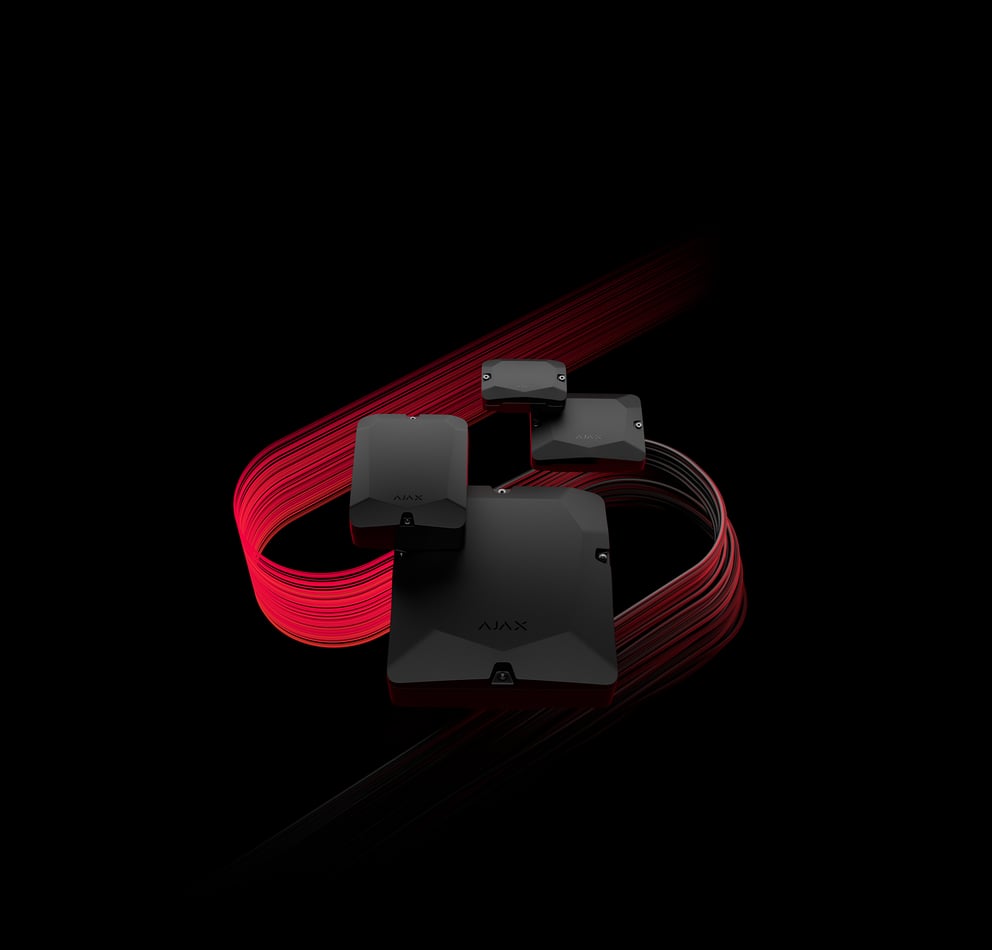

| Nombre de dispositifs | 1 · Pour installer plus de dispositifs, sélectionnez un modèle avec un nombre différent de fentes : · <0>Case B (175)<!--0-->; · <0>Case C (260)<!--0-->; · <0>Case D (430)<!--0-->; · <0>Case E (395)<!--0-->. |
|---|---|
| Loquets en plastique | pour sécuriser un dispositif · Faites glisser les loquets pour retirer le dispositif. |
| Attaches de câbles | pour maintenir les câbles ensemble avec des attaches |
| Butées en plastique | pour protéger le dispositif installé · Pendant le perçage, l'outil s'arrête au niveau des butées du boîtier Case. |
| Niveau à bulle | Pour vérifier l'angle d'inclinaison du boîtier pendant l'installation. |
| Cavités pour le perçage | Ø16 mm ou Ø20 mm · Le foret est fixé dans la cavité et ne bouge pas pendant le perçage. Nous recommandons l'utilisation d'une scie-cloche pour le plastique. |
| Ouvertures élargies | Pour garantir que le boîtier est installé correctement, même en cas d'erreurs lors de l'installation. |
| Carte anti-sabotage | Inclus dans le kit complet Case. La carte anti-sabotage se connecte au connecteur de dispositif approprié et protège le dispositif installé contre le sabotage. |
| Rotation du dispositif | de 180° · Les dispositifs peuvent être tournés de 180°, ce qui offre deux options de fixation. |
| Vis de fixation | dans le couvercle du boîtier |
| Rotation du couvercle | de 180° · Le couvercle du boîtier Case A (106) peut être pivoté de 180° lors de l'installation. |
| Loquets | pour sécuriser le couvercle pendant l'installation · Les loquets empêchent le couvercle du Case de tomber jusqu'à ce qu'il soit fixé avec des vis. |
| Dimensions | 106 × 168 × 56 mm |
| Poids du dispositif noir | 200 g |
| Poids du dispositif blanc | 207 g |
| Température de fonctionnement | de –10°C à +40°C |
Références exactes et EAN
| Référence | Variante | EAN |
|---|---|---|
| AJ-FIB-CASE/A-B | Noir | 4823114076022 |
| AJ-FIB-CASE/A-W | Blanc | 4823114076039 |
