L’essentiel

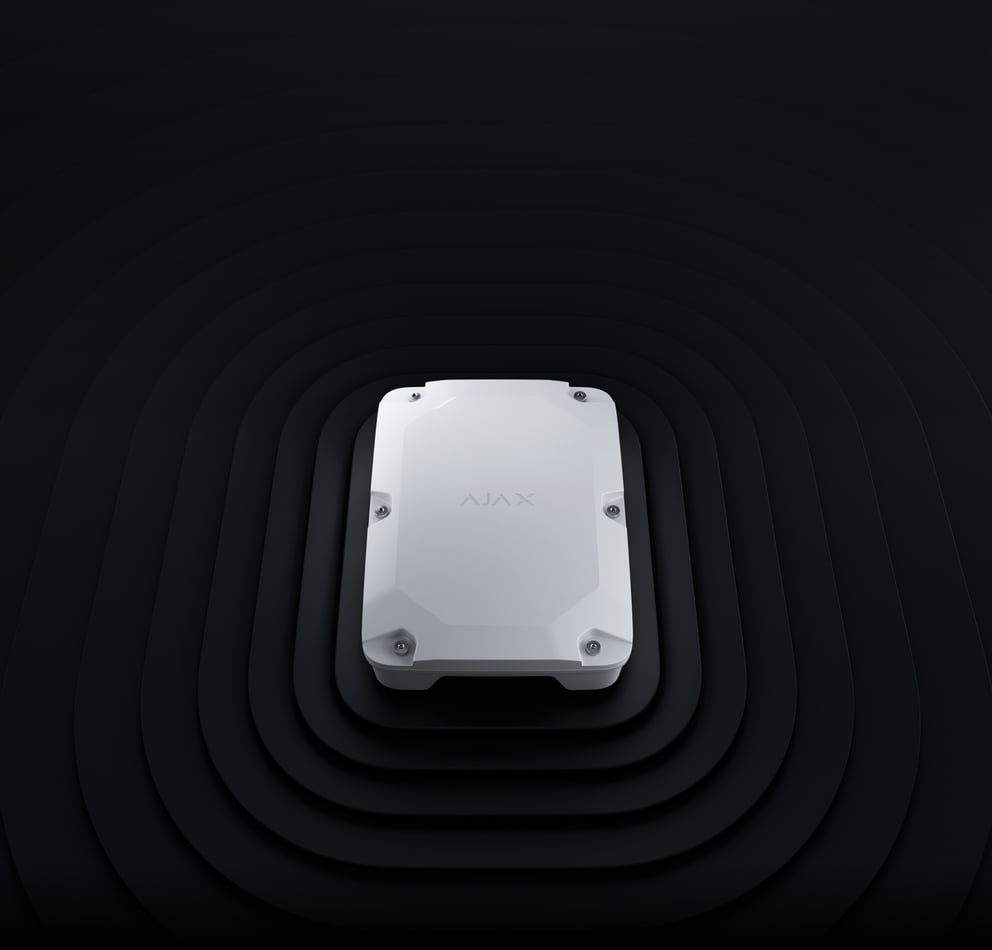

Dans le système, Case E (395) sert à recevoir et protéger un équipement Ajax compatible lors de son installation. Les principaux critères de sélection sont dimensions (395 × 300 × 110 mm) et indice de protection (IP66, IK10). Le relevé du site reste nécessaire pour confirmer la portée, l’alimentation et l’environnement de pose.
Dimensions
Le format 395 × 300 × 110 mm permet de préparer précisément l’espace de pose.
Indice de protection
Le niveau IP66, IK10 aide à choisir l’emplacement et la protection mécanique adaptés.
Poids du boîtier en noir
Le poids de 2,25 kg doit être pris en compte pour le support et la fixation.
Normes et conformité
Grade de sécurité SG 3IK10IP66PD 6662:2017Directive LVDDirective RoHS
- CS.E.Y — Certificat délivré par TREZOR TEST s.r.o. · Rapport de test délivré par Shenzhen NTEK Testing Technology Co.
Caractéristiques techniques
| Batteries 1 | 1 Le boîtier Case E (395) est compatible avec des batteries tierces. Vérifiez la taille de la batterie avant l'installation. |
|---|---|
| Nombre de dispositifs | 1 centrale · 1 module |
| Supports en plastique | Module Holder (type A) · Pour installer les cartes Superior MegaHub (without casing) et Hub BP Jeweller (without casing). · Le kit complet de boîtier comprend deux supports pour Hub BP Jeweller (without casing). Des supports supplémentaires peuvent être achetés séparément si nécessaire. · Module Holder (type B) · Pour installer les cartes Superior Hub Hybrid (4G) (without casing) et Superior Hub Hybrid 2 (without casing). Les supports sont vendus séparément. |
| Attaches de câbles | Afin d'assurer la fixation des câbles au moyen de colliers de serrage. |
| Niveau à bulle | Pour vérifier l'angle d'inclinaison du boîtier pendant l'installation. |
| Emplacements pour le perçage | Pour faire passer les câbles dans le boîtier. |
| Trous larges | Afin de garantir que le boîtier est installé correctement, même si des erreurs sont commises durant l'installation. |
| Supports de batterie | Situés en bas du boîtier. |
| Système de fermeture auto-agrippant | pour sécuriser la batterie · Pour éviter que la batterie ne se détache par accident. |
| Vis imperdables | dans le couvercle du boîtier |
| Cartes électroniques anti-sabotage | Inclus dans le kit complet du boîtier. Les cartes anti-sabotage sont connectées au connecteur de dispositif approprié et protègent le dispositif installé contre le sabotage. |
| Dimensions | 395 × 300 × 110 mm |
| Poids du boîtier en noir | 2,25 kg |
| Poids du boîtier en blanc | 2,31 kg |
| Température de fonctionnement | de –25°C à +60°C |
| Humidité admissible | jusqu'à 95 % sans condensation |
Références exactes et EAN
| Référence | Variante | EAN |
|---|---|---|
| AJ-FIB-CASE/E-B | Noir | 4823114087219 |
| AJ-FIB-CASE/E-W | Blanc | 4823114087202 |
